申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水净化处理设备，其结构包括集水池、初沉池、排污泵、一级接触池、二级接触池、曝气机、沉淀池、污泵池、污泥泵、消毒池、出水管、右传输管、左传输管，集水池的内表面安装于左传输管的外表面并且采用间隙配合，初沉池的右表面与一级接触池的左表面相连接，本实用新型一种污水净化处理设备，废水从左传输管流入初沉池进行初步处理，然后在流向一级接触池和二级接触池进行第二次处理，经过二级接触池处理的废水带动橡胶垫移动，橡胶垫带动连接块移动，连接块带动固定板移动，然后水流向沉淀池，当水压不够时，弹簧将固定板弹回原位，沉淀池单向流动到二级接触池，经过二级接触池处理的废水不易造成第二次污染。
权利要求书

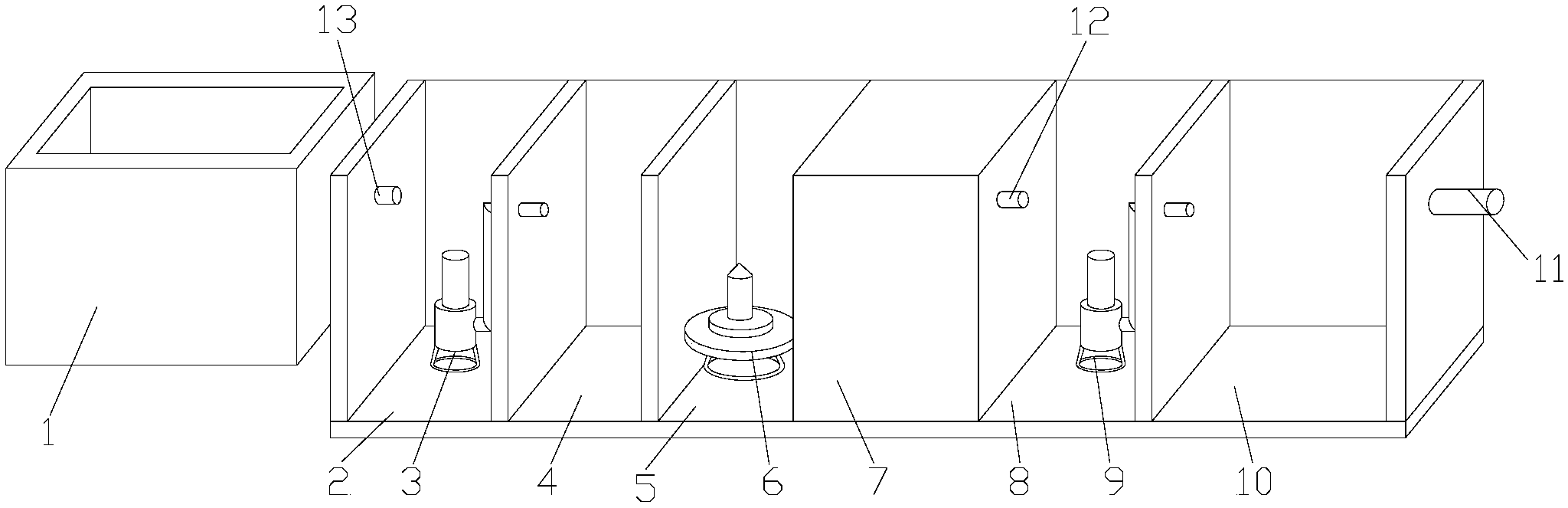

1.一种污水净化处理设备，其特征在于：其结构包括集水池(1)、初沉池(2)、排污泵(3)、一级接触池(4)、二级接触池(5)、曝气机(6)、沉淀池(7)、污泵池(8)、污泥泵(9)、消毒池(10)、出水管(11)、右传输管(12)、左传输管(13)，所述集水池(1)的内表面安装于左传输管(13)的外表面并且采用间隙配合，所述初沉池(2)的右表面与一级接触池(4)的左表面相连接，所述初沉池(2)的内表面与排污泵(3)的下表面相贴合，所述一级接触池(4)的右表面与二级接触池(5)的左表面相焊接，所述二级接触池(5)的右表面与沉淀池(7)的左表面相连接，所述二级接触池(5)的内表面与曝气机(6)的下表面相焊接，所述沉淀池(7)的右表面安装于污泵池(8)的左表面并且采用平行焊接，所述污泵池(8)的内表面与污泥泵(9)的下表面相连接，所述污泵池(8)的右表面与消毒池(10)的左表面相焊接，所述消毒池(10)的内表面安装于出水管(11)的外表面并且采用间隙配合，所述沉淀池(7)包括外壳(701)、活性炭(702)、限位块(703)、铆钉(704)、连接块(705)、橡胶垫(706)、进水孔(707)、阀体(708)、基座(709)、转轴(710)、弹簧(711)、固定板(712)、阀芯(713)、出水孔(714)，所述阀体(708)的内表面安装于阀芯(713)的外表面并且采用间隙配合，所述活性炭(702)的外表面与限位块(703)的左表面相贴合，所述铆钉(704)的外表面安装于连接块(705)的内表面并且采用间隙配合，所述连接块(705)的左表面与橡胶垫(706)的右表面相贴合，所述外壳(701)与进水孔(707)为一体化结构，所述基座(709)的内表面与转轴(710)的外表面相贴合，所述弹簧(711)的右表面与固定板(712)的左表面相焊接，所述外壳(701)与出水孔(714)为一体化结构。
2.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述初沉池(2)的内表面安装于左传输管(13)的外表面并且采用间隙配合。
3.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述右传输管(12)嵌入安装于沉淀池(7)的右表面并且采用间隙配合。
4.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述右传输管(12)的外表面安装于出水孔(714)的内表面并且采用间隙配合。
5.根据权利要求1所述的一种污水净化处理设备，其特征在于：所述左传输管(13)为直径5CM、高50CM的圆柱体结构。
说明书
一种污水净化处理设备
技术领域
本实用新型是一种污水净化处理设备，属于污水处理技术领域。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水，地表水、暴风雪等混合的携带有废物的液体或者水。
现有技术公开了申请号为：201520514393.8的一种污水净化处理设备包括净化设备本体，所述净化设备本体包括搅拌箱、过滤箱、除杂箱和消毒箱，所述搅拌箱、过滤箱、除杂箱和消毒箱依次通过导液管相连，所述导液管内设有抽液泵，但是该现有技术沉淀池会回流到二级接触池，导致经过二级接触池处理的废水造成第二次污染。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水净化处理设备，以解决现有技术沉淀池会回流到二级接触池，导致经过二级接触池处理的废水造成第二次污染的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水净化处理设备，其结构包括集水池、初沉池、排污泵、一级接触池、二级接触池、曝气机、沉淀池、污泵池、污泥泵、消毒池、出水管、右传输管、左传输管，所述集水池的内表面安装于左传输管的外表面并且采用间隙配合，所述初沉池的右表面与一级接触池的左表面相连接，所述初沉池的内表面与排污泵的下表面相贴合，所述一级接触池的右表面与二级接触池的左表面相焊接，所述二级接触池的右表面与沉淀池的左表面相连接，所述二级接触池的内表面与曝气机的下表面相焊接，所述沉淀池的右表面安装于污泵池的左表面并且采用平行焊接，所述污泵池的内表面与污泥泵的下表面相连接，所述污泵池的右表面与消毒池的左表面相焊接，所述消毒池的内表面安装于出水管的外表面并且采用间隙配合，所述沉淀池包括外壳、活性炭、限位块、铆钉、连接块、橡胶垫、进水孔、阀体、基座、转轴、弹簧、固定板、阀芯、出水孔，所述阀体的内表面安装于阀芯的外表面并且采用间隙配合，所述活性炭的外表面与限位块的左表面相贴合，所述铆钉的外表面安装于连接块的内表面并且采用间隙配合，所述连接块的左表面与橡胶垫的右表面相贴合，所述外壳与进水孔为一体化结构，所述基座的内表面与转轴的外表面相贴合，所述弹簧的右表面与固定板的左表面相焊接，所述外壳与出水孔为一体化结构。
进一步地，所述初沉池的内表面安装于左传输管的外表面并且采用间隙配合。
进一步地，所述右传输管嵌入安装于沉淀池的右表面并且采用间隙配合。
进一步地，所述右传输管的外表面安装于出水孔的内表面并且采用间隙配合。
进一步地，所述左传输管为直径5CM、高50CM的圆柱体结构。
进一步地，所述消毒池采用不锈钢材质，防腐蚀性较好，不易生锈。
进一步地，左传输管采用塑料材质，性价比较高，成本较低。
有益效果
本实用新型一种污水净化处理设备，废水从左传输管流入初沉池进行初步处理，然后在流向一级接触池和二级接触池进行第二次处理，经过二级接触池处理的废水带动橡胶垫移动，橡胶垫带动连接块移动，连接块带动固定板移动，然后水流向沉淀池，当水压不够时，弹簧将固定板弹回原位，沉淀池单向流动到二级接触池，经过二级接触池处理的废水不易造成第二次污染。
