申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F1/38
摘要
本实用新型公开了一种用于抛光研磨中的离心污水处理装置，其结构包括积水箱、支撑脚、处理箱、箱盖、把手、水管、焊接板、抽水泵、外壳、感应装置、合页、压力表、按钮、锁扣，按钮安装于锁扣上方，水管与抽水泵相嵌套，感应装置包括水位传感器、信号接收器、铁块、磁铁、复位弹簧、触点、支撑杆、接触点、固定板，水位传感器与信号接收器电连接，本实用新型一种用于抛光研磨中的离心污水处理装置，其结构上设有感应装置，通过水位传感器对积水箱进行感应，当污水过多时，将信号传送给信号接收器，使线圈通电从而使铁块产生大量磁力，将上方的磁铁向下拉，触碰到触点，由于下方设有支撑杆从而使触点另一端翘起与接触点相触碰，进行自动工作。
权利要求书

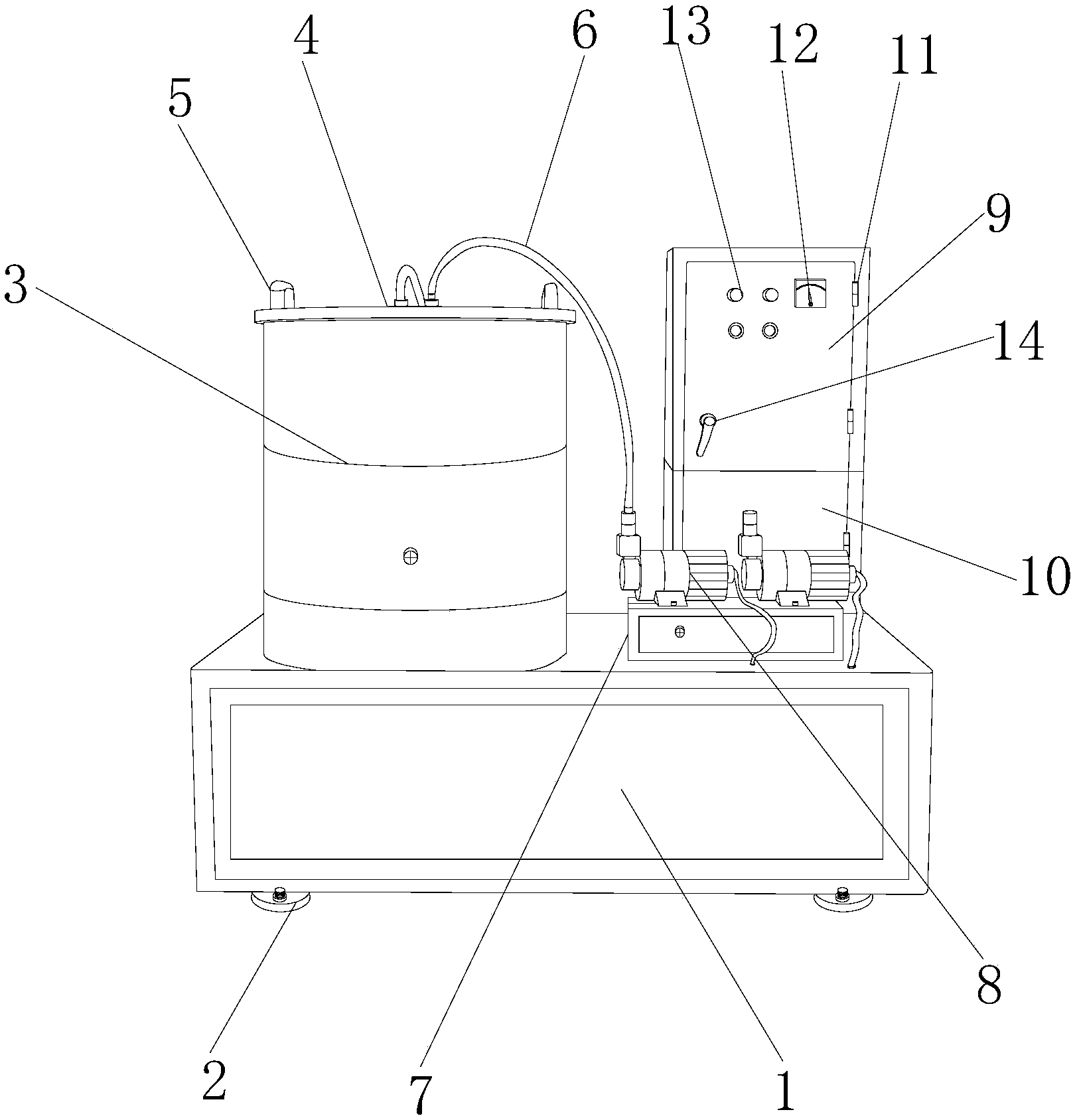

1.一种用于抛光研磨中的离心污水处理装置，其特征在于：其结构包括积水箱(1)、支撑脚(2)、处理箱(3)、箱盖(4)、把手(5)、水管(6)、焊接板(7)、抽水泵(8)、外壳(9)、感应装置(10)、合页(11)、压力表(12)、按钮(13)、锁扣(14)，所述积水箱(1)底部与支撑脚(2)顶部相焊接，所述外壳(9)与感应装置(10)为一体化结构，所述外壳(9)与合页(11)相焊接，所述压力表(12)安装于外壳(9)表面，所述按钮(13)嵌入安装于外壳(9)表面，所述锁扣(14)与外壳(9)为一体化结构，所述压力表(12)左侧设有按钮(13)，所述按钮(13)安装于锁扣(14)上方，所述水管(6)与抽水泵(8)相嵌套，所述感应装置(10)包括水位传感器(1001)、信号接收器(1002)、铁块(1003)、磁铁(1004)、复位弹簧(1005)、触点(1006)、支撑杆(1007)、接触点(1008)、固定板(1009)，所述水位传感器(1001)与信号接收器(1002)电连接，所述铁块(1003)安装于信号接收器(1002)上方，所述铁块(1003)上方设有磁铁(1004)，所述磁铁(1004)顶部与复位弹簧(1005)底部相贴合，所述支撑杆(1007)与接触点(1008)相连接，所述支撑杆(1007)与固定板(1009)为一体化结构，所述接触点(1008)与触点(1006)相平行。
2.根据权利要求1所述的一种用于抛光研磨中的离心污水处理装置，其特征在于：所述箱盖(4)与把手(5)为一体化结构，所述箱盖(4)上方设有水管(6)。
3.根据权利要求1所述的一种用于抛光研磨中的离心污水处理装置，其特征在于：所述积水箱(1)顶部与焊接板(7)底部垂直焊接，所述焊接板(7)与抽水泵(8)相焊接。
4.根据权利要求1所述的一种用于抛光研磨中的离心污水处理装置，其特征在于：所述积水箱(1)顶部与处理箱(3)底部相贴合，所述处理箱(3)与箱盖(4)相贴合。
5.根据权利要求1所述的一种用于抛光研磨中的离心污水处理装置，其特征在于：所述处理箱(3)直径为90cm。
说明书
一种用于抛光研磨中的离心污水处理装置
技术领域
本实用新型是一种用于抛光研磨中的离心污水处理装置，属于污水处理领域。
背景技术
现有的各种抛光研磨机中比如滚桶研磨机、振动研磨机、离心式研磨机、涡流式研磨机，在抛光研磨作业时都要用到大量的水、研磨石和研磨助剂来进行抛光研磨。
现有技术公开了申请号为：201320554319.X的一种用于抛光研磨中的离心污水处理机，包括污水箱、圆桶形的污水处理容器、驱动装置，污水处理容器通过输水泵和进水管与污水箱连接，污水处理容器还连接有出水管，所述污水处理容器设在驱动装置的上方并与其连接，还包括净水助剂容器，净水助剂容器通过助剂泵和净水助剂导管与进水管连接，助剂泵连接水泵控制器，本实用新型沉降固体颗粒的速度更快，但是该现有技术在抛光研磨中会不断的产生大量污水，使工作人员要不定时的检查水箱的污水，导致工作较为复杂。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于抛光研磨中的离心污水处理装置，以解决现有在抛光研磨中会不断的产生大量污水，使工作人员要不定时的检查水箱的污水，导致工作较为复杂的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于抛光研磨中的离心污水处理装置，其结构包括积水箱、支撑脚、处理箱、箱盖、把手、水管、焊接板、抽水泵、外壳、感应装置、合页、压力表、按钮、锁扣，所述积水箱底部与支撑脚顶部相焊接，所述外壳与感应装置为一体化结构，所述外壳与合页相焊接，所述压力表安装于外壳表面，所述按钮嵌入安装于外壳表面，所述锁扣与外壳为一体化结构，所述压力表左侧设有按钮，所述按钮安装于锁扣上方，所述水管与抽水泵相嵌套，所述感应装置包括水位传感器、信号接收器、铁块、磁铁、复位弹簧、触点、支撑杆、接触点、固定板，所述水位传感器与信号接收器电连接，所述铁块安装于信号接收器上方，所述铁块上方设有磁铁，所述磁铁顶部与复位弹簧底部相贴合，所述支撑杆与接触点相连接，所述支撑杆与固定板为一体化结构，所述接触点与触点相平行。
进一步地，所述箱盖与把手为一体化结构，所述箱盖上方设有水管。
进一步地，所述积水箱顶部与焊接板底部垂直焊接，所述焊接板与抽水泵相焊接。
进一步地，所述积水箱顶部与处理箱底部相贴合，所述处理箱与箱盖相贴合。
进一步地，所述处理箱直径为90cm。
进一步地，所述积水箱采用304不锈钢，耐腐蚀。
进一步地，所述支撑脚采用铝合金，硬度高。
有益效果
本实用新型一种用于抛光研磨中的离心污水处理装置，其结构上设有感应装置，通过水位传感器对积水箱进行感应，当污水过多时，将信号传送给信号接收器，使线圈通电从而使铁块产生大量磁力，将上方的磁铁向下拉，触碰到触点，由于下方设有支撑杆从而使触点另一端翘起与接触点相触碰，进行自动工作。
