申请日2018.04.10
公开(公告)日2018.11.27
IPC分类号B65D88/54; B65D88/68; B65D90/54
摘要
本实用新型涉及环保设备技术领域，尤其为一种便于调节污泥斗的开闭底闸，包括污泥斗、动力装置、左闸门和右闸门，所述污泥斗包括呈上下设置的上斗体和下斗体，所述上斗体顶端开设有污泥入口，所述下斗体底端开设有污泥出口，所述污泥出口处设有左闸门和右闸门，所述左闸门和右闸门顶端分别固定连接有左连杆和右连杆，所述下斗体侧壁固定连接有左转轴和右转轴，且左转轴与右转轴呈对称设置，所述左连杆顶端固定连接有左齿轮，所述右连杆顶端固定连接有右齿轮，且左连杆中央与左转轴转动连接，右连杆中央与右转轴转动连接，本装置结构科学合理，功能多样，便于调节底闸的开口大小，具有巨大的经济效益和广泛的市场需求，值得推广使用。
权利要求书

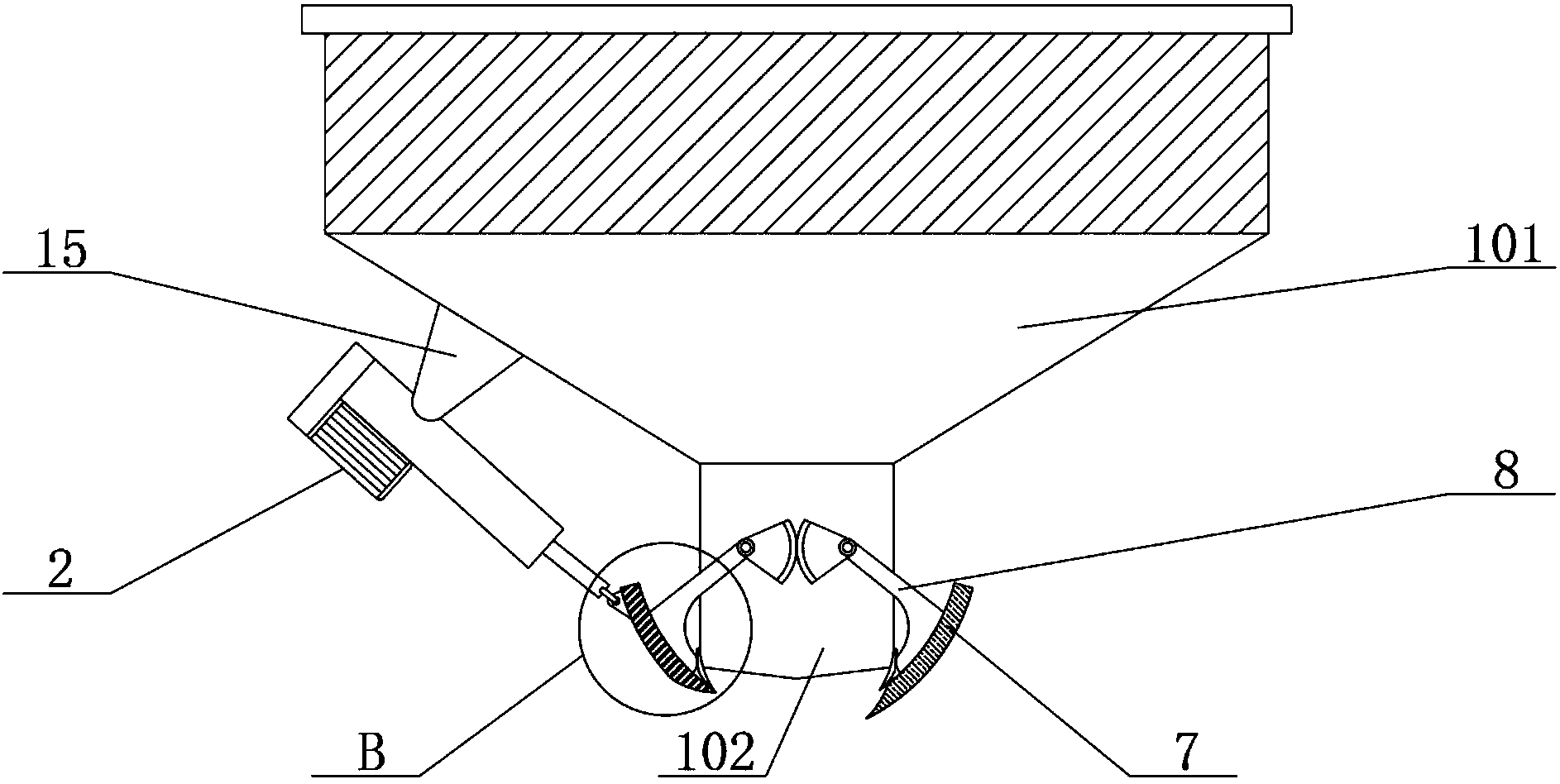

1.一种便于调节污泥斗的开闭底闸，包括污泥斗(1)、动力装置(2)、左闸门(3)和右闸门(7)，其特征在于：所述污泥斗(1)包括呈上下设置的上斗体(101)和下斗体(102)，所述上斗体(101)顶端开设有污泥入口(a)，所述下斗体(102)底端开设有污泥出口(b)，所述污泥出口(b)处设有左闸门(3)和右闸门(7)，所述左闸门(3)和右闸门(7)顶端分别固定连接有左连杆(4)和右连杆(8)，所述下斗体(102)侧壁固定连接有左转轴(5)和右转轴(9)，且左转轴(5)与右转轴(9)呈对称设置，所述左连杆(4)顶端固定连接有左齿轮(6)，所述右连杆(8)顶端固定连接有右齿轮(10)，且左连杆(4)中央与左转轴(5)转动连接，右连杆(8)中央与右转轴(9)转动连接，所述动力装置(2)包括液压泵(14)、液压缸(12)和液压伸缩杆(13)，所述左闸门(3)底端固定连接有第一固定块(11)，所述上斗体(101)左侧壁固定连接有第二固定块(15)，所述第二固定块(15)底端与动力装置(2)固定连接，所述第一固定块(11)上转动连接有连接环(16)，所述连接环(16)另一端与液压伸缩杆(13)转动连接，所述下斗体(102)侧壁底端固定连接有单向转轴(17)，所述单向转轴(17)底端转动连接有刮板(18)，所述刮板(18)与左闸门(3)内侧底端相切。
2.根据权利要求1所述的一种便于调节污泥斗的开闭底闸，其特征在于：所述左齿轮(6)和右齿轮(10)为扇形，且为对称设置，所述左齿轮(6)与右齿轮(10)相互啮合连接。
3.根据权利要求1所述的一种便于调节污泥斗的开闭底闸，其特征在于：所述左闸门(3)和右闸门(7)横截面形状为凹形，且左闸门(3)与右闸门(7)呈对称设置，所述左闸门(3)与右闸门(7)连接处为卡合连接。
4.根据权利要求1所述的一种便于调节污泥斗的开闭底闸，其特征在于：所述左闸门(3)和右闸门(7)正面为圆弧形，所述液压伸缩杆(13)为倾斜设置，且液压伸缩杆(13)的延长线与左闸门(3)底端面弧形相切。
5.根据权利要求1所述的一种便于调节污泥斗的开闭底闸，其特征在于：所述单向转轴(17)与刮板(18)的数量为两个，且为对称设置。
说明书
一种便于调节污泥斗的开闭底闸
技术领域
本实用新型涉及环保设备技术领域，具体为一种便于调节污泥斗的开闭底闸。
背景技术
在污水处理过程中，沉淀池沉淀得到的污泥需要使用压滤机过滤，随后将过滤后的污泥进行填埋处理，压滤机排出的污泥一般使用污泥斗进行收集，并由污泥斗排出、装袋进行后续处理，采用污泥斗收集污泥能够避免污泥泄露到四周，污染工作环境，但是在使用现有的污泥斗时，污泥斗的底闸调节不方便，污泥出料速度不易控制，且排料口很容易被污泥堵塞，影响污泥的排放，因此，对便于调节污泥斗的开闭底闸的需求日益增长。
传统的污泥斗闸门一般为单个，通过液压或气压的方式对闸门进行开关操作，难以精准的控制污泥出口的大小，且操作不方便，后来出现的左右双开闸门改变了这种缺点，但是需要在污泥斗左右两侧都安装动力装置对闸门进行开关，增加了成本，且不便于调节，并且由于污泥斗内污泥存储时间过长容易导致内部污泥结块，从而引起闸门开关困难，污泥出料不完全的缺点，因此，针对上述问题提出一种便于调节污泥斗的开闭底闸。
实用新型内容
本实用新型的目的在于提供一种便于调节污泥斗的开闭底闸，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种便于调节污泥斗的开闭底闸，包括污泥斗、动力装置、左闸门和右闸门，所述污泥斗包括呈上下设置的上斗体和下斗体，所述上斗体顶端开设有污泥入口，所述下斗体底端开设有污泥出口，所述污泥出口处设有左闸门和右闸门，所述左闸门和右闸门顶端分别固定连接有左连杆和右连杆，所述下斗体侧壁固定连接有左转轴和右转轴，且左转轴与右转轴呈对称设置，所述左连杆顶端固定连接有左齿轮，所述右连杆顶端固定连接有右齿轮，且左连杆中央与左转轴转动连接，右连杆中央与右转轴转动连接，所述动力装置包括液压泵、液压缸和液压伸缩杆，所述左闸门底端固定连接有第一固定块，所述上斗体左侧壁固定连接有第二固定块，所述第二固定块底端与动力装置固定连接，所述第一固定块上转动连接有连接环，所述连接环另一端与液压伸缩杆转动连接，所述下斗体侧壁底端固定连接有单向转轴，所述单向转轴底端转动连接有刮板，所述刮板与左闸门内侧底端相切。
优选的，所述左齿轮和右齿轮为扇形，且为对称设置，所述左齿轮与右齿轮相互啮合连接。
优选的，所述左闸门和右闸门横截面形状为凹形，且左闸门与右闸门呈对称设置，所述左闸门与右闸门连接处为卡合连接。
优选的，所述左闸门和右闸门正面为圆弧形，所述液压伸缩杆为倾斜设置，且液压伸缩杆的延长线与左闸门底端面弧形相切。
优选的，所述单向转轴与刮板的数量为两个，且为对称设置。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的左闸门和右闸门有利于控制污泥斗底闸的开口大小，方便控制污泥的流出速度，改变了传统采用单个闸门的缺点，并且只需单个动力装置即可完成左右闸门的开启和闭合，操作简单，降低成本，更加省力，便于调节;
2、本实用新型中，通过设置的弧形的左闸门和右闸门使得闸门开启关闭更加省力，由于液压伸缩杆与闸门相切，开启时需要的拉力更小，降低了动力输出，且左闸门和右闸门连接处为卡合连接，密封性更好，避免污泥掉落，也避免了污泥过重将闸门冲开;
3、本实用新型中，通过设置的单向转轴和刮板可以在开启闸门的时候对左闸门和右闸门内侧底端面进行刮泥操作，使得污泥完全流出，避免污泥长时间结块粘结在闸门内部造成堵塞和开关困难。
