申请日2018.04.10
公开(公告)日2018.11.27
IPC分类号E04G21/02
摘要
本实用新型涉及建筑施工技术领域，尤其为一种高稳定性污泥螺旋布料机，包括箱体和传送带，所述传送带的外端面固定连接有挡板，所述挡板的外侧滑动连接有壳体，所述箱体的顶端固定连接有漏斗，所述漏斗内设有双出轴电机，所述双出轴电机的主轴上端固定连接有刮板，所述双出轴电机的底端固定连接有搅拌杆，所述搅拌杆的外侧固定连接有搅拌叶，所述搅拌叶的外侧设有搅拌箱，所述搅拌箱的底端连通有出料管，本实用新型中，通过设置的传送带、箱体和搅拌箱，减少了布料机整体的体积，不仅便于使用，而且可以使用该装置使用起来更加稳定和安全，这种设计构思新颖，设计科学，具有巨大的经济效益和广泛的市场前景，值得推广使用。
权利要求书

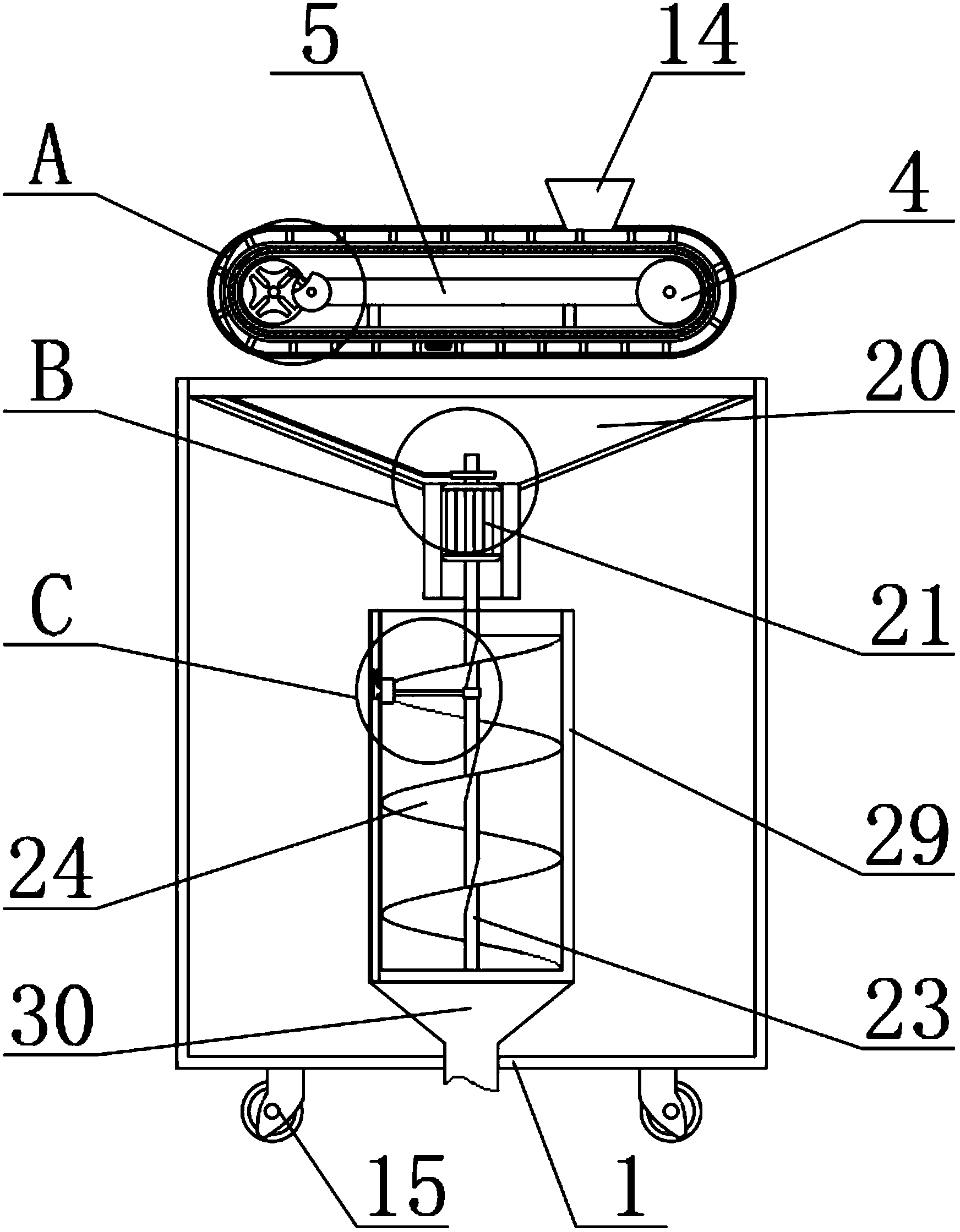

1.一种高稳定性污泥螺旋布料机，包括箱体(1)和传送带(2)，其特征在于：所述传送带(2)内设有加热板(3)，所述传送带(2)内侧设有滚筒(4)，所述滚筒(4)的后端面转动连接有固定板(5)，所述滚筒(4)上固定连接有转轴(6)，左侧所述滚筒(4)的前端面设有槽轮(7)，所述槽轮(7)内滑动连接有滑杆(8)，所述滑杆(8)的后端面固定连接有连接杆(9)，所述连接杆(9)的另一端固定连接有圆盘(10)，所述圆盘(10)的后端面固定连接有第一电机(11)，所述传送带(2)的外端面固定连接有挡板(12)，所述挡板(12)的外侧滑动连接有壳体(13)，所述壳体(13)的顶端面右侧连通有进料斗(14)，所述传送带(2)的底端面外侧滑动连接有推板(16)，所述推板(16)的后端面固定连接有固定环(17)，所述固定环(17)内转动连接有偏心轮(18)，所述偏心轮(18)的后端面固定连接有第二电机(19)，所述壳体(13)的正下方设有箱体(1)，所述箱体(1)的顶端固定连接有漏斗(20)，所述漏斗(20)内设有双出轴电机(21)，所述双出轴电机(21)的主轴上端固定连接有刮板(22)，所述双出轴电机(21)的底端固定连接有搅拌杆(23)，所述搅拌杆(23)的外侧固定连接有搅拌叶(24)，所述搅拌叶(24)的外侧滑动连接有刮片(25)，所述刮片(25)的右端固定连接有套环(26)，所述套环(26)与搅拌杆(23)套接，所述刮片(25)的左侧固定连接有滑块(27)，所述箱体(1)的左端面内开设有滑槽(a)，所述滑块(27)通过滑槽(a)与箱体(1)滑动连接，所述滑块(27)的顶端面固定连接有压缩弹簧(28)，所述搅拌叶(24)的外侧设有搅拌箱(29)，所述搅拌箱(29)的底端连通有出料管(30)。
2.根据权利要求1所述的一种高稳定性污泥螺旋布料机，其特征在于：所述挡板(12)的数量为15个，且挡板(12)等间距的分布在传送带(2)的外端面。
3.根据权利要求1所述的一种高稳定性污泥螺旋布料机，其特征在于：所述推板(16)的长度与相邻的挡板(12)之间的距离相等，且推板(16)的厚度与挡板(12)的高度相等。
4.根据权利要求1所述的一种高稳定性污泥螺旋布料机，其特征在于：所述漏斗(20)长度是壳体(13)长度的1.1倍。
5.根据权利要求1所述的一种高稳定性污泥螺旋布料机，其特征在于：所述箱体(1)的底端面固定连接有万向轮(15)。
说明书
一种高稳定性污泥螺旋布料机
技术领域
本实用新型涉及建筑施工技术领域，具体为一种高稳定性污泥螺旋布料机。
背景技术
浇筑指的是将混凝土等材料浇筑入模直至塑化的过程，在土木建筑工程中把混凝土等材料到模子里制成预定形体，污泥布料机是污泥输送中的终端设备，有效的解决了施工现场布料浇筑的难题，对减轻工人劳动强度，提高施工效率，发挥了十分重要的作用，因此，对一种高稳定性污泥螺旋布料机的需求日益增长。
目前市场上存在的大部分污泥布料机的体积较为庞大，不仅不方便使用和安防，而且使用的稳定性较差;一些污泥布料机没有对设备内部的污泥进行刮除，不仅增加了设备的负担，而且由于污泥的堆积会影响到设备的工作效率;以及一些污泥布料机没有对污泥进行脱水处理，导致污泥含水量较高，不利于使用等，因此，针对上述问题提出一种高稳定性污泥螺旋布料机。
实用新型内容
本实用新型的目的在于提供一种高稳定性污泥螺旋布料机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高稳定性污泥螺旋布料机，包括箱体和传送带，所述传送带内设有加热板，所述传送带内侧设有滚筒，所述滚筒的后端面转动连接有固定板，所述滚筒上固定连接有转轴，左侧所述滚筒的前端面设有槽轮，所述槽轮内滑动连接有滑杆，所述滑杆的后端面固定连接有连接杆，所述连接杆的另一端固定连接有圆盘，所述圆盘的后端面固定连接有第一电机，所述传送带的外端面固定连接有挡板，所述挡板的外侧滑动连接有壳体，所述壳体的顶端面右侧连通有进料斗，所述传送带的底端面外侧滑动连接有推板，所述推板的后端面固定连接有固定环，所述固定环内转动连接有偏心轮，所述偏心轮的后端面固定连接有第二电机，所述壳体的正下方设有箱体，所述箱体的顶端固定连接有漏斗，所述漏斗内设有双出轴电机，所述双出轴电机的主轴上端固定连接有刮板，所述双出轴电机的底端固定连接有搅拌杆，所述搅拌杆的外侧固定连接有搅拌叶，所述搅拌叶的外侧滑动连接有刮片，所述刮片的右端固定连接有套环，所述套环与搅拌杆套接，所述刮片的左侧固定连接有滑块，所述箱体的左端面内开设有滑槽，所述滑块通过滑槽与箱体滑动连接，所述滑块的顶端面固定连接有压缩弹簧，所述搅拌叶的外侧设有搅拌箱，所述搅拌箱的底端连通有出料管。
优选的，所述挡板的数量为15个，且挡板等间距的分布在传送带的外端面。
优选的，所述推板的长度与相邻的挡板之间的距离相等，且推板的厚度与挡板的高度相等。
优选的，所述漏斗长度是壳体长度的1.1倍。
优选的，所述箱体的底端面固定连接有万向轮。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的传动带、第一电机、滚筒和加热板，不仅便于稳定的对污泥进行传送，而且可以在传送过程中对污泥进行加热，减少污泥的含水量，便于对污泥的使用，具有较好的实用性;
2、本实用新型中，通过设置的推板、刮板和刮片，可以在整个工作流程中对整个装置进行刮泥的处理，这种设置不仅减轻了设备的运行负担，而且提高了工作的效率、具有较好的经济效益;
3、本实用新型中，通过设置的传送带、箱体和搅拌箱，减少了布料机整体的体积，不仅便于使用，而且可以使用该装置使用起来更加稳定和安全，这种设计构思新颖，设计科学，具有巨大的经济效益和广泛的市场前景，值得推广使用。
