申请日2018.04.10
公开(公告)日2018.11.09
IPC分类号E03F1/00; E03F5/02; E03F5/04
摘要
本实用新型提供了一种城中村雨水污水分流系统，包括：污水收集立管、路面雨水下水池、共壁检查井、污水排水合流管、雨水排水合流管和雨水收集立管，共壁检查井包括共壁使用的雨水合流检查井和污水合流检查井，雨水排水合流管安装在雨水合流检查井内，污水排水合流管安装在污水合流检查井内，污水收集立管通过污水收集连接管与污水排水合流管连接，雨水收集立管和路面雨水下水池通过雨水收集连接管与雨水排水合流管连接。本城中村雨水污水分流系统通过独立设置雨水收集管道和污水收集管道，可以有效实现雨水和污水的独立分流，有利于水资源的回收利用，而且在实际改造过程中可以尽可能的保留原有的管道，极大的节省了人力和物力投入。
权利要求书
1.一种城中村雨水污水分流系统，包括安装在建筑物上的污水收集立管和设置在路面上的路面雨水下水池，其特征在于还包括：共壁检查井、污水排水合流管、雨水排水合流管和雨水收集立管，所述共壁检查井包括共壁使用的雨水合流检查井和污水合流检查井，雨水排水合流管安装在雨水合流检查井内，污水排水合流管安装在污水合流检查井内，所述雨水排水合流管和污水排水合流管横向并行设置，污水收集立管通过污水收集连接管与污水排水合流管连接，所述雨水收集立管和路面雨水下水池通过雨水收集连接管与雨水排水合流管连接。
2.如权利要求1所述的城中村雨水污水分流系统，其特征在于：所述共壁检查井包括侧壁混凝土座、左砖砌体、井底板、井盖、共壁砖砌体、共壁混凝土座和右砖砌体，所述井底板安装在夯实底面上左砖砌体、共壁砖砌体和右砖砌体横向并排间隔砌筑在井底板上，所述左砖砌体、共壁砖砌体和井底板之间形成的围蔽空间构成雨水合流检查井，雨水排水合流管安装在雨水合流检查井内，所述右砖砌体、共壁砖砌体和井底板之间形成的围蔽空间构成污水合流检查井，污水排水合流管安装在污水合流检查井内，共壁混凝土座浇筑在共壁砖砌体顶部，侧壁混凝土座分别浇筑在左砖砌体和右砖砌体顶部，污水合流检查井和雨水合流检查井的顶部均盖覆有井盖。
3.如权利要求2所述的城中村雨水污水分流系统，其特征在于：所述污水合流检查井和雨水合流检查井的内壁上均粉刷有防水粉刷面。
4.如权利要求2所述的城中村雨水污水分流系统，其特征在于：所述井底板表面浇筑有厚5mm的座浆面。
5.如权利要求2所述的城中村雨水污水分流系统，其特征在于：还包括污水中间池，污水收集立管通过污水收集连接管与污水中间池连接，所述污水中间池的出水口通过管道与污水排水合流管连接。
说明书
一种城中村雨水污水分流系统
技术领域
本实用新型涉及污水改造技术领域，具体涉及一种城中村雨水污水分流系统。
背景技术
现有的城中村污水系统普遍采用如图1所示的简单结构，即将安装在建筑物上的污水收集立管02和设置在路面上的路面雨水下水池05分别通过污水连接管03汇集至平面井04中，然后通过污水排水管01排出，在此系统中，雨水和污水一起通过污水收集立管02收集后排入至平面井04，没有进行分开处理，一旦出现雨量较大时，由于污水和雨水混合，容易出现排水不畅，造成内涝，甚至出现污水跟随雨水一同从路面雨水下水池05涌出的情况，造成污水横流。另外由于污水和雨水不能独立收集，增加了雨水回收利用的难度。
由于城中村房屋布置错乱，巷道比较狭窄，施工空间有限，因此整个水网的改造难度较大，但是国务院颁布实施《水污染防治行动计划》(“水十条”)明确了城中村的治污工作要求：新建城中村进村入户污水独立收集管网，确保污水不进入雨水管，雨水尽量不进入污水管，污水全收集全处理，有效控制溢流污染，村域内水体基本消除黑臭。因此，急需一种解决方案，可以尽可能的在保留城中村原有的污水排放系统的基础上实现雨水和污水的独立收集。
实用新型内容
针对现有技术的不足，本实用新型设计了一种可以在保留城中村原有的污水排放系统的基础上实现雨水和污水的独立收集的城中村雨水污水分流系统。

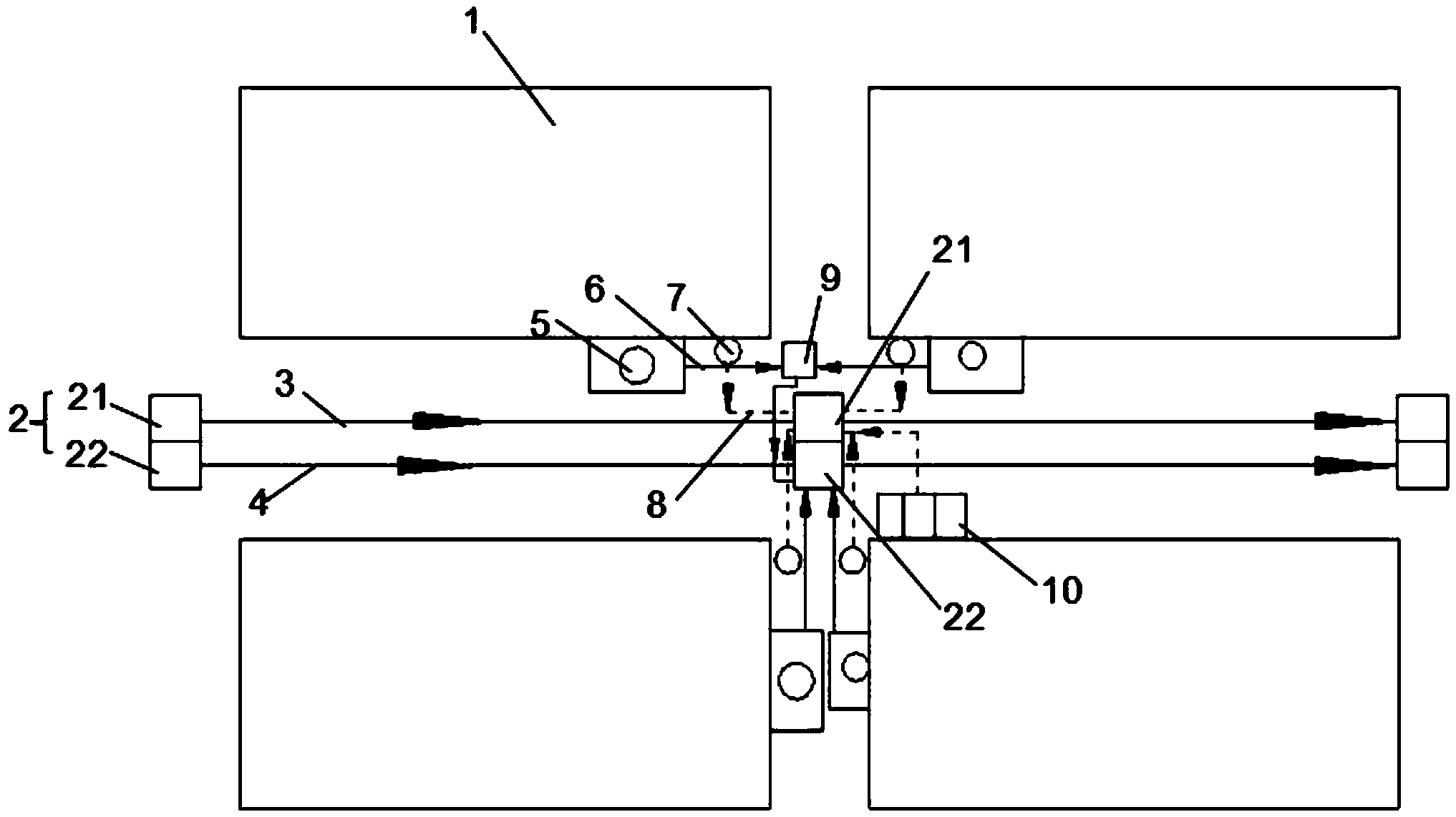

为实现上述技术方案，本实用新型提供了一种城中村雨水污水分流系统，包括安装在建筑物上的污水收集立管和设置在路面上的路面雨水下水池，还包括：共壁检查井、污水排水合流管、雨水排水合流管和雨水收集立管，所述共壁检查井包括共壁使用的雨水合流检查井和污水合流检查井，雨水排水合流管安装在雨水合流检查井内，污水排水合流管安装在污水合流检查井内，所述雨水排水合流管和污水排水合流管横向并行设置，污水收集立管通过污水收集连接管与污水排水合流管连接，所述雨水收集立管和路面雨水下水池通过雨水收集连接管与雨水排水合流管连接。
在上述技术方案中，实际改造过程中，只需增加雨水收集立管和雨水排水合流管，可以尽可能的保留原有的管道布置，而且共壁检查井也可以在原有的平面井上进行改造，只需在原有平面井的隔壁重新挖筑一个雨水合流检查井，而原有的平面井作为污水合流检查井使用，将雨水排水合流管安装在污水排水合流管的隔壁即可，然后将各个加雨水收集立管通过雨水收集连接管与雨水排水合流管连接即可，整个雨水和污水分流改造的成本最为节省，具体改造过程中也无需破坏原有污水收集管道，改造工程花费的时间也是最为节省，可以极大的节省整个雨污分流改造工程的人力和物力投入，并且采用雨水排水合流管和污水排水合流管横向并排设置，可以方便雨水排水合流管和污水排水合流管的独立检测，尤其适用于城中村巷道雨污分流改造工程，特别是房屋布置错乱，巷道比较狭窄区域，污水收集管道复杂的城中村。
优选的，所述共壁检查井包括侧壁混凝土座、左砖砌体、井底板、井盖、共壁砖砌体、共壁混凝土座和右砖砌体，所述井底板安装在夯实底面上，左砖砌体、共壁砖砌体和右砖砌体横向并排间隔砌筑在井底板上，所述左砖砌体、共壁砖砌体和井底板之间形成的围蔽空间构成雨水合流检查井，雨水排水合流管安装在雨水合流检查井内，所述右砖砌体、共壁砖砌体和井底板之间形成的围蔽空间构成污水合流检查井，污水排水合流管安装在污水合流检查井内，共壁混凝土座浇筑在共壁砖砌体顶部，侧壁混凝土座分别浇筑在左砖砌体和右砖砌体顶部，污水合流检查井和雨水合流检查井的顶部均盖覆有井盖。井底板的作用是保持左砖砌体、共壁砖砌体和右砖砌体在砌筑时的平稳性，通过共壁砖砌体可以将污水排水合流管和雨水排水合流管独立分开，并且极大的节省了污水排水合流管和雨水排水合流管的安装空间和改造过程中的人力物力，整个共壁检查井通过井盖封闭并且与路面平齐。
优选的，所述污水合流检查井和雨水合流检查井的内壁上均粉刷有防水粉刷面，防止因为雨量过大时，路面向污水排水合流管或者雨水排水合流管渗水。
优选的，所述井底板表面浇筑有厚5mm的座浆面，可以有效防止地面因为下沉而对井底板的平衡性造成不利影响。
优选的，本城中村雨水污水分流系统还包括污水中间池，污水收集立管通过污水收集连接管与污水中间池连接，所述污水中间池的出水口通过管道与污水排水合流管连接，通过污水中间池可以对收集到的污水进行初步的沉淀处理，同时起到缓冲污水的作用，利于污水的后续处理。
本实用新型提供的一种城中村雨水污水分流系统的有益效果在于：本城中村雨水污水分流系统通过独立设置雨水收集管道和污水收集管道，可以有效实现雨水和污水的独立分流，有利于水资源的回收利用，而且在实际改造过程中可以尽可能的保留原有的管道，极大的节省了人力和物力投入，并且采用雨水排水合流管和污水排水合流管横向并排设置，可以方便雨水排水合流管和污水排水合流管的独立检测，尤其适用于城中村巷道雨污分流改造工程，特别是房屋布置错乱，巷道比较狭窄区域，污水收集管道复杂的城中村。
