申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种移动车载应急污水处理装置，本实用新型一种移动车载应急污水处理装置，结构上设有搅拌装置，移动车载污水处理器外罩壳的上表面与搅拌装置的下表面相贴合，通过搅拌装置可以加快药物与污水的反应，从而提高污水处理的速度，通过启动电动机旋转，通过电动机旋转带动齿轮旋转来与第二齿轮相啮合，从而带动第二齿轮旋转，通过第二齿轮旋转来带动小型传动杆旋转，通过小型传动杆旋转带动第三齿轮旋转，通过第三齿轮旋转与第四齿轮相啮合，从而带动第四齿轮旋转，通过第四齿轮旋转带动第五齿轮旋转，通过第五齿轮旋转带动第六齿轮旋转，通过第六齿轮旋转来带动传动杆旋转，从而带动搅拌处理器进行搅拌从而提高污水处理的速度。
权利要求书

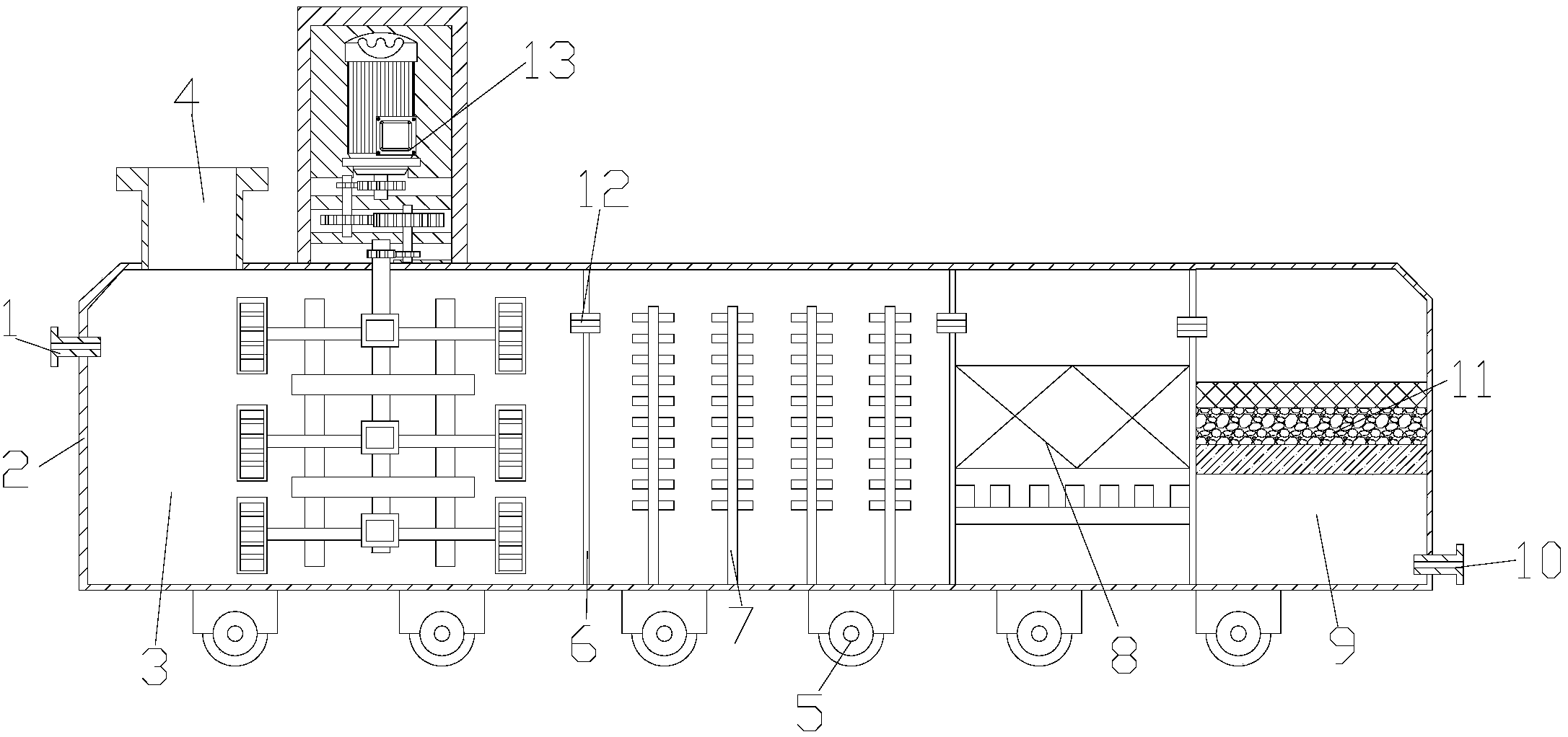

1.一种移动车载应急污水处理装置，其特征在于：其结构包括污水进水孔(1)、移动车载污水处理器外罩壳(2)、搅拌处理腔(3)、入药口(4)、移动滚轮(5)、隔板(6)、氧化处理器(7)、消毒器(8)、沉静池(9)、排水口(10)、混合过滤层(11)、引流孔(12)、搅拌装置(13)，所述污水进水孔(1)嵌入安装于移动车载污水处理器外罩壳(2)中，所述隔板(6)上设有引流孔(12)，所述氧化处理器(7)位于消毒器(8)的侧面，所述沉静池(9)内设有混合过滤层(11)，所述排水口(10)嵌入安装于移动车载污水处理器外罩壳(2)中，所述移动车载污水处理器外罩壳(2)的上表面与搅拌装置(13)的下表面相贴合，所述入药口(4)与移动车载污水处理器外罩壳(2)为一体化结构，所述移动滚轮(5)的上表面与移动车载污水处理器外罩壳(2)的下表面相焊接，所述搅拌装置(13)包括电动机(1301)、连接块(1302)、第二齿轮(1303)、小型传动杆(1304)、第三齿轮(1305)、第六齿轮(1306)、第五齿轮(1307)、第四齿轮(1308)、齿轮(1309)、外罩壳(13010)、搅拌处理器(13011)、传动杆(13012)，所述搅拌处理器(13011)与传动杆(13012)相连接，所述电动机(1301)下方设有齿轮(1309)，所述第二齿轮(1303)与小型传动杆(1304)同一轴心，所述第三齿轮(1305)的外表面与第四齿轮(1308)的外表面相啮合，所述第五齿轮(1307)的外表面与第六齿轮(1306)的外表面相啮合，所述连接块(1302)与外罩壳(13010)的内表面相连接，所述外罩壳(13010)与移动车载污水处理器外罩壳(2)相焊接。
2.根据权利要求1所述的一种移动车载应急污水处理装置，其特征在于：所述移动车载污水处理器外罩壳(2)内设有消毒器(8)，所述移动车载污水处理器外罩壳(2)内设有氧化处理器(7)。
3.根据权利要求1所述的一种移动车载应急污水处理装置，其特征在于：所述沉静池(9)侧面设有消毒器(8)，所述齿轮(1309)的外表面与第二齿轮(1303)的外表面相啮合。
4.根据权利要求1所述的一种移动车载应急污水处理装置，其特征在于：所述连接块(1302)与电动机(1301)相连接。
5.根据权利要求1所述的一种移动车载应急污水处理装置，其特征在于：所述外罩壳(13010)为长方体结构。
说明书
一种移动车载应急污水处理装置
技术领域
本实用新型是一种多管结构的污水处理设备，属于污水处理技术领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201720340096.5的一种污水处理设备，包括进水口过滤网、污水进口、污水处理设备外壳体、第一接触氧化室、第二接触氧化室、污水处理设备支撑脚、混合反应室、沉淀过滤室、中水出口、加热设备支撑脚、热水出口、加热器、中水加热器、顶盖、消毒剂进口、反冲洗进口、混凝剂和顶盖把手，但是该现有技术在加药污水处理时，由于药物与污水静置处理，致使处理时间较长，导致影响污水处理的速度。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种移动车载应急污水处理装置，以解决的现有技术在加药污水处理时，由于药物与污水静置处理，致使处理时间较长，导致影响污水处理的速度问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种移动车载应急污水处理装置，其结构包括污水进水孔、移动车载污水处理器外罩壳、搅拌处理腔、入药口、移动滚轮、隔板、氧化处理器、消毒器、沉静池、排水口、混合过滤层、引流孔、搅拌装置，所述污水进水孔嵌入安装于移动车载污水处理器外罩壳中，所述隔板上设有引流孔，所述氧化处理器位于消毒器的侧面，所述沉静池内设有混合过滤层，所述排水口嵌入安装于移动车载污水处理器外罩壳中，所述移动车载污水处理器外罩壳的上表面与搅拌装置的下表面相贴合，所述入药口与移动车载污水处理器外罩壳为一体化结构，所述移动滚轮的上表面与移动车载污水处理器外罩壳的下表面相焊接，所述搅拌装置包括电动机、连接块、第二齿轮、小型传动杆、第三齿轮、第六齿轮、第五齿轮、第四齿轮、齿轮、外罩壳、搅拌处理器、传动杆，所述搅拌处理器与传动杆相连接，所述电动机下方设有齿轮，所述第二齿轮与小型传动杆同一轴心，所述第三齿轮的外表面与第四齿轮的外表面相啮合，所述第五齿轮的外表面与第六齿轮的外表面相啮合，所述连接块与外罩壳的内表面相连接，所述外罩壳与移动车载污水处理器外罩壳相焊接。
进一步地，所述移动车载污水处理器外罩壳内设有消毒器，所述移动车载污水处理器外罩壳内设有氧化处理器。
进一步地，所述沉静池侧面设有消毒器，所述齿轮的外表面与第二齿轮的外表面相啮合。
进一步地，所述连接块与电动机相连接。
进一步地，所述外罩壳为长方体结构。
进一步地，所述传动杆为为铝合金制成的，质量较轻。
进一步地，所述移动车载污水处理器外罩壳为铸铁制成的，耐磨性较好。
有益效果
本实用新型一种移动车载应急污水处理装置，结构上设有搅拌装置，移动车载污水处理器外罩壳的上表面与搅拌装置的下表面相贴合，通过搅拌装置可以加快药物与污水的反应，从而提高污水处理的速度，通过启动电动机旋转，通过电动机旋转带动齿轮旋转来与第二齿轮相啮合，从而带动第二齿轮旋转，通过第二齿轮旋转来带动小型传动杆旋转，通过小型传动杆旋转带动第三齿轮旋转，通过第三齿轮旋转与第四齿轮相啮合，从而带动第四齿轮旋转，通过第四齿轮旋转带动第五齿轮旋转，通过第五齿轮旋转带动第六齿轮旋转，通过第六齿轮旋转来带动传动杆旋转，从而带动搅拌处理器进行搅拌从而提高污水处理的速度。
