申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种医疗废水的污水处理装置，其结构包括进水口、初级沉淀池、污水处理罐、污水罐底脚、观察口、输水管、振动机、振动棒、振动分离区、氧化区、氧化极、投药口、排水口、排污口、沉淀池，进水口与初级沉淀池相连接，污水处理罐下表面与污水罐底脚相焊接，本实用新型一种医疗废水的污水处理装置，结构上设有振动机，当污水进入到振动分离区时，通过按压控制按钮使触点板通电，从而使电机控制器带动电机发动，使电机齿轮带动传动齿轮组转动让振动器旋转产生振动，通过振动器的振动带动振动棒在振动分离区高速振动，将污水内的杂物振散分离，以方便后期沉淀过滤，以加快污水处理速度。
权利要求书

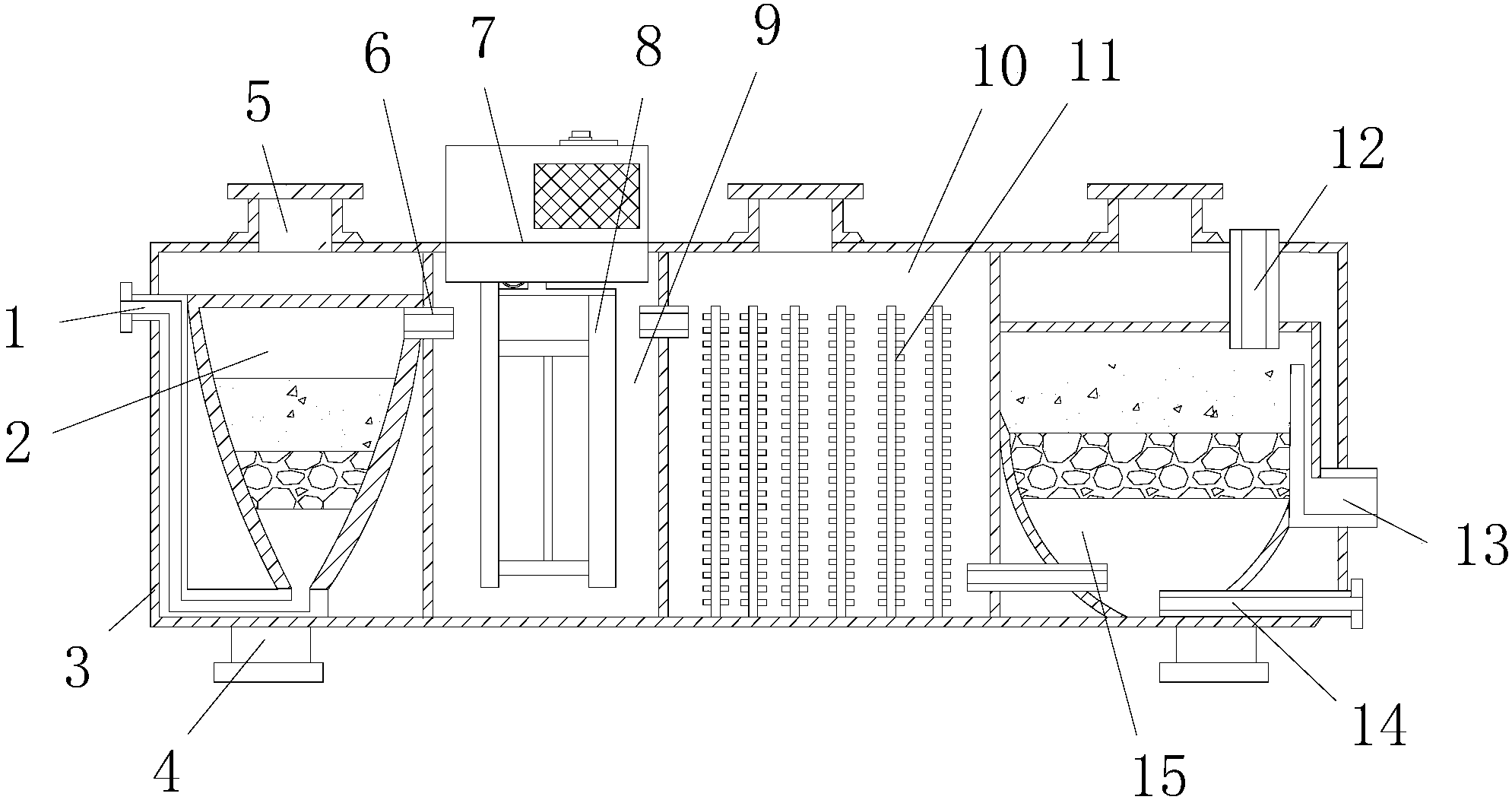

1.一种医疗废水的污水处理装置，其特征在于：其结构包括进水口(1)、初级沉淀池(2)、污水处理罐(3)、污水罐底脚(4)、观察口(5)、输水管(6)、振动机(7)、振动棒(8)、振动分离区(9)、氧化区(10)、氧化极(11)、投药口(12)、排水口(13)、排污口(14)、沉淀池(15)，所述进水口(1)与初级沉淀池(2)相连接，所述污水处理罐(3)下表面与污水罐底脚(4)相焊接，所述观察口(5)下方设有输水管(6)，所述振动机(7)与振动棒(8)相连接，所述振动分离区(9)右侧面设有氧化区(10)，所述氧化极(11)位于投药口(12)左侧面，所述排水口(13)与排污口(14)相平行，所述沉淀池(15)左侧面设有振动棒(8)，所述振动机(7)包括控制按钮(701)、复位弹簧(702)、触点板(703)、结构外壳(704)、电控线(705)、电机控制器(706)、电机(707)、振动器(708)、传动齿轮组(709)、电机齿轮(710)，所述控制按钮(701)下表面与复位弹簧(702)相焊接，所述触点板(703)下表面设有结构外壳(704)，所述电控线(705)与电机控制器(706)电连接，所述电机(707)下方设有振动器(708)，所述传动齿轮组(709)与电机齿轮(710)相啮合，所述振动器(708)与振动棒(8)相连接。
2.根据权利要求1所述的一种医疗废水的污水处理装置，其特征在于：所述初级沉淀池(2)嵌入安装于污水处理罐(3)内部，所述污水罐底脚(4)上方设有观察口(5)。
3.根据权利要求1所述的一种医疗废水的污水处理装置，其特征在于：所述输水管(6)位于振动机(7)左侧面，所述振动棒(8)与振动分离区(9)相连接。
4.根据权利要求1所述的一种医疗废水的污水处理装置，其特征在于：所述氧化区(10)内部设有氧化极(11)，所述投药口(12)下方设有排水口(13)。
5.根据权利要求1所述的一种医疗废水的污水处理装置，其特征在于：所述观察口(5)为圆柱体结构，直径22cm，高15cm。
说明书
一种医疗废水的污水处理装置
技术领域
本实用新型是一种医疗废水的污水处理装置，属于污水处理设备领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201720924212.8的一种医疗废水的污水处理装置，包括一号污水处理装置和二号污水处理装置，所述一号污水处理装置的外表面设有进水口和出水口，所述管道的内表面设有过滤网和渗透膜，所述渗透膜的一侧设有活性炭过滤层，所述渗透膜的另一侧设有抽水泵，所述储水箱的外表面固定安装有水龙头，所述二号污水处理装置的外表面设有导出槽和杂物收集箱，所述二号污水处理装置的内表面设有电离室和臭氧发生器，所述臭氧发生器的下方设有低压直流电源，但是该现有技术对污水的过滤沉淀较慢，导致过滤时间较长。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种医疗废水的污水处理装置，以解决现有技术对污水的过滤沉淀较慢，导致过滤时间较长的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种医疗废水的污水处理装置，其结构包括进水口、初级沉淀池、污水处理罐、污水罐底脚、观察口、输水管、振动机、振动棒、振动分离区、氧化区、氧化极、投药口、排水口、排污口、沉淀池，所述进水口与初级沉淀池相连接，所述污水处理罐下表面与污水罐底脚相焊接，所述观察口下方设有输水管，所述振动机与振动棒相连接，所述振动分离区右侧面设有氧化区，所述氧化极位于投药口左侧面，所述排水口与排污口相平行，所述沉淀池左侧面设有振动棒，所述振动机包括控制按钮、复位弹簧、触点板、结构外壳、电控线、电机控制器、电机、振动器、传动齿轮组、电机齿轮，所述控制按钮下表面与复位弹簧相焊接，所述触点板下表面设有结构外壳，所述电控线与电机控制器电连接，所述电机下方设有振动器，所述传动齿轮组与电机齿轮相啮合，所述振动器与振动棒相连接。
进一步地，所述初级沉淀池嵌入安装于污水处理罐内部，所述污水罐底脚上方设有观察口。
进一步地，所述输水管位于振动机左侧面，所述振动棒与振动分离区相连接。
进一步地，所述氧化区内部设有氧化极，所述投药口下方设有排水口。
进一步地，所述观察口为圆柱体结构，直径22cm，高15cm。
进一步地，所述投药口为圆柱体结构，长15cm，直径42cm。
进一步地，所述投药口采用扁钢制成，不易变形，使用寿命长。
有益效果
本实用新型一种医疗废水的污水处理装置，结构上设有振动机，当污水进入到振动分离区时，通过按压控制按钮使触点板通电，从而使电机控制器带动电机发动，使电机齿轮带动传动齿轮组转动让振动器旋转产生振动，通过振动器的振动带动振动棒在振动分离区高速振动，将污水内的杂物振散分离，以方便后期沉淀过滤，以加快污水处理速度。
