申请日2018.05.14
公开(公告)日2018.10.26
IPC分类号C02F9/08
摘要
本发明公开了一种家庭厨房废水处理装置，包括底座，所述底座的底部外壁四角均通过螺钉固定有液压缸，且四个液压缸远离底座的一侧外壁通过螺钉固定有支撑块，所述底座的底部外壁靠近液压缸的一侧均通过螺钉固定有万向轮，所述底座的顶部外壁焊接有主体，且主体的顶部内壁一端焊接有废水箱，所述主体靠近废水箱的一侧开有进水口，且进水口的内壁卡接有过滤筒，所述废水箱远离主体的一侧外壁靠近底部一端焊接有固定块，且固定块的顶部外壁通过螺钉固定有第一水泵。本发明便于移动，通过设置的过滤筒，可防止菜叶等较大的物体进入装置内，避免装置发生堵塞，能对废水进行杀菌，能够对废水进行循环处理。
翻译权利要求书

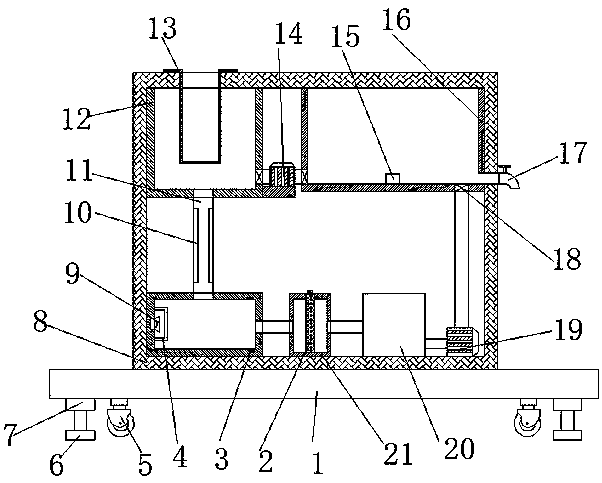

1.一种家庭厨房废水处理装置，包括底座(1)，其特征在于，所述底座(1)的底部外壁四角均通过螺钉固定有液压缸(7)，且四个液压缸(7)远离底座(1)的一侧外壁通过螺钉固定有支撑块(6)，所述底座(1)的底部外壁靠近液压缸(7)的一侧均通过螺钉固定有万向轮(5)，所述底座(1)的顶部外壁焊接有主体(8)，且主体(8)的顶部内壁一端焊接有废水箱(12)，所述主体(8)靠近废水箱(12)的一侧开有进水口，且进水口的内壁卡接有过滤筒(13)，所述废水箱(12)远离主体(8)的一侧外壁靠近底部一端焊接有固定块，且固定块的顶部外壁通过螺钉固定有第一水泵(14)，所述废水箱(12)的底部外壁开有出水口，且出水口的内壁焊接有吸附管(11)，所述吸附管(11)的四周内壁粘接有活性炭层(10)，所述主体(8)的底部内壁焊接有杀菌箱(3)，且杀菌箱(3)位于废水箱(12)的正下方，所述杀菌箱(3)的顶部外壁开有第一通孔，且第一通孔的内壁与吸附管(11)远离废水箱(12)的一侧外壁焊接，所述杀菌箱(3)靠近主体(8)的一侧外壁通过螺钉固定有紫外线杀菌灯(9)，且紫外线杀菌灯(9)的外壁设有透明保护罩(4)，所述主体(8)的底部内壁靠近杀菌箱(3)的一侧焊接有过滤箱(21)，且过滤箱(21)的顶部外壁设有插槽，所述插槽的内壁插接有过滤板(2)，所述主体(8)的底部内壁靠近过滤箱(21)的一侧通过螺钉固定有油水分离器(20)，所述主体(8)的底部内壁远离杀菌箱(3)的一端通过螺钉固定有第二水泵(19)，所述主体(8)的顶部内壁远离废水箱(12)的一侧焊接有储水箱(16)。
2.根据权利要求1所述的一种家庭厨房废水处理装置，其特征在于，所述杀菌箱(3)、过滤箱(21)、油水分离器(20)、储水箱(16)、废水箱(12)均设有接口，且接口的内壁均焊接有水管，杀菌箱(3)、过滤箱(21)、油水分离器(20)、第二水泵(19)、储水箱(16)、第一水泵(14)、废水箱(12)依次通过水管相连。
3.根据权利要求2所述的一种家庭厨房废水处理装置，其特征在于，所述水管靠近储水箱(16)的一侧内壁通过螺钉固定有单向水阀(18)，且单向水阀(18)的输出端靠近储水箱(16)。
4.根据权利要求2所述的一种家庭厨房废水处理装置，其特征在于，所述水管远离第一水泵(14)的两侧内壁均通过螺钉固定有电磁阀，且两个电磁阀的外壁均涂有防氧化层。
5.根据权利要求1所述的一种家庭厨房废水处理装置，其特征在于，所述储水箱(16)远离第一水泵(14)的一侧靠近底部一端和主体(8)均设有同一个第二通孔，且第二通孔的内壁焊接有排水管，排水管远离主体(8)的一侧外壁通过螺钉固定有水龙头(17)。
6.根据权利要求4所述的一种家庭厨房废水处理装置，其特征在于，所述液压缸(7)、紫外线杀菌灯(9)、第一水泵(14)、第二水泵(19)、油水分离器(20)、电磁阀均连接有开关，且开关通过信号线连接有处理器。
7.根据权利要求1所述的一种家庭厨房废水处理装置，其特征在于，所述储水箱(16)的底部内壁通过螺钉固定有水质监测仪(15)，且水质监测仪(15)的信号输出端通过信号线与处理器的信号输入端相连。
说明书
一种家庭厨房废水处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种家庭厨房废水处理装置。
背景技术
随着生活水平的不断提高，日常生活变得越来越方便，家里厨房基本上都安装有水池，便于清洗食物和餐具，使用过的水则通过水池排进下水道，而一般家庭厨房产生的废水，污染都是比较少的，直接排放至下水道不仅浪费了宝贵的水资源，而且容易对外部环境造成影响，不利于生态环境的持续性发展，而且，在排放的过程中，废水中的杂物容易堵塞下水管道，给人们的生活带来了很大的影响，传统的厨房废水处理器，仅仅是将废水中的杂物过滤，并不能做到水的循环利用。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种家庭厨房废水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种家庭厨房废水处理装置，包括底座，所述底座的底部外壁四角均通过螺钉固定有液压缸，且四个液压缸远离底座的一侧外壁通过螺钉固定有支撑块，所述底座的底部外壁靠近液压缸的一侧均通过螺钉固定有万向轮，所述底座的顶部外壁焊接有主体，且主体的顶部内壁一端焊接有废水箱，所述主体靠近废水箱的一侧开有进水口，且进水口的内壁卡接有过滤筒，所述废水箱远离主体的一侧外壁靠近底部一端焊接有固定块，且固定块的顶部外壁通过螺钉固定有第一水泵，所述废水箱的底部外壁开有出水口，且出水口的内壁焊接有吸附管，所述吸附管的四周内壁粘接有活性炭层，所述主体的底部内壁焊接有杀菌箱，且杀菌箱位于废水箱的正下方，所述杀菌箱的顶部外壁开有第一通孔，且第一通孔的内壁与吸附管远离废水箱的一侧外壁焊接，所述杀菌箱靠近主体的一侧外壁通过螺钉固定有紫外线杀菌灯，且紫外线杀菌灯的外壁设有透明保护罩，所述主体的底部内壁靠近杀菌箱的一侧焊接有过滤箱，且过滤箱的顶部外壁设有插槽，所述插槽的内壁插接有过滤板，所述主体的底部内壁靠近过滤箱的一侧通过螺钉固定有油水分离器，所述主体的底部内壁远离杀菌箱的一端通过螺钉固定有第二水泵，所述主体的顶部内壁远离废水箱的一侧焊接有储水箱。
优选的，所述杀菌箱、过滤箱、油水分离器、储水箱、废水箱均设有接口，且接口的内壁均焊接有水管，杀菌箱、过滤箱、油水分离器、第二水泵、储水箱、第一水泵、废水箱依次通过水管相连。
优选的，所述水管靠近储水箱的一侧内壁通过螺钉固定有单向水阀，且单向水阀的输出端靠近储水箱。
优选的，所述水管远离第一水泵的两侧内壁均通过螺钉固定有电磁阀，且两个电磁阀的外壁均涂有防氧化层。
优选的，所述储水箱远离第一水泵的一侧靠近底部一端和主体均设有同一个第二通孔，且第二通孔的内壁焊接有排水管，排水管远离主体的一侧外壁通过螺钉固定有水龙头。
优选的，所述液压缸、紫外线杀菌灯、第一水泵、第二水泵、油水分离器、电磁阀均连接有开关，且开关通过信号线连接有处理器。
优选的，所述储水箱的底部内壁通过螺钉固定有水质监测仪，且水质监测仪的信号输出端通过信号线与处理器的信号输入端相连。
本发明的有益效果为：
1.通过设置的万向轮，有便于移动的好处，通过启动液压缸可将装置固定，通过设置的过滤筒，有便于对废水进行过滤的好处，防止菜叶等较大的物体进入装置内，避免装置发生堵塞。
2.通过设置的活性炭层，便于吸附废水中细小颗粒和异味的好处，通过设置的紫外线杀菌灯，有对废水进行杀菌的好处，通过设置的油水分离器，便于取出废水中的油层，通过设置的水龙头，便于取出处理后的废水。
3.通过设置的单向进水阀，便于将处理后的废水输送至储存箱内，通过设置的水质监测仪，当水质不合格时，水质监测仪控制处理器启动第一水泵和电磁阀，有进行循环处理的好处。
