申请日2018.05.14
公开(公告)日2018.12.25
IPC分类号F17D3/01
摘要
本实用新型公开了一种针对污水管网走向的检测装置，包括环形检测组件和管体，环形检测组件包括相互对接的第一半环形套管和第二半环形套管，第一半环形套管的内圈处和第二半环形套管的内圈处均开设有安装槽，每个安装槽的内部均固定设置有加热条。本实用新型检测污水管网走向时，工作人员先将环形检测组件安装在待测管体的一端，再将温度检测仪安装在该管体的另一端，然后按下加热开关和温度检测开关，使加热条对管体的一端加热一段时间，观察此时温度检测仪检测管体另一端的温度是否升高，若温度升高，说明管体内水流是朝向温度检测仪所处的一端流动的，若温度未发生变化，说明管体内水流是背向温度检测仪所处的一端流动的。
翻译权利要求书

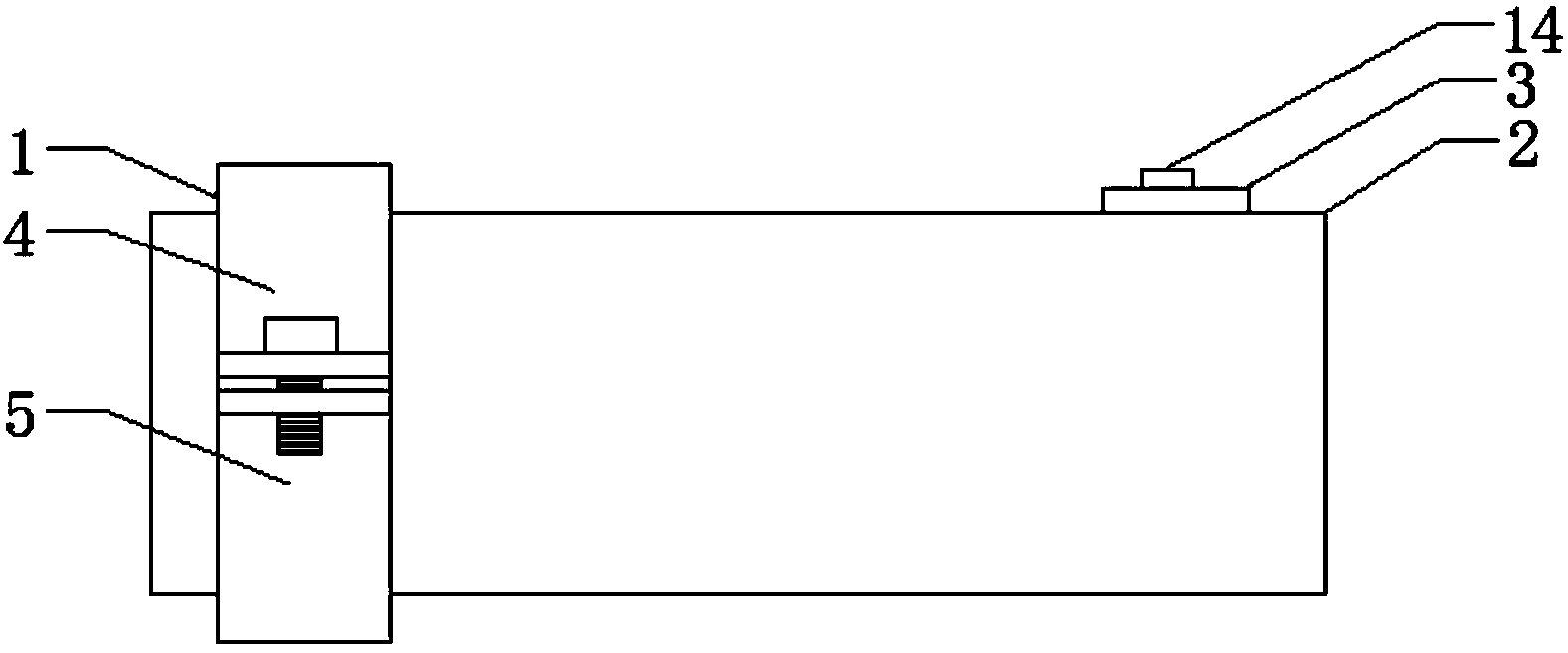

1.一种针对污水管网走向的检测装置，包括环形检测组件(1)和管体(2)，其特征在于，所述管体(2)的一端与环形检测组件(1)的内圈套接，所述管体(2)的另一端安装有温度检测仪(3)，且温度检测仪(3)的壳体上安装有温度检测开关(14)，所述环形检测组件(1)包括相互对接的第一半环形套管(4)和第二半环形套管(5)，所述第一半环形套管(4)与第二半环形套管(5)之间通过两个连接件连接，所述第一半环形套管(4)的内圈处和第二半环形套管(5)的内圈处均开设有安装槽(6)，每个所述安装槽(6)的内部均固定设置有加热条(7)，且加热条(7)与管体(2)的形状尺寸相匹配设置，所述第一半环形套管(4)和第二半环形套管(5)上均安装有加热开关(13)。
2.根据权利要求1所述的一种针对污水管网走向的检测装置，其特征在于：所述连接件包括第一连接块(8)和第二连接块(9)，所述第一连接块(8)固定设置在第一半环形套管(4)的端部，所述第二连接块(9)固定设置在第二半环形套管(5)的端部，所述第一连接块(8)的顶端凸出于第一半环形套管(4)的表面，所述第二连接块(9)的顶端凸出于第二半环形套管(5)的表面。
3.根据权利要求2所述的一种针对污水管网走向的检测装置，其特征在于：所述第一半环形套管(4)的顶端与第二半环形套管(5)的顶端之间通过锁紧螺杆(10)连接，所述第一半环形套管(4)底端的一侧设置有卡块(11)，所述第二半环形套管(5)底端的一侧设置有与卡块(11)相配合的卡槽(12)。
4.根据权利要求3所述的一种针对污水管网走向的检测装置，其特征在于：所述卡块(11)的截面与卡槽(12)的截面均为锯齿形结构。
5.根据权利要求1所述的一种针对污水管网走向的检测装置，其特征在于：所述加热条(7)通过加热开关(13)与外接电源电性连接，所述温度检测仪(3)通过温度检测开关(14)与外接电源电性连接。
说明书
一种针对污水管网走向的检测装置
技术领域
本实用新型涉及一种检测装置，具体为一种针对污水管网走向的检测装置。
背景技术
污水管网分为：生活污水管网、工业污水管网，就是一个城市或者一个区域的污水通过污水管网集中至污水处理厂进行处理的这些管道及检查进所形成网状结构为污水管网。
现有的污水管网检测装置不便于工作人员对污水管网的水流走向进行快速检测，且检测设备不便于快速安装和拆卸，导致工作人员检测效率较低，现有的污水管网检测装置已经渐渐不能满足人们的需要，为此我们提出一种针对污水管网走向的检测装置用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种针对污水管网走向的检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种针对污水管网走向的检测装置，包括环形检测组件和管体，所述管体的一端与环形检测组件的内圈套接，所述管体的另一端安装有温度检测仪，且温度检测仪的壳体上安装有温度检测开关，所述环形检测组件包括相互对接的第一半环形套管和第二半环形套管，所述第一半环形套管与第二半环形套管之间通过两个连接件连接，所述第一半环形套管的内圈处和第二半环形套管的内圈处均开设有安装槽，每个所述安装槽的内部均固定设置有加热条，且加热条与管体的形状尺寸相匹配设置，所述第一半环形套管和第二半环形套管上均安装有加热开关。
优选的，所述连接件包括第一连接块和第二连接块，所述第一连接块固定设置在第一半环形套管的端部，所述第二连接块固定设置在第二半环形套管的端部，所述第一连接块的顶端凸出于第一半环形套管的表面，所述第二连接块的顶端凸出于第二半环形套管的表面。
优选的，所述第一半环形套管的顶端与第二半环形套管的顶端之间通过锁紧螺杆连接，所述第一半环形套管底端的一侧设置有卡块，所述第二半环形套管底端的一侧设置有与卡块相配合的卡槽。
优选的，所述卡块的截面与卡槽的截面均为锯齿形结构。
优选的，所述加热条通过加热开关与外接电源电性连接，所述温度检测仪通过温度检测开关与外接电源电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型检测污水管网走向时，工作人员先将环形检测组件安装在待测管体的一端，再将温度检测仪安装在该管体的另一端，然后按下加热开关和温度检测开关，使加热条对管体的一端加热一段时间，观察此时温度检测仪检测管体另一端的温度是否升高，若温度升高，说明管体内水流是朝向温度检测仪所处的一端流动的，若温度未发生变化，说明管体内水流是背向温度检测仪所处的一端流动的;
2、通过设有连接件，当工作人员需要对环形检测组件进行组装时，先将第一半环形套管和第二半环形套管分别贴置在管体外部的两侧，再将第一半环形套管端部的第一连接块内的卡块嵌入第二半环形套管上端部的第二连接块的卡槽内，然后通过锁紧螺杆将第一连接块和第二连接块进行连接固定即完成环形检测组件的安装，提高了工作人员的检测效率。
