申请日2018.04.10
公开(公告)日2018.12.04
IPC分类号C02F1/00; B01F11/00; B01F13/08
摘要
本实用新型公开了一种智能型一体化污水处理设备，其结构包括进污管、固定吊环、加药处理箱体、控制按钮、控制箱、电机、支撑底板、储物箱、固定杆、机体，进污管安装于加药处理箱体顶部外表面中端，固定吊环底部与加药处理箱体顶部外表面四角相焊接，加药处理箱体位于机体左侧面，控制按钮安装于控制箱正前方上端，控制箱设于加药处理箱体正前方上端，在结构上设有加药处理箱体，通过电路板上的连接口的导线对其线圈进行通电，然后使线圈得电，通过线圈使电磁板产生电磁力，将铁块向外吸，使铁块向外一点，然后电路板断电，使电磁板失去电磁力，通过弹簧将铁块推近，通过电路板控制电磁板，反复通断电，使铁块反复振动，加快污水与处理药的反应。
权利要求书

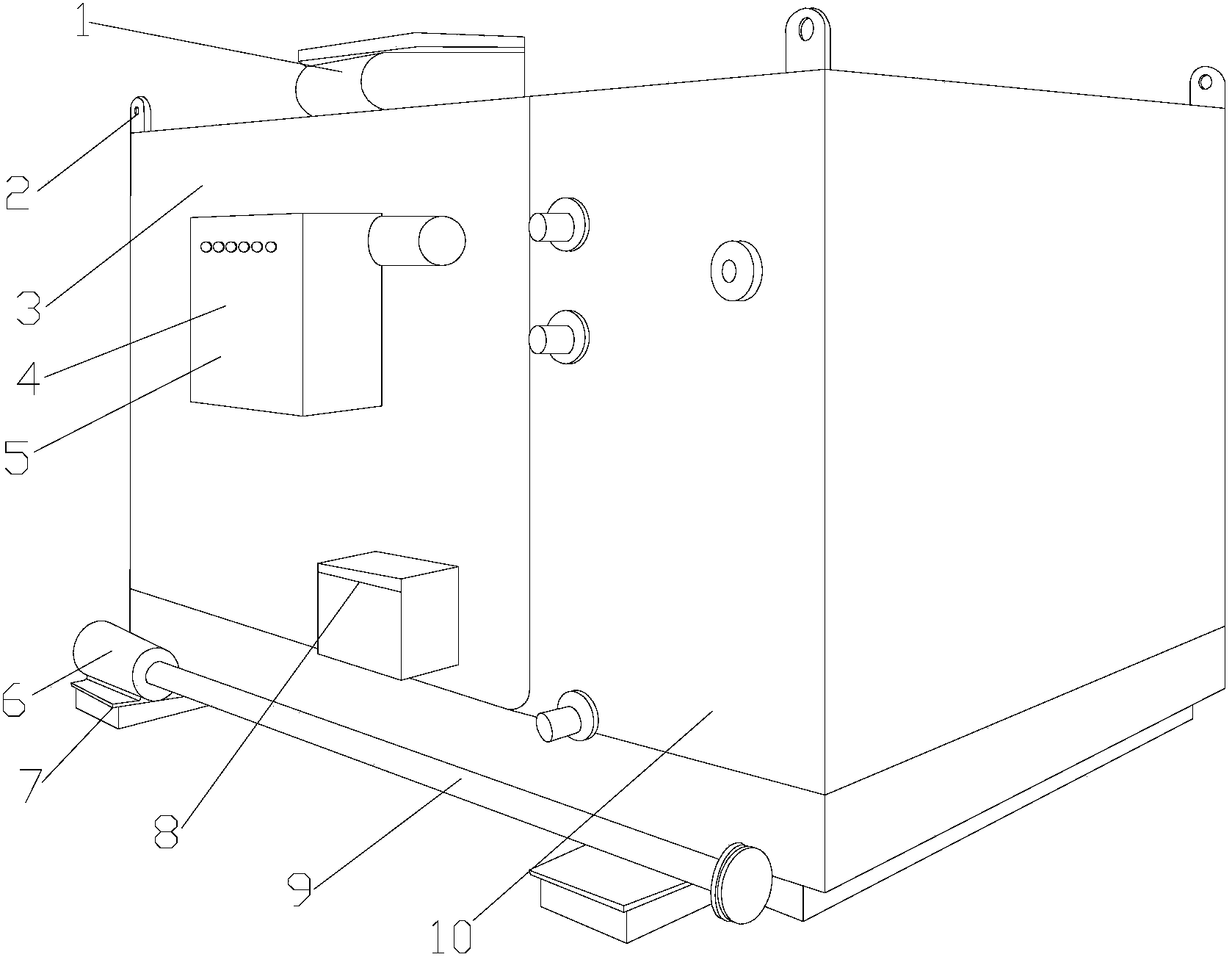

1.一种智能型一体化污水处理设备，其特征在于：其结构包括进污管(1)、固定吊环(2)、加药处理箱体(3)、控制按钮(4)、控制箱(5)、电机(6)、支撑底板(7)、储物箱(8)、固定杆(9)、机体(10)，所述进污管(1)安装于加药处理箱体(3)顶部外表面中端，所述固定吊环(2)底部与加药处理箱体(3)顶部外表面四角相焊接，所述加药处理箱体(3)位于机体(10)左侧面，所述控制按钮(4)安装于控制箱(5)正前方上端，所述控制箱(5)设于加药处理箱体(3)正前方上端，所述电机(6)右侧面与固定杆(9)左端相连接，所述支撑底板(7)顶部外表面与电机(6)底部相贴合，所述储物箱(8)安装于加药处理箱体(3)正前方右侧下端，所述固定杆(9)右端底部与支撑底板(7)顶部外表面相焊接，所述加药处理箱体(3)包括外壳(301)、限位块(302)、弹簧(303)、电磁板(304)、线圈(305)、导线(306)、铁块(307)、处理室(308)、连接口(309)、电路板(310)，所述限位块(302)位于弹簧(303)左侧并相贴合，所述弹簧(303)设于处理室(308)左侧并与电磁板(304)相连接，所述电磁板(304)位于线圈(305)右侧并相贴合，所述线圈(305)下方与导线(306)前端相连接，所述导线(306)末端与连接口(309)左侧相连接，所述铁块(307)安装于处理室(308)内壁，所述处理室(308)设于外壳(301)内侧，所述连接口(309)安装于电路板(310)左侧。
2.根据权利要求1所述的一种智能型一体化污水处理设备，其特征在于：所述控制按钮(4)为圆柱体结构并且直径为6cm。
3.根据权利要求1所述的一种智能型一体化污水处理设备，其特征在于：所述支撑底板(7)顶部外表面与机体(10)顶部相焊接。
4.根据权利要求1所述的一种智能型一体化污水处理设备，其特征在于：所述外壳(301)与机体(10)相贴合。
5.根据权利要求1所述的一种智能型一体化污水处理设备，其特征在于：所述处理室(308)与进污管(1)相连接。
说明书
一种智能型一体化污水处理设备
技术领域
本实用新型是一种智能型一体化污水处理设备，属于污水处理设备技术领域。
背景技术
当今社会，政府和百姓均很注重环保，在“三废”中废水是人民关注的重点。人的生活离不开水，废水中的污染物质会直接或间接的对人类及大自然的生物体造成损害，并给环境带来极大的危害。在水资源日益紧张的现在，污水处理达标排放和中水回用越来越受到大家的重视。
现有技术公开了申请号为：CN201520797258.9的一种智能型一体化污水处理设备包括智能型一体化污水处理设备本体，所述智能型一体化污水处理设备本体设置有三个处理等级，分别为一级处理、二级处理、三级处理，所述一级处理设置有水解酸化系统，所述二级处理设置有生化系统、沉淀池，所述三级处理包括过滤消毒装置，所述智能型一体化污水处理设备本体采用PLC控制，所述智能型一体化污水处理设备本体设置有提升泵，所述智能型一体化污水处理设备本体设置有液位仪，但是该现有技术污水在进行与药物进行反应时，污水运动的运动速度相对比较缓慢，容易导致污水与药物反应较慢。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种智能型一体化污水处理设备，以解决现有的污水在进行与药物进行反应时，污水运动的运动速度相对比较缓慢，容易导致污水与药物反应较慢的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种智能型一体化污水处理设备，其结构包括进污管、固定吊环、加药处理箱体、控制按钮、控制箱、电机、支撑底板、储物箱、固定杆、机体，所述进污管安装于加药处理箱体顶部外表面中端，所述固定吊环底部与加药处理箱体顶部外表面四角相焊接，所述加药处理箱体位于机体左侧面，所述控制按钮安装于控制箱正前方上端，所述控制箱设于加药处理箱体正前方上端，所述电机右侧面与固定杆左端相连接，所述支撑底板顶部外表面与电机底部相贴合，所述储物箱安装于加药处理箱体正前方右侧下端，所述固定杆右端底部与支撑底板顶部外表面相焊接，所述加药处理箱体包括外壳、限位块、弹簧、电磁板、线圈、导线、铁块、处理室、连接口、电路板，所述限位块位于弹簧左侧并相贴合，所述弹簧设于处理室左侧并与电磁板相连接，所述电磁板位于线圈右侧并相贴合，所述线圈下方与导线前端相连接，所述导线末端与连接口左侧相连接，所述铁块安装于处理室内壁，所述处理室设于外壳内侧，所述连接口安装于电路板左侧。
进一步地，所述控制按钮为圆柱体结构并且直径为6cm。
进一步地，所述支撑底板顶部外表面与机体顶部相焊接。
进一步地，所述外壳与机体相贴合。
进一步地，所述处理室与进污管相连接。
进一步地，所述支撑底板由不锈钢制成使其具有防锈作用。
进一步地，所述控制按钮由pvc制成。
有益效果
本实用新型一种智能型一体化污水处理设备，在结构上设有加药处理箱体，通过电路板上的连接口的导线对其线圈进行通电，然后使线圈得电，通过线圈使电磁板产生电磁力，将铁块向外吸，使铁块向外一点，然后电路板断电，使电磁板失去电磁力，通过弹簧将铁块推近，通过电路板控制电磁板，反复通断电，使铁块反复振动，加快污水与处理药的反应。
