申请日2018.05.14
公开(公告)日2019.01.04
IPC分类号C02F1/52; C02F103/34
摘要
本实用新型公开了一种药物中间体废水渗析式处理装置，包括基体、混合箱和拦截网，所述基体内部的下表面开设有滑轨，所述混合箱的内部设置有连接杆，所述连接杆的表面焊接有短杆，所述连接杆前端的下方安装有手摇柄，所述混合箱的右侧连接有出液管道，所述混合箱的表面固定有把手，所述混合箱的下表面紧贴有塑料光滑膜，所述拦截网的内部设置有孔槽，所述拦截网的四角均安装有支架杆，所述液压杆的外侧安装有液压缸，所述基体上表面边缘安装有支柱，所述套杆的内侧设置有进液口。该药物中间体废水渗析式处理装置结构简单使用，造价成本低，采用不完全封闭式操作，有利于处理过程的检测，当废水处理不够彻底时，能够做出及时的反应。
翻译权利要求书

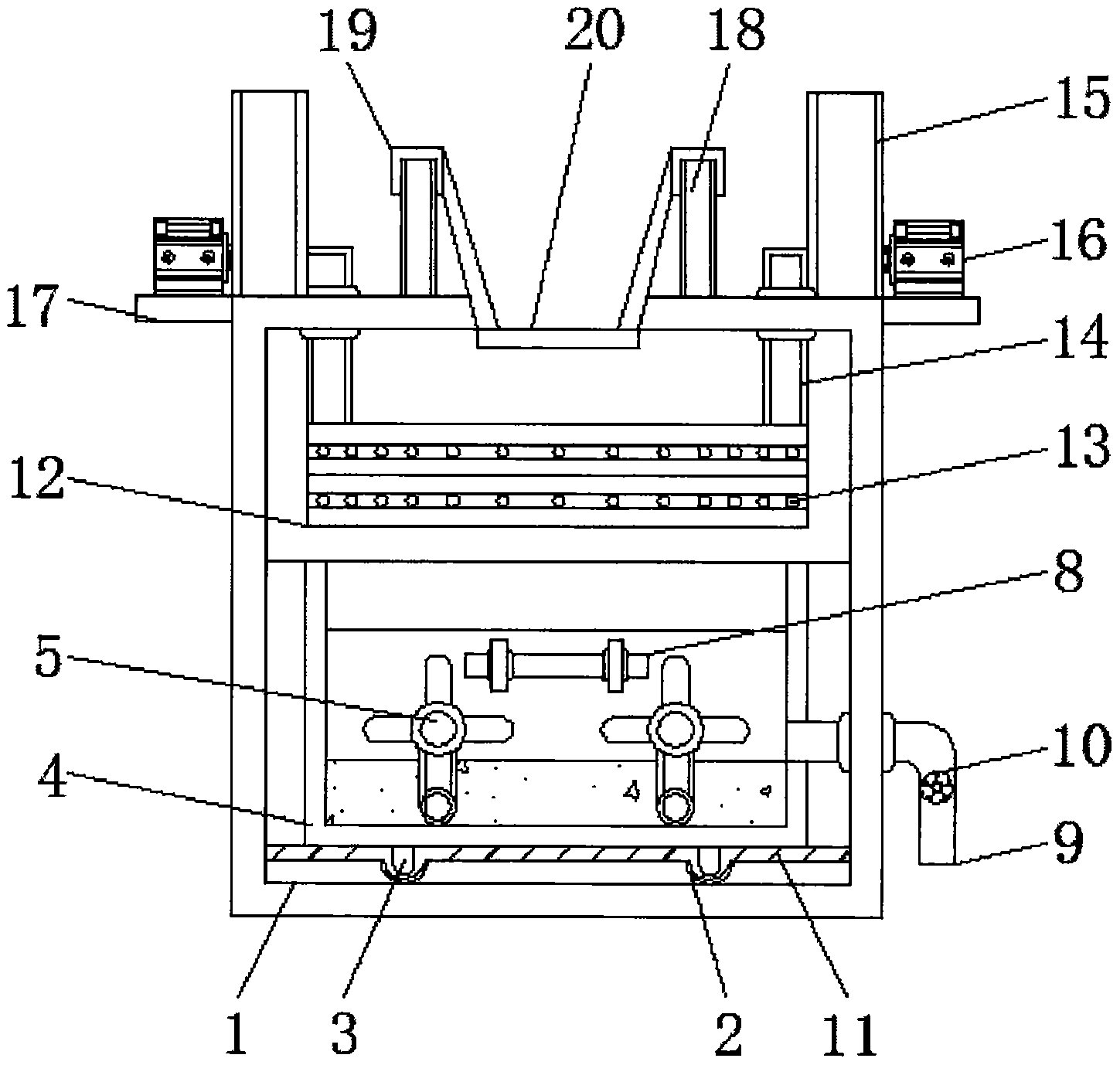

1.一种药物中间体废水渗析式处理装置，包括基体(1)、混合箱(4)和拦截网(12)，其特征在于：所述基体(1)内部的下表面开设有滑轨(2)，且滑轨(2)的内部安装有滑块(3)，所述混合箱(4)的内部设置有连接杆(5)，且混合箱(4)位于滑块(3)的上方，所述连接杆(5)的表面焊接有短杆(6)，所述连接杆(5)前端的下方安装有手摇柄(7)，所述混合箱(4)的右侧连接有出液管道(9)，且出液管道(9)的表面安装有阀门(10)，所述混合箱(4)的表面固定有把手(8)，所述混合箱(4)的下表面紧贴有塑料光滑膜(11)，所述拦截网(12)的内部设置有孔槽(13)，且拦截网(12)位于混合箱(4)的上方，所述拦截网(12)的四角均安装有支架杆(14)，且支架杆(14)的上端侧面焊接有液压杆(15)，所述液压杆(15)的外侧安装有液压缸(16)，且液压缸(16)的下方固定有支撑平板(17)，所述基体(1)上表面边缘安装有支柱(18)，且支柱(18)的外侧设置有套杆(19)，所述套杆(19)的内侧设置有进液口(20)。
2.根据权利要求1所述的一种药物中间体废水渗析式处理装置，其特征在于：所述基体(1)通过滑轨(2)和滑块(3)与混合箱(4)之间滑动连接，且混合箱(4)的下表面与塑料光滑膜(11)的上表面之间贴合，而且塑料光滑膜(11)的厚度为0.2mm。
3.根据权利要求1所述的一种药物中间体废水渗析式处理装置，其特征在于：所述短杆(6)在连接杆(5)的表面均匀分布有多个，且短杆(6)之间与连接杆(5)之间均关于混合箱(4)底面的竖直中心线对称。
4.根据权利要求1所述的一种药物中间体废水渗析式处理装置，其特征在于：所述孔槽(13)在拦截网(12)内部均匀分布有多个，且拦截网(12)通过支架杆(14)与液压杆(15)之间连接，而且支架杆(14)的上端与液压杆(15)之间焊接。
5.根据权利要求1所述的一种药物中间体废水渗析式处理装置，其特征在于：所述支架杆(14)的中轴线与液压杆(15)的中轴线重合，且液压缸(16)通过液压杆(15)与支架杆(14)之间构成伸缩结构。
6.根据权利要求1所述的一种药物中间体废水渗析式处理装置，其特征在于：所述套杆(19)之间相互平行，且套杆(19)的内径是支柱(18)外径的1.2倍，而且进液口(20)通过套杆(19)与支柱(18)之间连接。
说明书
一种药物中间体废水渗析式处理装置
技术领域
本实用新型涉及药物中间体生产设备技术领域，具体为一种药物中间体废水渗析式处理装置。
背景技术
所谓医药中间体，实际上是一些用于药品合成工艺过程中的一些化工原料或化工产品。这种化工产品，不需要药品的生产许可证，在普通的化工厂即可生产，只要达到一些的级别，即可用于药品的合成，我国每年约需与化工配套的原料和中间体2000多种，需求量达250万吨以上。经过30多年的发展，我国医药生产所需的化工原料和中间体基本能够配套，只有少部分需要进口。而且由于我国资源比较丰富，原材料价格较低，有许多中间体实现了大量出口，在生产药物中间体的过程中往往会产生大量的废水，但是药物中间体废水处理装置结构复杂，造价成本高，采用封闭式操作，不利于处理过程的检测，当废水处理不够彻底时，不能做出及时的反应，针对上述问题，我们提出了一种药物中间体废水渗析式处理装置。
实用新型内容
本实用新型的目的在于提供一种药物中间体废水渗析式处理装置，以解决上述背景技术中提出一般的药物中间体废水处理装置结构复杂，造价成本高，采用封闭式操作，不利于处理过程的检测，当废水处理不够彻底时，不能做出及时的反应的问题。
为实现上述目的，本实用新型提供如下技术方案：一种药物中间体废水渗析式处理装置，包括基体、混合箱和拦截网，所述基体内部的下表面开设有滑轨，且滑轨的内部安装有滑块，所述混合箱的内部设置有连接杆，且混合箱位于滑块的上方，所述连接杆的表面焊接有短杆，所述连接杆前端的下方安装有手摇柄，所述混合箱的右侧连接有出液管道，且出液管道的表面安装有阀门，所述混合箱的表面固定有把手，所述混合箱的下表面紧贴有塑料光滑膜，所述拦截网的内部设置有孔槽，且拦截网位于混合箱的上方，所述拦截网的四角均安装有支架杆，且支架杆的上端侧面焊接有液压杆，所述液压杆的外侧安装有液压缸，且液压缸的下方固定有支撑平板，所述基体上表面边缘安装有支柱，且支柱的外侧设置有套杆，所述套杆的内侧设置有进液口。
优选的，所述基体通过滑轨和滑块与混合箱之间滑动连接，且混合箱的下表面与塑料光滑膜的上表面之间贴合，而且塑料光滑膜的厚度为0.2mm。
优选的，所述短杆在连接杆的表面均匀分布有多个，且短杆之间与连接杆之间均关于混合箱底面的竖直中心线对称。
优选的，所述孔槽在拦截网内部均匀分布有多个，且拦截网通过支架杆与液压杆之间连接，而且支架杆的上端与液压杆之间焊接。
优选的，所述支架杆的中轴线与液压杆的中轴线重合，且液压缸通过液压杆与支架杆之间构成伸缩结构。
优选的，所述套杆之间相互平行，且套杆的内径是支柱外径的1.2倍，而且进液口通过套杆与支柱之间连接。
与现有技术相比，本实用新型的有益效果是：该药物中间体废水渗析式处理装置结构简单使用，造价成本低，采用不完全封闭式操作，有利于处理过程的检测，当废水处理不够彻底时，能够做出及时的反应，该药物中间体废水渗析式处理装置的基体通过滑轨和滑块与混合箱之间滑动连接，在使用该装置之前，首先用手握住把手，将其向外侧拉动，使得滑块沿着滑轨方向向外侧移动，直至将混合箱从基体的内部拉出，然后往混合箱的内部注入废水处理常用的絮凝剂，当絮凝剂与废水融合时，便会产生压缩双电层，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花，絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果，通过转动手摇柄，可以使得连接杆和短杆进行旋转，当短杆进行自我旋转时能够搅动混合箱内部的絮凝剂，加快废水与絮凝剂的融合速度，从而提高该装置的废水处理效率，孔槽在拦截网内部均匀分布有多个，当废水通过拦截网时，废水内部的较大颗粒无法通过孔槽会被拦截网进行拦截，而剩下的废水会渗析通过拦截网落入混合箱的内部，该项设置能够有效地将废水中的固体颗粒进行剔除，避免固体颗粒对后续废水处理造成影响，当拦截网内部的废渣残留物过多时，可以通过控制液压缸，使得液压杆的长度伸长，从而将支架杆和拦截网向上拖动，直至将拦截网从基体的内部拉出，该项设置便于拦截网内部废渣的及时清理，避免了拦截网内部孔槽发生堵塞。
