申请日2018.04.10
公开(公告)日2018.12.07
IPC分类号C02F1/50
摘要
本实用新型公开了一种污水处理水箱自洁消毒器，其结构包括手把、释能器、防倒吸装置、底座、支撑杆、加强筋、支撑架、基座、柜门、按钮、显示表、控制柜、指示灯、连接导线、固定架，手把嵌入安装于柜门的正表面，柜门与控制柜铰链连接，控制柜的底部与支撑架的顶端相焊接，支撑架的底部与基座的上表面相黏合，本实用新型一种污水处理水箱自洁消毒器，结构上设有防倒吸装置，嵌入安装于释能器的外侧，当有气体经过导气管后，推动连接块左侧的挡块，使其向左压缩由支撑块固定安装的复位弹簧，使得导气管与排气管导通，从而使气体顺利排出，而外界的水由于挡块的存在而无法进入释能器内部，保证自洁消毒器的正常运行。
权利要求书

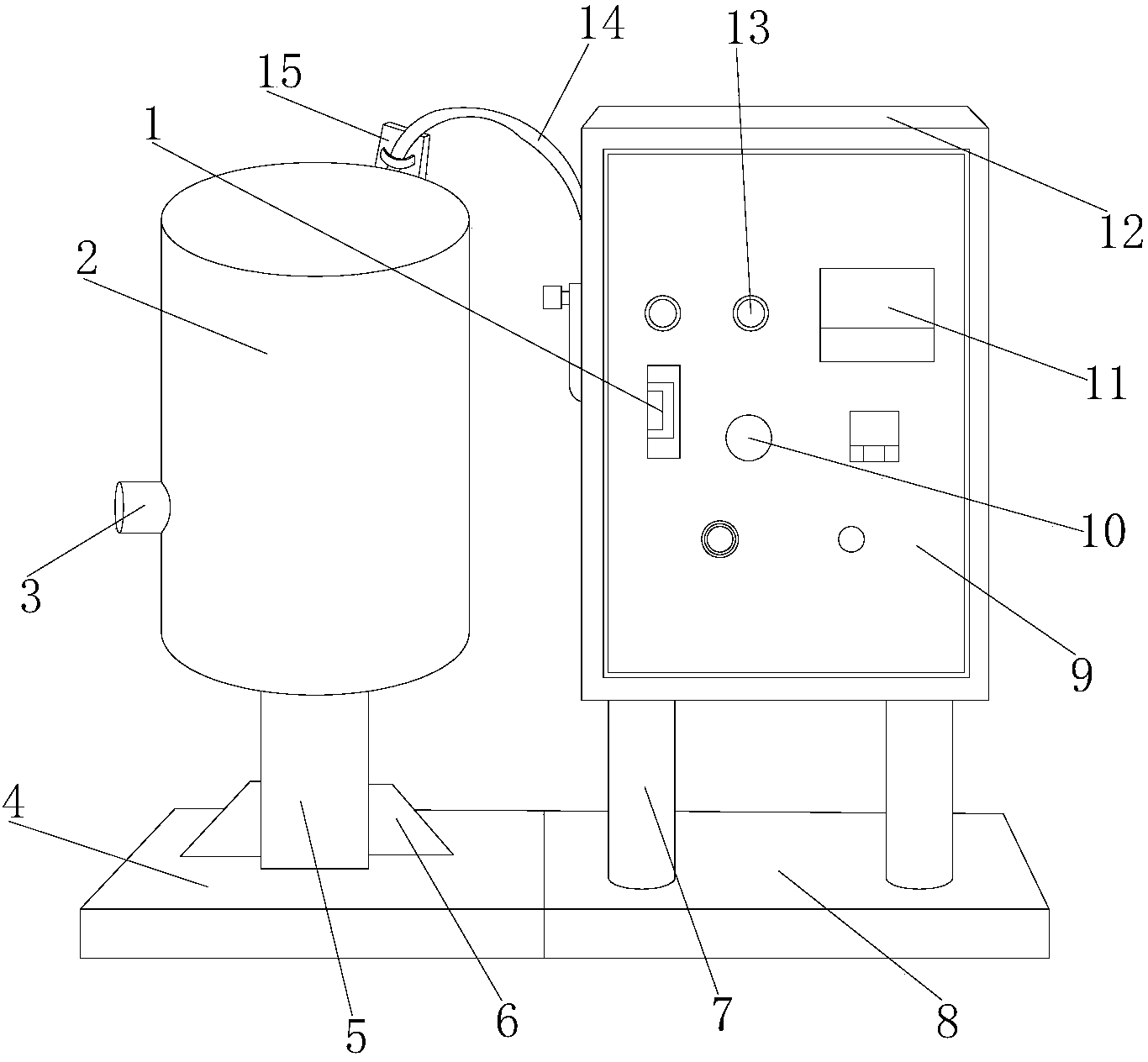

1.一种污水处理水箱自洁消毒器，其特征在于：其结构包括手把(1)、释能器(2)、防倒吸装置(3)、底座(4)、支撑杆(5)、加强筋(6)、支撑架(7)、基座(8)、柜门(9)、按钮(10)、显示表(11)、控制柜(12)、指示灯(13)、连接导线(14)、固定架(15)，所述手把(1)嵌入安装于柜门(9)的正表面，所述柜门(9)与控制柜(12)铰链连接，所述控制柜(12)的底部与支撑架(7)的顶端相焊接，所述支撑架(7)的底部与基座(8)的上表面相黏合，所述基座(8)的左侧与底座(4)相焊接，所述底座(4)的上表面嵌有支撑杆(5)，所述支撑杆(5)的外侧与加强筋(6)相黏合，所述加强筋(6)的底部嵌入安装于底座(4)的上表面，所述释能器(2)的右侧设有控制柜(12)，所述指示灯(13)嵌入安装于柜门(9)的正表面，所述显示表(11)的背面与柜门(9)的正表面相黏合，所述释能器(2)的外侧与固定架(15)相焊接，所述固定架(15)与连接导线(14)相连接，所述连接导线(14)的右侧嵌入安装于控制柜(12)的左侧，所述防倒吸装置(3)包括支撑块(301)、排气管(302)、保护外壳(303)、导气管(304)、连接块(305)、挡块(306)、复位弹簧(307)，所述支撑块(301)与保护外壳(303)的内侧相嵌套，所述保护外壳(303)与连接块(305)为一体化结构，所述导气管(304)嵌入安装于保护外壳(303)的右端，所述保护外壳(303)的内侧嵌有导气管(304)，所述挡块(306)的左侧与复位弹簧(307)相焊接，所述复位弹簧(307)与支撑块(301)相连接，所述导气管(304)的左侧设有挡块(306)，所述释能器(2)的左侧嵌有保护外壳(303)。
2.根据权利要求1所述的一种污水处理水箱自洁消毒器，其特征在于：所述支撑杆(5)的外侧与加强筋(6)相黏合，所述加强筋(6)的底部嵌入安装于底座(4)的上表面。
3.根据权利要求1所述的一种污水处理水箱自洁消毒器，其特征在于：所述释能器(2)的左侧嵌有防倒吸装置(3)，所述释能器(2)的底部与支撑杆(5)相连接。
4.根据权利要求1所述的一种污水处理水箱自洁消毒器，其特征在于：所述柜门(9)的正表面嵌有按钮(10)，所述按钮(10)的上方设有指示灯(13)。
5.根据权利要求1所述的一种污水处理水箱自洁消毒器，其特征在于：所述指示灯(13)的直径为3cm。
说明书
一种污水处理水箱自洁消毒器
技术领域
本实用新型是一种污水处理水箱自洁消毒器，属于自洁消毒器领域。
背景技术
由于水箱及水池的水有时长期停留，致使遭受各种微生物、细菌等的污染，而使水的水质指标达不到卫生标准，造成池水的二次污染，目前，我国经济处于飞速发展时期，公寓、写字楼等高层建筑大量涌现，人们直接用于水箱的水量越来越大;如果二次污染严重，将威胁着人们的生活。长期存入的水不循环，由于环境的原因，使水中的藻类大量繁殖。要消灭水箱及水池的二次污染，必须对水进行适当的消毒和定期清洗，传统的各种消毒措施比较繁琐;费用高，有时还要停水，给用户造成一定的不便。水箱自洁消毒器通过水的自体循环，同时加入适当的强氧化物质，即可达到对水体的消毒。
现有技术公开了申请号为：CN201720768789.4的一种污水处理水箱自洁消毒器，包括污水处理水箱、防水灯罩、包裹盒、支水管道和喷头，所述污水处理水箱的表面上设置有第一水泵和第二水泵，所述防水灯罩固定在污水处理水箱的内壁上，且防水灯罩包裹有紫外线杀菌灯，所述紫外线杀菌灯固定在污水处理水箱的内壁上，且紫外线杀菌灯与控制装置通过电性连接，所述控制装置固定在污水处理水箱的表面上，但是该现有技术排气管道容易产生倒吸现象，导致消毒器进水损坏。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水处理水箱自洁消毒器，以解决现有排气管道容易产生倒吸现象，导致消毒器进水损坏的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水处理水箱自洁消毒器，其结构包括手把、释能器、防倒吸装置、底座、支撑杆、加强筋、支撑架、基座、柜门、按钮、显示表、控制柜、指示灯、连接导线、固定架，所述手把嵌入安装于柜门的正表面，所述柜门与控制柜铰链连接，所述控制柜的底部与支撑架的顶端相焊接，所述支撑架的底部与基座的上表面相黏合，所述基座的左侧与底座相焊接，所述底座的上表面嵌有支撑杆，所述支撑杆的外侧与加强筋相黏合，所述加强筋的底部嵌入安装于底座的上表面，所述释能器的右侧设有控制柜，所述指示灯嵌入安装于柜门的正表面，所述显示表的背面与柜门的正表面相黏合，所述释能器的外侧与固定架相焊接，所述固定架与连接导线相连接，所述连接导线的右侧嵌入安装于控制柜的左侧，所述防倒吸装置包括支撑块、排气管、保护外壳、导气管、连接块、挡块、复位弹簧，所述支撑块与保护外壳的内侧相嵌套，所述保护外壳与连接块为一体化结构，所述导气管嵌入安装于保护外壳的右端，所述保护外壳的内侧嵌有导气管，所述挡块的左侧与复位弹簧相焊接，所述复位弹簧与支撑块相连接，所述导气管的左侧设有挡块，所述释能器的左侧嵌有保护外壳。
进一步地，所述支撑杆的外侧与加强筋相黏合，所述加强筋的底部嵌入安装于底座的上表面。
进一步地，所述释能器的左侧嵌有防倒吸装置，所述释能器的底部与支撑杆相连接。
进一步地，所述柜门的正表面嵌有按钮，所述按钮的上方设有指示灯。
进一步地，所述指示灯的直径为3cm。
进一步地，所述按钮由合成塑料制成，坚硬耐用。
进一步地，所述柜门为长方体结构。
有益效果
本实用新型一种污水处理水箱自洁消毒器，结构上设有防倒吸装置，嵌入安装于释能器的外侧，当有气体经过导气管后，推动连接块左侧的挡块，使其向左压缩由支撑块固定安装的复位弹簧，使得导气管与排气管导通，从而使气体顺利排出，而外界的水由于挡块的存在而无法进入释能器内部，保证自洁消毒器的正常运行。
