申请日2018.05.11
公开(公告)日2019.01.11
IPC分类号C02F1/00; B01D29/11; B01D29/64; C02F103/38
摘要
本实用新型公开了一种塑料加工用废水处理装置，包括箱体，所述箱体顶部的右侧固定连接有转向电机箱，所述转向电机箱的内壁的顶部固定连接有转向电动机，所述转向电动机输出轴的一端固定连接有传动轴，所述传动轴的底端依次贯穿转向电动机和箱体并且延伸至箱体的内部，所述传动轴的表面并且位于箱体的内部固定连接有半圆块，所述半圆块的一侧固定连接有连接板，所述连接板的一侧固定连接有圆柱，本实用新型涉及废水处理装置技术领域。该塑料加工用废水处理装置，解决了传统废水处理装置在过滤废水时不能对过滤网清洗的问题，使得废水处理装置可以一分为二，一边过滤一边被清洗，大大的提高了塑料加工用废水处理装置的效率。
翻译权利要求书

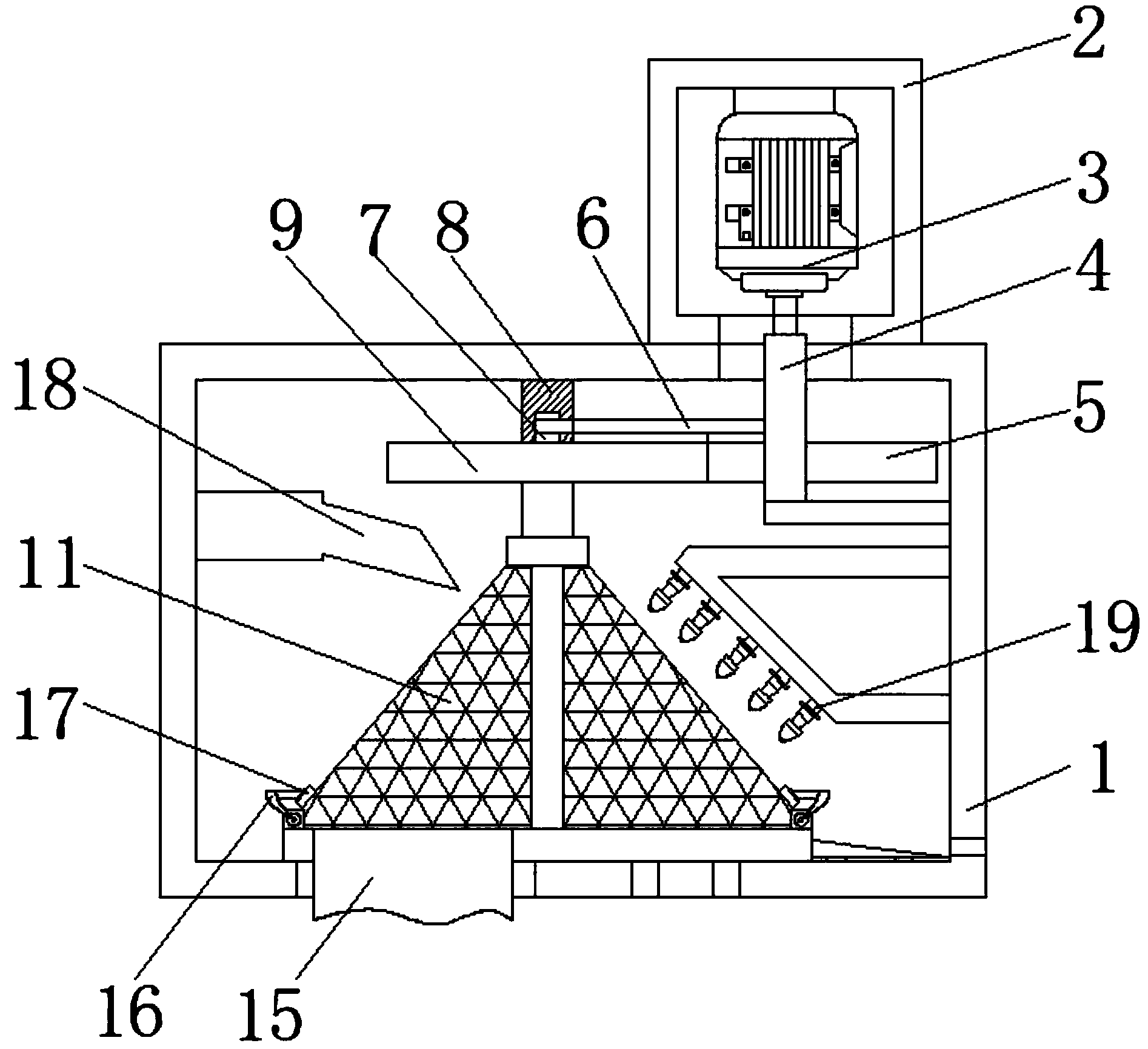

1.一种塑料加工用废水处理装置，包括箱体(1)，其特征在于：所述箱体(1)顶部的右侧固定连接有转向电机箱(2)，所述转向电机箱(2)的内壁的顶部固定连接有转向电动机(3)，所述转向电动机(3)输出轴的一端固定连接有传动轴(4)，所述传动轴(4)的底端依次贯穿转向电动机(3)和箱体(1)并且延伸至箱体(1)的内部，所述传动轴(4)的表面并且位于箱体(1)的内部固定连接有半圆块(5)，所述半圆块(5)的一侧固定连接有连接板(6)，所述连接板(6)的一侧固定连接有圆柱(7)，所述箱体(1)内壁的顶部通过转动座转动连接有活动轴(8)，所述活动轴(8)的表面固定连接有弧形卡盘(9)，所述弧形卡盘(9)的表面开设有滑动槽(10)，所述活动轴(8)的表面并且位于弧形卡盘(9)的底部固定连接有滤水锥形网(11)，所述滤水锥形网(11)的底部固定连接有固定卡块(12)，所述箱体(1)内壁的底部固定连接有圆形导轨块(13)，所述圆形导轨块(13)的内壁开设有滑槽(14)。
2.根据权利要求1所述的一种塑料加工用废水处理装置，其特征在于：所述滤水锥形网(11)的底部活动连接有出水管(15)，所述出水管(15)的底端贯穿箱体(1)并且延伸至箱体(1)的底部。
3.根据权利要求1所述的一种塑料加工用废水处理装置，其特征在于：所述滤水锥形网(11)两侧的底部均转动连接有转动弯板(16)。
4.根据权利要求3所述的一种塑料加工用废水处理装置，其特征在于：所述转动弯板(16)的一侧转动连接有磁块杆(17)。
5.根据权利要求1所述的一种塑料加工用废水处理装置，其特征在于：所述箱体(1)内壁的左侧通过废水管连通有原水管(18)。
6.根据权利要求1所述的一种塑料加工用废水处理装置，其特征在于：所述箱体(1)内壁的右侧通过清洗管连通有喷水头(19)。
说明书
一种塑料加工用废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种塑料加工用废水处理装置。
背景技术
塑料是以单体为原料，通过加聚或缩聚反应聚合而成的高分子化合物，俗称塑料或树脂，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂、色料等添加剂组成。塑料的主要成分是树脂。树脂这一名词最初是由动植物分泌出的脂质而得名，如松香、虫胶等，树脂是指尚未和各种添加剂混合的高分子化合物。树脂约占塑料总重量的五分之二。塑料的基本性能主要决定于树脂的本性，但添加剂也起着重要作用。有些塑料基本上是由合成树脂所组成，不含或少含添加剂，如有机玻璃、聚苯乙烯等。从历史上看，废水被看成是一种有害的东西，需要以最廉价的、尽可能不影响环境的方式处置。这意味着，可以采用现场处置系统，如茅厕产生的废水，直接排放到江河湖泊。
传统的塑料加工用废水处理装置在过滤废水时并不能对过滤网进行清洗，一般经过长时间的过滤后直至过滤效果不良时才对过滤网进行清洗，这种做法严重影响过滤效率，不利于废水处理持续稳定进行。
实用新型内容
针对现有技术的不足，本实用新型提供了一种塑料加工用废水处理装置，解决了传统废水处理装置在过滤废水时不能同时对过滤网清洗的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种塑料加工用废水处理装置，包括箱体，所述箱体顶部的右侧固定连接有转向电机箱，所述转向电机箱的内壁的顶部固定连接有转向电动机，所述转向电动机输出轴的一端固定连接有传动轴，所述传动轴的底端依次贯穿转向电动机和箱体并且延伸至箱体的内部，所述传动轴的表面并且位于箱体的内部固定连接有半圆块，所述半圆块的一侧固定连接有连接板，所述连接板的一侧固定连接有圆柱，所述箱体内壁的顶部通过转动座转动连接有活动轴，所述活动轴的表面固定连接有弧形卡盘，所述弧形卡盘的表面开设有滑动槽，所述活动轴的表面并且位于弧形卡盘的底部固定连接有滤水锥形网，所述滤水锥形网的底部固定连接有固定卡块，所述箱体内壁的底部固定连接有圆形导轨块，所述圆形导轨块的内壁开设有滑槽。
优选的，所述滤水锥形网的底部活动连接有出水管，所述出水管的底端贯穿箱体并且延伸至箱体的底部。
优选的，所述滤水锥形网两侧的底部均转动连接有转动弯板。
优选的，所述转动弯板的一侧转动连接有磁块杆。
优选的，所述箱体内壁的左侧通过废水管连通有原水管。
优选的，所述箱体内壁的右侧通过清洗管连通有喷水头。
有益效果
本实用新型提供了一种塑料加工用废水处理装置。具备以下有益效果：
(1)、该塑料加工用废水处理装置，通过传动轴的底端依次贯穿转向电动机和箱体并且延伸至箱体的内部，传动轴的表面并且位于箱体的内部固定连接有半圆块，半圆块的一侧固定连接有连接板，连接板的一侧固定连接有圆柱，箱体内壁的顶部通过转动座转动连接有活动轴，活动轴的表面固定连接有弧形卡盘，弧形卡盘的表面开设有滑动槽，活动轴的表面并且位于弧形卡盘的底部固定连接有滤水锥形网，连接板、圆柱和弧形卡盘的联合设置，解决了传统废水处理装置在过滤废水时不能对过滤网清洗的问题，使得废水处理装置可以一分为二，一边过滤一边被清洗，大大的提高了塑料加工用废水处理装置的效率。
(2)、该塑料加工用废水处理装置，通过箱体内壁的右侧通过清洗管连通有喷水头，滤水锥形网的底部活动连接有出水管，出水管和喷水头的联合设置，使得传统塑料用废水能够充分利用过滤网对其处理，多喷头可以减少清理的时间，大大的提高了废水处理装置的可靠性和稳定性。
