申请日2018.05.10
公开(公告)日2018.09.18
IPC分类号C02F1/02; B01F7/18
摘要
本发明公开了一种用于污水站污水升温装置，包括一种用于污水站污水升温装置，包括污水池，所述污水池的整体呈长方体结构，且污水池的相对的两侧内壁分别焊接有第一C形轨道和第二C形轨道，且第一C形轨道和第二C形轨道的滑槽内均滑动连接有T形滑块，且两个T形滑块的外壁之间焊接有同一个圆锥辊子轴承，圆锥辊子轴承的外圈上表面通过螺栓固定有弓形支固定杆，弓形支固定杆的中间焊接有固定卡环，弓形固定杆靠近第一C形轨道的一端上表面通过螺栓固定有固定架，固定架的中间卡接有驱动电机。本发明可以实时监测到待加热的污水的温度，从而根据需要调整导热管与污水接触深度以及电加热器的加热档位以提高加热速率。
翻译权利要求书

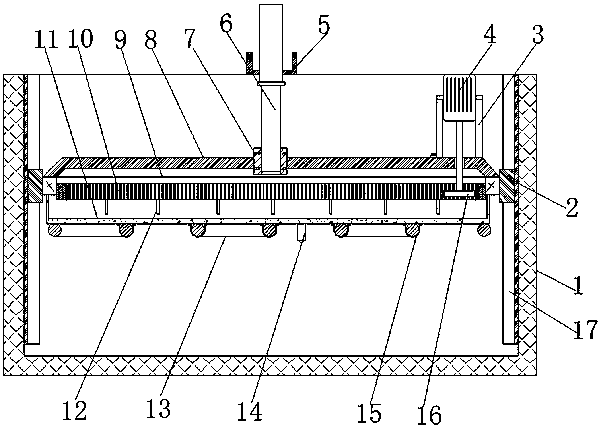

1.一种用于污水站污水升温装置，包括污水池(1)，其特征在于，所述污水池(1)的整体呈长方体结构，且污水池(1)的相对的的两侧内壁分别焊接有第一C形轨道(17)和第二C形轨道(18)，且第一C形轨道(17)和第二C形轨道(18)的滑槽内均滑动连接有T形滑块(2)，且两个T形滑块(2)的外壁之间焊接有同一个圆锥辊子轴承(9)，所述圆锥辊子轴承(9)的外圈上表面通过螺栓固定有弓形支固定杆(8)，且弓形支固定杆(8)的中间焊接有固定卡环(7)，所述弓形固定杆(8)靠近第一C形轨道(17)的一端上表面通过螺栓固定有固定架(3)，且固定架(3)的中间卡接有驱动电机(4)，所述圆锥辊子轴承(9)的内圈内壁焊接有齿轮环(10)，且圆锥辊子轴承(9)内圈的下表面通过螺栓固定有安装吊杆(11)，所述安装吊杆(11)的下表面通过螺钉固定有呈之字形分布的导热管(13)，所述污水池(1)的外壁靠近顶端分别通过螺栓固定有控制器(19)和电加热器，所述污水池(1)的顶端开口处横跨有开口向上的槽钢横梁(5)，且槽钢横梁(5)的中部开有安装孔(20)，所述安装孔(20)内焊接有电动推杆(6)。
2.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述电动推杆(6)和驱动电机(4)均通过导线连接有开关，且开关均通过信号线与控制器(19)的信号输出端相连。
3.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述电动推杆(6)延长杆的顶端圆周外壁与固定卡环(7)的内壁之间形成过盈配合，且电动推杆(6)的长度大于等于污水池(1)的深度。
4.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述齿轮环(10)的下表面通过螺栓固定有等距离分布的挡板(12)，且挡板(12)的低端与安装吊杆(11)之间留有间隙。
5.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述安装吊杆(11)的下表面通过螺钉固定有温度传感器(14)，且温度传感器(14)通过信号线与控制器(19)的信号输入端相连。
6.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述固定架(3)的长度等于污水池(1)的深度，且电动推杆(4)的输出轴顶端通过连轴器固定有传动杆，传动杆的低端焊接有主动齿轮(16)，主动齿轮(16)与齿轮环(10)互相啮合。
7.根据权利要求1所述的一种用于污水站污水升温装置，其特征在于，所述安装吊杆(11)的下表面通过螺栓固定有等距离分布的抱箍(15)。
说明书
一种用于污水站污水升温装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于污水站污水升温装置。
背景技术
为了提高污水池内的污水与化学剂的反应速率往往需要定时对污水池内的污水进行升温，有些污水站需要对污水进行升温后进行下一步操作，目前普遍做法是直接加热，即将加热棒伸入至污水池中，或者在污水池的池底设一个隔层，在隔层的下方对隔层进行加热，然而这种方法热效率低，不够节能，且加热效果不佳，因此就需要一种加热效率高且自动化程度高的污水加热设备。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水站污水升温装置。
为了实现上述目的，本发明采用了如下技术方案：
一种用于污水站污水升温装置，包括一种用于污水站污水升温装置，包括污水池，所述污水池的整体呈长方体结构，且污水池的相对的的两侧内壁分别焊接有第一C形轨道和第二C形轨道，且第一C形轨道和第二C形轨道的滑槽内均滑动连接有T形滑块，且两个T形滑块的外壁之间焊接有同一个圆锥辊子轴承，所述圆锥辊子轴承的外圈上表面通过螺栓固定有弓形支固定杆，且弓形支固定杆的中间焊接有固定卡环，所述弓形固定杆靠近第一C形轨道的一端上表面通过螺栓固定有固定架，且固定架的中间卡接有驱动电机，所述圆锥辊子轴承的内圈内壁焊接有齿轮环，且圆锥辊子轴承内圈的下表面通过螺栓固定有安装吊杆，所述安装吊杆的下表面通过螺钉固定有呈之字形分布的导热管，所述污水池的外壁靠近顶端分别通过螺栓固定有控制器和电加热器，所述污水池的顶端开口处横跨有开口向上的槽钢横梁，且槽钢横梁的中部开有安装孔，所述安装孔内焊接有电动推杆。
优选的，所述电动推杆和驱动电机均通过导线连接有开关，且开关均通过信号线与控制器的信号输出端相连。
优选的，所述电动推杆延长杆的顶端圆周外壁与固定卡环的内壁之间形成过盈配合，且电动推杆的长度大于等于污水池的深度。
优选的，所述齿轮环的下表面通过螺栓固定有等距离分布的挡板，且挡板的低端与安装吊杆之间留有间隙。
优选的，所述安装吊杆的下表面通过螺钉固定有温度传感器，且温度传感器通过信号线与控制器的信号输入端相连。
优选的，所述固定架的长度等于污水池的深度，且电动推杆的输出轴顶端通过连轴器固定有传动杆，传动杆的低端焊接有主动齿轮，主动齿轮与齿轮环互相啮合。
本发明的有益效果为：
1.通过设置的两个T形滑块和电动推杆以及安装吊杆底部的温度传感器，可以实时监测到待加热的污水的温度，从而根据需要调整导热管与污水接触深度以及电加热器的加热档位以提高加热速率。
2.通过设置的齿轮环和呈之字形分布在安装吊杆底部的导热管，使得导热管散发出的热可以均匀地作用在经过表面的污水，使得污水在导热管的表面形成局部小循环，提高了加热效率。
3.通过设置的齿轮环和主动齿轮以及齿轮环底部的挡板，可以实现对污水池内的污水进行搅拌，从而实现机械性的对污水进行搅拌。
