申请日2018.04.08
公开(公告)日2018.07.27
IPC分类号C02F1/52
摘要
本发明公开了一种养殖场粪污水处理一体化装置及其工艺，包括混凝絮凝一体箱，所述混凝絮凝一体箱包括混凝区、絮凝预混区和絮凝区，所述絮凝预混区设有絮凝剂添加装置。通过在混凝区和絮凝区之间设置絮凝预混区，将絮凝剂添加装置设置在絮凝预混区内，可使经过混凝处理后的粪污水在絮凝预混区先与絮凝剂预先混合，再进入到絮凝区内进行絮凝处理，与现有技术中将絮凝剂直接从絮凝装置中加入相比絮凝混合的更均匀，絮凝处理的效果更好，且混凝絮凝一体箱的体积小，灵活性更好。
权利要求书
1.一种养殖场粪污水处理一体化装置，其特征在于，包括混凝絮凝一体箱，所述混凝絮凝一体箱包括混凝区、絮凝预混区和絮凝区，所述絮凝预混区设有絮凝剂添加装置。
2.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，所述混凝絮凝一体箱包括从右往左依次设置的混凝区、絮凝预混区和絮凝区;所述混凝区与絮凝预混区之间设有使混凝区与絮凝预混区间隔开的第一导流墙，第一导流墙的下端与混凝絮凝一体箱的底部密封连接，第一导流墙的上端低于混凝絮凝一体箱的上端。
3.如权利要求2所述的一种养殖场粪污水处理一体化装置，其特征在于，所述絮凝预混区与絮凝区之间设有使絮凝预混区与絮凝区间隔开的第二导流墙，第二导流墙的上端与混凝絮凝一体箱齐平，第二导流墙的下端与混凝絮凝一体箱的底部之间具有第一间隙。
4.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，所述混凝絮凝一体箱包括混凝区、设置在混凝区下方的絮凝区和设置在混凝区与絮凝区一侧的絮凝预混区，混凝区的下端与絮凝区的上端密封连接，所述絮凝预混区与混凝区和絮凝区通过第三导流墙间隔开，且第三导流墙的上端具有第二间隙和第三导流墙的下端具有第三间隙。
5.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，所述混凝絮凝一体箱的材料为防腐材料。
6.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，所述混凝絮凝一体箱的底部外侧还设有供运输的通道。
7.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，还包括缓冲池和回流阀，所述缓冲池设置在混凝絮凝处理工艺之前。
8.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，所述混凝区和絮凝区均设有搅拌装置。
9.如权利要求1所述的一种养殖场粪污水处理一体化装置，其特征在于，还包括粪污水进水口和粪污水出水口，所述粪污水进水口设置在混凝区的中部，所述粪污水出水口设置在絮凝区的上部。
10.一种养殖场粪污水处理一体化工艺，采用如权利要求1-9任一项所述的一种养殖场粪污水处理一体化装置，其特征在于，包括以下步骤：
S1：养殖场的粪污水进入缓冲池;
S2：缓冲池的粪污水被抽至混凝絮凝一体箱内进行混凝絮凝处理，粪污水先在混凝区添加混凝剂进行混凝处理，混凝处理后的粪污水在絮凝预混区添加絮凝剂进行絮凝预混处理，随后再进入到絮凝区进行絮凝处理;
S3：混凝絮凝处理后的粪污水进入下一工序;
S4：当缓冲池的粪污水抽取速度大于下一工序的处理速度时，打开回流阀，使粪污水回流到缓冲池中。
说明书
一种养殖场粪污水处理一体化装置及其工艺
技术领域
本发明涉及养殖场粪污水处理技术领域，更具体地涉及一种养殖场粪污水处理一体化装置及其工艺。
背景技术
在养殖场污水处理工艺中，混凝和絮凝作为配套使用的两种工艺流程，能够将小颗粒悬浮物形成大颗粒矾花，达到重力沉淀的目的。
混凝是指在粪污水中加入PAC或石灰乳等絮凝剂，使污水中的磷元素形成磷酸钙或磷酸铝，在水中形成颗粒悬浮物。絮凝通常是混凝的下一步工序，继续在污水中加入PAM絮凝剂，让磷酸钙、磷酸铝形成大颗粒矾花。
一般的养殖场污水处理工艺中，混凝池和絮凝池采用土建结构，污水往往在特定的时间点集中排放，所以必须具备一定的容积。比如5000头猪的养殖场，需要5到10m3左右容积的混凝池和絮凝池各一个，配套在整个污水处理工程中，不仅占地面积大，也对后期的改造造成困难。
发明内容
为了解决所述现有技术的不足，本发明提供了一种絮凝效果好且体积小的养殖场粪污水处理一体化装置及其工艺。
本发明所要达到的技术效果通过以下方案实现：一种养殖场粪污水处理一体化装置，包括混凝絮凝一体箱，所述混凝絮凝一体箱包括混凝区、絮凝预混区和絮凝区，所述絮凝预混区设有絮凝剂添加装置。

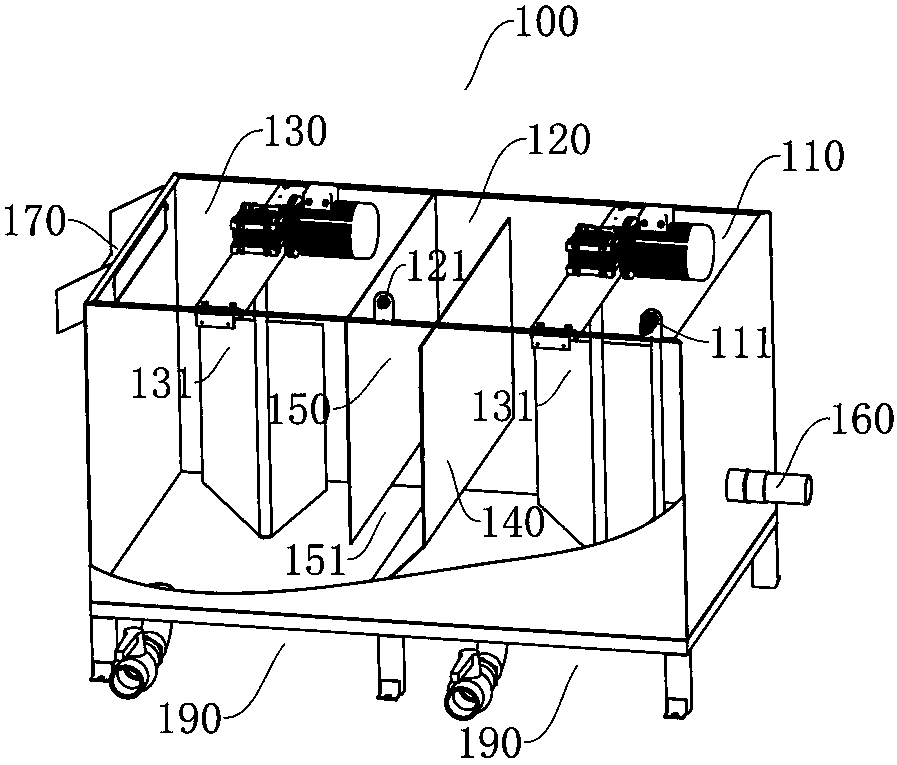

优选地，所述混凝絮凝一体箱包括从右往左依次设置的混凝区、絮凝预混区和絮凝区;所述混凝区与絮凝预混区之间设有使混凝区与絮凝预混区间隔开的第一导流墙，第一导流墙的下端与混凝絮凝一体箱的底部密封连接，第一导流墙的上端低于混凝絮凝一体箱的上端。
优选地，所述絮凝预混区与絮凝区之间设有使絮凝预混区与絮凝区间隔开的第二导流墙，第二导流墙的上端与混凝絮凝一体箱齐平，第二导流墙的下端与混凝絮凝一体箱的底部之间具有第一间隙。
优选地，所述混凝絮凝一体箱包括混凝区、设置在混凝区下方的絮凝区和设置在混凝区与絮凝区一侧的絮凝预混区，混凝区的下端与絮凝区的上端密封连接，所述絮凝预混区与混凝区和絮凝区通过第三导流墙间隔开，且第三导流墙的上端具有第二间隙和第三导流墙的下端具有第三间隙。
优选地，所述混凝絮凝一体箱的材料为防腐材料。
优选地，所述混凝絮凝一体箱的底部外侧还设有供运输的通道。
优选地，还包括缓冲池和回流阀，所述缓冲池设置在混凝絮凝处理工艺之前。
优选地，所述混凝区和絮凝区均设有搅拌装置。
优选地，还包括粪污水进水口和粪污水出水口，所述粪污水进水口设置在混凝区的中部，所述粪污水出水口设置在絮凝区的上部。
一种养殖场粪污水处理一体化工艺，采用上述所述的一种养殖场粪污水处理一体化装置，包括以下步骤：
S1：养殖场的粪污水进入缓冲池;
S2：缓冲池的粪污水被抽至混凝絮凝一体箱内进行混凝絮凝处理，粪污水先在混凝区添加混凝剂进行混凝处理，混凝处理后的粪污水在絮凝预混区添加絮凝剂进行絮凝预混处理，随后再进入到絮凝区进行絮凝处理;
S3：混凝絮凝处理后的粪污水进入下一工序;
S4：当缓冲池的粪污水抽取速度大于下一工序的处理速度时，打开回流阀，使粪污水回流到缓冲池中。
本发明具有以下优点：
1、通过在混凝区和絮凝区之间设置絮凝预混区，将絮凝剂添加装置设置在絮凝预混区内，可使经过混凝处理后的粪污水在絮凝预混区先与絮凝剂预先混合，再进入到絮凝区内进行絮凝处理，与现有技术中将絮凝剂直接从絮凝装置中加入相比絮凝混合的更均匀，絮凝处理的效果更好;
2、本发明申请的混凝絮凝一体箱与现有技术中土建结构的混凝池和絮凝池相比，体积小很多，粪污水抽取速度相同的情况下处理量却不变，且混凝絮凝一体箱可以实现大面积循环搅拌，搅拌更充分，而土建结构的混凝絮凝处理池由于体积大却无法实现大面积搅拌;
3、本发明申请的粪污水处理一体化装置可节约占地，且有了缓冲池作为依托，可根据后续工艺处理量的要求灵活掌握，可控性好;由于混凝絮凝一体箱体积小，还可搬运移动，当污水处理工程后期如要改造或工艺优化时，可以调整位置或者直接搬运走。
