申请日2018.04.08
公开(公告)日2018.08.17
IPC分类号E02B15/06; E02B15/10
摘要
本发明公布了一种污水自动化处理系统，它包括设置在河流两岸的第一固废物处理平台和第二固废物处理平台，第一固废物处理平台与第二固废物处理平台之间分别搭建有一级固废物拦截平台和二级固废物拦截平台，一级固废物拦截平台与二级固废物拦截平台的顶部分别设置有第一轨道和第二轨道，第一轨道和第二轨道上分别安装有第一滑块和第二滑块，第一滑块和第二滑块上分别设置有一级固废物清理机构和二级固废物清理机构，第一滑块和第二滑块与电动机构连接。本发明的目的是提供一种污水自动化处理系统，能够将固废物进行拦截，同时将拦截后的固废物进行清理，解决了河流中“脏、乱、差”等问题，保护了水资源。
权利要求书

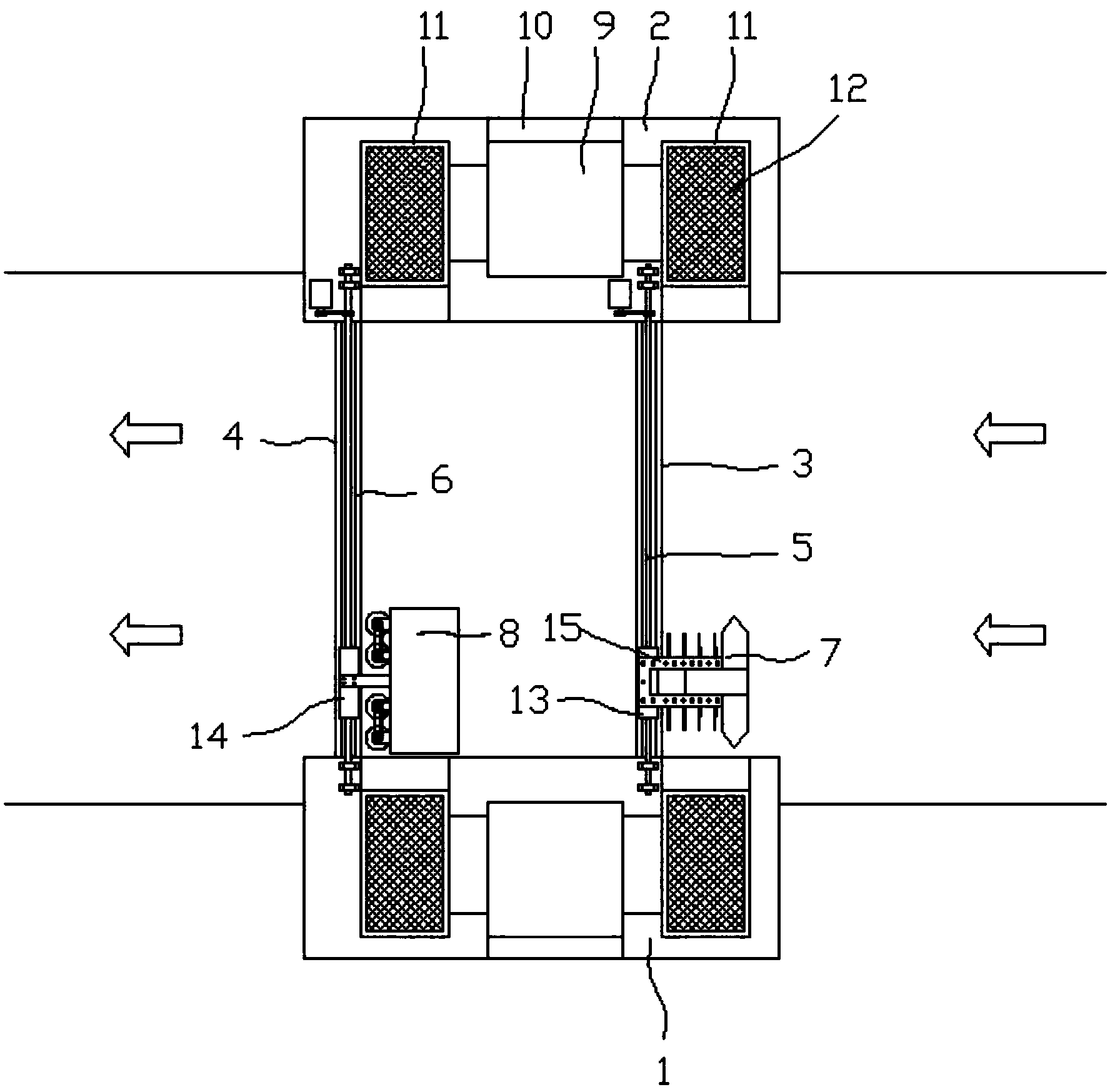

1.一种污水自动化处理系统，其特征在于，它包括设置在河流两岸的第一固废物处理平台(1)和第二固废物处理平台(2)，河流内的上下游且在位于第一固废物处理平台(1)与第二固废物处理平台(2)之间分别搭建有一级固废物拦截平台(3)和二级固废物拦截平台(4)，一级固废物拦截平台(3)与二级固废物拦截平台(4)为网状墙体结构;一级固废物拦截平台(3)与二级固废物拦截平台(4)的顶部分别设置有第一轨道(5)和第二轨道(6)，第一轨道(5)和第二轨道(6)上分别安装有第一第一滑块(13)和第二滑块(14)，第一第一滑块(13)和第二滑块(14)上分别设置有用于将拦截的固废物移送到第一固废物处理平台(1)与第二固废物处理平台(2)的一级固废物清理机构(7)和二级固废物清理机构(8)，第一第一滑块(13)和第二滑块(14)与电动机构连接。
2.根据权利要求1所述的一种污水自动化处理系统，其特征在于，所述一级固废物清理机构(7)包括第一框体(701)与第二框体(704)，第一框体(701)焊接在第二框体(704)的中部，第一框体(701)的两侧均匀分布有多个推杆(702)，第一框体(701)的顶部设置有U形支架(15)，U形支架(15)与第一第一滑块(13)之间通过螺栓固定。
3.根据权利要求2所述的一种污水自动化处理系统，其特征在于，所述第一框体(701)的两侧均设置有推板(705)，推板(705)安装在第二框体(704)内的第一导杆(708)上;推板(705)上均匀分布有多个通孔，推杆(702)活动穿过所述通孔后焊接在第一框体(701)上;第二框体(704)内设置有转轴(707)，转轴(707)的两端分别连接第一滚珠丝杆(712)和第二滚珠丝杆(713)，第一滚珠丝杆(712)和第二滚珠丝杆(713)分别为左旋螺纹和右旋螺纹，推板(705)分别与第一滚珠丝杆(712)、第二滚珠丝杆(713)连接;转轴(707)的中部设置有第一皮带轮(706);第一框体(701)与第二框体(704)的顶部设置有机箱(703)，机箱(703)的内部设置有第一电机(709)，第一电机(709)的输出轴连接第二皮带轮(710);第一皮带轮(706)与第二皮带轮(710)之间通过驱动皮带(711)连接。
4.根据权利要求1所述的一种污水自动化处理系统，其特征在于，所述二级固废物清理机构(8)包括固废物容纳筐(801)，固废物容纳筐(801)与第一滑块(13)之间通过连接座(803)连接;连接座(803)包括板体(8031)和设置在板体(8031)下端的垫块(8032);固废物容纳筐(801)在接近二级固废物拦截平台(4)的一侧设置有两组相对旋转并且能够将固废物甩向固废物容纳筐(801)内的固废物清扫机构，固废物容纳筐(801)顺沿第二轨道(6)方向的两侧均设置有开口，固废物容纳筐(801)的内部设置有固废物推移机构。
5.根据权利要求4所述的一种污水自动化处理系统，其特征在于，固废物清扫机构包括第一滚动轴(808)和第二滚动轴(810)，第一滚动轴(808)和第二滚动轴(810)分别安装在固废物容纳筐(801)上下两端的轴承板(807)上;第一滚动轴(808)和第二滚动轴(810)上均匀分布有多个刷轮(809)，第一滚动轴(808)与第二滚动轴(810)之间通过皮带连接，第二滚动轴(810)与第二电机(802)之间通过第二滚动轴(810)皮带连接;刷轮(809)的表面布满柔性荆刺。
6.根据权利要求4所述的一种污水自动化处理系统，其特征在于，固废物推移机构包括移动板(812)，移动板(812)安装在固废物容纳筐(801)内的第二导杆(813)上，移动板(812)的顶部设置有凸块(804)，凸块(804)向上活动穿过固废物容纳筐(801)顶部的条形槽(8011)与第三滚珠丝杆(805)连接;第三滚珠丝杆(805)与第二轨道(6)平行设置，且与第三电机(806)之间通过皮带连接;固废物容纳筐(801)的顶部设置有罩体(811)。
7.根据权利要求1所述的一种污水自动化处理系统，其特征在于，第一固废物处理平台(1)包括中部的垃圾存储池(9)和设置在垃圾存储池(9)左右两侧的固废物滞留池(11);固废物滞留池(11)的内部设置有固废物提升倾倒机构(12)，垃圾存储池(9)与固废物滞留池(11)的顶部通过槽口(16)相贯通;第二固废物处理平台(2)的结构与第一固废物处理平台(1)相同。
8.根据权利要求7所述的一种污水自动化处理系统，其特征在于，所述固废物提升倾倒机构(12)包括垂直提升机(1201)和安装在垂直提升机(1201)链条上的承重网(1202)，承重网(1202)向垃圾存储池(9)的方向倾斜。
9.根据权利要求8所述的一种污水自动化处理系统，其特征在于，所述承重网(1202)包括承重架(12021)和安装在承重架(12021)顶部的不锈钢网体(12023);承重架(12021)的侧面设置有与垂直提升机(1201)链条相连接的安装支架(12022)。
10.根据权利要求9所述的一种污水自动化处理系统，其特征在于，垃圾存储池(9)的内部设置有垃圾压缩机。
说明书
一种污水自动化处理系统
技术领域
本发明属于环保领域，具体为一种污水自动化处理系统。
背景技术
随着工农业的快速发展，水环境恶劣已经成为不争的事实。
河流整治则是当前环保工作的一个重点。在我国的一些大小河流中普遍存在“脏、乱、差”等问题，目前，我国正加大河流管制与治理方面的工作，且已经取得了一定的成效，但离河流治理目标和效果还有一段很大的距离。
河流污染主要是由固废物、有机污染物和无机污染物构成;目前针对河流固废物治理主要采用人工打捞的方式进行的，河流环卫人员驾驶船体并采用网体将河流中的固废物打捞上来，并通过船只将垃圾转运进行集中处理。这种人工打捞的方式劳动强度大，且效率低，阻碍了河流中固废物清理的步伐。
发明内容
本发明的目的是针对以上问题，提供一种污水自动化处理系统，能够将固废物进行拦截，同时将拦截后的固废物进行清理，解决了河流中“脏、乱、差”等问题，保护了水资源。
为实现以上目的，本发明采用的技术方案是：它包括设置在河流两岸的第一固废物处理平台和第二固废物处理平台，河流内的上下游且在位于第一固废物处理平台与第二固废物处理平台之间分别搭建有一级固废物拦截平台和二级固废物拦截平台，一级固废物拦截平台与二级固废物拦截平台为网状墙体结构;一级固废物拦截平台与二级固废物拦截平台的顶部分别设置有第一轨道和第二轨道，第一轨道和第二轨道上分别安装有第一滑块和第二滑块，第一滑块和第二滑块上分别设置有用于将拦截的固废物移送到第一固废物处理平台与第二固废物处理平台的一级固废物清理机构和二级固废物清理机构，第一滑块和第二滑块与电动机构连接，实现来回移动。
进一步的，所述一级固废物清理机构包括第一框体与第二框体，第一框体焊接在第二框体的中部，第一框体的两侧均匀分布有多个推杆，第一框体的顶部设置有U形支架，U形支架与第一滑块之间通过螺栓固定。
进一步的，所述第一框体的两侧均设置有推板，推板安装在第二框体内的第一导杆上;推板上均匀分布有多个通孔，推杆活动穿过所述通孔后焊接在第一框体上;第二框体内设置有转轴，转轴的两端分别连接第一滚珠丝杆和第二滚珠丝杆，第一滚珠丝杆和第二滚珠丝杆分别为左旋螺纹和右旋螺纹，推板分别与第一滚珠丝杆、第二滚珠丝杆连接;转轴的中部设置有第一皮带轮;第一框体与第二框体的顶部设置有机箱，机箱的内部设置有第一电机，第一电机的输出轴连接第二皮带轮;第一皮带轮与第二皮带轮之间通过驱动皮带连接。
进一步的，所述二级固废物清理机构包括固废物容纳筐，固废物容纳筐与第一滑块之间通过连接座连接;连接座包括板体和设置在板体下端的垫块;固废物容纳筐在接近二级固废物拦截平台的一侧设置有两组相对旋转并且能够将固废物甩向固废物容纳筐内的固废物清扫机构，固废物容纳筐顺沿第二轨道方向的两侧均设置有开口，固废物容纳筐的内部设置有固废物推移机构;固废物容纳筐的顶部设置有罩体。
进一步的，固废物清扫机构包括第一滚动轴和第二滚动轴，第一滚动轴和第二滚动轴分别安装在固废物容纳筐上下两端的轴承板上;第一滚动轴和第二滚动轴上均匀分布有多个刷轮，第一滚动轴与第二滚动轴之间通过皮带连接，第二滚动轴与第二电机之间通过第二滚动轴皮带连接;刷轮的表面布满柔性荆刺。
进一步的，固废物推移机构包括移动板，移动板安装在固废物容纳筐内的第二导杆上，移动板的顶部设置有凸块，凸块向上活动穿过固废物容纳筐顶部的条形槽与第三滚珠丝杆连接;第三滚珠丝杆与第二轨道平行设置，且与第三电机之间通过皮带连接。
进一步的，第一固废物处理平台包括中部的垃圾存储池和设置在垃圾存储池左右两侧的固废物滞留池;固废物滞留池的内部设置有固废物提升倾倒机构，垃圾存储池与固废物滞留池的顶部通过槽口相贯通;第二固废物处理平台的结构与第一固废物处理平台相同。
进一步的，所述固废物提升倾倒机构包括垂直提升机和安装在垂直提升机链条上的承重网，承重网向垃圾存储池的方向倾斜。
进一步的，所述承重网包括承重架和安装在承重架顶部的不锈钢网体;承重架的侧面设置有与垂直提升机链条相连接的安装支架。
进一步的，垃圾存储池的内部设置有垃圾压缩机。
本发明的有益效果：本发明提供了一种污水自动化处理系统，能够将固废物进行拦截，同时将拦截后的固废物进行清理，解决了河流中“脏、乱、差”等问题，保护了水资源。
1、一级固废物拦截平台与二级固废物拦截平台为网状墙体结构，分别将粗固废物和细固废物进行拦截，防止固废物流入河流下游。
2、一级固废物清理机构在电动机构的作用下进行左右移动，推杆将固废物输送至第一固废物处理平台与第二固废物处理平台，实现了河流中粗固废物的清理。
3、二级固废物清理机构在电动机构的作用下进行左右移动，两组相对旋转固废物清扫机构能够将二级固废物拦截平台拦截的固废物清理甩向固废物容纳筐内，当二级固废物清理机构移动至第一固废物处理平台与第二固废物处理平台位置时，推移机构将固废物从固废物容纳筐清理到第一固废物处理平台与第二固废物处理平台内，完成河流中细固废物的清理。
4、第一固废物处理平台与第二固废物处理平台中设置有垃圾存储池和固废物滞留池;一级固废物清理机构与二级固废物清理机构分别将粗固废物和细固废物移动至固废物滞留池后，通过固废物滞留池的内部设置的固废物提升倾倒机构将垃圾提升并倾倒至垃圾存储池内，完成固废物的清理。
5、垃圾压缩机能够将垃圾存储池中的固废物进行压缩，方便转运。
