申请日2018.04.08
公开(公告)日2018.12.18
IPC分类号B65D90/00
摘要
本实用新型公开了一种方便运输的废水收集箱装置，包括箱体，所述箱体的上端外表面靠近一侧的位置固定安装有进水管，且箱体的一侧外表面固定安装有高压水接入管与液位计，所述液位计设置在高压水接入管的下方，所述高压水接入管远离箱体的一端活动安装有一号管盖，所述箱体的下端外表面固定安装有底座，且箱体的另一侧外表面固定安装有排污管与排水管。本实用新型所述的一种方便运输的废水收集箱装置，设有高压水接入管、一号起吊架与初级过滤盒，能方便使用者在使用完该装置后对其进行清理，并且可以在收集废水后即对废水进行初步的净化，并且可以让该装置的运输更加的方便，带来更好的使用前景。
权利要求书

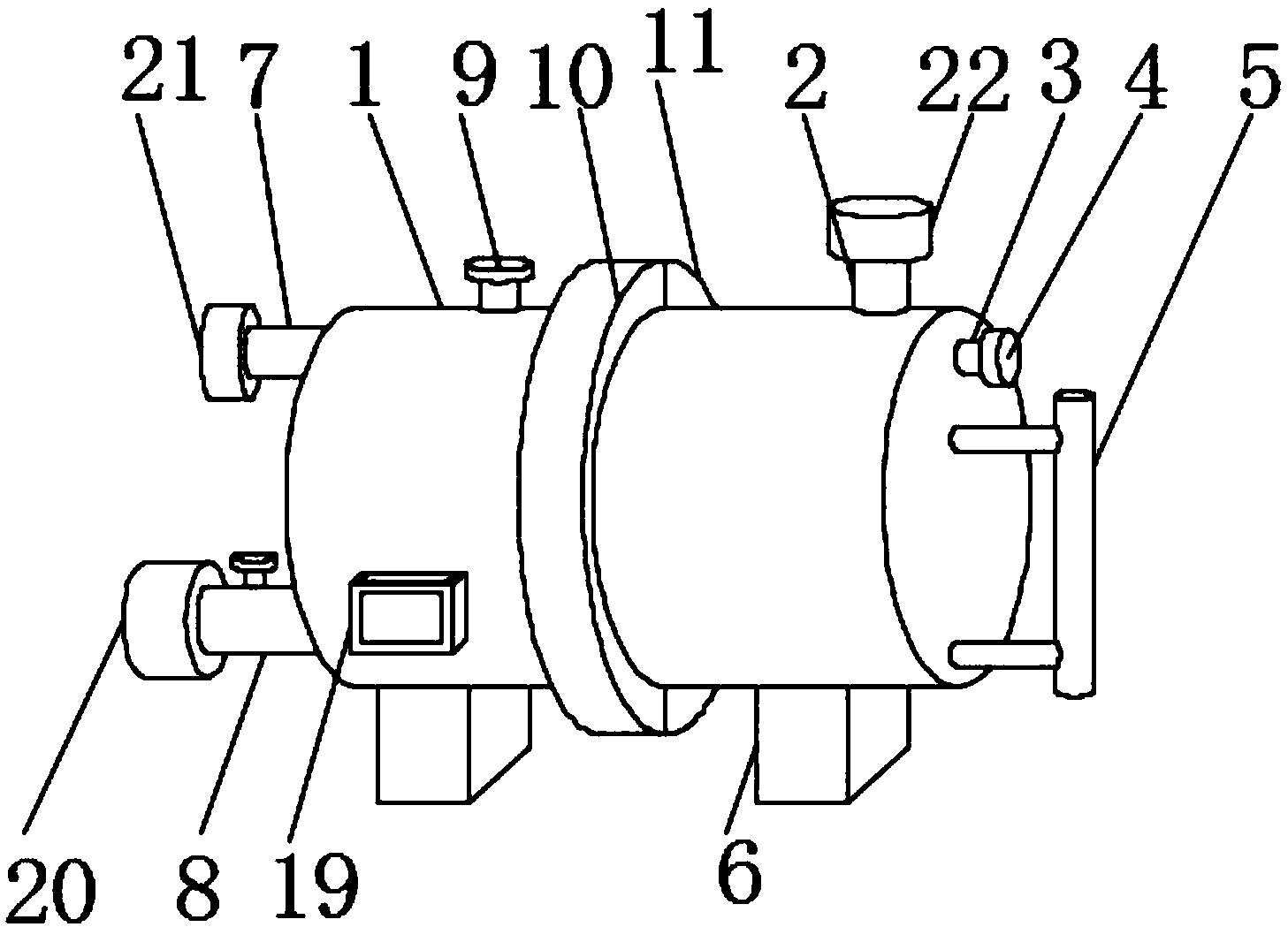

1.一种方便运输的废水收集箱装置，包括箱体(1)，其特征在于：所述箱体(1)的上端外表面靠近液位计(5)一侧的位置固定安装有进水管(2)，且箱体(1)的一侧外表面固定安装有高压水接入管(3)与液位计(5)，所述液位计(5)设置在高压水接入管(3)的下方，所述高压水接入管(3)远离箱体(1)的一端活动安装有一号管盖(4)，所述箱体(1)的下端外表面固定安装有底座(6)，且箱体(1)的另一侧外表面固定安装有排污管(7)与排水管(8)，所述排水管(8)设置在排污管(7)的下方，所述箱体(1)的上端外表面靠近另一侧的位置固定安装有泄压阀(9)，且箱体(1)的外表面活动安装有一号起吊架(10)与二号起吊架(11)，所述二号起吊架(11)设置在一号起吊架(10)的一侧，所述箱体(1)的内部靠近顶端的位置固定安装有初级过滤盒(12)，且箱体(1)的内部靠近中间的位置固定安装有二次滤板(13)，所述箱体(1)的内部靠近下底端的位置固定安装有储水腔(14)。
2.根据权利要求1所述的一种方便运输的废水收集箱装置，其特征在于：所述一号起吊架(10)与二号起吊架(11)的上端外表面均固定安装有连接座(15)，且连接座(15)的内部贯穿有连接销(16)，所述一号起吊架(10)与二号起吊架(11)的上端外表面靠近一侧的位置均焊接有起吊环(17)，所述一号起吊架(10)与二号起吊架(11)的外表面均活动安装有紧固螺丝(23)，所述一号起吊架(10)与二号起吊架(11)的内表面均胶接有软垫块(24)。
3.根据权利要求1所述的一种方便运输的废水收集箱装置，其特征在于：所述一号管盖(4)的内部固定安装有密封垫圈(18)，所述密封垫圈(18)为一种圆环状构件。
4.根据权利要求1所述的一种方便运输的废水收集箱装置，其特征在于：所述排水管(8)远离箱体(1)的一端活动安装有连接套管(20)，所述排污管(7)远离箱体(1)的一端活动安装有二号管盖(21)，所述进水管(2)的上端活动安装有三号管盖(22)，所述箱体(1)的前端外表面靠近一侧的位置固定安装有标识牌盒(19)。
5.根据权利要求1所述的一种方便运输的废水收集箱装置，其特征在于：所述一号起吊架(10)与二号起吊架(11)以箱体(1)的中点为中心呈竖直方向镜像放置，所述一号起吊架(10)与二号起吊架(11)材质相同。
说明书
一种方便运输的废水收集箱装置
技术领域
本实用新型涉及一种废水收集箱装置领域，特别涉及一种方便运输的废水收集箱装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，在收集废水时我们需要使用到废水收集箱;现有的废水收集箱装置在使用的时候存在一定的弊端，体型较大且较为笨重，运输起来非常的不便，并且装置内部容易残留废物，不方便清理，并且功能较为单一只具有收集废水的功能，为此，我们提出一种方便运输的废水收集箱装置。
实用新型内容
本实用新型的主要目的在于提供一种方便运输的废水收集箱装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种方便运输的废水收集箱装置，包括箱体，所述箱体的上端外表面靠近液位计一侧的位置固定安装有进水管，且箱体的一侧外表面固定安装有高压水接入管与液位计，所述液位计设置在高压水接入管的下方，所述高压水接入管远离箱体的一端活动安装有一号管盖，所述箱体的下端外表面固定安装有底座，且箱体的另一侧外表面固定安装有排污管与排水管，所述排水管设置在排污管的下方，所述箱体的上端外表面靠近另一侧的位置固定安装有泄压阀，且箱体的外表面活动安装有一号起吊架与二号起吊架，所述二号起吊架设置在一号起吊架的一侧，所述箱体的内部靠近顶端的位置固定安装有初级过滤盒，且箱体的内部靠近中间的位置固定安装有二次滤板，所述箱体的内部靠近下底端的位置固定安装有储水腔。
优选的，所述一号起吊架与二号起吊架的上端外表面均固定安装有连接座，且连接座的内部贯穿有连接销，所述一号起吊架与二号起吊架的上端外表面靠近一侧的位置均焊接有起吊环，所述一号起吊架与二号起吊架的外表面均活动安装有紧固螺丝，所述一号起吊架与二号起吊架的内表面均胶接有软垫块。
优选的，所述一号管盖的内部固定安装有密封垫圈，所述密封垫圈为一种圆环状构件。
优选的，所述排水管远离箱体的一端活动安装有连接套管，所述排污管远离箱体的一端活动安装有二号管盖，所述进水管的上端活动安装有三号管盖，所述箱体的前端外表面靠近一侧的位置固定安装有标识牌盒。
优选的，所述一号起吊架与二号起吊架以箱体的中点为中心呈竖直方向镜像放置，所述一号起吊架与二号起吊架材质相同。
与现有技术相比，本实用新型具有如下有益效果：该方便运输的废水收集箱装置，通过设置的高压水接入管配合着排污管，能够方便使用者在使用完该装置后对其进行方便的清理，通过设置的一号起吊架与二号起吊架，能够让使用者在需要运输该装置时能够对其进行方便的起吊，使得该装置的运输更加的方便，通过设置的初级过滤盒，能够在收集污水后即对其进行初步的清理净化，减少了后续处理污水的时间，整个装置简单，操作方便，使用的效果相对于传统方式更好。
