申请日2018.04.05
公开(公告)日2018.08.24
IPC分类号C02F1/00; B01D29/35; B01D29/82; C02F103/28
摘要
本发明公开了一种新型的造纸污水中的浆料回收装置，其结构包括浆料回收机、进料管、出料孔、承接板、支撑架、出水管、手摇杆、电控箱;为了实现新型的造纸污水中的浆料回收装置能够将浆料过滤后进一步回收利用再生产，浆料回收机内设有驱动机构，通过驱动机构带动压滤机构对过滤桶内的造纸污水中的浆料进行挤压过滤，挤压出来的污水通过过滤桶上的过滤孔流入滤水框，再由滤水框从出水管排出，驱动机构利用传动机构带动过滤桶旋转，提高压滤式过滤的效率，避免造纸污水中的浆料对环境造成污染。
摘权利要求书

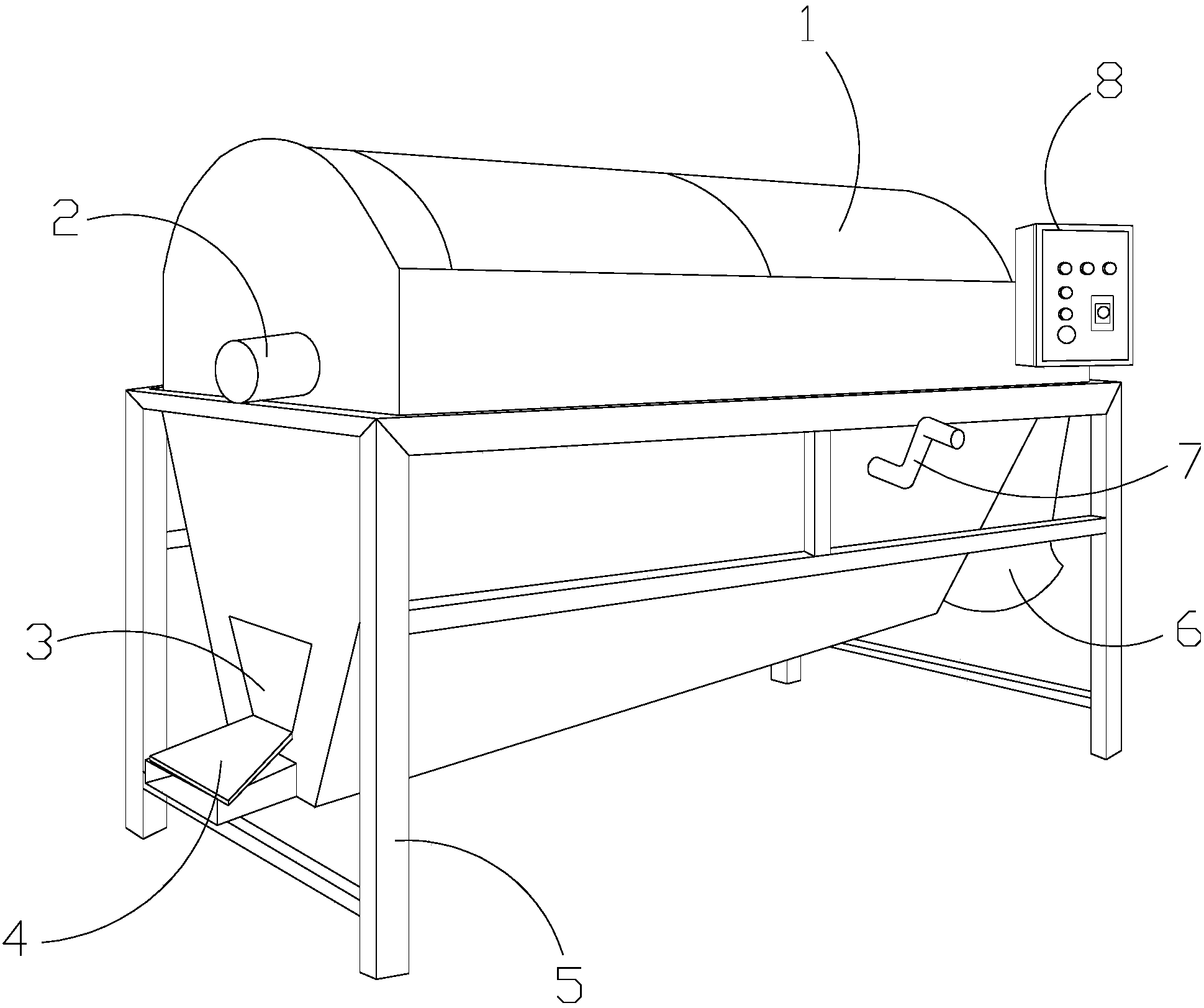

1.一种新型的造纸污水中的浆料回收装置，其结构包括浆料回收机(1)、进料管(2)、出料孔(3)、承接板(4)、支撑架(5)、出水管(6)、手摇杆(7)、电控箱(8)，其特征在于：
所述的支撑架(5)中间位置上设有浆料回收机(1)，所述的支撑架(5)和浆料回收机(1)活动连接，所述的浆料回收机(1)左端上设有进料管(2)，所述的浆料回收机(1)和进料管(2)螺纹连接，所述的浆料回收机(1)左端下设有出料孔(3)，所述的浆料回收机(1)下设有承接板(4)，所述的浆料回收机(1)和承接板(4)焊接，所述的浆料回收机(1)表面上设有手摇杆(7)，所述的浆料回收机(1)和手摇杆(7)活动连接，所述的浆料回收机(1)右端下设有出水管(6)，所述的浆料回收机(1)和出水管(6)采用间隙配合，所述的浆料回收机(1)上设有电控箱(8)，所述的浆料回收机(1)和电控箱(8)相连接;
所述的浆料回收机(1)由壳体(101)、驱动机构(102)、压滤机构(103)、传动皮带(104)、过滤桶(105)、传动机构(106)、滤水框(107)组成，所述的壳体(101)内部右侧设有驱动机构(102)，所述的壳体(101)和驱动机构(102)相连接，所述的驱动机构(102)顶端上设有压滤机构(103)，所述的驱动机构(102)和压滤机构(103)相配合，所述的压滤机构(103)左端上设有过滤桶(105)，所述的压滤机构(103)和过滤桶(105)滑动配合，所述的过滤桶(105)下设有传动机构(106)，所述的过滤桶(105)和传动机构(106)相啮合，所述的传动机构(106)和驱动机构(102)通过传动皮带(104)传动连接，所述的壳体(101)内部底端下设有滤水框(107)，所述的壳体(101)和滤水框(107)为一体化结构。
2.根据权利要求1所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的驱动机构(102)包括第一齿轮(1021)、主动皮带轮(1022)、第二齿轮(1023)、传动轴(1024)、凸轮(1025)、第一弹簧(1026)、传动杆(1027)、第一滑轮(1028)、导柱(1029)，所述的第一齿轮(1021)中间位置上设有主动皮带轮(1022)，所述的第一齿轮(1021)和主动皮带轮(1022)机械连接，所述的第一齿轮(1021)上设有第二齿轮(1023)，所述的第一齿轮(1021)和第二齿轮(1023)相啮合，所述的第二齿轮(1023)中间位置上设有凸轮(1025)，所述的第二齿轮(1023)和凸轮(1025)通过传动轴(1024)相连接，所述的凸轮(1025)上设有传动杆(1027)，所述的凸轮(1025)和传动杆(1027)通过第一滑轮(1028)滑动配合，所述的传动杆(1027)表面上设有第一弹簧(1026)，所述的传动杆(1027)和第一弹簧(1026)相配合，所述的传动杆(1027)顶端上设有导柱(1029)，所述的传动杆(1027)和导柱(1029)固定连接，所述的主动皮带轮(1022)和传动机构(106)通过传动皮带(104)传动连接，所述的传动杆(1027)和压滤机构(103)相配合。
3.根据权利要求1或2所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的压滤机构(103)包括轴套(1031)、推动杆(1032)、固定环(1033)、滑槽(1034)、压滤板(1035)，所述的轴套(1031)上设有推动杆(1032)，所述的轴套(1031)和推动杆(1032)滑动配合，所述的推动杆(1032)表面上设有固定环(1033)，所述的推动杆(1032)和固定环(1033)固定连接，所述的固定环(1033)表面上设有滑槽(1034)，所述的推动杆(1032)左端上设有压滤板(1035)，所述的推动杆(1032)和压滤板(1035)焊接。
4.根据权利要求1所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的过滤桶(105)包括桶体(1051)、环形齿轮(1052)、转筒(1053)、伸缩管(1054)、过滤孔(1055)，所述的转筒(1053)表面上设有环形齿轮(1052)，所述的转筒(1053)和环形齿轮(1052)固定连接，所述的转筒(1053)右端上设有伸缩管(1054)，所述的转筒(1053)和伸缩管(1054)一端活动连接，所述的伸缩管(1054)另一端上设有桶体(1051)，所述的伸缩管(1054)和桶体(1051)滑动配合，所述的桶体(1051)表面上设有过滤孔(1055)，所述的环形齿轮(1052)和传动机构(106)相啮合。
5.根据权利要求1或2或4所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的传动机构(106)包括齿轮框(1061)、从动皮带轮(1062)、半圆形齿轮(1063)、摆动杆(1064)、第一定位轴(1065)、第三齿轮(1066)、移动架(1067)、第二滑轮(1068)、旋转机构(1069)，所述的从动皮带轮(1062)中间位置上设有半圆形齿轮(1063)，所述的从动皮带轮(1062)和半圆形齿轮(1063)机械连接，所述的半圆形齿轮(1063)上设有齿轮框(1061)，所述的半圆形齿轮(1063)和齿轮框(1061)相啮合，所述的齿轮框(1061)下设有第三齿轮(1066)，所述的齿轮框(1061)和第三齿轮(1066)通过摆动杆(1064)相配合，所述的第三齿轮(1066)底端下设有移动架(1067)，所述的第三齿轮(1066)和移动架(1067)相啮合，所述的移动架(1067)上设有第一定位轴(1065)，所述的移动架(1067)和第一定位轴(1065)滑动配合，所述的移动架(1067)左右两侧下均设有第二滑轮(1068)，所述的移动架(1067)和第二滑轮(1068)采用间隙配合，所述的移动架(1067)左端上设有旋转机构(1069)，所述的移动架(1067)和旋转机构(1069)活动连接。
6.根据权利要求5所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的旋转机构(1069)包括第四齿轮(10691)、扇形齿轮(10692)、固定套(10693)、伸缩杆(10694)、第三弹簧(10695)、第二定位轴(10696)、伸缩滑动杆(10697)、第三滑轮(10698)，所述的扇形齿轮(10692)顶端上设有第四齿轮(10691)，所述的扇形齿轮(10692)和第四齿轮(10691)相啮合，所述的扇形齿轮(10692)底端下设有伸缩滑动杆(10697)，所述的扇形齿轮(10692)和伸缩滑动杆(10697)通过第二定位轴(10696)相连接，所述的伸缩滑动杆(10697)下设有第三滑轮(10698)，所述的伸缩滑动杆(10697)和第三滑轮(10698)采用间隙配合，所述的伸缩滑动杆(10697)表面上设有伸缩杆(10694)，所述的伸缩滑动杆(10697)和伸缩杆(10694)活动连接，所述的伸缩杆(10694)左端上设有固定套(10693)，所述的伸缩杆(10694)和固定套(10693)通过第三弹簧(10695)滑动配合。
7.根据权利要求2所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的主动皮带轮(1022)和从动皮带轮(1062)通过传动皮带(104)传动连接，所述的传动杆(1027)和固定环(1033)通过导柱(1029)配合滑槽(1034)相连接。
8.根据权利要求4所述的一种新型的造纸污水中的浆料回收装置，其特征在于：所述的转筒(1053)和第四齿轮(10691)通过环形齿轮(1052)相啮合。
说明书
一种新型的造纸污水中的浆料回收装置
技术领域
本发明是一种新型的造纸污水中的浆料回收装置，属于造纸污水处理技术领域。
背景技术
造纸工业以水污染最为严重，排水量大，一般每吨浆和纸约用水300吨以上。这些造纸污水中有机物含量高、生化需氧量高、悬浮物多、含有毒性物、带色有异味，长年积累，悬浮物会淤塞河床港口，并产生硫化氢有毒臭气，影响居民用水与环境景观，所以需要对造纸污水进行处理。
如果直接将造纸污水排至污水站处理，不仅会产生许多输送成本，而且还会增加污水站的压力。经分析发现，造纸污水中含有大量浆料，浆料还可以进一步回收用于再生产。
发明内容
针对现有技术存在的不足，本发明目的是提供一种新型的造纸污水中的浆料回收装置，以解决造纸污水中含有大量浆料，浆料还可以进一步回收用于再生产的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型的造纸污水中的浆料回收装置，其结构包括浆料回收机、进料管、出料孔、承接板、支撑架、出水管、手摇杆、电控箱;
所述的支撑架中间位置上设有浆料回收机，所述的支撑架和浆料回收机活动连接，所述的浆料回收机左端上设有进料管，所述的浆料回收机和进料管螺纹连接，所述的浆料回收机左端下设有出料孔，所述的浆料回收机下设有承接板，所述的浆料回收机和承接板焊接，所述的浆料回收机表面上设有手摇杆，所述的浆料回收机和手摇杆活动连接，所述的浆料回收机右端下设有出水管，所述的浆料回收机和出水管采用间隙配合，所述的浆料回收机上设有电控箱，所述的浆料回收机和电控箱相连接;
所述的浆料回收机由壳体、驱动机构、压滤机构、传动皮带、过滤桶、传动机构、滤水框组成，所述的壳体内部右侧设有驱动机构，所述的壳体和驱动机构相连接，所述的驱动机构顶端上设有压滤机构，所述的驱动机构和压滤机构相配合，所述的压滤机构左端上设有过滤桶，所述的压滤机构和过滤桶滑动配合，所述的过滤桶下设有传动机构，所述的过滤桶和传动机构相啮合，所述的传动机构和驱动机构通过传动皮带传动连接，所述的壳体内部底端下设有滤水框，所述的壳体和滤水框为一体化结构。
进一步地，所述的驱动机构包括第一齿轮、主动皮带轮、第二齿轮、传动轴、凸轮、第一弹簧、传动杆、第一滑轮、导柱，所述的第一齿轮中间位置上设有主动皮带轮，所述的第一齿轮和主动皮带轮机械连接，所述的第一齿轮上设有第二齿轮，所述的第一齿轮和第二齿轮相啮合，所述的第二齿轮中间位置上设有凸轮，所述的第二齿轮和凸轮通过传动轴相连接，所述的凸轮上设有传动杆，所述的凸轮和传动杆通过第一滑轮滑动配合，所述的传动杆表面上设有第一弹簧，所述的传动杆和第一弹簧相配合，所述的传动杆顶端上设有导柱，所述的传动杆和导柱固定连接，所述的主动皮带轮和传动机构通过传动皮带传动连接，所述的传动杆和压滤机构相配合。
进一步地，所述的压滤机构包括轴套、推动杆、固定环、滑槽、压滤板，所述的轴套上设有推动杆，所述的轴套和推动杆滑动配合，所述的推动杆表面上设有固定环，所述的推动杆和固定环固定连接，所述的固定环表面上设有滑槽，所述的推动杆左端上设有压滤板，所述的推动杆和压滤板焊接。
进一步地，所述的过滤桶包括桶体、环形齿轮、转筒、伸缩管、过滤孔，所述的转筒表面上设有环形齿轮，所述的转筒和环形齿轮固定连接，所述的转筒右端上设有伸缩管，所述的转筒和伸缩管一端活动连接，所述的伸缩管另一端上设有桶体，所述的伸缩管和桶体滑动配合，所述的桶体表面上设有过滤孔，所述的环形齿轮和传动机构相啮合。
进一步地，所述的传动机构包括齿轮框、从动皮带轮、半圆形齿轮、摆动杆、第一定位轴、第三齿轮、移动架、第二滑轮、旋转机构，所述的从动皮带轮中间位置上设有半圆形齿轮，所述的从动皮带轮和半圆形齿轮机械连接，所述的半圆形齿轮上设有齿轮框，所述的半圆形齿轮和齿轮框相啮合，所述的齿轮框下设有第三齿轮，所述的齿轮框和第三齿轮通过摆动杆相配合，所述的第三齿轮底端下设有移动架，所述的第三齿轮和移动架相啮合，所述的移动架上设有第一定位轴，所述的移动架和第一定位轴滑动配合，所述的移动架左右两侧下均设有第二滑轮，所述的移动架和第二滑轮采用间隙配合，所述的移动架左端上设有旋转机构，所述的移动架和旋转机构活动连接。
进一步地，所述的旋转机构包括第四齿轮、扇形齿轮、固定套、伸缩杆、第三弹簧、第二定位轴、伸缩滑动杆、第三滑轮，所述的扇形齿轮顶端上设有第四齿轮，所述的扇形齿轮和第四齿轮相啮合，所述的扇形齿轮底端下设有伸缩滑动杆，所述的扇形齿轮和伸缩滑动杆通过第二定位轴相连接，所述的伸缩滑动杆下设有第三滑轮，所述的伸缩滑动杆和第三滑轮采用间隙配合，所述的伸缩滑动杆表面上设有伸缩杆，所述的伸缩滑动杆和伸缩杆活动连接，所述的伸缩杆左端上设有固定套，所述的伸缩杆和固定套通过第三弹簧滑动配合。
进一步地，所述的主动皮带轮和从动皮带轮通过传动皮带传动连接，所述的传动杆和固定环通过导柱配合滑槽相连接。
进一步地，所述的转筒和第四齿轮通过环形齿轮相啮合。
进一步地，所述的手摇杆插嵌在主动皮带轮中间位置上。
有益效果
本发明一种新型的造纸污水中的浆料回收装置，当使用者想使用本发明的时候将手摇杆旋转，利用手摇杆带动主动皮带轮旋转，主动皮带轮和第一齿轮机械连接，所以第一齿轮带动第二齿轮旋转，而第二齿轮和凸轮通过传动轴相连接，凸轮通过第一滑轮带动传动杆左摆动，传动杆利用第一弹簧往右摆动，传动杆通过导柱安装在固定环的滑槽上，使得固定环带动压滤板往左右移动，主动皮带轮通过传动皮带带动从动皮带轮旋转，从动皮带轮和半圆形齿轮机械连接，半圆形齿轮带动齿轮框左右移动，齿轮框通过第三齿轮带动移动架左右滑动，移动架通过第二滑轮进行滑动，移动架往左移动时将伸缩滑动杆推进，使得伸缩滑动杆一端带动扇形齿轮摆动，扇形齿轮和第四齿轮相啮合，因此第四齿轮带动转筒表面上的环形齿轮旋转，转筒通过伸缩管促使桶体旋转，压滤板通过推动杆插入桶体内部，进行挤压过滤。
为了实现新型的造纸污水中的浆料回收装置能够将浆料过滤后进一步回收利用再生产，浆料回收机内设有驱动机构，通过驱动机构带动压滤机构对过滤桶内的造纸污水中的浆料进行挤压过滤，挤压出来的污水通过过滤桶上的过滤孔流入滤水框，再由滤水框从出水管排出，驱动机构利用传动机构带动过滤桶旋转，提高压滤式过滤的效率，避免造纸污水中的浆料对环境造成污染。
