申请日2018.09.30
公开(公告)日2018.12.18
IPC分类号B01D29/58; B01D29/01; C02F1/00; C02F103/12
摘要
本发明提供一种陶艺加工用防止废水堵塞下水管道处理设备，涉及陶艺加工技术领域。该一种陶艺加工用防止废水堵塞下水管道处理设备，包括处理箱，处理箱的外表面一侧顶部设置有承接筒，承接筒内表面与搅拌箱外表面连接，电机输出轴设置旋转轴，搅拌箱内腔底部连接有导流弧体，搅拌箱外表面底部与连接管一端连接，过渡管外表面一侧与水泵的进水口连接，软管外表面底部与处理箱顶部一侧设置连接，弯板外表面底部设置过滤板，搭接圈底部与导流板顶部连接。该陶艺加工用防止废水堵塞下水管道处理设备，通过混合片和废水进料口等的使用，又因下水管和支撑腿等的使用，所以该装置对陶艺加工废水进行处理以便进入下水道不堵塞。
权利要求书

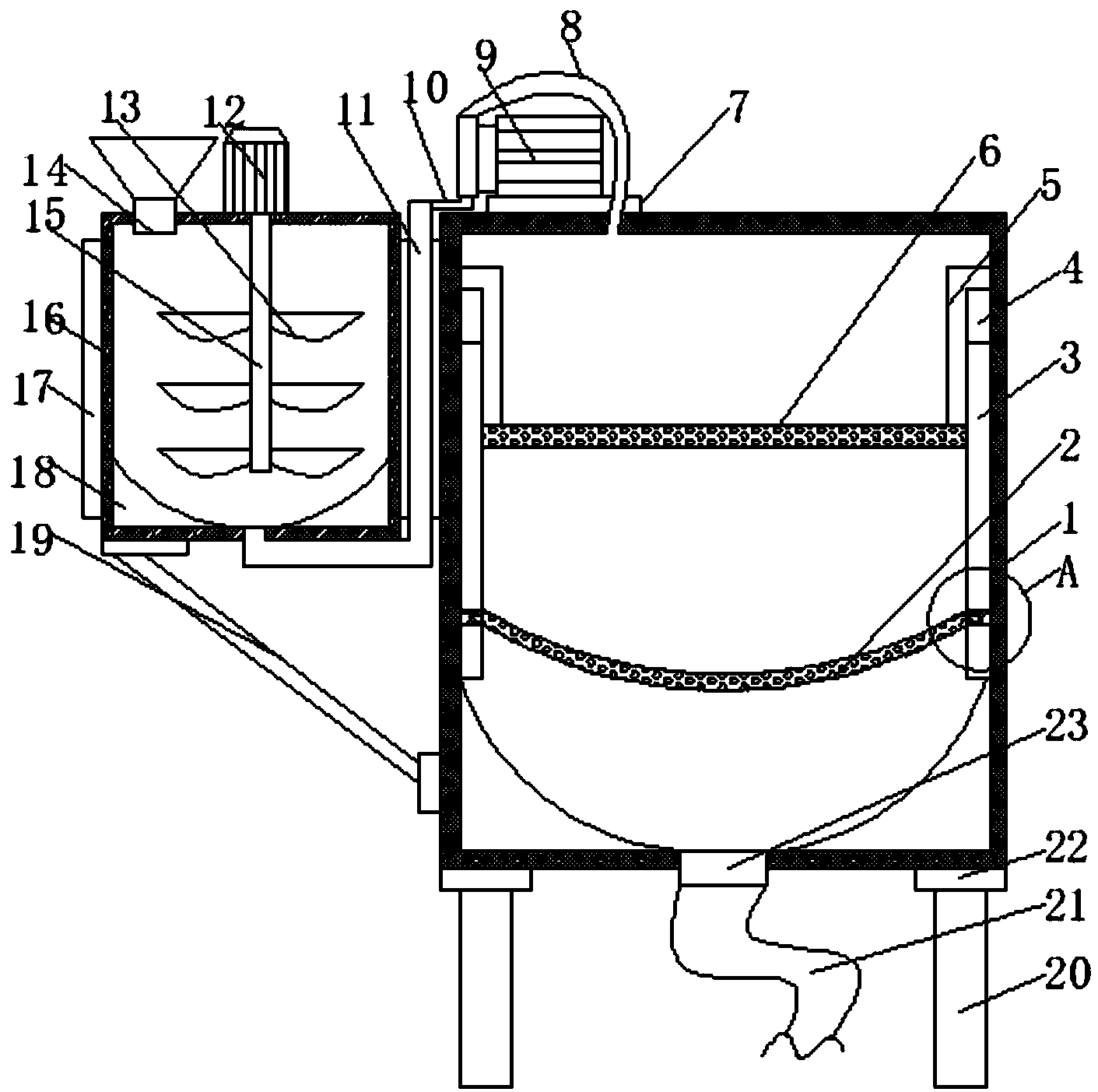

1.一种陶艺加工用防止废水堵塞下水管道处理设备，包括处理箱(1)，其特征在于：所述处理箱(1)的外表面一侧顶部设置有承接筒(17)，所述承接筒(17)的内表面与搅拌箱(16)的外表面连接，所述搅拌箱(16)的外表面顶部设置有电机(12)，所述电机(12)的输出轴设置有旋转轴(15)，所述旋转轴(15)的外表面设置有混合片(13)，所述搅拌箱(16)的内腔底部连接有导流弧体(18)，所述搅拌箱(16)的外表面底部与连接管(11)的一端连接，所述连接管(11)的外表面另一侧设置有过渡管(10)，所述过渡管(10)的外表面一侧与水泵(9)的进水口连接，所述水泵(9)的出水口设置有软管(8)，所述软管(8)的外表面底部与处理箱(1)的顶部一侧设置连接，所述处理箱(1)的内表面一侧顶部设置有搭接圈(4)，所述搭接圈(4)的外表面顶部设置有弯板(5)，所述弯板(5)的外表面底部设置有过滤板(6)，所述搭接圈(4)的底部与导流板(3)的顶部连接，所述导流板(3)的外表面底部与安装圈(25)的顶部连接，所述安装圈(25)的一侧与弯弧滤板(2)的外表面一侧连接。
2.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述安装圈(25)的底部设置有支撑块(24)，且处理箱(1)内腔底端中部设置有连通短管(23)。
3.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述处理箱(1)的外表面底部设置有过渡块(22)，且过渡块(22)的外表面底部设置有支撑腿(20)。
4.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述搅拌箱(16)的外表面顶部设置有废水进料口(14)，且水泵(9)的外表面底部连接有垫板(7)。
5.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述搅拌箱(16)的外表面底部通过方块与支撑斜板(19)的一侧连接，且支撑斜板(19)的另一侧与方板与处理箱(1)的外表面一侧底部连接。
6.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述连通短管(23)的外表面底部设置有下水管(21)，且支撑腿(20)的数量为两个。
7.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述承接筒(17)的一侧设置有通道，且通道的大小与连接管(11)相适配。
8.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述安装圈(25)和搭接圈(4)的规格相同，且处理箱(1)和搅拌箱(16)的骨骼相同。
9.根据权利要求1所述的一种陶艺加工用防止废水 堵塞下水管道处理设备，其特征在于：所述混合片(13)的数量为六个，且六个混合片(13)的规格相同。
10.根据权利要求1所述的一种陶艺加工用防止废水堵塞下水管道处理设备，其特征在于：所述搅拌箱(16)的顶部设置有圆口，且圆口的大小与旋转轴(15)相适配。
说明书
一种陶艺加工用防止废水堵塞下水管道处理设备
技术领域
本发明涉及陶艺加工技术领域，具体为一种陶艺加工用防止废水堵塞下水管道处理设备。
背景技术
陶艺，广泛讲是中国传统古老文化与现代艺术结合的艺术形式。从历史的发展可知，陶瓷艺术是一门综合艺术，经历了一个复杂而漫长的文化积淀历程。随着西方现代艺术的介入，西方的当代陶艺观念对中国陶瓷艺术产生了广泛而深刻的影响，陶艺的概念也一度成为了陶瓷艺术界的新时尚，它与绘画、雕塑、设计、以及其他工艺美术等有着无法割舍的传承与比照关系。
陶制工艺品在生活中也是越来越常见，而陶艺制品的制作往往都是泥沙颜料之类的东西，尤其是泥沙比较多，而且最重要的水也是必不可少的，而在制作过程中的水掺杂着大量的泥沙，而泥沙容易结块，而如果直接倒入水中排水管道中则可能会堵塞管道，造成不通畅，从而无法排水，而现有的针对办法只是倒在一边让水流出来罢了，所以针对此问题，可以设计出一种可以对陶艺加工废水进行处理以便进入下水道不堵塞的废水处理装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种陶艺加工用防止废水堵塞下水管道处理设备，具备对陶艺加工废水进行处理以便进入下水道不堵塞等优点，解决了废水直接排进下水管道容易堵塞的问题。
(二)技术方案
为实现上述对陶艺加工废水进行处理以便进入下水道不堵塞的目的，本发明提供如下技术方案：一种陶艺加工用防止废水堵塞下水管道处理设备，包括处理箱，所述处理箱的外表面一侧顶部设置有承接筒，所述承接筒的内表面与搅拌箱的外表面连接，所述搅拌箱的外表面顶部设置有电机，所述电机的输出轴设置有旋转轴，所述旋转轴的外表面设置有混合片，所述搅拌箱的内腔底部连接有导流弧体，所述搅拌箱的外表面底部与连接管的一端连接，所述连接管的外表面另一侧设置有过渡管，所述过渡管的外表面一侧与水泵的进水口连接，所述水泵的出水口设置有软管，所述软管的外表面底部与处理箱的顶部一侧设置连接，所述处理箱的内表面一侧顶部设置有搭接圈，所述搭接圈的外表面顶部设置有弯板，所述弯板的外表面底部设置有过滤板，所述搭接圈的底部与导流板的顶部连接，所述导流板的外表面底部与安装圈的顶部连接，所述安装圈的一侧与弯弧滤板的外表面一侧连接。
优选的，所述安装圈的底部设置有支撑块，且处理箱内腔底端中部设置有连通短管。
优选的，所述处理箱的外表面底部设置有过渡块，且过渡块的外表面底部设置有支撑腿。
优选的，所述搅拌箱的外表面顶部设置有废水进料口，且水泵的外表面底部连接有垫板。
优选的，所述搅拌箱的外表面底部通过方块与支撑斜板的一侧连接，且支撑斜板的另一侧与方板与处理箱的外表面一侧底部连接。
优选的，所述连通短管的外表面底部设置有下水管，且支撑腿的数量为两个。
优选的，所述承接筒的一侧设置有通道，且通道的大小与连接管相适配。
优选的，所述安装圈和搭接圈的规格相同，且处理箱和搅拌箱的骨骼相同。
优选的，所述混合片的数量为六个，且六个混合片的规格相同。
优选的，所述搅拌箱的顶部设置有圆口，且圆口的大小与旋转轴相适。
(三)有益效果
与现有技术相比，本发明提供了一种陶艺加工用防止废水堵塞下水管道处理设备，具备以下有益效果：
1、该陶艺加工用防止废水堵塞下水管道处理设备，通过电机、旋转轴、混合片和废水进料口等结构的星湖配合使用，所以可以让进入这里的废水搅拌均匀，又因为有水泵、过滤板、弯弧滤板和导流弧体等结构的相互配合使用，所以可以将废水引入处理箱然后被过滤去比较大且易堵塞的不溶颗粒或结块等，又因为有下水管和支撑腿等结构的相互配合使用，所以混合均匀的废水可以流入下水管道，所以由上述结构可知，该装置对陶艺加工废水进行处理以便进入下水道不堵塞。
2、该陶艺加工用防止废水堵塞下水管道处理设备，通过导流板的作用，所以在对废水进行过滤的时候更好的过滤，又因为有支撑斜板等结构的相互配合使用，所以该装置在运行时更牢固更安全。
