申请日2018.04.07
公开(公告)日2018.12.04
IPC分类号B01D29/94
摘要
本实用新型公开了一种污水分级清理环保装置，其结构包括收集槽、筒身、杂物清洁器、过滤网、进水管、观察窗、通气孔、连接管、出水管、清水消毒池、沉淀池、过滤池。本实用新型一种污水分级清理环保装置，设有杂物清洁器，先将全部的污水从进水管灌入到过滤池内进行精确过滤，随之因过滤后而掉落到过滤池底的大量杂质，应及时旋转操作转盘带动滚轴配合滑槽往右进行滑动，并冲击弹簧，使其将压力推向冲击块冲击推板与带动滚轮进行滑动，以确保能将过滤池底部的杂质都推送到收集箱内，保证了下一次水流的品质不会受到此影响，从而有效的提高了设备的工作效率。
权利要求书

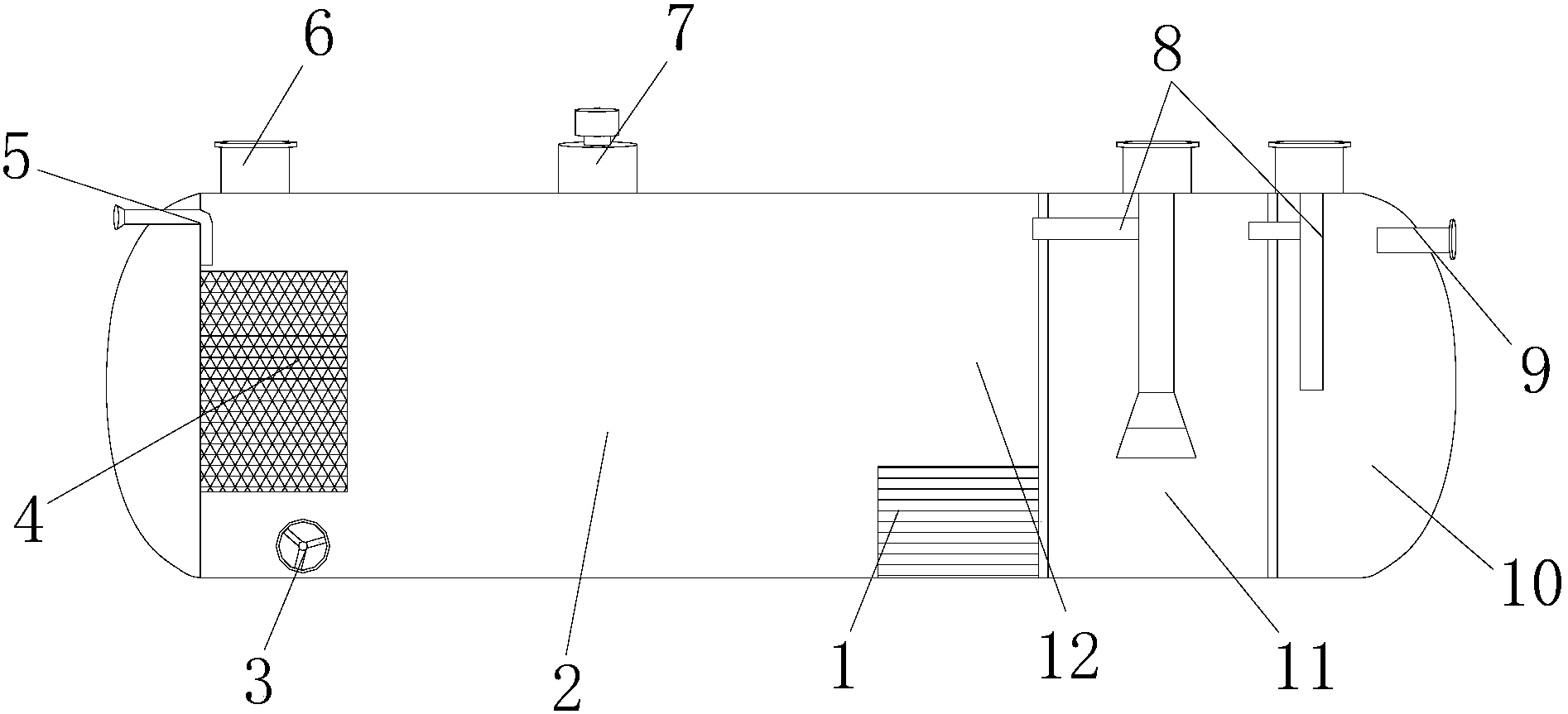

1.一种污水分级清理环保装置，其结构包括收集槽(1)、筒身(2)、杂物清洁器(3)、过滤网(4)、进水管(5)、观察窗(6)、通气孔(7)、连接管(8)、出水管(9)、清水消毒池(10)、沉淀池(11)、过滤池(12)，所述圆柱体筒身(2)内部底固定连接网格状收集槽(1)，所述筒身(2)前表面上与杂物清洁器(3)采用活动连接，所述筒身(2)顶部固定连接中空圆柱体观察窗(6)，其特征在于：
所述筒身(2)左端贯穿连接进水管(5)，所述过滤池(12)固定连接网格状过滤网(4)，所述筒身(2)顶部贯穿连接通气孔(7)，所述过滤池(12)通过连接管(8)贯穿连接沉淀池(11)，所述沉淀池(11)通过连接管(8)贯穿连接清水消毒池(10)，所述清水消毒池(10)右侧面贯穿连接中空圆柱体出水管(9);
所述杂物清洁器(3)由推板(301)、滚轮(302)、转盘(303)、滚轴(304)、滑槽(305)、弹簧(306)、冲击块(307)组成，所述转盘(303)与滚轴(304)采用活动连接，所述滚轴(304)外部与滑槽(305)采用过盈配合方式活动连接，所述滑槽(305)前端中段设有弹簧(306)，所述弹簧(306)前端设有冲击块(307)，所述冲击块(307)前端固定连接推板(301)，所述冲击块(307)底部分别与两个滚轮(302)采用活动连接。
2.根据权利要求1所述的一种污水分级清理环保装置，其特征在于：所述进水管(5)通过筒身(2)连接过滤池(12)。
3.根据权利要求1所述的一种污水分级清理环保装置，其特征在于：所述过滤池(12)内部共设有收集槽(1)与过滤网(4)。
4.根据权利要求1所述的一种污水分级清理环保装置，其特征在于：所述观察窗(6)共设有三个。
5.根据权利要求1所述的一种污水分级清理环保装置，其特征在于：所述杂物清洁器(3)通过筒身(2)连接收集槽(1)。
6.根据权利要求1所述的一种污水分级清理环保装置，其特征在于：所述转盘(303)通过滚轴(304)连接滑槽(305)。
说明书
一种污水分级清理环保装置
技术领域
本实用新型是一种污水分级清理环保装置，属于污水清理环保领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201710633411.8的一种污水分级清理环保装置，包括污水箱、以及设置于污水箱内的清理机构，清理机构中的清理组件沿旋转组件旋转，利用清理组件旋转至旋转组件上方时，对进入污水箱的污水进行过滤，将漂浮类的垃圾滞留在清理组件上，并随清理组件旋转至出杂口，从出杂口处进入到收杂机构内收集，清理组件旋转至旋转组件下方时，清理组件倾斜对污水中的污泥等沉淀类垃圾进行斜板沉淀，最后由污泥吸出机构吸出污水箱，实现了污水中漂浮类垃圾于沉淀类垃圾的快速分离。但是其不足之处在于设备过滤效果较差，污水中的杂质会直接沉淀在过滤池底，会给下一次的污水过滤带来更坏的影响。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水分级清理环保装置，以解决上述设备过滤效果较差，污水中的杂质会直接沉淀在过滤池底，会给下一次的污水过滤带来更坏的影响的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水分级清理环保装置，其结构包括收集槽、筒身、杂物清洁器、过滤网、进水管、观察窗、通气孔、连接管、出水管、清水消毒池、沉淀池、过滤池，所述圆柱体筒身内部底固定连接网格状收集槽，所述筒身前表面上与杂物清洁器采用活动连接，所述筒身顶部固定连接中空圆柱体观察窗，所述筒身左端贯穿连接进水管，所述过滤池固定连接网格状过滤网，所述筒身顶部贯穿连接通气孔，所述过滤池通过连接管贯穿连接沉淀池，所述沉淀池通过连接管贯穿连接清水消毒池，所述清水消毒池右侧面贯穿连接中空圆柱体出水管;所述杂物清洁器由推板、滚轮、转盘、滚轴、滑槽、弹簧、冲击块组成，所述转盘与滚轴采用活动连接，所述滚轴外部与滑槽采用过盈配合方式活动连接，所述滑槽前端中段设有弹簧，所述弹簧前端设有冲击块，所述冲击块前端固定连接推板，所述冲击块底部分别与两个滚轮采用活动连接。
进一步地，所述进水管通过筒身连接过滤池。
进一步地，所述过滤池内部共设有收集槽与过滤网。
进一步地，所述观察窗共设有三个。
进一步地，所述杂物清洁器通过筒身连接收集槽。
进一步地，所述转盘通过滚轴连接滑槽。
进一步地，所述清水消毒池具有对水流进行消毒的功能。
进一步地，所述收集槽具有可拆卸的功能。
有益效果
本实用新型一种污水分级清理环保装置，设有杂物清洁器，先将全部的污水从进水管灌入到过滤池内进行精确过滤，随之因过滤后而掉落到过滤池底的大量杂质，应及时旋转操作转盘带动滚轴配合滑槽往右进行滑动，并冲击弹簧，使其将压力推向冲击块冲击推板与带动滚轮进行滑动，以确保能将过滤池底部的杂质都推送到收集箱内，保证了下一次水流的品质不会受到此影响，从而有效的提高了设备的工作效率。
