申请日2018.04.08
公开(公告)日2019.01.15
IPC分类号C02F11/00
摘要
本实用新型公开了含油污泥处理装置，包括处理箱主体，所述处理箱主体为圆柱体状中空结构，且处理箱主体的内顶部竖直固定连接有隔板，所述隔板的侧壁上水平固定贯穿设置有轴承，且轴承内水平转动连接有第一从动杆，所述第一从动杆长度方向的两端侧壁上分别固定连接有搅碎叶片和第一从动板，且第一从动板位于第一从动杆相对的两侧外壁上竖直设置，所述处理箱主体的顶部竖直固定连接有驱动电机。本实用新型结构简单，设计巧妙，对污泥进行粉碎，防止大颗粒污泥进入处理设备对其造成损害，延长污泥处理设备的使用寿命，解决了以往含油污泥处理时大颗粒固体易损坏处理设备的问题，实用性强，易于推广。
权利要求书

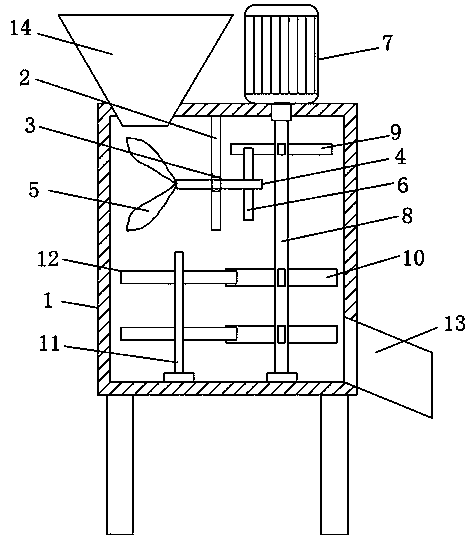

1.一种含油污泥处理装置，包括处理箱主体(1)，其特征在于，所述处理箱主体(1)为圆柱体状中空结构，且处理箱主体(1)的内顶部竖直固定连接有隔板(2)，所述隔板(2)的侧壁上水平固定贯穿设置有轴承(3)，且轴承(3)内水平转动连接有第一从动杆(4)，所述第一从动杆(4)长度方向的两端侧壁上分别固定连接有搅碎叶片(5)和第一从动板(6)，且第一从动板(6)位于第一从动杆(4)相对的两侧外壁上竖直设置，所述处理箱主体(1)的顶部竖直固定连接有驱动电机(7)，且驱动电机(7)竖直向下通过联轴器贯穿处理箱主体(1)的顶部固定连接有主动杆(8)，所述主动杆(8)的底部延伸至处理箱主体(1)的内底部并与其转动连接，且主动杆(8)的外壁上水平固定连接有第一主动板(9)和第二主动板(10)。
2.根据权利要求1所述的含油污泥处理装置，其特征在于，所述处理箱主体(1)的内底部竖直转动连接有第二从动杆(11)，且第二从动杆(11)的外壁上水平固定连接有第二从动板(12)，所述第二从动板(12)与第二主动板(10)在同一水平面上设置。
3.根据权利要求1所述的含油污泥处理装置，其特征在于，所述处理箱主体(1)靠近主动杆(8)的侧壁上开设有出料口(13)。
4.根据权利要求1所述的含油污泥处理装置，其特征在于，所述处理箱主体(1)的顶部竖直贯穿设置有进料斗(14)，且进料斗(14)位于搅碎叶片(5)的正上方设置。
5.根据权利要求1所述的含油污泥处理装置，其特征在于，所述第一主动板(9)位于第二主动板(10)的正上方设置。
说明书
含油污泥处理装置
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及含油污泥处理装置。
背景技术
含油污泥是指混入原油、各种成品油、渣油等重质油的污泥。含油污泥不是自然界固有存在的，而是由于油田开采、石油炼制过程、运输、使用、贮存等各种与原油、成品油有关的工业、民用、个人等，因各种事故、操作不当、设备陈旧、破损、腐蚀等原因造成原油、成品油跑、冒、滴、漏，外泄到地面，沉积到海洋、湖泊、河底，与泥土、水等混合在一起而形成的油、土，水，甚至掺混有等其他污染物的混合物。含油污泥对人体有害，对植物、水体生物有害，蒸发在空气中的油气能刺激皮肤、眼睛及呼吸器官，使土地失去植物生长的功能，处理和修复困难，是石油及石油化工工业的主要污染物之一。
现有含油污泥常用的处理方法有溶剂萃取法、焚烧法、生物法、焦化法、含油污泥调剖、含油污泥综合利用等。而含油污泥中掺杂很多大颗粒固体，这些大颗粒固体掺杂在污泥中会直接进入处理设备，长期以往会损坏处理设备，减少其寿命，为此我们设计出含油污泥处理装置，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的含油污泥处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
含油污泥处理装置，包括处理箱主体，所述处理箱主体为圆柱体状中空结构，且处理箱主体的内顶部竖直固定连接有隔板，所述隔板的侧壁上水平固定贯穿设置有轴承，且轴承内水平转动连接有第一从动杆，所述第一从动杆长度方向的两端侧壁上分别固定连接有搅碎叶片和第一从动板，且第一从动板位于第一从动杆相对的两侧外壁上竖直设置，所述处理箱主体的顶部竖直固定连接有驱动电机，且驱动电机竖直向下通过联轴器贯穿处理箱主体的顶部固定连接有主动杆，所述主动杆的底部延伸至处理箱主体的内底部并与其转动连接，且主动杆的外壁上水平固定连接有第一主动板和第二主动板。
优选的，所述处理箱主体的内底部竖直转动连接有第二从动杆，且第二从动杆的外壁上水平固定连接有第二从动板，所述第二从动板与第二主动板在同一水平面上设置。
优选的，所述处理箱主体靠近主动杆的侧壁上开设有出料口。
优选的，所述处理箱主体的顶部竖直贯穿设置有进料斗，且进料斗位于搅拌叶片的正上方设置。
优选的，所述第一主动板位于第二主动板的正上方设置。
与现有技术相比，本实用新型的有益效果是：
1、通过驱动电机、隔板、轴承、第一从动杆、搅碎叶片、主动杆、第一主动板和第一从动板的设计，可以对污泥进行粉碎，防止大颗粒污泥进入处理设备对其造成损害，延长污泥处理设备的使用寿命。
2、通过第二主动板、第二从动杆和第二从动板的设计，可以在驱动电机带动搅碎叶片对污泥粉碎的同时，对粉碎后的污泥搅拌使其更加均匀，且利用第二主动板转动加速污泥从出料口排出。
本实用新型结构简单，设计巧妙，解决了以往含油污泥处理时大颗粒固体易损坏处理设备的问题，实用性强，易于推广。
