申请日2018.04.08
公开(公告)日2019.01.08
IPC分类号C02F1/00; C02F103/20
摘要
本实用新型公开了一种养殖场废水除臭装置，包括处理池，所述处理池的上端外表面一侧固定安装有一号固定块，且处理池的上端外表面的另一侧固定安装有电机，所述电机的一侧外表面固定安装有齿轮，且齿轮的外表面包裹有链条，所述处理池的前端外表面固定暗转有防腐蚀板，所述防腐蚀板的外表面一侧分别固定安装有排放口与一号连接块。本实用新型所述的一种养殖场废水除臭装置，设有防腐蚀板、防护罩与梯子，能防止该养殖场废水除臭装置受到空气的腐蚀，从而延长了该养殖场废水除臭装置的使用寿命，也能有效防止电机内部进水，从而保护了电机，还能方便使用者维修该养殖场废水除臭装置，带来更好的使用前景。
权利要求书

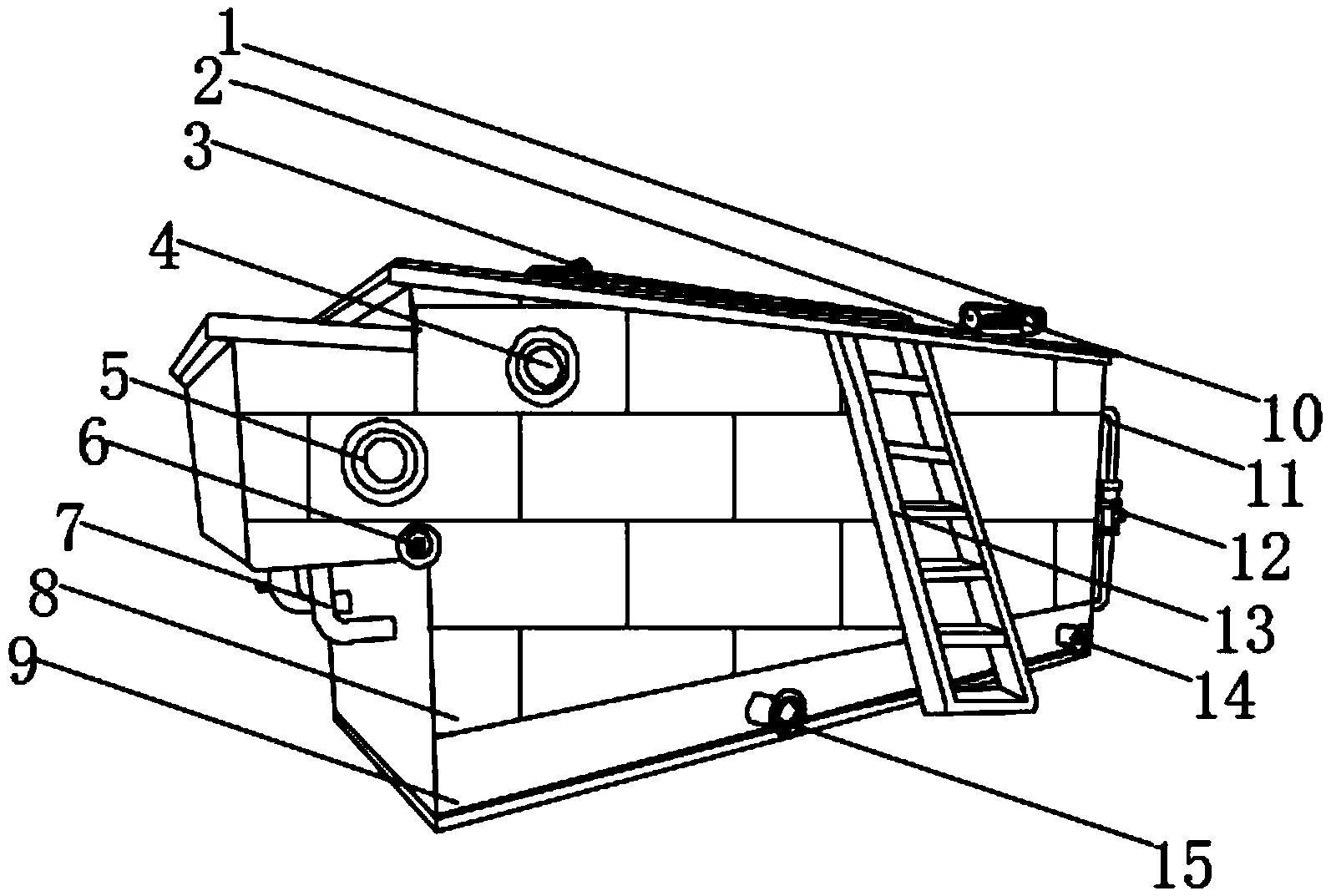

1.一种养殖场废水除臭装置，包括处理池(9)，其特征在于：所述处理池(9)的上端外表面一侧固定安装有一号固定块(3)，且处理池(9)的上端外表面的另一侧固定安装有电机(10)，所述电机(10)的一侧外表面固定安装有齿轮(2)，且齿轮(2)的外表面包裹有链条(1)，所述处理池(9)的前端外表面固定安装有防腐蚀板(8)，所述防腐蚀板(8)的外表面一侧分别固定安装有排放口(5)与一号连接块(6)，且排放口(5)位于一号连接块(6)的上方，所述处理池(9)的前端外表面靠近上方的位置固定安装有污水口(4)，所述处理池(9)的一侧外表面固定安装有水管(7)，所述电机(10)的外表面包裹有防护罩(16)，且防护罩(16)的外表面一侧设置有散热孔(17)，所述防腐蚀板(8)的上端外表面设置有梯子(13)，且梯子(13)的一侧内部设置有滑槽(21)，所述梯子(13)的一侧外表面固定安装有二号螺丝(22)，所述处理池(9)的上端外表面一侧靠近边缘的位置分别固定安装有二号固定块(18)与三号固定块(20)，且二号固定块(18)位于三号固定块(20)的一侧，所述二号固定块(18)的内部贯穿有一号螺丝(19)。
2.根据权利要求1所述的一种养殖场废水除臭装置，其特征在于：所述处理池(9)的前端外表面靠近下方的位置分别固定安装有三号连接块(15)与二号连接块(14)，且三号连接块(15)位于二号连接块(14)的一侧。
3.根据权利要求1所述的一种养殖场废水除臭装置，其特征在于：所述处理池(9)的另一侧外表面固定安装有连接风管(11)，且连接风管(11)的中间位置处活动安装有阀门(12)。
4.根据权利要求1所述的一种养殖场废水除臭装置，其特征在于：所述电机(10)的另一侧外表面设置有电源接口，且电机(10)的输入端与电源接口的输出端电性连接。
5.根据权利要求1所述的一种养殖场废水除臭装置，其特征在于：所述一号螺丝(19)的数量至少为四组，且一号螺丝(19)两两贯穿在二号固定块(18)与三号固定块(20)的内部。
6.根据权利要求1所述的一种养殖场废水除臭装置，其特征在于：所述梯子(13)的长度为两米，所述齿轮(2)的数量为两组，且齿轮(2)的大小不相同。
说明书
一种养殖场废水除臭装置
技术领域
本实用新型涉及一种废水除臭装置领域，特别涉及一种养殖场废水除臭装置。
背景技术
养殖场排出的废水会产生大量的臭味，这给人们的生存环境带来了很大的困扰，废水处理装置能够将养殖场产生的废水进行除臭再释放出来，有效的减少了养殖场废水产生的臭味;现有的废水除臭装置在使用的时候存在一定的弊端，首先，由于长期的暴露在外面，废水除臭装置会受到空气的腐蚀，从而降低了废水除臭装置的使用寿命，其次，在下雨的时候电机不能受到很好的保护，从而会导致电机的损坏，最后，现有的废水除臭装置在维修的时候较为不便，为此，我们提出一种养殖场废水除臭装置。
实用新型内容
本实用新型的主要目的在于提供一种养殖场废水除臭装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种养殖场废水除臭装置，包括处理池，所述处理池的上端外表面一侧固定安装有一号固定块，且处理池的上端外表面的另一侧固定安装有电机，所述电机的一侧外表面固定安装有齿轮，且齿轮的外表面包裹有链条，所述处理池的前端外表面固定暗转有防腐蚀板，所述防腐蚀板的外表面一侧分别固定安装有排放口与一号连接块，且排放口位于一号连接块的上方，所述处理池的前端外表面靠近上方的位置固定安装有污水口，所述处理池的一侧外表面固定安装有水管，所述电机的外表面包裹有防护罩，且防护罩的外表面一侧设置有散热孔，所述防腐蚀板的上端外表面设置有梯子，且梯子的一侧内部设置有滑槽，所述梯子的一侧外表面固定安装有二号螺丝，所述处理池的上端外表面一侧靠近边缘的位置分别固定安装有二号固定块与三号固定块，且二号固定块位于三号固定块的一侧，所述二号固定块的内部贯穿有一号螺丝。
优选的，所述处理池的前端外表面靠近下方的位置分别固定安装有三号连接块与二号连接块，且三号连接块位于二号连接块的一侧。
优选的，所述处理池的另一侧外表面固定安装有连接风管，且连接风管的中间位置处活动安装有阀门。
优选的，所述电机的另一侧外表面设置有电源接口，且电机的输入端与电源接口的输出端电性连接。
优选的，所述一号螺丝的数量至少为四组，且一号螺丝两两贯穿在二号固定块与三号固定块的内部。
优选的，所述梯子的长度为两米，所述齿轮的数量为两组，且齿轮的大小不相同。
与现有技术相比，本实用新型具有如下有益效果：该养殖场废水除臭装置，通过设置的防腐蚀板，能够防止该养殖场废水除臭装置长期暴露在空气中受到空气的腐蚀，从而延长了该养殖场废水除臭装置的使用寿命，通过设置的防护罩，能够有效防止在下雨的时候电机内部进水，从而保护了电机，通过设置的梯子，能够让维修人员方便维修，以及在维修之后方便将梯子收起来，整个装置简单，操作方便，使用的效果相对于传统方式更好。
