申请日2018.04.08
公开(公告)日2018.12.21
IPC分类号B01D36/02
摘要
本实用新型公开了一种废水处理专用布水器,包括壳体，所述壳体下方与生物滤网连接在一起，且生物滤网下方设有碎石，所述碎石内部安装有空气管，且空气管下方通过壳体与反冲气管相连，所述反冲气管右侧通过壳体与进水管相连，且进水管上方安装有布水装置，所述布水装置上方与冲洗泵连接在一起，且冲洗泵上方与出水管相连，所述出水管左侧安装有废水管，所述布水装置包括立柱，所述立柱两侧与拉杆连接在一起，且拉杆一端与布水管相连，本实用新型通过布水装置、空气管、碎石与生物滤网的设置，有利于操作方便，节能环保，布水均匀，从而完善功能多样性，达到最佳布水效果，结构简单且实用。
权利要求书

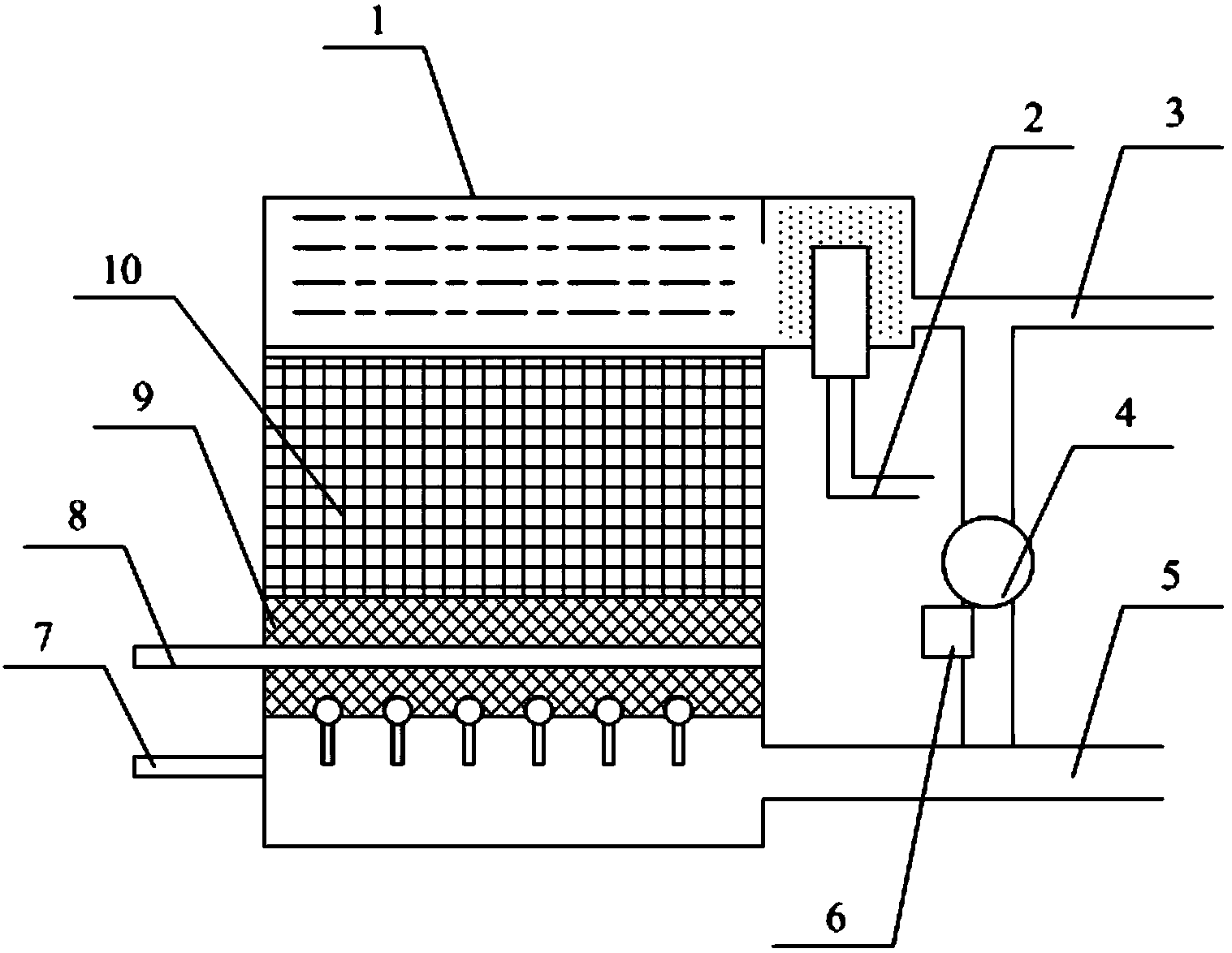

1.一种废水处理专用布水器，包括壳体(1)，其特征在于，所述壳体(1)下方与生物滤网(10)连接在一起，且生物滤网(10)下方设有碎石(9)，所述碎石(9)内部安装有空气管(8)，且空气管(8)下方通过壳体(1)与反冲洗气管(7)相连，所述反冲洗气管(7)右侧通过壳体(1)与进水管(5)相连，且进水管(5)上方安装有布水装置(6)，所述布水装置(6)上方与冲洗泵(4)连接在一起，且冲洗泵(4)上方与出水管(3)相连，所述出水管(3)左侧安装有废水管(2)，所述布水装置(6)包括立柱(61)，所述立柱(61)两侧与拉杆(66)连接在一起，且拉杆(66)一端与布水管(64)相连，所述布水管(64)与布水板(65)连接在一起，所述立柱(61)下方安装有均水桶(62)，且均水桶(62)下方左侧安装有水口(63)。
2.根据权利要求1所述的一种废水处理专用布水器，其特征在于，所述立柱(61)与均水桶(62)配合使用，且均水桶(62)开口呈圆形。
3.根据权利要求1所述的一种废水处理专用布水器，其特征在于，所述布水管(64)与布水板(65)连接在一起，且布水管(64)为圆柱PET塑料管。
4.根据权利要求1所述的一种废水处理专用布水器，其特征在于，所述冲洗泵(4)外部设有调节阀，且与布水装置(6)配合使用。
5.根据权利要求1所述的一种废水处理专用布水器，其特征在于，所述反冲洗气管(7)与空气管(8)均为圆柱PET塑料管。
6.根据权利要求1所述的一种废水处理专用布水器，其特征在于，所述碎石(9)下方设有过滤头，且过滤头采用4-8个。
说明书
一种废水处理专用布水器
技术领域
本实用新型涉及环保技术领域，尤其涉及一种废水处理专用布水器。
背景技术
布水头就是在一定的工作面积上按一定规律布置水量，最常见的是在工作面上均匀布水，完成这个任务的装置叫布水头，常见的冷却塔布水头有穿孔管、喷头、滤头、旋转布水头，砂滤池中的布水头就是由干管-支管-布水孔组成的，每根支管的下侧均匀布置很多等孔距等直径的小孔，滤池反冲洗的水由干管到支管，再由支管的孔眼流出向上均匀冲洗滤砂，旋转布水头就是能够旋转的穿孔管，在水处理中也经常用到。
但是，现有的废水处理专用布水器存在的功能不完善，防水效果差的问题，而提出的一种废水处理专用布水器。
实用新型内容
为了实现上述目的，本实用新型采用了如下技术方案：一种废水处理专用布水器，包括壳体，所述壳体下方与生物滤网连接在一起，且生物滤网下方设有碎石，所述碎石内部安装有空气管，且空气管下方通过壳体与反冲气管相连，所述反冲气管右侧通过壳体与进水管相连，且进水管上方安装有布水装置，所述布水装置上方与冲洗泵连接在一起，且冲洗泵上方与出水管相连，所述出水管左侧安装有废水管，所述布水装置包括立柱，所述立柱两侧与拉杆连接在一起，且拉杆一端与布水管相连，所述布水管与布水板连接在一起，所述立柱下方安装有均水桶，且均水桶下方左侧安装有水口。
优选的，所述立柱与均水桶配合使用，且均水桶开口呈圆形，有利于灵活使用，操作方便。
优选的，所述布水管与布水板连接在一起，且布水管为圆柱PET塑料管，有利于布水均匀，提高工作效率。
优选的，所述冲洗泵外部设有调节阀，且与布水装置配合使用，有利于简单方便，完善功能多样性。
优选的，所述反冲洗气管与空气管均为圆柱PET塑料管，有利于使用方便，使得降低制造成本。
优选的，所述碎石下方设有过滤头，且过滤头采用4-8个，有利于达到最佳使用效果，节能环保。
与现有技术相比，本实用新型提供了一种废水处理专用布水器，具备以下有益效果：
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型通过布水装置、空气管、碎石与生物滤网的设置，有利于操作方便，节能环保，布水均匀，从而完善功能多样性，达到最佳布水效果，结构简单且实用。
