申请日2018.04.08
公开(公告)日2019.01.08
IPC分类号B01D29/01; B01D29/56
摘要
本实用新型公开一种可观察污水过滤装置的过滤塔，包括有活动圈，所述的活动圈活动套设在过滤塔的底部，所述的过滤塔的中部设有固定圈，所述的过滤塔的内部上层设有粗过滤板，所述的粗过滤板包括连接平板、过滤网板，所述的连接平板与过滤网板连接处下方设有隔板，所述的隔板的下方设有细过滤板，所述的细过滤板包括平板、网板，所述的平板与网板的连接处位于隔板的下端面，所述的隔板的一侧设有抽水装置，抽水装置通过连接管与隔板的另一侧连通;本实用新型产品实用，结构合理，可有效观察污水过滤情况，保证过滤功能，能够有效去除相关杂质、重金属等污染物。
权利要求书

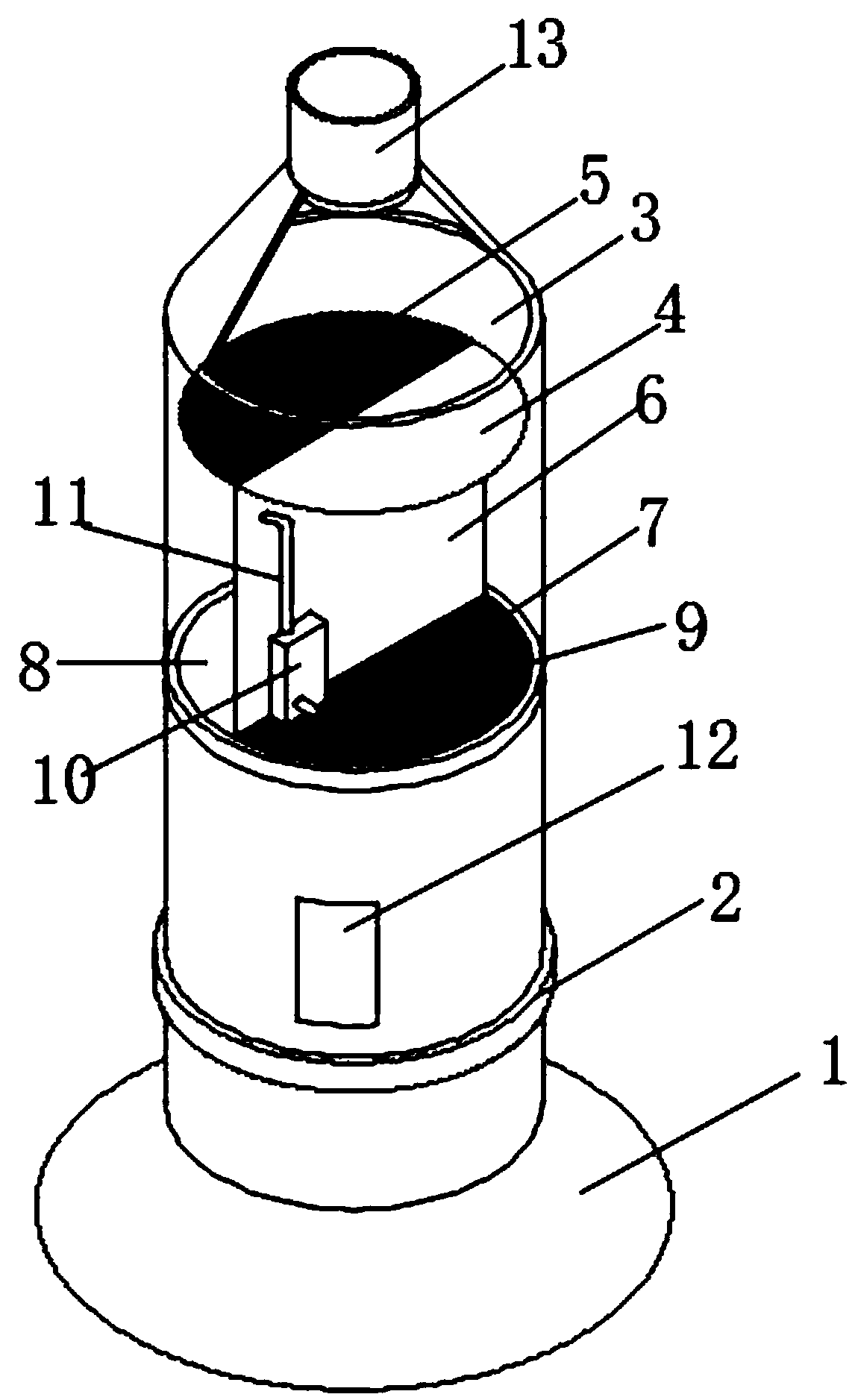

1.一种可观察污水过滤装置的过滤塔，其特征在于：包括有活动圈，所述的活动圈活动套设在过滤塔的底部，所述的过滤塔的中部设有固定圈，所述的过滤塔的内部上层设有粗过滤板，所述的粗过滤板包括连接平板、过滤网板，所述的连接平板与过滤网板连接处下方设有隔板，所述的隔板的下方设有细过滤板，所述的细过滤板包括平板、网板，所述的平板与网板的连接处位于隔板的下端面，所述的隔板的一侧设有抽水装置，抽水装置通过连接管与隔板的另一侧连通，所述的过滤塔的中部设有观察窗，所述的固定圈位于观察窗的下方，所述的过滤塔的顶部设有进水管口。
2.根据权利要求1所述的一种可观察污水过滤装置的过滤塔，其特征在于：所述的活动圈为中空锥形结构，所述的活动圈经焊接活动在过滤塔的外部圆周。
3.根据权利要求1所述的一种可观察污水过滤装置的过滤塔，其特征在于：所述的过滤塔内设有多层过滤层，多层所述的过滤层均位于细过滤板下方。
4.根据权利要求1所述的一种可观察污水过滤装置的过滤塔，其特征在于：所述的细过滤板与粗过滤板的大小相同，且连接平板、过滤网板与平板、网板在同一水平面上的位置相互错开。
说明书
一种可观察污水过滤装置的过滤塔
技术领域
本实用新型涉及污水处理技术领域，具体尤其涉及一种可观察污水过滤装置的过滤塔。
背景技术
污水一般是指收到一定污染、来自生活和生产排出的废水，其内含有污泥、有机污染物、植物污染物、有毒污染物等等污染物，更是可能含有块状物泥土、线状杂物如头发、绳带等污染物，往往污水处理都是先通过栅格或网筛过滤，在进行简单除杂之后，便会对污水进行深层次过滤，现有市场上的过滤装置多种多样，而本公司技术人员却是根据实际观察及需要设计出一种新型污水过滤处理机构，并提出一种新的可观察污水过滤装置的过滤塔，能够有效进行污水过滤、观察。
实用新型内容
为此，本实用新型提出一种可观察污水过滤装置的过滤塔，产品实用，结构合理，可有效观察污水过滤情况，保证过滤功能，能够有效去除相关杂质、重金属等污染物。
本实用新型通过如下手段实现：
一种可观察污水过滤装置的过滤塔，包括有活动圈，所述的活动圈活动套设在过滤塔的底部，所述的过滤塔的中部设有固定圈，所述的过滤塔的内部上层设有粗过滤板，所述的粗过滤板包括连接平板、过滤网板，所述的连接平板与过滤网板连接处下方设有隔板，所述的隔板的下方设有细过滤板，所述的细过滤板包括平板、网板，所述的平板与网板的连接处位于隔板的下端面，所述的隔板的一侧设有抽水装置，抽水装置通过连接管与隔板的另一侧连通。
优选地，所述的过滤塔的中部设有观察窗，所述的固定圈位于观察窗的下方，所述的过滤塔的顶部设有进水管口。
优选地，所述的活动圈为中空锥形结构，所述的活动圈经焊接活动在过滤塔的外部圆周。
优选地，所述的过滤塔内设有多层过滤层，可以除去重金属、有机污染物等污染物，多层所述的过滤层均位于细过滤板下方，且位于观察窗上方。
本实用新型的有益效果是：本实用新型产品实用，结构合理，可有效观察污水过滤情况，保证过滤功能，能够有效去除相关杂质、重金属等污染物。
