申请日2018.04.08
公开(公告)日2019.01.04
IPC分类号F04D13/06; F04D29/70; F04D29/62; F04D29/58
摘要
本实用新型公开了一种分体式污水泵，包括管道一，所述管道一的内部设置有套管，所述套管的内部设置有转轴一，所述转轴一与所述套管之间设置有若干个轴承，所述管道一的内侧顶部设置有密封板一，所述套管的顶部与所述密封板一的底部固定连接，所述转轴一的顶端贯穿所述密封板一且延伸至所述管道一的上方，所述转轴一的顶端设置有连接件一，所述管道一的顶部设置有支架，所述连接件一位于所述支架的内侧，所述支架的顶部设置有法兰一，所述法兰一上设置有若干个锁紧螺丝，所述法兰一通过所述锁紧螺丝与法兰二固定连接，所述法兰二设置于电机的下部，所述电机的底端设置有转轴二。有益效果：达到整个泵体使用寿命延长的目的。
权利要求书

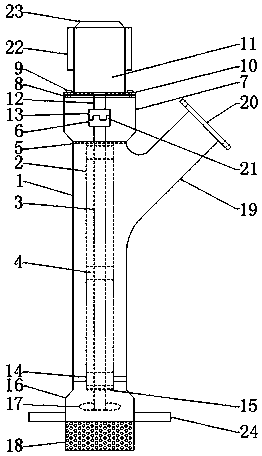

1.一种分体式污水泵，其特征在于，包括管道一(1)，所述管道一(1)的内部设置有套管(2)，所述套管(2)的内部设置有转轴一(3)，所述转轴一(3)与所述套管(2)之间设置有若干个轴承(4)，所述管道一(1)的内侧顶部设置有密封板一(5)，所述套管(2)的顶部与所述密封板一(5)的底部固定连接，所述转轴一(3)的顶端贯穿所述密封板一(5)且延伸至所述管道一(1)的上方，所述转轴一(3)的顶端设置有连接件一(6)，所述管道一(1)的顶部设置有支架(7)，所述连接件一(6)位于所述支架(7)的内侧，所述支架(7)的顶部设置有法兰一(8)，所述法兰一(8)上设置有若干个锁紧螺丝(9)，所述法兰一(8)通过所述锁紧螺丝(9)与法兰二(10)固定连接，所述法兰二(10)设置于电机(11)的下部，所述电机(11)的底端设置有转轴二(12)，所述转轴二(12)的底端设置有连接件二(13)，所述连接件一(6)与所述连接件二(13)匹配，所述套管(2)的下部与所述管道一(1)的内壁之间设置有支撑架(14)，所述套管(2)的底端设置有密封板二(15)，所述转轴一(3)的底端贯穿所述密封板二(15)且延伸至所述管道一(1)的下方，所述管道一(1)的底部设置有连接套筒(16)，所述转轴一(3)的底端与设置于所述连接套筒(16)内部的叶轮(17)固定连接，所述连接套筒(16)的底部设置有滤罩(18)，所述滤罩(18)为镂空结构，所述管道一(1)的上部倾斜设置有管道二(19)，所述管道二(19)的顶端设置有法兰三(20)。
2.根据权利要求1所述的一种分体式污水泵，其特征在于，所述连接件一(6)的顶部和所述连接件二(13)的底部均设置有若干个凸块(21)，所述凸块(21)互相啮合。
3.根据权利要求1所述的一种分体式污水泵，其特征在于，所述电机(11)的外侧设置有若干个散热片(22)，所述电机(11)的顶部设置有换气扇(23)。
4.根据权利要求1所述的一种分体式污水泵，其特征在于，所述连接套筒(16)的外侧设置有防护架(24)。
5.根据权利要求1所述的一种分体式污水泵，其特征在于，所述管道一(1)的直径大于所述管道二(19)的直径。
6.根据权利要求1所述的一种分体式污水泵，其特征在于，所述支架(7)的外侧套设有防护网。
说明书
一种分体式污水泵
技术领域
本实用新型涉及污水泵技术领域，具体来说，涉及一种分体式污水泵。
背景技术
污水泵种类繁多，它主要用于输送城市污水，排涝救援，河道清淤、农田浇灌等，传统的污水泵多为整体式，泵体直接安装在输送管路中，一旦泵体出现问题，毕竟拆卸维修复杂，费时费力，同时对整个管路的影响较大，长时间与污水接触，也使得泵体的使用寿命降低，使用的成本较高，给人们带来了不便，因此，设计一种可长期使用的污水泵是必要的。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种分体式污水泵，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种分体式污水泵，包括管道一，所述管道一的内部设置有套管，所述套管的内部设置有转轴一，所述转轴一与所述套管之间设置有若干个轴承，所述管道一的内侧顶部设置有密封板一，所述套管的顶部与所述密封板一的底部固定连接，所述转轴一的顶端贯穿所述密封板一且延伸至所述管道一的上方，所述转轴一的顶端设置有连接件一，所述管道一的顶部设置有支架，所述连接件一位于所述支架的内侧，所述支架的顶部设置有法兰一，所述法兰一上设置有若干个锁紧螺丝，所述法兰一通过所述锁紧螺丝与法兰二固定连接，所述法兰二设置于电机的下部，所述电机的底端设置有转轴二，所述转轴二的底端设置有连接件二，所述连接件一与所述连接件二匹配，所述套管的下部与所述管道一的内壁之间设置有支撑架，所述套管的底端设置有密封板二，所述转轴一的底端贯穿所述密封板二且延伸至所述管道一的下方，所述管道一的底部设置有连接套筒，所述转轴一的底端与设置于所述连接套筒内部的叶轮固定连接，所述连接套筒的底部设置有滤罩，所述滤罩为镂空结构，所述管道一的上部倾斜设置有管道二，所述管道二的顶端设置有法兰三。
进一步的，所述连接件一的顶部和所述连接件二的底部均设置有若干个凸块，所述凸块互相啮合。
进一步的，所述电机的外侧设置有若干个散热片，所述电机的顶部设置有换气扇。
进一步的，所述连接套筒的外侧设置有防护架。
进一步的，所述管道一的直径大于所述管道二的直径。
进一步的，所述支架的外侧套设有防护网。
本实用新型的有益效果：通过把转轴一和转轴二通过连接件一和连接件二活动连接，同时电机通过法兰二固定连接，在不需要使用时只需将电机拆下即可，同时由于叶轮是在连接套筒的内侧，使得在吸入一定体积的异物时，不会导致叶轮发生缠绕，较大的管径也不会产生堵塞，各部件相对独立，后期的维护成本也相对较低，从而达到整个泵体使用寿命延长的目的。
另外，通过把连接件一的顶部和连接件二的底部均设置有若干个凸块，凸块互相啮合，使得连接件一和连接件二之间的联系更加紧密;通过把电机的外侧设置有若干个散热片，电机的顶部设置有换气扇，快速散热，避免温度过高;通过把连接套筒的外侧设置有防护架，使得滤罩与水底保持一定距离;通过把管道一的直径大于管道二的直径，使得水压稳定;通过把支架的外侧套设有防护网，避免人身伤害的发生。
