申请日2018.04.08
公开(公告)日2019.01.08
IPC分类号C02F3/00
摘要
一种用于污水处理厂的可拆除式填料回收装置，主要包括承重轴、电动马达和转动轴;所述承重轴两端设有滑动卡座，承重轴中心连接电动马达，所述电动马达与转动轴连接，所述转动轴与承重轴垂直，转动轴伸入水中;所述转动轴上设有刮渣装置，所述刮渣装置包括若干块形状相同的刮渣板，所述刮渣板上设有网格滤孔，刮渣板左侧边缘设有毛刷，本装置设计科学，可以拆除，即装即用的，适用于绝多大数污水池。
权利要求书
1.一种用于污水处理厂的可拆除式填料回收装置，其特征在于：主要包括承重轴、电动马达和转动轴;所述承重轴两端设有滑动卡座，承重轴中心连接电动马达，所述电动马达与转动轴连接，所述转动轴与承重轴垂直，转动轴伸入水中;所述转动轴上设有刮渣装置，所述刮渣装置包括若干块形状相同的刮渣板，所述刮渣板为矩形或弧形，所述刮渣板的上边缘中心位置设有上滑轮，下边缘中心位置设有下滑轮，所述上滑轮和下滑轮分别嵌入在上滑轨和下滑轨内，所述上滑轨和下滑轨水平连接在转动轴上，所述刮渣板上设有网格滤孔，刮渣板左侧边缘设有毛刷。
2.根据权利要求1所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述滑动卡座包括前卡座和后卡座，所述前卡座和后卡座内均设有滑轮，所述前卡座和后卡座夹住污水池池壁，并且前卡座和后卡座与污水池池壁接触面均为弧状或片状。
3.根据权利要求2所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述前卡座和后卡座与污水池池壁接触处还设有橡胶缓冲垫。
4.根据权利要求1所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述网格滤孔的孔径小于填料直径。
5.根据权利要求1所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述刮渣板的长度为1~2m，刮渣板左侧边缘毛刷的长度不小于2cm。
6.根据权利要求1所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述承重轴和滑动卡座的材质为40Cr钢;所述转动轴的材质为45钢。
7.根据权利要求1所述的一种用于污水处理厂的可拆除式填料回收装置，其特征在于：所述承重轴的长度为10~16m。
说明书
一种用于污水处理厂的可拆除式填料回收装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种用于污水处理厂的可拆除式填料回收装置。
背景技术
我国现阶段污水处理大多数采用活性物污泥法，在实际处理过程中，二沉池和生化池总会出现污泥或活性微生物失效导致的填料上浮情况，针对填料上浮的情况，多数的污水厂采用人工进行捞取，由于污水池的面积较大，人工捞取操作不方便，并且具有一定危险性;现阶段对于这种情况的改进基本都是对水池进行改造，这样的改造都属于量身打造，每一个水池都必须进行相应的改造，这样的工程量只能适用于新型未建成的污水厂，对于已落成的污水池来说，改造现有污水池工程量十分浩大。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种结构设计科学，可以拆除，即装即用的，适用于绝多大数污水池的一种用于污水处理厂的可拆除式填料回收装置。

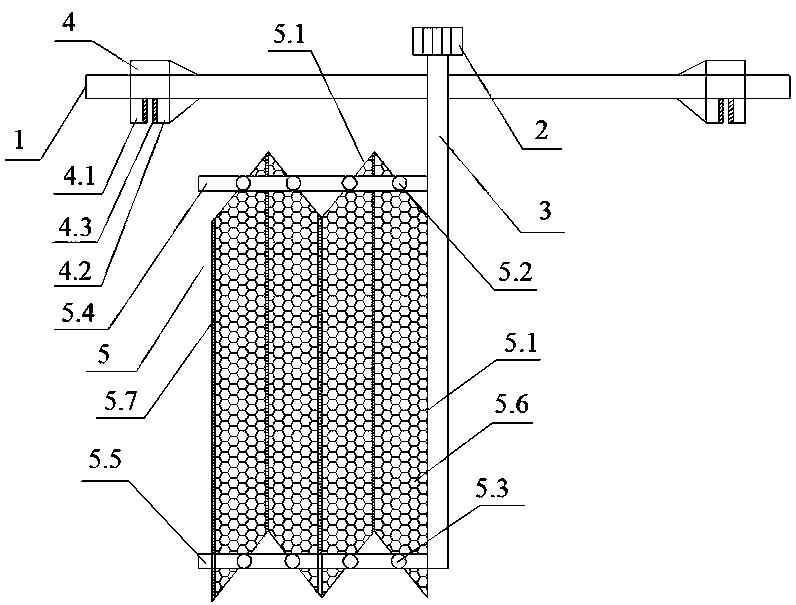

实现本实用新型提供以下技术方案：一种用于污水处理厂的可拆除式填料回收装置，主要包括承重轴、电动马达和转动轴;所述承重轴两端设有滑动卡座，承重轴中心连接电动马达，所述电动马达与转动轴连接，所述转动轴与承重轴垂直，转动轴伸入水中;所述转动轴上设有刮渣装置，所述刮渣装置包括若干块形状相同的刮渣板，所述刮渣板为矩形或弧形，所述刮渣板的上边缘中心位置设有上滑轮，下边缘中心位置设有下滑轮，所述上滑轮和下滑轮分别嵌入在上滑轨和下滑轨内，所述上滑轨和下滑轨水平连接在转动轴上，所述刮渣板上设有网格滤孔，刮渣板左侧边缘设有毛刷。
作为优选，所述滑动卡座包括前卡座和后卡座，所述前卡座和后卡座内均设有滑轮，所述前卡座和后卡座夹住污水池池壁，并且前卡座和后卡座与污水池池壁接触面均为弧状或片状。
作为优选，所述前卡座和后卡座与污水池池壁接触处还设有橡胶缓冲垫。
作为优选，所述网格滤孔的孔径小于填料直径。
作为优选，所述刮渣板的长度为1~2m，刮渣板左侧边缘毛刷的长度不小于2cm。
作为优选，所述承重轴和滑动卡座的材质为40Cr钢;所述转动轴的材质为45钢。
作为优选，所述承重轴的长度为10~16m。
本实用新型的有益之处：第一，结构简单，操作方便，不需要改造污水池构造，利用可滑动卡座可以适用不同尺寸的污水池，滑动卡座拆除方便;第二，转动轴带动刮渣板转动，刮渣板是可折叠式，适应各种污水池宽度，刮渣板转动时将填料聚集在一起，便于捞取;第三，刮渣板左侧边缘设有毛刷，刚好挡住刮渣板与刮渣板之间的缝隙，防止填料从缝隙中漏过。
