申请日2018.04.07
公开(公告)日2018.08.21
IPC分类号B01D29/03; C02F1/00; B63J4/00
摘要
本发明公开了一种船舶用生活污水处理设备，包括污水处理器，所述污水处理器的顶侧开设有漏水孔，污水处理器上开设有电机腔，电机腔位于漏水孔的一侧，电机腔内固定安装有电机，污水处理器上开设有空腔，空腔位于电机腔的上方，空腔的底侧内壁上开设有通孔，通孔与电机腔相连通，通孔内转动安装有转轴，转轴的顶端延伸至空腔内并固定安装有凸轮，转轴的底端延伸至电机腔内并与电机的输出轴固定连接，空腔靠近漏水孔的一侧内壁上开设有贯穿孔，贯穿孔内滑动安装有滑板。本发明可使过滤板在过滤污水的过程中横向往复运动，过滤效果好，在过滤板需要清洗更换时，便于拆装，结构简单，操作方便。
权利要求书
1.一种船舶用生活污水处理设备，包括污水处理器(1)，其特征在于，所述污水处理器(1)的顶侧开设有漏水孔(2)，污水处理器(1)上开设有电机腔(4)，电机腔(4)位于漏水孔(2)的一侧，电机腔(4)内固定安装有电机(5)，污水处理器(1)上开设有空腔(6)，空腔(6)位于电机腔(4)的上方，空腔(6)的底侧内壁上开设有通孔(7)，通孔(7)与电机腔(4)相连通，通孔(7)内转动安装有转轴(8)，转轴(8)的顶端延伸至空腔(6)内并固定安装有凸轮(9)，转轴(8)的底端延伸至电机腔(4)内并与电机(5)的输出轴固定连接;
空腔(6)靠近漏水孔(2)的一侧内壁上开设有贯穿孔(10)，贯穿孔(10)内滑动安装有滑板(11)，滑板(11)靠近空腔(6)的一端延伸至空腔(6)内并与凸轮(9)相接触，漏水孔(2)远离空腔(6)的一侧内壁上开设有凹槽(3)，凹槽(3)内滑动安装有活塞(12)，滑板(11)远离凸轮(9)的一侧延伸至凹槽(3)内并与活塞(12)固定连接，滑板(11)的顶侧开设有安装槽(15)，安装槽(15)的底侧内壁上开设有出水孔(16)，安装槽(15)内安装有过滤板(17)，过滤板(17)的两侧均固定安装有第一梯形块(18)，安装槽(15)的两侧内壁上均开设有滑槽(19)，滑槽(19)内滑动安装有滑块(20)，滑块(20)靠近过滤板(17)的一侧固定安装有第二梯形块(21)，第二梯形块(21)靠近过滤板(17)的一侧延伸至滑槽(19)外并与第一梯形块(18)相接触。
2.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述通孔(7)内固定安装有轴承，轴承与转轴(8)固定套接。
3.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述贯穿孔(10)的顶侧内壁和底侧内壁上均开设有第一限位槽(13)，滑板(11)的顶侧和底侧均固定安装有第一限位块(14)，第一限位块(14)与对应的第一限位槽(13)的侧壁滑动连接。
4.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述滑板(11)靠近凸轮(9)的一端滚动安装有滚珠，滚珠与凸轮(9)相接触。
5.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述活塞(12)上固定套接有密封圈，密封圈与凹槽(3)的内壁滑动密封连接。
6.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述滑槽(19)的顶侧内壁和底侧内壁上均开设有第二限位槽(22)，第二限位槽(22)内固定安装有支杆(23)，滑块(20)的顶侧和底侧均固定安装有第二限位块(24)，支杆(23)与第二限位块(24)滑动套接。
7.根据权利要求6所述的一种船舶用生活污水处理设备，其特征在于，所述支杆(23)上套设有弹簧，弹簧靠近第二限位块(24)的一端与第二限位块(24)固定连接，弹簧的另一端与第二限位槽(22)的内壁固定连接。
8.根据权利要求1所述的一种船舶用生活污水处理设备，其特征在于，所述过滤板(17)的顶侧固定安装有漏斗(25)，漏斗(25)的顶侧延伸至漏水孔(2)外。
说明书
一种船舶用生活污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种船舶用生活污水处理设备。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，人类生活过程中产生的污水，是水体的主要污染源之一。
专利号为201711324564.0的一种船舶用生活污水处理设备公开了一种生活污水处理设备，包括底座和沉淀筒，所述底座上表面左端通过支撑杆安装有沉淀筒，所述支撑杆顶端与沉淀筒固定连接，所述沉淀筒左侧顶端贯通连接有进水管，所述沉淀筒顶端底面中心处安装有烘干机，所述沉淀筒左侧上端安装有控制开关，所述沉淀筒内壁中部安装有紫外线灯，所述沉淀筒左侧中部安装有紫外线灯控制器，所述沉淀筒底端固定连接有滤渣收集仓，所述滤渣收集仓底面中心处贯通连接有出料口，所述沉淀筒右侧底端通过输水管与净化装置贯通连接，所述净化装置包括外壳、活性炭过滤层、电加热管、温度控制器和排水管，该种污水处理设备过滤效果不好，活性炭过滤层不便于拆卸进行清洗和更换，不能满足客户的需求。
发明内容
基于背景技术存在的技术问题，本发明提出了一种船舶用生活污水处理设备。
本发明提出的一种船舶用生活污水处理设备，包括污水处理器，所述污水处理器的顶侧开设有漏水孔，污水处理器上开设有电机腔，电机腔位于漏水孔的一侧，电机腔内固定安装有电机，污水处理器上开设有空腔，空腔位于电机腔的上方，空腔的底侧内壁上开设有通孔，通孔与电机腔相连通，通孔内转动安装有转轴，转轴的顶端延伸至空腔内并固定安装有凸轮，转轴的底端延伸至电机腔内并与电机的输出轴固定连接;
空腔靠近漏水孔的一侧内壁上开设有贯穿孔，贯穿孔内滑动安装有滑板，滑板靠近空腔的一端延伸至空腔内并与凸轮相接触，漏水孔远离空腔的一侧内壁上开设有凹槽，凹槽内滑动安装有活塞，滑板远离凸轮的一侧延伸至凹槽内并与活塞固定连接，滑板的顶侧开设有安装槽，安装槽的底侧内壁上开设有出水孔，安装槽内安装有过滤板，过滤板的两侧均固定安装有第一梯形块，安装槽的两侧内壁上均开设有滑槽，滑槽内滑动安装有滑块，滑块靠近过滤板的一侧固定安装有第二梯形块，第二梯形块靠近过滤板的一侧延伸至滑槽外并与第一梯形块相接触。
优选的,所述通孔内固定安装有轴承，轴承与转轴固定套接。
优选的，所述贯穿孔的顶侧内壁和底侧内壁上均开设有第一限位槽，滑板的顶侧和底侧均固定安装有第一限位块，第一限位块与对应的第一限位槽的侧壁滑动连接。
优选的，所述滑板靠近凸轮的一端滚动安装有滚珠，滚珠与凸轮相接触。
优选的，所述活塞上固定套接有密封圈，密封圈与凹槽的内壁滑动密封连接。
优选的，所述滑槽的顶侧内壁和底侧内壁上均开设有第二限位槽，第二限位槽内固定安装有支杆，滑块的顶侧和底侧均固定安装有第二限位块，支杆与第二限位块滑动套接。
优选的，所述支杆上套设有弹簧，弹簧靠近第二限位块的一端与第二限位块固定连接，弹簧的另一端与第二限位槽的内壁固定连接。
优选的，所述过滤板的顶侧固定安装有漏斗，漏斗的顶侧延伸至漏水孔外。

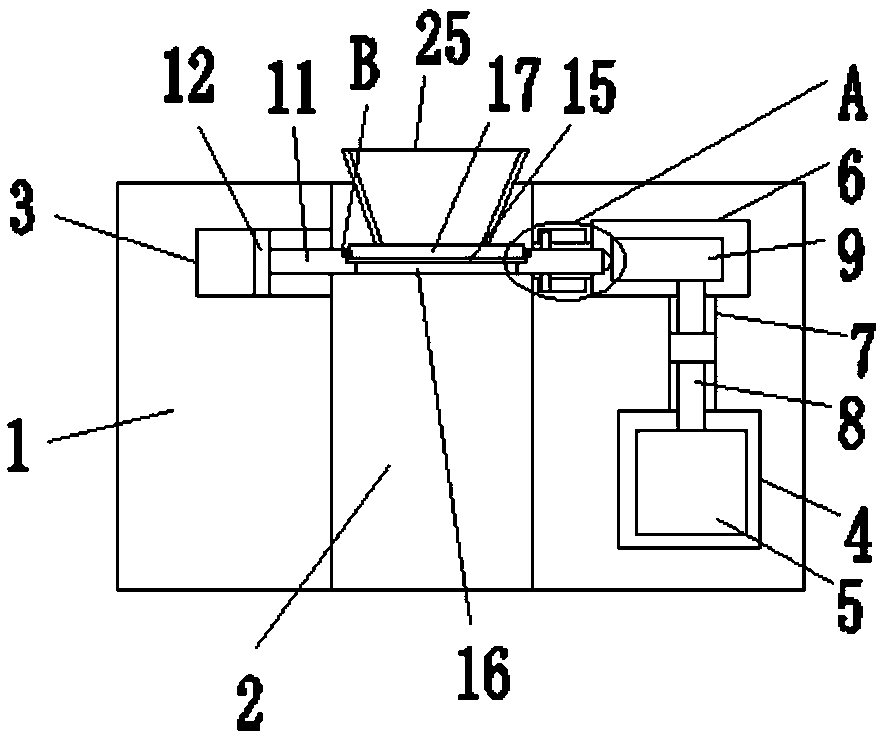

本发明的有益效果是：通过污水处理器、漏水孔、凹槽、电机腔、电机、空腔、通孔、转轴、凸轮、贯穿孔、滑板、活塞、第一限位槽、第一限位块、安装槽、出水孔和过滤板的配合，电机的输出轴带动转轴转动，转轴带动凸轮转动，凸轮转动挤压滑板，滑板向靠近凹槽的方向滑动，滑板带动活塞滑动压缩凹槽内空气，当凸轮转动一周不与滑板有挤压力时，凹槽内的空气膨胀带动活塞向靠近凸轮的方向运动，活塞带动滑板复位与凸轮重新接触，实现了滑板的横向往复运动，滑板带动过滤板做横向往复运动;
