申请日2018.04.07
公开(公告)日2018.09.04
IPC分类号E02B15/10
摘要
本发明公开了一种污水处理用浮藻收集设备，包括收集设备本体，所述收集设备本体的底部固定安装有支撑座，支撑座的底部对称固定安装有两个第一支撑柱，第一支撑柱的下方设有第二支撑柱，第二支撑柱的顶部开设有第一凹槽，第一支撑柱的底端位于第一凹槽内，第一支撑柱的底端开设有第二凹槽，第二凹槽内滑动安装有与第一凹槽的底部内壁固定连接的第一支撑杆，第二凹槽的内壁上开设有限位槽，第一支撑杆的顶端固定安装有与限位槽的内壁滑动连接的限位块。本发明结构简单，操作方便，实用性强，可快速的对污水处理用浮藻收集设备进行移动，且在移动过程中可对污水处理用浮藻收集设备进行减震保护。
权利要求书

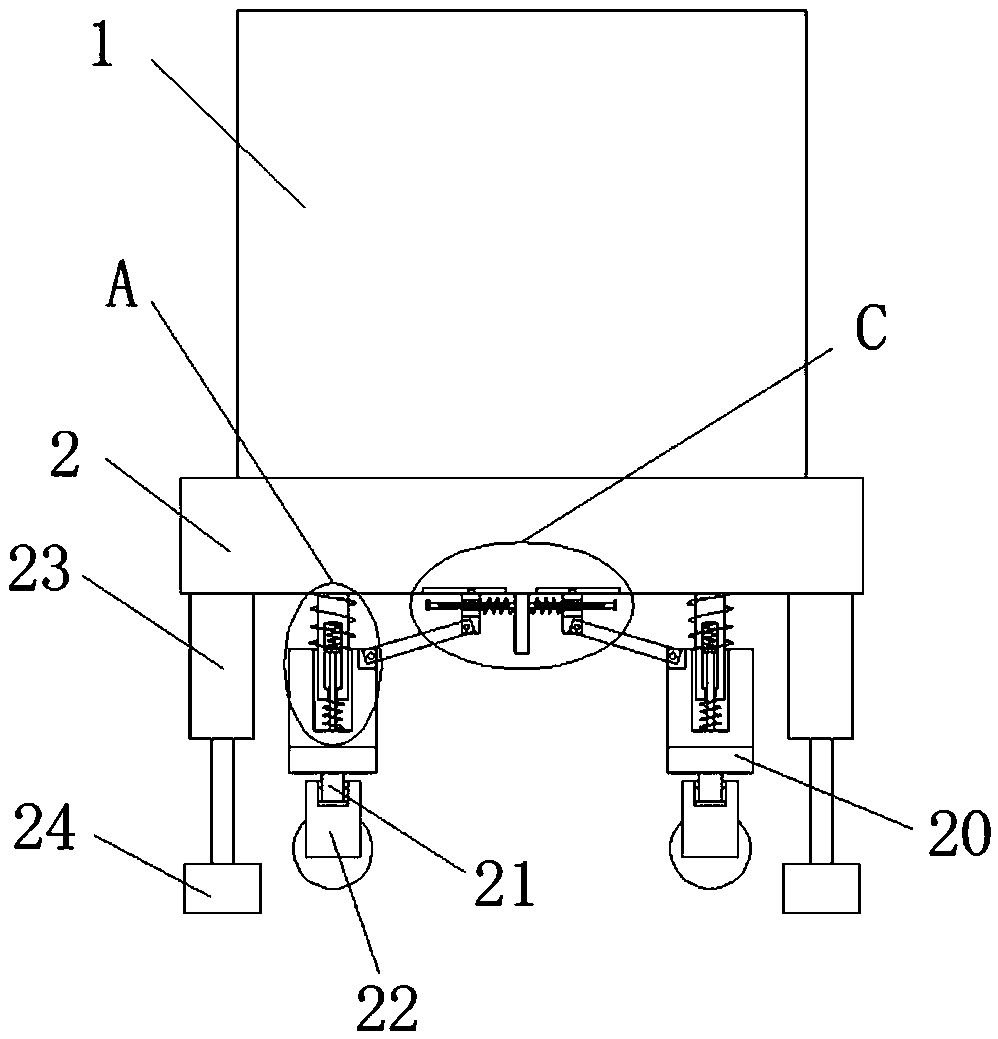

1.一种污水处理用浮藻收集设备，包括收集设备本体(1)，其特征在于，所述收集设备本体(1)的底部固定安装有支撑座(2)，支撑座(2)的底部对称固定安装有两个第一支撑柱(3)，第一支撑柱(3)的下方设有第二支撑柱(4)，第二支撑柱(4)的顶部开设有第一凹槽(5)，第一支撑柱(3)的底端位于第一凹槽(5)内，第一支撑柱(3)的底端开设有第二凹槽(7)，第二凹槽(7)内滑动安装有与第一凹槽(5)的底部内壁固定连接的第一支撑杆(8)，第二凹槽(7)的内壁上开设有限位槽(10)，第一支撑杆(8)的顶端固定安装有与限位槽(10)的内壁滑动连接的限位块(11)，两个第二支撑柱(4)相互靠近的一侧均铰接有第二支撑杆(13)，两个第二支撑杆(13)相互靠近的一端均铰接有与支撑座(2)的底部滑动连接的第一支撑块(14)，第一支撑块(14)的一侧开设有通孔(15)，通孔(15)内滑动安装有第三支撑杆(16)，两个第三支撑杆(16)相互靠近的一端固定安装有同一个与支撑座(2)的底部滑动连接的第二支撑块(17);
第二支撑柱(4)的底端固定安装有支撑板(20)，支撑板(20)的底部对称固定安装有两个第三支撑柱(21)，第三支撑柱(21)的底部铰接有第三支撑块(22)，支撑座(2)的底部四角均固定安装有液压缸(23)，液压缸(23)的输出轴上固定安装有第四支撑块(24)。
2.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述第二支撑柱(4)的顶端与支撑座(2)的底部之间焊接有套设在第一支撑柱(3)外侧的第一弹簧(6)。
3.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述第一凹槽(5)的底部内壁与第一支撑柱(3)的底端之间焊接有套设在第一支撑杆(8)外侧的第二弹簧(9)。
4.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述限位块(11)的顶部与限位槽(10)的顶部内壁之间焊接有第三弹簧(12)，第三支撑块(22)的底部转动安装有脚轮。
5.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，两个第三支撑杆(16)相互远离的一端均固定安装有定位块(18)，第二支撑块(17)的两侧均焊接有套设在相对应的第三支撑杆(16)外侧的第四弹簧(19)，两个第四弹簧(19)相互远离的一端分别焊接在两个第一支撑块(14)相互靠近的一侧。
6.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述第三支撑块(22)的顶部开设有第三凹槽，第三支撑柱(21)的底端固定套设有轴承，轴承的外圈与相对应的第三凹槽的内壁固定连接。
7.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述第一支撑块(14)的顶部固定安装有第一滑块，支撑座(2)的底部对称开设有两个第一滑槽，第一滑块与相对应的第一滑槽的内壁滑动连接。
8.根据权利要求1所述的一种污水处理用浮藻收集设备，其特征在于，所述通孔(15)的顶部内壁和底部内壁上均固定安装有第二滑块，第二支撑杆(16)的顶部和底部均开设有第二滑槽，第二滑块与相对应的第二滑槽的内壁滑动连接。
说明书
一种污水处理用浮藻收集设备
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种污水处理用浮藻收集设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
经检索，授权公告号为CN107653853A所公开的一种污水处理用浮藻收集设备，包括有第一支杆、第一安装板、升降装置、第一电动绕线轮、第一拉线等;堤坝上左右两侧对称设有第一支杆，左右两方第一支杆顶部设有第一安装板，第一安装板底部中间设有升降装置，第一安装板底部左侧设有第一电动绕线轮，但是其不便于移动，不便于对不同污染水域的浮藻进行收集，且其没有减震结构，在对污水处理用浮藻收集设备进行移动时，容易造成污水处理用浮藻收集设备损坏，因此我们提出了一种污水处理用浮藻收集设备用于解决上述问题。
发明内容
基于背景技术存在的技术问题，本发明提出了一种污水处理用浮藻收集设备。
本发明提出的一种污水处理用浮藻收集设备，包括收集设备本体，所述收集设备本体的底部固定安装有支撑座，支撑座的底部对称固定安装有两个第一支撑柱，第一支撑柱的下方设有第二支撑柱，第二支撑柱的顶部开设有第一凹槽，第一支撑柱的底端位于第一凹槽内，第一支撑柱的底端开设有第二凹槽，第二凹槽内滑动安装有与第一凹槽的底部内壁固定连接的第一支撑杆，第二凹槽的内壁上开设有限位槽，第一支撑杆的顶端固定安装有与限位槽的内壁滑动连接的限位块，两个第二支撑柱相互靠近的一侧均铰接有第二支撑杆，两个第二支撑杆相互靠近的一端均铰接有与支撑座的底部滑动连接的第一支撑块，第一支撑块的一侧开设有通孔，通孔内滑动安装有第三支撑杆，两个第三支撑杆相互靠近的一端固定安装有同一个与支撑座的底部滑动连接的第二支撑块;
第二支撑柱的底端固定安装有支撑板，支撑板的底部对称固定安装有两个第三支撑柱，第三支撑柱的底部铰接有第三支撑块，支撑座的底部四角均固定安装有液压缸，液压缸的输出轴上固定安装有第四支撑块。
优选的，所述第二支撑柱的顶端与支撑座的底部之间焊接有套设在第一支撑柱外侧的第一弹簧。
优选的，所述第一凹槽的底部内壁与第一支撑柱的底端之间焊接有套设在第一支撑杆外侧的第二弹簧。
优选的，所述限位块的顶部与限位槽的顶部内壁之间焊接有第三弹簧，第三支撑块的底部转动安装有脚轮。
优选的，两个第三支撑杆相互远离的一端均固定安装有定位块，第二支撑块的两侧均焊接有套设在相对应的第三支撑杆外侧的第四弹簧，两个第四弹簧相互远离的一端分别焊接在两个第一支撑块相互靠近的一侧。
优选的，所述第三支撑块的顶部开设有第三凹槽，第三支撑柱的底端固定套设有轴承，轴承的外圈与相对应的第三凹槽的内壁固定连接。
优选的，所述第一支撑块的顶部固定安装有第一滑块，支撑座的底部对称开设有两个第一滑槽，第一滑块与相对应的第一滑槽的内壁滑动连接。
优选的，所述通孔的顶部内壁和底部内壁上均固定安装有第二滑块，第二支撑杆的顶部和底部均开设有第二滑槽，第二滑块与相对应的第二滑槽的内壁滑动连接。
本发明中，通过收集设备本体、支撑座、第一支撑柱、第二支撑柱、第一凹槽、第一弹簧、第二凹槽、第一支撑杆、第二弹簧、限位槽、限位块、第三弹簧、第二支撑杆、第一支撑块、通孔、第三支撑杆、第二支撑块、定位块、第四弹簧、支撑板、第三支撑柱、第三支撑块、液压缸和第四支撑块相配合，启动液压缸，使脚轮与地面接触，液压缸开始带动第四支撑块向上运动，使第四支撑块移动至一定的高度，关闭液压缸，就可推动收集设备本体对收集设备本体进行移动，当收集设备本体移动过程中震动时，收集设备本体推动支撑座运动，支撑座推动第一支撑柱滑动，使第一弹簧、第二弹簧和第三弹簧均产生弹性形变，支撑座推动第一支撑块运动，第一支撑块在支撑座的底部滑动，使第四弹簧产生弹性形变，在第一弹簧、第二弹簧、第三弹簧和第四弹簧的弹性形变所产生的反弹力作用下，使收集设备本体的振动幅度减小，从而对保护了收集设备本体起到了保护作用，本发明结构简单，操作方便，实用性强，可快速的对污水处理用浮藻收集设备进行移动，且在移动过程中可对污水处理用浮藻收集设备进行减震保护。
