申请日2018.09.25
公开(公告)日2019.01.11
IPC分类号C02F1/00; B63J4/00
摘要
本发明公开了船用生活污水处理系统中的真空收集装置，其结构包括智能控制器、真空污水收集装置、前盖、固定支座组成，进污管道上下两端分别设有上真空抽吸机构和下真空抽吸机构，上真空抽吸机构和下真空抽吸机构为轴对称结构，电机联动机构通过第三传动带与上真空抽吸机构传动连接，本发明将真空污水收集装置与船用污水处理装置配合使用，可以增加污水流动的动能，减少管道堵塞，减少维修成本，通过排污泵和搅碎叶轮使污水中的固体物质快速粉碎，加速有机物质的氧化，并利用上真空抽吸机构和下真空抽吸机构回收污水，节省冲洗时的用水量。
权利要求书

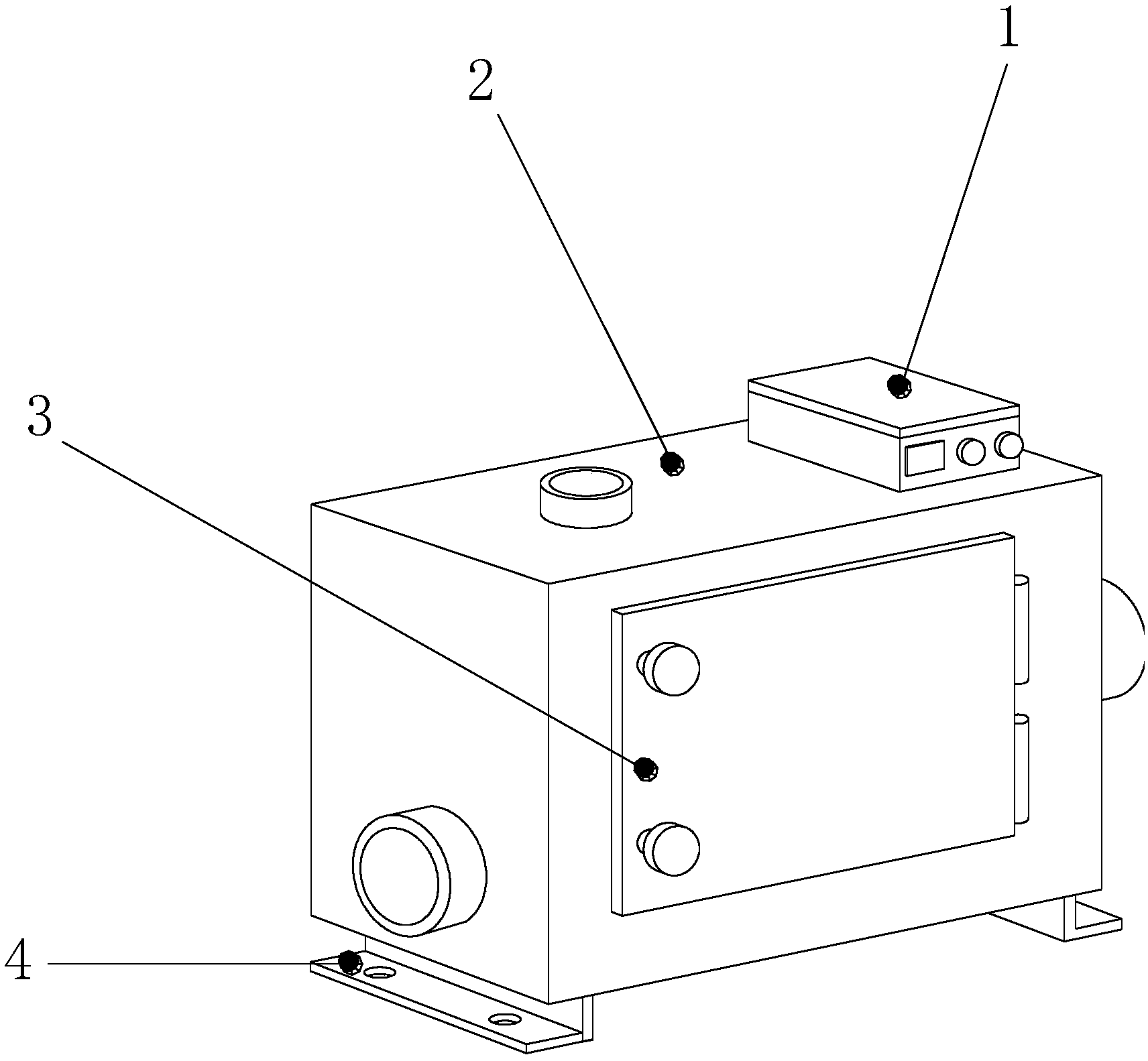

1.船用生活污水处理系统中的真空收集装置，其结构包括智能控制器(1)、真空污水收集装置(2)、前盖(3)、固定支座(4)组成，所述的真空污水收集装置(2)底部并排等距设有两个固定支座(4)，其特征在于：
所述的固定支座(4)和真空污水收集装置(2)相焊接，所述的真空污水收集装置(2)前端设有前盖(3)并且二者相铰接，所述的真空污水收集装置(2)顶部设有智能控制器(1)并且二者电连接，所述的真空污水收集装置(2)由自动排污机构(21)、杠杆传动机构(22)、电机联动机构(23)、上真空抽吸机构(24)、进污管道(25)、下真空抽吸机构(26)、外罩(27)、生活污水收集箱(28)组成，所述的生活污水收集箱(28)内部设有生活污水收集箱(28)并且二者采用过盈配合，所述的生活污水收集箱(28)一侧设有自动排污机构(21)并且二者相配合，所述的自动排污机构(21)上方设有杠杆传动机构(22)并且二者传动连接，所述的生活污水收集箱(28)另一侧设有进污管道(25)，所述的进污管道(25)与上真空抽吸机构(24)和下真空抽吸机构(26)相配合，所述的生活污水收集箱(28)顶部设有杠杆传动机构(22)，所述的自动排污机构(21)通过杠杆传动机构(22)与电机联动机构(23)相配合。
2.根据权利要求1所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的自动排污机构(21)由齿轮传动机构(211)、静触头(212)、排污泵(213)、排污管(214)、弹簧限位板(215)、第一弹簧(216)、浮球(217)、滑杆(218)、第一齿条(219)组成，所述的排污管(214)上设有排污泵(213)并且二者相配合，所述的排污管(214)和生活污水收集箱(28)底部螺纹连接，所述的排污泵(213)顶部设有静触头(212)并且二者电连接，所述的排污管(214)内部设有浮球(217)，所述的浮球(217)上方设有滑杆(218)并且二者相焊接，所述的滑杆(218)贯穿排污管(214)与弹簧限位板(215)连接，所述的弹簧限位板(215)和排污管(214)之间设有第一弹簧(216)，所述的第一弹簧(216)上下两端分别固定在弹簧限位板(215)底面和排污管(214)外壁上，所述的弹簧限位板(215)顶部中心位置设有第一齿条(219)，所述的第一齿条(219)垂直固定在弹簧限位板(215)顶面凹槽上。
3.根据权利要求2所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的齿轮传动机构(211)设于排污泵(213)上方，所述的自动排污机构(21)通过齿条(218)与齿轮传动机构(211)传动连接。
4.根据权利要求2或3所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的齿轮传动机构(211)由动触头(21101)、齿条支座(21102)、第二齿条(21103)、第一滑槽(21104)、扇形齿轮(21105)、从动轮(21106)、第一传动带(21107)、传动轮(21108)、固定架(21109)、第二传动带(211010)、第一齿轮(211011)组成，所述的固定架(21109)一端固定在外罩(27)内壁上，所述的固定架(21109)顶部从左到右设有从动轮(21106)和传动轮(21108)，所述的传动轮(21108)通过第一传动带(21107)与从动轮(21106)连接，所述的固定架(21109)下方设有第一齿轮(211011)，所述的第一齿轮(211011)和传动轮(21108)通过第二传动带(211010)传动连接，所述的从动轮(21106)一侧设有扇形齿轮(21105)并且二者采用间隙配合，所述的扇形齿轮(21105)另一侧设有第一滑槽(21104)，所述的第一滑槽(21104)上设有第二齿条(21103)，所述的第二齿条(21103)通过齿条支座(21102)与第一滑槽(21104)滑动连接，所述的第二齿条(21103)下端设有动触头(21101)并且二者采用过盈配合，所述的动触头(21101)和静触头(212)通过导线与排污泵(213)连接，所述的第一齿轮(211011)设于第一齿条(218)一侧并且二者相啮合。
5.根据权利要求1所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的杠杆传动机构(22)由第一传动线(221)、滑轮组(222)、滑轮固定架(223)、轴杆固定座(224)、弹簧限位套(225)、第二弹簧(226)、第一线筒(227)、轴杆(228)、第二线筒(229)、摆杆(2210)、第二传动线(2211)、第三传动线(2212)组成，所述的轴杆(228)上均匀等距设有两个轴杆固定座(224)并且二者采用间隙配合，所述的轴杆(228)通过轴杆固定座(224)固定在外罩(27)内部，所述的两个轴杆固定座(224)之间设有第一线筒(227)，所述的第一线筒(227)扣合固定在轴杆(228)上，所述的第一线筒(227)一侧设有弹簧限位套(225)，所述的弹簧限位套(225)和轴杆(228)采用过盈配合，所述的第一线筒(227)和弹簧限位套(225)通过第二弹簧(226)连接，所述的轴杆(228)一端设有第二线筒(229)并且二者采用过盈配合，所述的轴杆(228)下方设有滑轮固定架(223)，所述的滑轮固定架(223)一端固定在外罩(27)内壁凹槽上，所述的滑轮固定架(223)上设有滑轮组(222)并且二者采用过盈配合，所述的第一传动线(221)通过滑轮组(222)与第一线筒(227)连接，所述的滑轮固定架(223)另一端设有摆杆(2210)并且二者采用间隙配合，所述的第二线筒(229)和摆杆(2210)通过第三传动线(2212)连接，所述的第一线筒(227)和齿条支座(21102)之间设有第一传动线(221)，所述的第一传动线(221)通过滑轮组(222)与第一线筒(227)连接。
6.根据权利要求1所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的电机联动机构(23)由搅碎叶轮(231)、左转轴(232)、电机(233)、右转轴(234)、第一传动轴套(235)、传动带限位滑轮(236)、污水管(237)、第二滑槽(238)、动触头(239)、第三弹簧(2310)、第三传动带(2311)、静触头(2312)组成，所述的电机(233)两端分别设有左转轴(232)和右转轴(234)并且二者采用间隙配合，所述的电机(233)一端设有污水管(237)，所述的污水管(237)底部和生活污水收集箱(28)螺纹连接，所述的污水管(237)内部设有搅碎叶轮(231)，所述的搅碎叶轮(231)扣合固定在左转轴(232)上，所述的右转轴(234)上设有第一传动轴套(235)并且二者采用过盈配合，所述的传动轴套(235)均匀等距设有两个传动带限位滑轮(236)，所述的第三传动带(2311)和传动带限位滑轮(236)相配合，所述的电机(233)下方设有第二滑槽(238)，所述的第二滑槽(238)上设有动触头(239)并且二者采用滑动连接，所述的电机(233)底部设有静触头(2312)并且二者采用过盈配合，所述的静触头(2312)和动触头(239)通过导线与电机(233)连接，所述的静触头(2312)下方设有第三弹簧(2310)，所述的第三弹簧(2310)首尾两端分别固定在动触头(239)和第二滑槽(238)一端上，所述的动触头(239)和摆杆(2210)通过第二传动线(2211)连接。
7.根据权利要求1所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的进污管道(25)上下两端分别设有上真空抽吸机构(24)和下真空抽吸机构(26)，所述的上真空抽吸机构(24)和下真空抽吸机构(26)为轴对称结构，所述的电机联动机构(23)通过第三传动带(2311)与上真空抽吸机构(24)传动连接。
8.根据权利要求1或7所述的船用生活污水处理系统中的真空收集装置，其特征在于：所述的上真空抽吸机构(24)由第四传动带(241)、主动皮带轮(242)、第五传动带(243)、第二传动轴套(244)、第三传动轴套(245)、第六传动带(246)、从动皮带轮(247)、第七传动带(248)、传动轴(249)、限位滑柱(2410)、限位槽架(2411)、第二齿轮(2412)第三齿条(2413)、第三滑槽(2414)、推杆(2415)、活塞(2416)、真空抽吸管(2417)、单向连接管(2418)组成，所述的传动轴(249)一端设有第二传动轴套(244)并且二者采用过盈配合，所述的第二传动轴套(244)下方设有主动皮带轮(242)，所述的第二传动轴套(244)和主动皮带轮(242)通过第五传动带(243)连接，所述的传动轴(249)上下两端分别设有从动皮带轮(247)和第二齿轮(2412)，所述的从动皮带轮(247)和第二齿轮(2412)通过第七传动带(248)连接，所述的第三传动轴套(245)扣合固定在传动轴(249)上，所述的传动轴(249)和从动皮带轮(247)通过第六传动带(246)相连接，所述的第二齿轮(2412)上设有限位滑柱(2410)，所述的限位滑柱(2410)垂直固定在第二齿轮(2412)表面上，所述的第二齿轮(2412)前端设有限位槽架(2411)，所述的限位滑柱(2410)和限位槽架(2411)采用滑动配合，所述的第二齿轮(2412)下方设有第三齿条(2413)并且二者相啮合，所述的第三齿条(2413)底部设有第三滑槽(2414)并且二者采用滑动配合，所述的第三齿条(2413)一端设有真空抽吸管(2417)，所述的真空抽吸管(2417)通过单向连接管(2418)与进污管道(25)连接，所述的真空抽吸管(2417)和生活污水收集箱(28)相连接，所述的真空抽吸管(2417)内部设有活塞(2416)并且二者采用滑动配合，所述的第三齿条(2413)通过一端设有的推杆(2415)与活塞(2416)连接，所述的主动皮带轮(242)和第一传动轴套(235)通过第四传动带(241)相连接，所述的上真空抽吸机构(24)通过第四传动带(241)与下真空抽吸机构(26)传动连接。
说明书
船用生活污水处理系统中的真空收集装置
技术领域
本发明涉及船用污水处理设备领域，尤其是涉及到一种船用生活污水处理系统中的真空收集装置。
背景技术
船用生活污水处理装置是使用生化法处理船舶上生活用水及厕所下水道粪便污水的一种设备。它包括：曝气柜、沉淀柜、自净装置、消毒杀菌柜。在设备中，以好氧菌为主的活性污泥吸附污水中的有机物质，在充氧条件下，有机物质充分的氧化、分解，变成无害的二氧化碳和水，再经过沉淀、消毒、杀菌等后续处理，使之达到国际排放标准，排至舷外。
船用生活污水处理装置利用好氧菌为主的活性污泥吸附污水中的有机物质，这是一种成熟的已经普遍使用的技术。但是在污水处理过程中，由于生活污水流动速度缓慢，含有的杂质、污物较多，容易造成堵塞管道，且不易清理，导致管道维护成本大大增加且方便后冲洗过程中淡水使用量增加。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：船用生活污水处理系统中的真空收集装置，其结构包括智能控制器、真空污水收集装置、前盖、固定支座组成，所述的真空污水收集装置底部并排等距设有两个固定支座，所述的固定支座和真空污水收集装置相焊接，所述的真空污水收集装置前端设有前盖并且二者相铰接，所述的真空污水收集装置顶部设有智能控制器并且二者电连接，所述的真空污水收集装置由自动排污机构、杠杆传动机构、电机联动机构、上真空抽吸机构、进污管道、下真空抽吸机构、外罩、生活污水收集箱组成，所述的生活污水收集箱内部设有生活污水收集箱并且二者采用过盈配合，所述的生活污水收集箱一侧设有自动排污机构并且二者相配合，所述的自动排污机构上方设有杠杆传动机构并且二者传动连接，所述的生活污水收集箱另一侧设有进污管道，所述的进污管道与上真空抽吸机构和下真空抽吸机构相配合，所述的生活污水收集箱顶部设有杠杆传动机构，所述的自动排污机构通过杠杆传动机构与电机联动机构相配合。
作为本技术方案的进一步优化，所述的自动排污机构由齿轮传动机构、静触头、排污泵、排污管、弹簧限位板、第一弹簧、浮球、滑杆、第一齿条组成，所述的排污管上设有排污泵并且二者相配合，所述的排污管和生活污水收集箱底部螺纹连接，所述的排污泵顶部设有静触头并且二者电连接，所述的排污管内部设有浮球，所述的浮球上方设有滑杆并且二者相焊接，所述的滑杆贯穿排污管与弹簧限位板连接，所述的弹簧限位板和排污管之间设有第一弹簧，所述的第一弹簧上下两端分别固定在弹簧限位板底面和排污管外壁上，所述的弹簧限位板顶部中心位置设有第一齿条，所述的第一齿条垂直固定在弹簧限位板顶面凹槽上。
作为本技术方案的进一步优化，所述的齿轮传动机构设于排污泵上方，所述的自动排污机构通过齿条与齿轮传动机构传动连接。
作为本技术方案的进一步优化，所述的齿轮传动机构由动触头、齿条支座、第二齿条、第一滑槽、扇形齿轮、从动轮、第一传动带、传动轮、固定架、第二传动带、第一齿轮组成，所述的固定架一端固定在外罩内壁上，所述的固定架顶部从左到右设有从动轮和传动轮，所述的传动轮通过第一传动带与从动轮连接，所述的固定架下方设有第一齿轮，所述的第一齿轮和传动轮通过第二传动带传动连接，所述的从动轮一侧设有扇形齿轮并且二者采用间隙配合，所述的扇形齿轮另一侧设有第一滑槽，所述的第一滑槽上设有第二齿条，所述的第二齿条通过齿条支座与第一滑槽滑动连接，所述的第二齿条下端设有动触头并且二者采用过盈配合，所述的动触头和静触头通过导线与排污泵连接，所述的第一齿轮设于第一齿条一侧并且二者相啮合。
作为本技术方案的进一步优化，所述的杠杆传动机构由第一传动线、滑轮组、滑轮固定架、轴杆固定座、弹簧限位套、第二弹簧、第一线筒、轴杆、第二线筒、摆杆、第二传动线、第三传动线组成，所述的轴杆上均匀等距设有两个轴杆固定座并且二者采用间隙配合，所述的轴杆通过轴杆固定座固定在外罩内部，所述的两个轴杆固定座之间设有第一线筒，所述的第一线筒扣合固定在轴杆上，所述的第一线筒一侧设有弹簧限位套，所述的弹簧限位套和轴杆采用过盈配合，所述的第一线筒和弹簧限位套通过第二弹簧连接，所述的轴杆一端设有第二线筒并且二者采用过盈配合，所述的轴杆下方设有滑轮固定架，所述的滑轮固定架一端固定在外罩内壁凹槽上，所述的滑轮固定架上设有滑轮组并且二者采用过盈配合，所述的第一传动线通过滑轮组与第一线筒连接，所述的滑轮固定架另一端设有摆杆并且二者采用间隙配合，所述的第二线筒和摆杆通过第三传动线连接，所述的第一线筒和齿条支座之间设有第一传动线，所述的第一传动线通过滑轮组与第一线筒连接。
作为本技术方案的进一步优化，所述的电机联动机构由搅碎叶轮、左转轴、电机、右转轴、第一传动轴套、传动带限位滑轮、污水管、第二滑槽、动触头、第三弹簧、第三传动带、静触头组成，所述的电机两端分别设有左转轴和右转轴并且二者采用间隙配合，所述的电机一端设有污水管，所述的污水管底部和生活污水收集箱螺纹连接，所述的污水管内部设有搅碎叶轮，所述的搅碎叶轮扣合固定在左转轴上，所述的右转轴上设有第一传动轴套并且二者采用过盈配合，所述的传动轴套均匀等距设有两个传动带限位滑轮，所述的第三传动带和传动带限位滑轮相配合，所述的电机下方设有第二滑槽，所述的第二滑槽上设有动触头并且二者采用滑动连接，所述的电机底部设有静触头并且二者采用过盈配合，所述的静触头和动触头通过导线与电机连接，所述的静触头下方设有第三弹簧，所述的第三弹簧首尾两端分别固定在动触头和第二滑槽一端上，所述的动触头和摆杆通过第二传动线连接。
作为本技术方案的进一步优化，所述的进污管道上下两端分别设有上真空抽吸机构和下真空抽吸机构，所述的上真空抽吸机构和下真空抽吸机构为轴对称结构，所述的电机联动机构通过第三传动带与上真空抽吸机构传动连接。
作为本技术方案的进一步优化，所述的上真空抽吸机构由第四传动带、主动皮带轮、第五传动带、第二传动轴套、第三传动轴套、第六传动带、从动皮带轮、第七传动带、传动轴、限位滑柱、限位槽架、第二齿轮第三齿条、第三滑槽、推杆、活塞、真空抽吸管、单向连接管组成，所述的传动轴一端设有第二传动轴套并且二者采用过盈配合，所述的第二传动轴套下方设有主动皮带轮，所述的第二传动轴套和主动皮带轮通过第五传动带连接，所述的传动轴上下两端分别设有从动皮带轮和第二齿轮，所述的从动皮带轮和第二齿轮通过第七传动带连接，所述的第三传动轴套扣合固定在传动轴上，所述的传动轴和从动皮带轮通过第六传动带相连接，所述的第二齿轮上设有限位滑柱，所述的限位滑柱垂直固定在第二齿轮表面上，所述的第二齿轮前端设有限位槽架，所述的限位滑柱和限位槽架采用滑动配合，所述的第二齿轮下方设有第三齿条并且二者相啮合，所述的第三齿条底部设有第三滑槽并且二者采用滑动配合，所述的第三齿条一端设有真空抽吸管，所述的真空抽吸管通过单向连接管与进污管道连接，所述的真空抽吸管和生活污水收集箱相连接，所述的真空抽吸管内部设有活塞并且二者采用滑动配合，所述的第三齿条通过一端设有的推杆与活塞连接，所述的主动皮带轮和第一传动轴套通过第四传动带相连接，所述的上真空抽吸机构通过第四传动带与下真空抽吸机构传动连接。
有益效果
本发明船用生活污水处理系统中的真空收集装置，真空污水收集装置与船用污水处理装置配合使用，当污水从污水管流入生活污水收集箱内时，浮球因为排污管内部的污水液位的上升而上升，当浮球上升时第一弹簧被拉伸，第一齿条向上移动，因为第一齿条和第一齿轮相啮合，使用此时第一齿轮逆时针旋转并且通过第二传动带传动传动轮逆时针旋转，因为传动传动轮和从动轮通过第一传动带连接，所以此时从动轮逆时针旋转并驱动扇形齿轮向下转向，当扇形齿轮向下转向时第二齿条会沿第一滑槽向下滑动并且带动动触头朝静触头方向靠近，当动触头和静触头相闭合时排污泵通电工作，进一步搅碎并加速排污管内部污水的流动;当第二齿条向下滑动时第一传动线受力拉动第一线筒，此时第二弹簧被挤压轴杆旋转，轴杆一端设有的第二线筒旋转并收入第三传动线，使摆杆倾斜，如图三所示，此时摆杆下端设有的第二传动线松动，第三弹簧逐渐复位并且拉动动触头朝静触头方向靠近，当动触头和静触头相闭合时电机通电工作，并驱动左转轴上设有的搅碎叶轮高速旋转，与排污泵相配合，使生活污水收集箱内部产生负压，加快污水管内部污水的流动性，使污水快速进入生活污水收集箱内;当电机开始工作时右转轴旋转并且通过第三传动带传动上真空抽吸机构工作，上真空抽吸机构通过第四传动带传动下真空抽吸机构工作，使活塞连续在真空抽吸管内部进行活塞运动，使真空抽吸管内部产生负压吸能，将进污管道内部的污水吸入真空抽吸管，并通过活塞向前推进的施能将污水推入生活污水收集箱内部，从而实现快速回收污水，节省冲洗时的用水量，真空污水收集装置减少了用水量，也同时减少了船用生活污水处理系统的工作负荷，使整个设备提高了效能。
基于现有技术而言，本发明将真空污水收集装置与船用污水处理装置配合使用，可以增加污水流动的动能，减少管道堵塞，减少维修成本，通过排污泵和搅碎叶轮使污水中的固体物质快速粉碎，加速有机物质的氧化，并利用上真空抽吸机构和下真空抽吸机构回收污水，节省冲洗时的用水量。
