申请日2018.06.11
公开(公告)日2019.01.01
IPC分类号C04B33/132
摘要
本实用新型公开了一种用于污泥陶粒生产的泥土混合物陈化装置，包括壳体，壳体另一侧的底部穿插连接有出料管，壳体的顶端固定连接有电机，电机的输出轴与壳体内部的转轴传动连接，转轴的两侧均固定连接有若干个搅拌叶片，搅拌叶片的中部开设有槽口，搅拌叶片的表面设置有若干个通孔，本实用新型一种用于污泥陶粒生产的泥土混合物陈化装置，设有的电机可以通过转轴带动搅拌叶片进行转动，搅拌叶片的转动可以使得泥土混合物混合的更加均匀，同时搅拌叶片的表面设有槽口和通孔，在搅拌时可以使得泥土更好的与空气接触，使得泥土混合物可以更好的进行陈化，提高陈化的效率，缩短陈化时间。
权利要求书

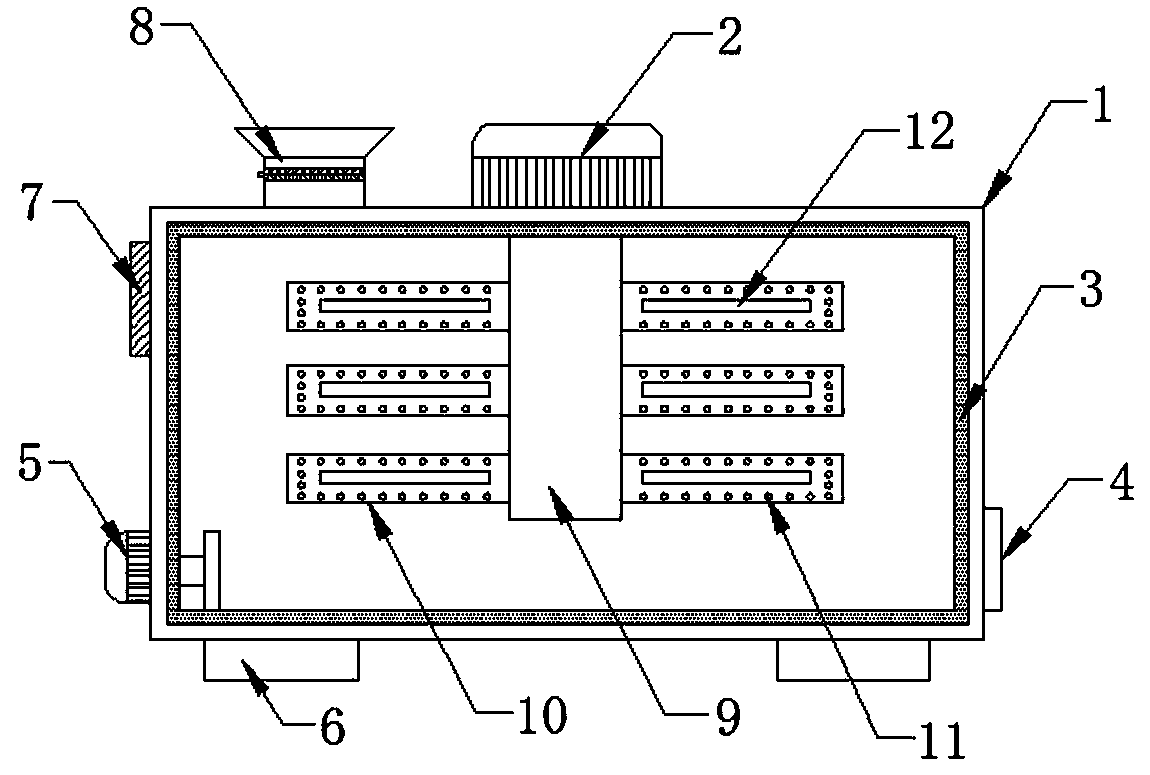

1.一种用于污泥陶粒生产的泥土混合物陈化装置，包括壳体(1)，其特征在于，所述壳体(1)的底端四个边角处均固定连接有支脚(6)，所述壳体(1)顶部的一侧安装有开关面板(7)，所述壳体(1)另一侧的底部穿插连接有出料管(4)，所述壳体(1)的顶端固定连接有电机(2)，所述电机(2)的输出轴与壳体(1)内部的转轴(9)传动连接，所述转轴(9)的两侧均固定连接有若干个搅拌叶片(10)，所述搅拌叶片(10)的中部开设有槽口(12)，所述搅拌叶片(10)的表面设置有若干个通孔(11)，所述壳体(1)顶端的一侧穿插连接有进料管(8)，所述壳体(1)底部的一侧固定连接有电动推杆(5)，所述电动推杆(5)的伸缩杆与壳体(1)内部的推板传动连接，所述开关面板(7)的表面安装有电机开关和电动推杆开关，所述电机(2)和电动推杆(5)分别通过电机开关和电动推杆开关与外部的电源电性连接。
2.根据权利要求1所述的一种用于污泥陶粒生产的泥土混合物陈化装置，其特征在于：所述进料管(8)的一侧安装有抽屉(13)，且抽屉(13)的底部设置有过滤网(15)，所述抽屉(13)的边侧安装有把手(14)。
3.根据权利要求1所述的一种用于污泥陶粒生产的泥土混合物陈化装置，其特征在于：所述壳体(1)的边侧安装有透明玻璃观察窗(16)。
4.根据权利要求1所述的一种用于污泥陶粒生产的泥土混合物陈化装置，其特征在于：所述壳体(1)的内侧壁设置有泡沫板(3)。
5.根据权利要求1所述的一种用于污泥陶粒生产的泥土混合物陈化装置，其特征在于：所述出料管(4)的一侧安装有出料管阀门。
说明书
一种用于污泥陶粒生产的泥土混合物陈化装置
技术领域
本实用新型涉及一种泥土混合物陈化装置，特别涉及一种用于污泥陶粒生产的泥土混合物陈化装置。
背景技术
陶粒，顾名思义，就是陶质的颗粒，陶粒的外观特征大部分呈圆形或椭圆形球体，但也有一些仿碎石陶粒不是圆形或椭圆形球体，而呈不规则碎石状，陶粒形状因工艺不同而各异它的表面是一层坚硬的外壳，这层外壳呈陶质或釉质，具有隔水保气作用，并且赋予陶粒较高的强度。
在陶粒生产加工中，需要对生产陶粒的泥土混合物进行陈化，对于现有的陈化装置，通常是时直接将泥土放置在一个地方进行发酵，这样的陈化效率低，耗时长。
发明内容
本实用新型的目的在于提供一种用于污泥陶粒生产的泥土混合物陈化装置，以解决上述背景技术中提出的现有的陈化装置陈化效率低和陈化耗时长的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污泥陶粒生产的泥土混合物陈化装置，包括壳体，所述壳体的底端四个边角处均固定连接有支脚，所述壳体顶部的一侧安装有开关面板，所述壳体另一侧的底部穿插连接有出料管，所述壳体的顶端固定连接有电机，所述电机的输出轴与壳体内部的转轴传动连接，所述转轴的两侧均固定连接有若干个搅拌叶片，所述搅拌叶片的中部开设有槽口，所述搅拌叶片的表面设置有若干个通孔，所述壳体顶端的一侧穿插连接有进料管，所述壳体底部的一侧固定连接有电动推杆，所述电动推杆的伸缩杆与壳体内部的推板传动连接，所述开关面板的表面安装有电机开关和电动推杆开关，所述电机和电动推杆分别通过电机开关和电动推杆开关与外部的电源电性连接。
作为本实用新型的一种优选技术方案，所述进料管的一侧安装有抽屉，且抽屉的底部设置有过滤网，所述抽屉的边侧安装有把手。
作为本实用新型的一种优选技术方案，所述壳体的边侧安装有透明玻璃观察窗。
作为本实用新型的一种优选技术方案，所述壳体的内侧壁设置有泡沫板。
作为本实用新型的一种优选技术方案，所述出料管的一侧安装有出料管阀门。
与现有技术相比，本实用新型的有益效果是：本实用新型一种用于污泥陶粒生产的泥土混合物陈化装置，设有的电机可以通过转轴带动搅拌叶片进行转动，搅拌叶片的转动可以使得泥土混合物混合的更加均匀，同时搅拌叶片的表面设有槽口和通孔，在搅拌时可以使得泥土更好的与空气接触，使得泥土混合物可以更好的进行陈化，提高陈化的效率，缩短陈化时间。
