申请日2018.08.14
公开(公告)日2018.12.07
IPC分类号C02F9/02
摘要
本发明涉及一种污水处理装置，更具体的说是一种多功能三级式污水处理装置，不仅可以通过一级的重力分离，达到初级净化，而且二级的搅拌分离更容易分离出书中的油脂;还可以通过三级侧滤器进行高精度的分离处理。挡水板设有五个，挡水板长方形，三个挡水板安装于一级处理箱的隔板上，两个挡水板安装于一级处理箱的右侧壁上;进水管位于一级处理箱的下部，进水管左侧与往复泵相连通;往复泵左侧与转轴连接在一起，往复泵右侧与一级处理箱的进水口相连接;机械轴封位于二级处理箱的内部;滤器设有两个，滤器位于三级处理箱的内部;三级处理箱位于二级处理箱的左侧;转轴位于二级处理箱的下部，转轴下部与电机通过皮带相连。
权利要求书

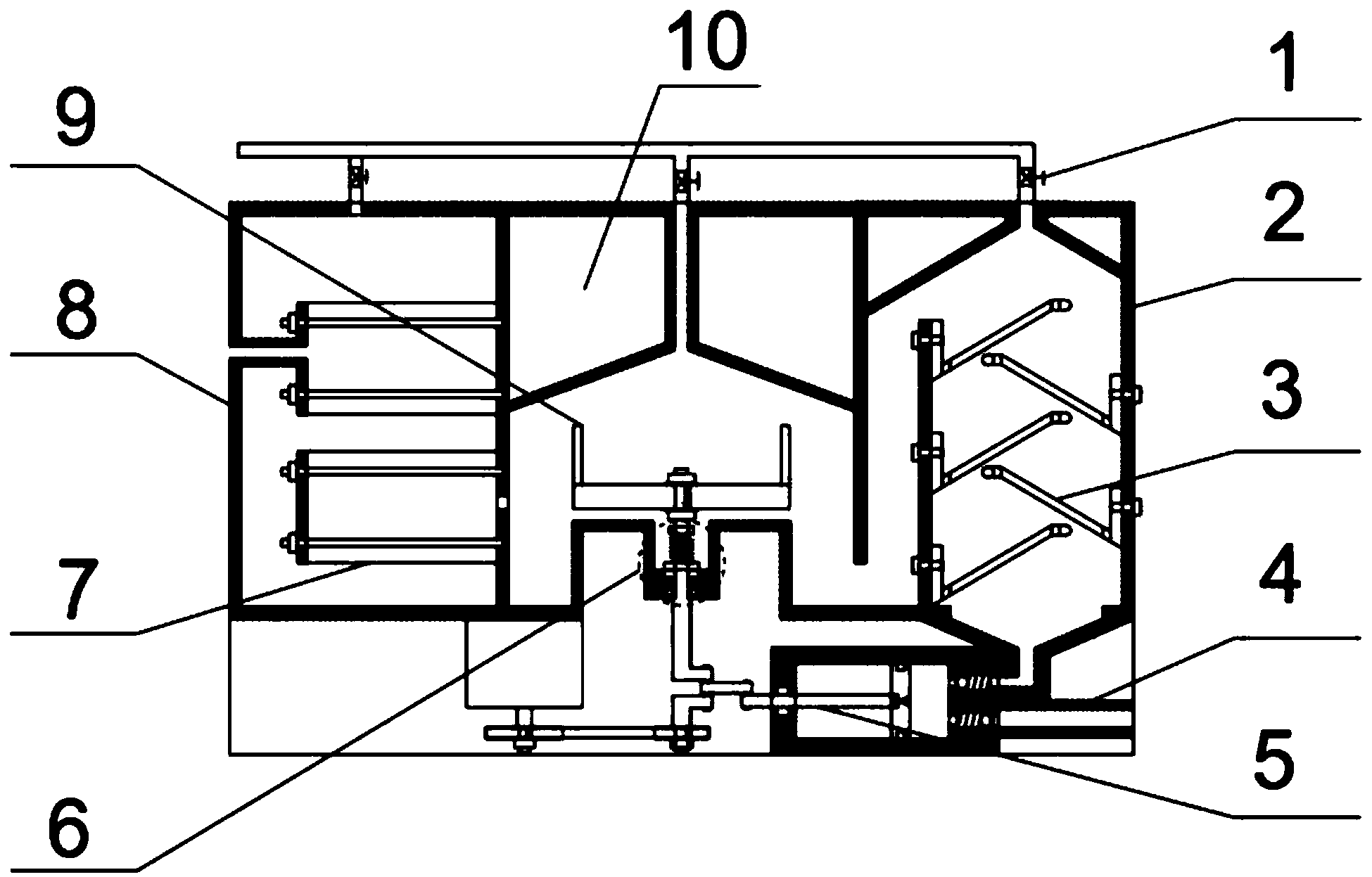

1.一种多功能三级式污水处理装置，包括排油阀(1)、一级处理箱(2)、挡水板(3)、进水管(4)、往复泵(5)、机械轴封(6)、滤器(7)、三级处理箱(8)、转轴(9)、二级处理箱(10)，其特征在于：一级处理箱(2)由一级出油口(2-1)、挡水板固定孔(2-2)、一级进水管(2-3)、一级出水口(2-4)、隔板(2-5)组成;一级出油口(2-1)位于一级处理箱(2)的上方，一级出油口(2-1)为倒立的漏斗状，一级出油口(2-1)上部与排油阀(1)相连;挡水板固定孔(2-2)设有五个，三个挡水板固定孔(2-2)位于隔板(2-5上，两个挡水板固定孔(2-2)位于一级处理箱(2)的右侧箱壁上，挡水板固定孔(2-2)中穿过挡水板螺丝(3-1);一级进水管(2-3)位于一级处理箱(2-3)的下部，一级进水管(2-3)下部与往复泵(5)相连;一级出水口(2-4)位于一级处理箱(2-4)的左下侧，一级出水口(2-4)将一级处理箱(2)与二级处理箱(10)连通;隔板(2-5)位于一级处理箱(2)的内部，隔板(2-5)上加工有三个挡水板固定孔(2-2)，隔板(2-5)右侧固定有三个挡水板(3);
挡水板(3)由挡水板螺丝(3-1)、固定板(3-2)、挡水板螺纹孔(3-3)、泄污槽(3-4)、挡水板(3-5)、搅动孔(3-6)组成;挡水板螺丝(3-1)位于挡水板(3)的左侧，挡水板螺丝(3-1)与挡水板螺纹孔(3-3)螺纹配合，挡水板螺丝(3-1)穿过挡水板固定孔(2-2);固定板(3-2)位于一级处理箱(2)的左侧，固定板(3-2)上加工有螺纹孔;挡水板螺纹孔(3-3)位于固定板(3-2)上，挡水板螺纹孔(3-3)为横向螺纹孔，挡水板螺纹孔(3-3)为通孔;泄污槽(3-4)为圆柱孔状，泄污槽(3-4)位于固定板(3-2)的下部，泄污槽(3-4)位于挡水板(3-5)的下部;挡水板(3-5)为长方行，挡水板(3-5)下部与固定板(3-2)固定在一起，挡水板(3-5)上部加工有搅动孔(3-6);搅动孔(3-6)位于挡水板(3-5)的上部，搅动孔(3-6)为圆柱孔状;
往复泵(5)由活塞杆(5-1)、泵壳(5-2)、活塞(5-3)、排水口(5-4)、连杆(5-5)、密封槽(5-6)、水阀(5-7)组成;活塞杆(5-1)左侧通过销与连杆(5-5)相连，活塞杆(5-1)中部穿过泵壳(5-2)的左侧，活塞杆(5-1)右侧与活塞(5-3)通过内六角螺丝固定在一起;泵壳(5-2)为圆柱体，泵壳(5-2)左侧加工有密封槽(5-6)，泵壳(5-2)内部与活塞(5-3)接触，泵壳(5-2)右侧与水阀(5-7)固定在一起;活塞(5-3)为圆柱体，活塞(5-3)上加工有密封槽，密封槽内放有密封环，密封环与泵壳(5-2)内壁接触，活塞(5-3)左侧与活塞杆(5-1)固定在一起;排水口(5-4)位于水阀(5-7)的右侧，排水口(5-4)右侧与排水阀(5-7)出水阀相连通，排水口(5-4)上部与一级进水管(2-3)相连通;连杆(5-5)左侧与连杆销(9-4)连接在一起，连杆(5-5)右侧与活塞杆(5-1)连接在一起;密封槽(5-6)位于泵壳(5-2)的左侧，密封槽(5-6)为圆环状，密封槽(5-6)内部安装有密封环，密封环内圈与活塞杆(5-1)接触;水阀(5-7)位于泵壳(5-2)的右侧，水阀(5-7)右侧与排水口(5-4)相连接，水阀(5-7)右侧与进水管(4)相连接;
机械轴封(6)由定位环(6-1)、弹簧(6-2)、动环(6-3)、固定螺丝(6-4)、定环(6-5)、轴承(6-6)组成;定位环(6-1)位于转轴(9-7)上，定位环(6-1)左侧加工有螺纹孔，定位环(6-1)下部与弹簧(6-2)接触;弹簧(6-2)上部与定位环(6-1)固定在一起，弹簧(6-2)位于动环(6-3)的上部，弹簧(6-2)套在转轴(9-7)上;动环(6-3)套在转轴(9-7)上，动环(6-3)内部加工有密封槽，密封槽内安装有密封环，动环(6-3)下部与定环(6-5)接触，动环(6-3)上部与弹簧(6-2)固定在一起;固定螺丝(6-4)位于定位环(6-1)的左侧，固定螺丝(6-4)与定位环(6-1)螺纹配合，固定螺丝(6-4)右侧与转轴(9-7)接触;定环(6-5)位于轴封座(10-5)中部，定环(6-5)上加工有密封槽，密封槽内安装有密封环，密封环与轴封座(10-4)接触;定环(6-5)上部有圆环状凸起，定环(6-5)上部与动环(6-3)下部接触;
滤器(7)由螺母(7-1)、挡板(7-2)、滤芯(7-3)、螺杆(7-4)组成;螺母(7-1)位于挡板(7-2)的左侧，螺母(7-1)设有两组，每组设有四个，螺母(7-1)与螺杆(7-4)螺纹配合;挡板(7-2)位于滤芯(7-3)的左侧，挡板(7-2)为圆盘状，挡板(7-2)上加工有四个通孔;滤芯(7-3)设有两个，滤芯(7-3)水平放置，滤芯(7-3)左侧与挡板(7-2)接触，滤芯(7-3)右侧与三级处理箱(8)右侧壁接触，滤芯(7-3)内部穿过四根螺杆(7-4);螺杆(7-4)左侧与螺母(7-1)螺纹配合，螺杆右侧与三级处理箱(8)螺纹配合，螺杆(7-4)设有两组，每组四根;
三级处理箱(8)由滤器安装螺孔(8-1)、二级出水孔(8-2)、三级排油口(8-3)、滤器挡板(8-4)、设备排水口(8-5)组成;滤器安装螺孔(8-1)位于三级处理箱(8)的右侧壁上，滤器安装螺孔(8-1)设有两组，每组设有四个，滤器安装螺孔(8-1)与螺杆(7-4)螺纹配合;二级出水孔(8-2)位于三级处理箱(8)的下部，二级出水孔(8-2)将滤芯(7-3)内部空间和二级处理箱(10)连接在一起;三级排油口(8-3)上部与排油阀(1)相连通;滤器挡板(8-4)位于上部滤芯(7-3)的左侧，滤器挡板(8-4)中部与设备排水口(8-5)相连通;设备排水口(8-5)位于三级处理箱(8)的左侧，设备排水口(8-5)与上部滤芯(7-3)内部相连通;
转轴(9)由搅拌叉(9-1)、销(9-2)、轴承(9-3)、连杆销(9-4)、带轮螺帽(9-5)、带轮(9-6)、转轴(9-7)、叉固定螺帽(9-8)组成;搅拌叉(9-1)位于转轴(9-7)的上部，搅拌叉(9-1)中部加工有长方形销槽，搅拌叉(9-1)由叉固定螺帽(9-8)固定在转轴(9-7)上;销(9-2)为长方形，销(9-2)一部分位于搅拌叉(9-1)内部，销(9-2)一部分位于转轴(9-7)内部;轴承(9-3)位于轴承座(10-3)中;连杆销(9-4)位于转轴曲柄的右侧，连杆销(9-4)右侧与连杆(5-5)连接在一起;带轮螺帽(9-5)位于转轴(9-7)的下部，带轮螺帽(9-5)与转轴(9-7)螺纹配合，带轮螺帽(9-5)位于带轮(9-6)的下部;带轮(9-6)位于转轴(9-7)的下部，带轮(9-6)通过销与转轴(9-7)固定在一起，带轮(9-6)下部与带轮螺帽(9-5)接触;转轴(9-7)上部与搅拌叉(9-1)固定在一起，转轴(9-7)中部穿过轴承(9-3)，转轴(9-7)下部与带轮(9-6)固定在一起;叉固定螺帽(9-8)设有两个，叉固定螺帽(9-8)位于搅拌叉(9-1)上下两侧，叉固定螺帽(9-8)与转轴(9-7)螺纹配合;
二级处理箱(10)由二级排油口(10-1)、斜板(10-2)、轴承座(10-3)、轴封座(10-4)组成;二级排油口(10-1)位于二级处理箱(10)的上部，二级排油口(10-1)上部与排油阀(1)相连;斜板(10-2)位于二级处理箱(10)的内部，斜板(10-2)设有四块，斜板(10-2)构成锥形;轴承座(10-3)为I与二级处理箱(10)的下部，轴承座(10-3)内部安装有轴承;轴封座(10-4)位于二级处理箱(10)的中下部，轴封座(10-4)内部安装有定环(6-5);
排油阀(1)设有三个，排油阀(1)与一级处理箱(2)的上部排油口相连通，排油阀(1)与二级处理箱(10)排油口相联通，排油阀(1)与三级处理箱(8)相连通;一级处理箱(2)位于二级处理箱(10)的右侧，一级处理箱(2)下部与往复泵(5)的出水口相连通，一级处理箱(2)内部安装有挡水板(3);挡水板(3)设有五个，挡水板(3)长方形，三个挡水板(3)安装于一级处理箱(2)的隔板(2-5)上，两个挡水板(3)安装于一级处理箱(2)的右侧壁上;进水管(4)位于一级处理箱(2)的下部，进水管(4)左侧与往复泵(5)相连通;往复泵(5)左侧与转轴(9-7)连接在一起，往复泵(5)右侧与一级处理箱(2)的进水口相连接;机械轴封(6)位于二级处理箱(10)的内部;滤器(7)设有两个，滤器(7)位于三级处理箱(8)的内部;三级处理箱(8)位于二级处理箱(10)的左侧;转轴(9)位于二级处理箱(10)的下部，转轴(9)下部与电机通过皮带相连;二级处理箱(10)位于一级处理箱的左侧。
2.根据权利要求1所述的一种多功能三级式污水处理装置，其特征在于：所述弹簧(6-2)位于定位环(6-1)的下部，弹簧(6-2)位于动环(6-3)上部，弹簧(6-2)为压缩状态。
3.根据权利要求1所述的一种多功能三级式污水处理装置，其特征在于：所述定环(6-5)中部与转轴(9-7)之间留有一定间隙。
4.根据权利要求1所述的一种多功能三级式污水处理装置，其特征在于：所述滤器(7)位于三级处理箱(8)的内部，滤器(7)设有两个。
说明书
一种多功能三级式污水处理装置
技术领域
本发明涉及一种污水处理装置，更具体的说是一种多功能三级式污水处理装置。
背景技术
随着社会经济的快速发展，环境问题尤其是水污染问题日益严重，已成为我国社会和经济发展中的突出制约因素。污水排放是造成水污染的最直接原因。很多城市的污水处理率已达到比较高的水平，但仍有不少中小城市的污水处理率还有待提高。为了提高城市污水处理率、加强城市水污染处理。所以设计了这种多功能三级式污水处理装置。
发明内容
本发明提供一种多功能三级式污水处理装置，有益效益是不仅可以通过一级的重力分离，达到初级净化，而且二级的搅拌分离更容易分离出书中的油脂;还可以通过三级侧滤器进行高精度的分离处理。
为解决上述技术问题，本发明涉及一种污水处理装置，更具体的说是一种多功能三级式污水处理装置，包括排油阀、一级处理箱、挡水板、进水管、往复泵、机械轴封、滤器、三级处理箱、转轴、二级处理箱，不仅可以通过一级的重力分离，达到初级净化，而且二级的搅拌分离更容易分离出书中的油脂;还可以通过三级侧滤器进行高精度的分离处理。
一级处理箱由一级出油口、挡水板固定孔、一级进水管、一级出水口、隔板组成;一级出油口位于一级处理箱的上方，一级出油口为倒立的漏斗状，一级出油口上部与排油阀相连;挡水板固定孔设有五个，三个挡水板固定孔位于隔板上，两个挡水板固定孔位于一级处理箱的右侧箱壁上，挡水板固定孔中穿过挡水板螺丝;一级进水管位于一级处理箱的下部，一级进水管下部与往复泵相连;一级出水口位于一级处理箱的左下侧，一级出水口将一级处理箱与二级处理箱连通;隔板位于一级处理箱的内部，隔板上加工有三个挡水板固定孔，隔板右侧固定有三个挡水板;
挡水板由挡水板螺丝、固定板、挡水板螺纹孔、泄污槽、挡水板、搅动孔组成;挡水板螺丝位于挡水板的左侧，挡水板螺丝与挡水板螺纹孔螺纹配合，挡水板螺丝穿过挡水板固定孔;固定板位于一级处理箱的左侧，固定板上加工有螺纹孔;挡水板螺纹孔位于固定板上，挡水板螺纹孔为横向螺纹孔，挡水板螺纹孔为通孔;泄污槽为圆柱孔状，泄污槽位于固定板的下部，泄污槽位于挡水板的下部;挡水板为长方行，挡水板下部与固定板固定在一起，挡水板上部加工有搅动孔;搅动孔位于挡水板的上部，搅动孔为圆柱孔状;
往复泵由活塞杆、泵壳、活塞、排水口、连杆、密封槽、水阀组成;活塞杆左侧通过销与连杆相连，活塞杆中部穿过泵壳的左侧，活塞杆右侧与活塞通过内六角螺丝固定在一起;泵壳为圆柱体，泵壳左侧加工有密封槽，泵壳内部与活塞接触，泵壳右侧与水阀固定在一起;活塞为圆柱体，活塞上加工有密封槽，密封槽内放有密封环，密封环与泵壳内壁接触，活塞左侧与活塞杆固定在一起;排水口位于水阀的右侧，排水口右侧与排水阀出水阀相连通，排水口上部与一级进水管相连通;连杆左侧与连杆销连接在一起，连杆右侧与活塞杆连接在一起;密封槽位于泵壳的左侧，密封槽为圆环状，密封槽内部安装有密封环，密封环内圈与活塞杆接触;水阀位于泵壳的右侧，水阀右侧与排水口相连接，水阀右侧与进水管相连接;
机械轴封由定位环、弹簧、动环、固定螺丝、定环、轴承组成;定位环位于转轴上，定位环左侧加工有螺纹孔，定位环下部与弹簧接触;弹簧上部与定位环固定在一起，弹簧位于动环的上部，弹簧套在转轴上;动环套在转轴上，动环内部加工有密封槽，密封槽内安装有密封环，动环下部与定环接触，动环上部与弹簧固定在一起;固定螺丝位于定位环的左侧，固定螺丝与定位环螺纹配合，固定螺丝右侧与转轴接触;定环位于轴封座中部，定环上加工有密封槽，密封槽内安装有密封环，密封环与轴封座接触;定环上部有圆环状凸起，定环上部与动环下部接触;
滤器由螺母、挡板、滤芯、螺杆组成;螺母位于挡板的左侧，螺母设有两组，每组设有四个，螺母与螺杆螺纹配合;挡板位于滤芯的左侧，挡板为圆盘状，挡板上加工有四个通孔;滤芯设有两个，滤芯水平放置，滤芯左侧与挡板接触，滤芯右侧与三级处理箱右侧壁接触，滤芯内部穿过四根螺杆;螺杆左侧与螺母螺纹配合，螺杆右侧与三级处理箱螺纹配合，螺杆设有两组，每组四根;
三级处理箱由滤器安装螺孔、二级出水孔、三级排油口、滤器挡板、设备排水口组成;滤器安装螺孔位于三级处理箱的右侧壁上，滤器安装螺孔设有两组，每组设有四个，滤器安装螺孔与螺杆螺纹配合;二级出水孔位于三级处理箱的下部，二级出水孔将滤芯内部空间和二级处理箱连接在一起;三级排油口上部与排油阀相连通;滤器挡板位于上部滤芯的左侧，滤器挡板中部与设备排水口相连通;设备排水口位于三级处理箱的左侧，设备排水口与上部滤芯内部相连通;
转轴由搅拌叉、销、轴承、连杆销、带轮螺帽、带轮、转轴、叉固定螺帽组成;搅拌叉位于转轴的上部，搅拌叉中部加工有长方形销槽，搅拌叉由叉固定螺帽固定在转轴上;销为长方形，销一部分位于搅拌叉内部，销一部分位于转轴内部;轴承位于轴承座中;连杆销位于转轴曲柄的右侧，连杆销右侧与连杆连接在一起;带轮螺帽位于转轴的下部，带轮螺帽与转轴螺纹配合，带轮螺帽位于带轮的下部;带轮位于转轴的下部，带轮通过销与转轴固定在一起，带轮下部与带轮螺帽接触;转轴上部与搅拌叉固定在一起，转轴中部穿过轴承，转轴下部与带轮固定在一起;叉固定螺帽设有两个，叉固定螺帽位于搅拌叉上下两侧，叉固定螺帽与转轴螺纹配合;
二级处理箱由二级排油口、斜板、轴承座、轴封座组成;二级排油口位于二级处理箱的上部，二级排油口上部与排油阀相连;斜板位于二级处理箱的内部，斜板设有四块，斜板构成锥形;轴承座为I与二级处理箱的下部，轴承座内部安装有轴承;轴封座位于二级处理箱的中下部，轴封座内部安装有定环;
排油阀设有三个，排油阀与一级处理箱的上部排油口相连通，排油阀与二级处理箱排油口相联通，排油阀与三级处理箱相连通;一级处理箱位于二级处理箱的右侧，一级处理箱下部与往复泵的出水口相连通，一级处理箱内部安装有挡水板;挡水板设有五个，挡水板长方形，三个挡水板安装于一级处理箱的隔板上，两个挡水板安装于一级处理箱的右侧壁上;进水管位于一级处理箱的下部，进水管左侧与往复泵相连通;往复泵左侧与转轴连接在一起，往复泵右侧与一级处理箱的进水口相连接;机械轴封位于二级处理箱的内部;滤器设有两个，滤器位于三级处理箱的内部;三级处理箱位于二级处理箱的左侧;转轴位于二级处理箱的下部，转轴下部与电机通过皮带相连;二级处理箱位于一级处理箱的左侧。
作为本技术方案的进一步优化，本发明一种多功能三级式污水处理装置所述弹簧位于定位环的下部，弹簧位于动环上部，弹簧为压缩状态。
作为本技术方案的进一步优化，本发明一种多功能三级式污水处理装置所述定环中部与转轴之间留有一定间隙。
作为本技术方案的进一步优化，本发明一种多功能三级式污水处理装置所述滤器位于三级处理箱的内部，滤器设有两个。
本发明一种多功能三级式污水处理装置的有益效果为：
本发明一种多功能三级式污水处理装置，不仅可以通过一级的重力分离，达到初级净化，而且二级的搅拌分离更容易分离出书中的油脂;还可以通过三级侧滤器进行高精度的分离处理。
