申请日2018.08.13
公开(公告)日2018.12.18
IPC分类号G05B19/05; C02F1/00
摘要
本发明公开了一种用于水处理的加药智能控制系统，包括传感器检测模块、PLC信息处理模块、加药模块;所述传感器检测模块，用于采集水质、水量信号;所述PLC信息处理模块，用于对采集信号分析处理并控制输出信号;所述加药模块，用于水质、水量加药的分析控制;所述传感器检测模块将采集的水质水量信号传输至该PLC信息处理模块，所述加药模块将加药信息分析处理后传输至该PLC信息处理模块。本发明在于提供一种能够在水处理中加药更加精准，节省了药量，而且使水质去浊效果大大提高的一种用于水处理的加药智能控制系统。
权利要求书
1.一种用于水处理的加药智能控制系统，其特征在于：包括传感器检测模块、PLC信息处理模块、加药模块;所述传感器检测模块，用于采集水质、水量信号;所述PLC信息处理模块，用于对采集信号分析处理并控制输出信号;所述加药模块，用于水质、水量加药的分析控制;
所述传感器检测模块将采集的水质水量信号传输至该PLC信息处理模块，所述加药模块将加药信息分析处理后传输至该PLC信息处理模块。
2.根据权利要求1所述一种用于水处理的加药智能控制系统，其特征在于：所述PLC信息处理模块为型号是PLC1769的CPU。
3.根据权利要求1所述一种用于水处理的加药智能控制系统，其特征在于：所述传感器检测模块包括TOC传感器和PH传感器。
4.根据权利要求1所述一种用于水处理的加药智能控制系统，其特征在于：所述加药模块包括加药定量模块，该加药定量模块用于加药定量分析处理。
5.根据权利要求4所述一种用于水处理的加药智能控制系统，其特征在于：所述加药定量模块包括加药输出模块，该加药定量模块通过计量泵控制该加药输出模块。
6.根据权利要求1所述一种用于水处理的加药智能控制系统，其特征在于：所述加药模块包括自我学习模块，该自我学习模块用于加药模块进行自动修正。
7.根据权利要求1-6任一所述一种用于水处理的加药智能控制系统，其特征在于：所述PLC信息处理模块包括数据库，该数据库用于数据存储和统计。
8.根据权利要求1-6任一所述一种用于水处理的加药智能控制系统，其特征在于：所述PLC信息处理模块包括HMI人机接口，该HMI人机接口用于显示信息数据。
9.根据权利要求1-6任一所述一种用于水处理的加药智能控制系统，其特征在于：所述PLC信息处理模块包括报警器，该报警器用于对所述PLC信息处理模块信息报警。
说明书
一种用于水处理的加药智能控制系统
技术领域
本发明涉及水处理加药控制技术领域，尤其涉及一种用于水处理的加药智能控制系统。
背景技术
水资源的短缺已成为制约社会发展的障碍，对水资源的保护面临着前所未有的挑战，传统的水质采集方式已不再满足人们对水资源保护的需求。随着信息技术、传感器技术、集成技术、面向对象技术的发展，对水质参数的采集处理也发生了革命性的变化。
加药一般通过絮凝剂工艺用于使水厂进水所含的杂质产生沉淀，使水质得到净化，是自来水厂的主要生产工艺。目前国内一般采用手动定量投药加药，这些年随着自动化应用得到普及，自动化控制加药功能发展迅速。但由于加药净化工艺是一个大滞后、多变量、非线性的复杂过程，行业内近几十年来对该工艺的自动化进行了多种控制方式的实验和研究，控制算法始终没有突破性的进展，因此成为业界公认的行业难题。有些自称自动化的加药控制系统，实际上也只能够达到远程手动操作或半自动化水平，而且控制精度远远不够，不仅浪费了大量药剂，而且去浊效果不佳。
为此，市场确定以自动加药及动态控制做为研发方向，采用将与絮凝相关的各类参数建立检测，建立数学模型找出相互间关系的方式，实现自动加药的控制动态化、水质稳态化，同时药耗降低的目的。
中国专利申请号为：201610007060.5，申请日是:2016年01月05日，公开日是：2016年03月23日，专利名称为：一种水处理加药数字化在线控制系统，公开了一种水处理加药数字化在线控制系统，包括原水浊度检测仪、原水流量监测仪、信号滤波器、在线控制器、反馈控制器、加药泵控制装置、出水浊度检测仪构成，信号滤波器将原水水质、流量的监测信号进行滤波降噪处理，消除外界干扰因素的影响;在线控制器完成BP神经网络模型的运算、存储数据并发出控制信号;反馈控制器通过接收实时的滤波信号，按照在线控制器发出的控制信号，确定当前加药的最优量;加药泵控制装置在线接收反馈控制器指令，执行各种药剂的实时定量投放。本发明的有益效果：采用提升小波去噪处理、BP神经网络算法、数字化在线控制方法解决了水处理加药控制系统中的滞后效应、非线性、时变性、强干扰、变结构等问题。
上述专利文献公开了一种水处理加药数字化在线控制系统，主要采用BP神经网络算法、数字化在线控制方法进行水处理加药控制系统中的滞后效应、非线性、时变性、强干扰、变结构等问题。该专利文献并没有揭示将水处理中如何具体进行加药分析和控制加药量。
发明内容
有鉴于此，本发明在于提供一种能够在水处理中加药更加精准，节省了药量，而且使水质去浊效果大大提高的一种用于水处理的加药智能控制系统。
为了实现本发明目的，可以采取以下技术方案：

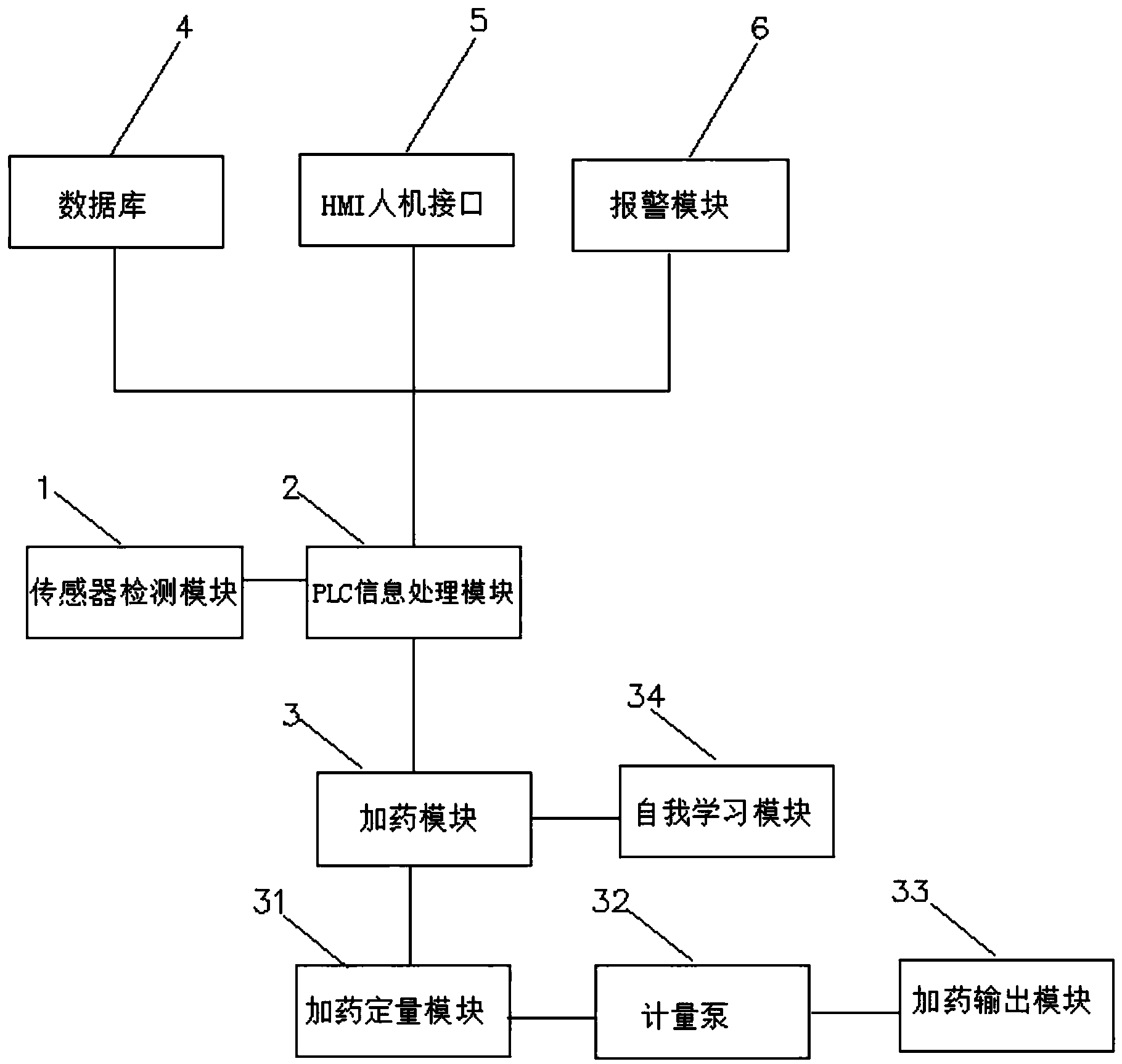

一种用于水处理的加药智能控制系统，包括传感器检测模块、PLC信息处理模块、加药模块;所述传感器检测模块，用于采集水质、水量信号;所述PLC信息处理模块，用于对采集信号分析处理并控制输出信号;所述加药模块，用于水质、水量加药的分析控制;
所述传感器检测模块将采集的水质水量信号传输至该PLC信息处理模块，所述加药模块将加药信息分析处理后传输至该PLC信息处理模块。
所述PLC信息处理模块为型号是PLC1769的CPU。
所述传感器检测模块包括TOC传感器和PH传感器。
所述加药模块包括加药定量模块，该加药定量模块用于加药定量分析处理。
所述加药定量模块包括加药输出模块，该加药定量模块通过计量泵控制该加药输出模块。
所述加药模块包括自我学习模块，该自我学习模块用于加药模块进行自动修正。
所述PLC信息处理模块包括数据库，该数据库用于数据存储和统计。
所述PLC信息处理模块包括HMI人机接口，该HMI人机接口用于显示信息数据。
所述PLC信息处理模块包括报警器，该报警器用于对所述PLC信息处理模块信息报警。
本发明提供的技术方案的有益效果是:1)本发明通过一种用于水处理的加药智能控制系统对水质进行加药处理，使水质去浊处理更加智能化，投药更加精准，同时满足水质指标要求的目的;2)本发明使净水厂出水的水质达到更加稳态化，控制水质参数更加准确，检测水质方便快捷;3)本发明通过控制分析投药量，使净水厂达到节能降耗的效果。
