申请日2018.08.11
公开(公告)日2018.11.13
IPC分类号B01D29/01; B01D29/58
摘要
本发明涉及环保设备的技术领域，特别是涉及一种市政污水环保预处理装置，其可减轻垃圾对污水正常流通的影响，改善拦截效果，提高使用性;同时方便对拦截下来的垃圾进行清理，提高使用效果;且方便对筛板进行维修替换，提高使用可靠性;包括底座、支架、工作箱、输入管、输出管、出料管和筛板，出料管上设置有单向阀，取放口上设置有挡门;还包括固定框和滤板，滤板设置在固定框内部，且滤板位于筛板上方，输入管和输出管分别设置在工作箱左端中部和右端上半区域;还包括筛网、放置盒和抽液泵，抽液泵设置在出料管，输出管与出料管连通;还包括调节件和连接件，调节件设置在工作箱顶端，筛板通过连接件与调节件连接。
权利要求书

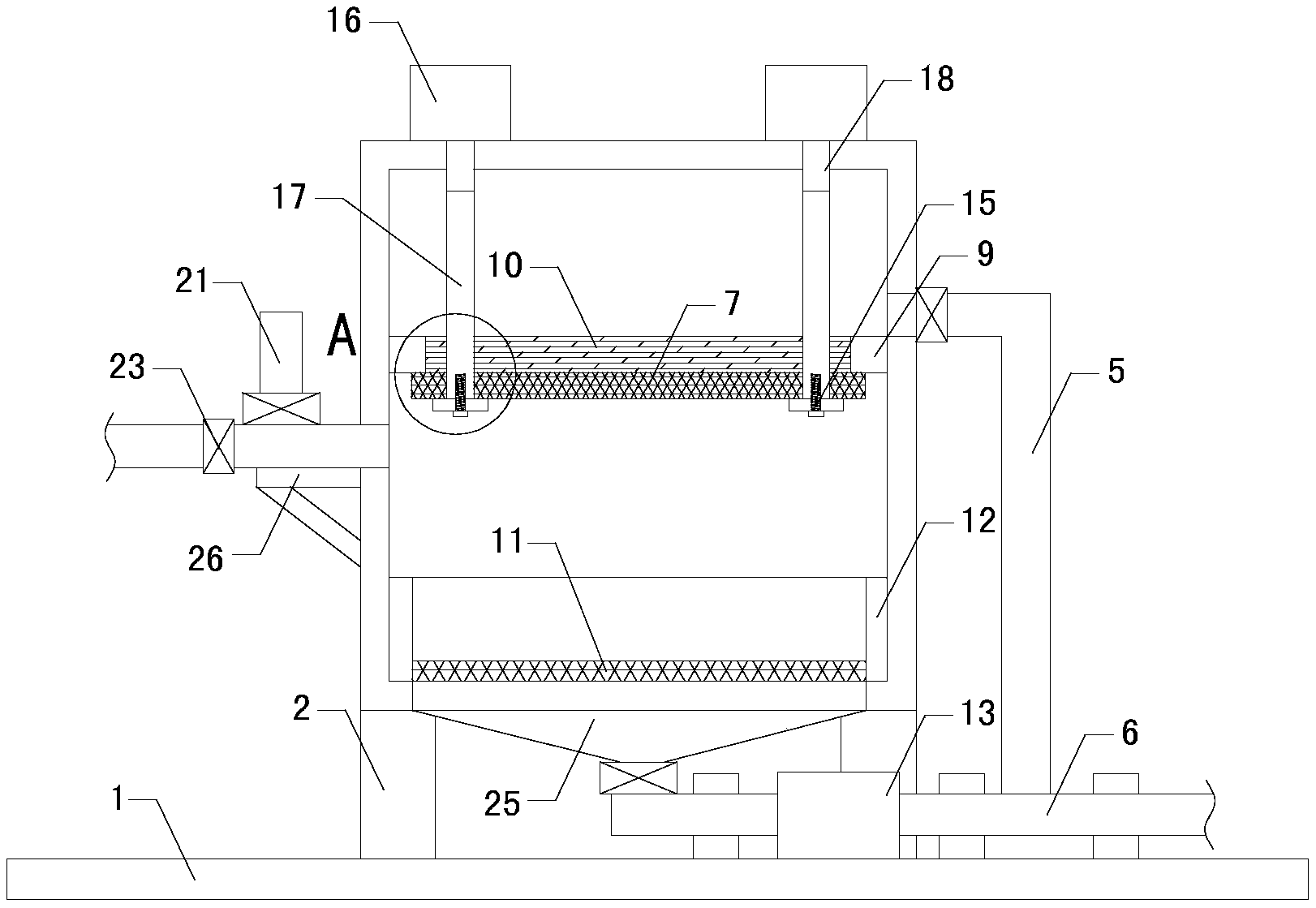

1.一种市政污水环保预处理装置，包括底座(1)、支架(2)、工作箱(3)、输入管(4)、输出管(5)、出料管(6)和筛板(7)，支架设置在底座顶端，工作箱设置在支架顶端，工作箱内设置有工作腔，出料管上设置有单向阀，筛板设置在工作箱内，工作箱前端设置有取放口，取放口上设置有挡门(8);其特征在于，还包括固定框(9)和滤板(10)，固定框设置在工作箱内侧壁上半区域上，滤板设置在固定框内部，且滤板位于筛板上方，输入管和输出管分别设置在工作箱左端中部和右端上半区域，且输入管输出口和输出管输入口分别位于固定框左下侧和右上侧处;还包括筛网(11)、放置盒(12)和抽液泵(13)，放置盒放置在工作箱内，且放置盒外侧壁与工作箱下端内侧壁接触，放置盒顶端设置有放置槽，放置盒底端设置有安装口，筛网设置在安装口上，抽液泵设置在出料管，输出管与出料管连通，且输出管输出端位于抽液泵输出端右侧;还包括调节件(14)和连接件(15)，调节件设置在工作箱顶端，连接件设置在调节件底端，且筛板通过连接件与调节件连接。
2.如权利要求1所述的一种市政污水环保预处理装置，其特征在于，所述固定框外侧壁与工作箱上半区域内侧壁连接，固定框内侧壁与滤板外侧壁连接。
3.如权利要求2所述的一种市政污水环保预处理装置，其特征在于，所述调节件包括四组伸缩电机(16)和四组连接杆(17)，四组伸缩电机分别设置在工作箱顶端左前区域、左后区域、右前区域和右后区域上，并在四组伸缩电机的底部输出端上均设置有驱动杆(18)，四组连接杆均位于工作箱内，且四组连接杆顶端分别与四组驱动杆底端连接。
4.如权利要求3所述的一种市政污水环保预处理装置，其特征在于，所述连接件包括四组连接板(19)和四组螺钉(20)，筛板顶端与滤板底端接触，四组连接板顶端分别与筛板底端左前区域、左后区域、右前区域和右后区域接触，四组驱动杆底端均依次穿过滤板和筛板并分别与四组连接板顶端接触，四组螺钉输出端分别穿过四组连接板并螺装在四组连接杆底端上。
5.如权利要求4所述的一种市政污水环保预处理装置，其特征在于，还包括进气管(21)和第一控制阀(22)，进气管设置在输入管上，第一控制阀设置在进气管上。
6.如权利要求5所述的一种市政污水环保预处理装置，其特征在于，还包括第二控制阀(23)和第三控制阀(24)，第二控制阀和第三控制阀分别设置在输入管和输出管上，且第二控制阀位于进气管左侧。
7.如权利要求6所述的一种市政污水环保预处理装置，其特征在于，还包括出料斗(25)，出料斗设置在工作箱底端，且出料斗与工作腔相通，出料管设置在出料斗输出端上。
8.如权利要求7所述的一种市政污水环保预处理装置，其特征在于，还包括支撑架(26)，支撑架设置在工作箱左端，且支撑架顶端与输入管底端右侧连接。
9.如权利要求8所述的一种市政污水环保预处理装置，其特征在于，还包括多组卡箍(27)，多组卡箍均套装在出料管上，且多组卡箍底端均与底座顶端右半区域连接，抽液泵底端与底座顶端连接。
说明书
一种市政污水环保预处理装置
技术领域
本发明涉及环保设备的技术领域，特别是涉及一种市政污水环保预处理装置。
背景技术
众所周知，市政污水环保预处理装置是一种用于污水环保处理过程中，对市政污水中的垃圾进行预处理的辅助装置，其在市政环保领域中得到广泛的使用;现有的市政污水环保预处理装置包括底座、支架、工作箱、输入管、输出管、出料管和筛板，支架设置在底座顶端，工作箱设置在支架顶端，工作箱内设置有工作腔，输入管和输出管分别设置在工作箱左端上半区域和右端中部，出料管设置在工作箱底端，并在出料管上设置有单向阀，筛板设置在工作箱内，工作箱前端设置有取放口，取放口上设置有挡门;现有的市政污水环保预处理装置使用时只需将污水通过输入管输入至工作箱内，使污水通过筛板对其夹带的垃圾进行拦截，之后通过输出管将处理后的污水输出，使用一段时间后可打开挡门并通过取放口将堆积在筛板上的垃圾进行清理即可;现有的市政污水环保预处理装置使用中发现，堆积在筛板上的垃圾易阻碍污水的正常流通，从而影响拦截效果，使用性有限;并且工作腔较深，导致对垃圾进行清理时较为不便，影响使用效果;且筛板固定在工作箱内，不易对其进行维修替换，从而导致其使用可靠性有限。
发明内容
为解决上述技术问题，本发明提供一种可减轻垃圾对污水正常流通的影响，改善拦截效果，提高使用性;同时方便对拦截下来的垃圾进行清理，提高使用效果;且方便对筛板进行维修替换，提高使用可靠性的市政污水环保预处理装置。
本发明的一种市政污水环保预处理装置，包括底座、支架、工作箱、输入管、输出管、出料管和筛板，支架设置在底座顶端，工作箱设置在支架顶端，工作箱内设置有工作腔，出料管上设置有单向阀，筛板设置在工作箱内，工作箱前端设置有取放口，取放口上设置有挡门;还包括固定框和滤板，所述固定框设置在工作箱内侧壁上半区域上，滤板设置在固定框内部，且滤板位于筛板上方，所述输入管和输出管分别设置在工作箱左端中部和右端上半区域，且输入管输出口和输出管输入口分别位于固定框左下侧和右上侧处;还包括筛网、放置盒和抽液泵，所述放置盒放置在工作箱内，且放置盒外侧壁与工作箱下端内侧壁接触，放置盒顶端设置有放置槽，放置盒底端设置有安装口，筛网设置在安装口上，所述抽液泵设置在出料管，输出管与出料管连通，且输出管输出端位于抽液泵输出端右侧;还包括调节件和连接件，所述调节件设置在工作箱顶端，连接件设置在调节件底端，且筛板通过连接件与调节件连接。
本发明的一种市政污水环保预处理装置，所述固定框外侧壁与工作箱上半区域内侧壁连接，固定框内侧壁与滤板外侧壁连接。
本发明的一种市政污水环保预处理装置，所述调节件包括四组伸缩电机和四组连接杆，所述四组伸缩电机分别设置在工作箱顶端左前区域、左后区域、右前区域和右后区域上，并在四组伸缩电机的底部输出端上均设置有驱动杆，所述四组连接杆均位于工作箱内，且四组连接杆顶端分别与四组驱动杆底端连接。
本发明的一种市政污水环保预处理装置，所述连接件包括四组连接板和四组螺钉，筛板顶端与滤板底端接触，所述四组连接板顶端分别与筛板底端左前区域、左后区域、右前区域和右后区域接触，四组驱动杆底端均依次穿过滤板和筛板并分别与四组连接板顶端接触，所述四组螺钉输出端分别穿过四组连接板并螺装在四组连接杆底端上。
本发明的一种市政污水环保预处理装置，还包括进气管和第一控制阀，所述进气管设置在输入管上，第一控制阀设置在进气管上。
本发明的一种市政污水环保预处理装置，还包括第二控制阀和第三控制阀，所述第二控制阀和第三控制阀分别设置在输入管和输出管上，且第二控制阀位于进气管左侧。
本发明的一种市政污水环保预处理装置，还包括出料斗，所述出料斗设置在工作箱底端，且出料斗与工作腔相通，所述出料管设置在出料斗输出端上。
本发明的一种市政污水环保预处理装置，还包括支撑架，所述支撑架设置在工作箱左端，且支撑架顶端与输入管底端右侧连接。
本发明的一种市政污水环保预处理装置，还包括多组卡箍，所述多组卡箍均套装在出料管上，且多组卡箍底端均与底座顶端右半区域连接，所述抽液泵底端与底座顶端连接。
与现有技术相比本发明的有益效果为：其可通过将输入管和输出管分别设置在固定框左下侧和右上侧处，从而使垃圾可通过重力作用沉降到放置盒内，以便减轻垃圾对污水正常流通的影响，改善拦截效果，提高使用性;同时可通过放置盒对垃圾进行集中放置收集，从而方便对拦截下来的垃圾进行清理，提高使用效果;且可通过对连接件进行拆卸，从而方便对筛板进行取下，以便对筛板进行维修替换，提高使用可靠性。
