申请日2018.09.06
公开(公告)日2019.01.04
IPC分类号C02F9/14; C02F103/26
摘要
本发明涉及一种高浓度大蒜废水处理装置，包括调节池、浮渣去除池、大蒜素提取池、臭氧氧化池、第一沉淀池、填料酸解池、曝气池和第二沉淀池;浮渣去除池包括混合区和分离区，分离区包括集水区和位于集水区内的集渣区;大蒜素提取池包括萃取搅拌区和萃取分离区，萃取搅拌区底部设有大蒜素提取池进口，大蒜素提取池进口连通浮渣去除池出水管;臭氧氧化池设置有臭氧曝气盘;填料酸解池包括通过折流板分隔成的兼氧区、缺氧区和厌氧区;曝气池设有布水三角锥和氧气测量调控器。
权利要求书
1.高浓度大蒜废水处理装置，其特征在于：包括调节池、浮渣去除池(1)、大蒜素提取池(2)、臭氧氧化池(3)、第一沉淀池、填料酸解池(4)、曝气池(5)和第二沉淀池;调节池、浮渣去除池(1)、大蒜素提取池(2)、臭氧氧化池(3)、第一沉淀池、填料酸解池(4)、曝气池(5)和第二沉淀池依次连通;
所述的调节池包括调节池进水管和调节池出水管，用于调节废水的水质和水量;
所述的浮渣去除池(1)包括浮渣去除池进水管(1-1)和用于排出处理后的水的浮渣去除池出水管，所述的浮渣去除池从下至上依次为混合区(1-3)和分离区;所述的分离区包括集水区(1-4)和位于集水区内的集渣区(1-5);所述浮渣去除池设置有浮渣去除池曝气盘(1-6)，所述的浮渣去除池曝气盘的上方设有浮渣去除池布水支管(1-2)，所述的浮渣去除池布水支管连接浮渣去除池进水管(1-1)，浮渣去除池进水管(1-1)连通调节池出水管;所述的浮渣去除池曝气盘(1-6)连接有浮渣去除池外的浮渣去除池鼓风机(1-7);所述的分离区内设有浮渣去除池三相分离器(1-8)，所述的分离区外壁的上部设有浮渣去除池溢水堰(1-9)，所述的浮渣去除池溢水堰(1-9)与浮渣去除池出水管相连;所述的集渣区(1-5)布设有浮渣刮板(1-10)和浮渣槽(1-11);所述的浮渣去除池布水支管(1-2)设置成同心圆形状或十字形状，浮渣去除池布水支管上具有水平辐射出水口;所述的浮渣去除池曝气盘是均匀设置有微孔的微孔式曝气盘;
所述的大蒜素提取池(2)包括萃取搅拌区(2-1)和萃取分离区(2-2)，萃取搅拌区底部设有大蒜素提取池进口(2-3)，大蒜素提取池进口(2-3)连通浮渣去除池出水管;萃取搅拌区中下部设有萃取剂添加计量器(2-4)，在萃取搅拌区中部设置有大蒜素提取池搅拌器(2-5);萃取搅拌区和萃取分离区之间设有萃取隔离板，萃取隔离板中部设有水流通道，萃取分离区的中上部设有上轻液出口(2-6)，萃取分离区的下部设有下重液出口(2-7);萃取剂添加计量器(2-4)添加的萃取剂为石油醚;
大蒜素提取池(2)采取多级设置;
所述的下重液出口(2-7)与臭氧氧化池进水管(3-3)连通;
所述的臭氧氧化池(3)底部设置有臭氧曝气盘(3-1)，所述的臭氧曝气盘的上方设有臭氧氧化池布水支管(3-2)，所述的臭氧氧化池布水支管(3-2)连接臭氧氧化池进水管(3-3)，所述的臭氧曝气盘(3-1)连接有臭氧氧化池外的臭氧鼓风机(3-4)，臭氧鼓风机通过管道连通臭氧发生器(3-5);臭氧氧化池设有臭氧氧化池三相分离器(3-6)和臭氧氧化池溢水堰(3-7)，臭氧氧化池溢水堰(3-7)连通臭氧氧化池出水管;
第一沉淀池设有第一沉淀池进水管和第一沉淀池出水管，第一沉淀池进水管连通臭氧氧化池出水管;
所述填料酸解池(4)包括通过折流板(4-1)分隔成的兼氧区(4-2)、缺氧区(4-3)和厌氧区(4-4)，所述兼氧区(4-2)首端设有用于供入废水的填料酸解池进水管(4-5)，填料酸解池进水管(4-5)连通第一沉淀池出水管;兼氧区(4-2)末端与缺氧区(4-3)首端连通，缺氧区(4-3)末端与厌氧区(4-4)首端连通;厌氧区(4-4)末端设有填料酸解池三相分离器(4-6)和填料酸解池溢水堰(4-7)，填料酸解池溢水堰(4-7)连接填料酸解池出水管;所述厌氧区(4-4)底部设计成锥形结构，锥形结构连接填料酸解池污泥排放阀(4-8);填料酸解池设有上盖(4-9)，上盖(4-9)设计成圆锥形结构，圆锥形结构顶端设有甲烷集气管(4-10);所述兼氧区、缺氧区和厌氧区内都设有酸解池填料(4-11);
所述曝气池(5)内中下部设置有曝气池进水管(5-1)，曝气池进水管(5-1)连通填料酸解池出水管;所述曝气池进水管(5-1)下部设有布水三角锥(5-2);所述曝气池设有曝气池曝气调控系统，所述曝气池曝气调控系统包括曝气池曝气盘、曝气池鼓风机(5-3)和氧气测量调控器;所述曝气池曝气盘通过曝气管连接曝气池鼓风机(5-3)，曝气池鼓风机(5-3)设置在曝气池外;曝气池的上部和废水水面下设置氧气测量调控器;所述曝气池进水管(5-1)上部内置有曝气池填料(5-4);曝气池设有曝气池溢流堰(5-5)，曝气池溢流堰(5-5)连接曝气池出水管;
第二沉淀池设有第二沉淀池进水管和第二沉淀池出水管，第二沉淀池进水管连通曝气池出水管;第二沉淀池的出水达标排放。
说明书
高浓度大蒜废水处理装置
技术领域
本发明涉及废水处理技术领域，具体涉及一种高浓度大蒜废水处理装置。
背景技术
近年来，大蒜加工产业的规模不断扩大，大蒜生产加工一般包括挑选、清理、切片、漂洗、脱水、平衡水分、分选、包装、成品等几个过程，其中清理，漂洗和脱水过程中会产生大量的废水。大蒜切片废水为高浓度废水，COD值高，虽然该种废水本身并没有毒性，但它含有大量可生物降解的有机物质，如果不经过处理直接排入水体，将会消耗水中大量的溶解氧气，造成水体缺氧，使水生生物死亡。同时，废水中含有的悬浮颗粒物沉入水底，经过厌氧分解产生臭气使水质恶化，不仅给水体造成了严重的污染，也大大的损害了周围的空气环境。
由于大蒜具有强烈的抑菌作用，废水中的大蒜素含有的硫醚能够氧化含硫基的酶，抑制了细胞分裂，破坏了微生物的正常代谢，因此采用传统的物化、生化方法对废水进行处理效果较差。
发明内容
本发明要解决的技术问题是：为了解决上述大蒜废水处理中的问题，本发明提供一种高浓度大蒜废水处理装置。
本发明解决其技术问题所采用的技术方案是：一种高浓度大蒜废水处理装置，包括调节池、浮渣去除池、大蒜素提取池、臭氧氧化池、第一沉淀池、填料酸解池、曝气池和第二沉淀池;调节池、浮渣去除池、大蒜素提取池、臭氧氧化池、第一沉淀池、填料酸解池、曝气池和第二沉淀池依次连通。
所述的调节池包括调节池进水管和调节池出水管，用于调节废水的水质和水量。
所述的浮渣去除池包括浮渣去除池进水管和用于排出处理后水的浮渣去除池出水管;所述的浮渣去除池从下至上依次为混合区和分离区;所述的分离区包括集水区和位于集水区内的集渣区;所述浮渣去除池的混合区的上部设置有浮渣去除池曝气盘，所述的浮渣去除池曝气盘的上方设有浮渣去除池布水支管，所述的浮渣去除池布水支管连接浮渣去除池进水管，浮渣去除池进水管连通调节池出水管;所述的浮渣去除池曝气盘连接有浮渣去除池外的浮渣去除池鼓风机;所述的分离区内设有浮渣去除池三相分离器，所述的浮渣去除池三相分离器包括导流板和位于导流板下方与导流板配合使用的三角导流环，所述的三角导流环安装在浮渣去除池的内壁上，所述的导流板的上部与分离区的形状相同，所述的导流板的下部呈喇叭状，所述的导流板的下部的内径大于三角导流环的内径;所述的分离区外壁的上部设有浮渣去除池溢水堰，所述的浮渣去除池溢水堰与浮渣去除池出水管相连;所述的集渣区布设有浮渣刮板和浮渣槽;废水从下往上溢时，水与浮渣一起通过三角导流环进入导流板的下部，浮渣继续往上进入集渣区，水通过导流板与三角导流环之间的间隙进入集水区;为了废水处理的效果更好，所述的浮渣去除池布水支管设置成同心圆形状或十字形状，布水支管上具有水平辐射出水口;进一步，所述的浮渣去除池曝气盘是均匀设置有微孔的微孔式曝气盘。
所述的大蒜素提取池包括萃取搅拌区和萃取分离区，萃取搅拌区底部设有大蒜素提取池进口，大蒜素提取池进口连通浮渣去除池出水管。萃取搅拌区中下部设有萃取剂添加计量器，在萃取搅拌区中部设置有大蒜素提取池搅拌器;萃取搅拌区和萃取分离区之间设有萃取隔离板，萃取隔离板中部设有水流通道，萃取分离区的中上部设有上轻液出口，萃取分离区的下部设有下重液出口。萃取剂添加计量器添加的萃取剂为石油醚。
大蒜素提取池采取多级设置。
所述的下重液出口与臭氧氧化池进水管连通。
所述的臭氧氧化池底部设置有臭氧曝气盘，所述的臭氧曝气盘的上方设有臭氧氧化池布水支管，所述的臭氧氧化池布水支管连接臭氧氧化池进水管，所述的臭氧曝气盘通过曝气管连接有臭氧氧化池外的臭氧鼓风机，臭氧鼓风机通过管道连通臭氧发生器;臭氧氧化池设有臭氧氧化池溢水堰;臭氧氧化池溢水堰连通臭氧氧化池出水管。
第一沉淀池设有第一沉淀池进水管和第一沉淀池出水管，第一沉淀池进水管连通臭氧氧化池出水管。
所述填料酸解池包括通过折流板分隔成的兼氧区、缺氧区和厌氧区，所述兼氧区首端设有用于供入废水的填料酸解池进水管，填料酸解池进水管连通第一沉淀池出水管，兼氧区末端与缺氧区首端连通，缺氧区末端与厌氧区首端连通，所述缺氧区和厌氧区进水一侧折流板的下部设置有45度的转角，以避免水流进入时产生的冲击作用，从而起到缓冲水流和均匀布水的作用;厌氧区末端设有填料酸解池三相分离器和填料酸解池溢水堰，填料酸解池溢水堰连接填料酸解池出水管;所述厌氧区底部设计成锥形结构，锥形结构连接填料酸解池污泥排放阀;填料酸解池设有上盖，上盖设计成圆锥形结构，圆锥形结构顶端设有甲烷集气管;所述兼氧区、缺氧区和厌氧区内都设有酸解池填料。
所述曝气池内中下部设置有曝气池进水管，曝气池进水管连通填料酸解池出水管;所述曝气池进水管下部设有布水三角锥;所述曝气池内设有曝气池曝气调控系统，所述曝气池曝气调控系统包括曝气池曝气盘、曝气池鼓风机和氧气测量调控器，进一步，所述的曝气池曝气盘是均匀设置有微孔的微孔式曝气盘。所述曝气池曝气盘通过曝气管连接曝气池鼓风机，曝气池鼓风机设置在曝气池外，曝气池的上部、废水水面下设置氧气测量调控器，所述氧气测量调控器根据废水中的氧气含量调控曝气池鼓风机工作;所述曝气池进水管上部内置有曝气池填料;所述曝气池布设有曝气池溢流堰，曝气池溢流堰连接曝气池出水管。
第二沉淀池设有第二沉淀池进水管和第二沉淀池出水管，第二沉淀池进水管连通曝气池出水管。第二沉淀池的出水达标排放。

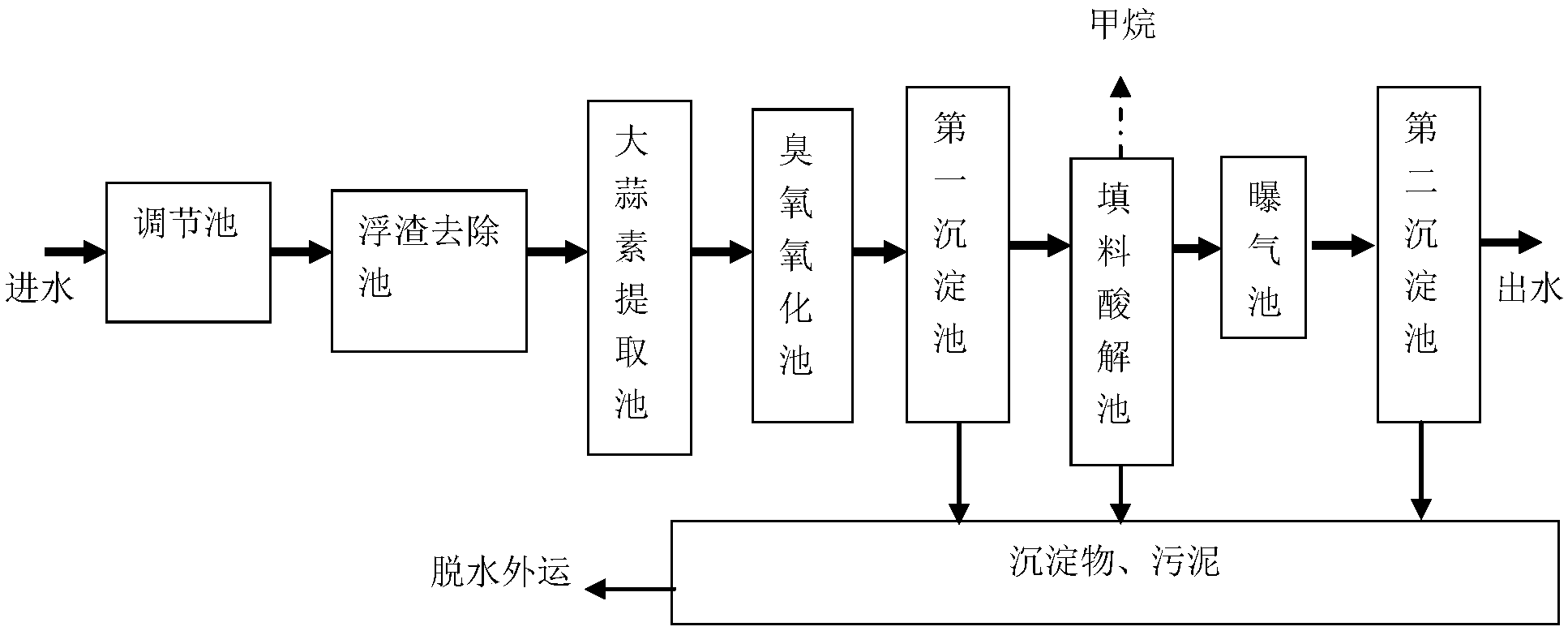

采用上述高浓度大蒜废水处理装置进行废水处理的步骤如下：
①废水通过调节池进水管进入调节池，调节水质和水量。
②然后废水通过浮渣去除池进水管进入浮渣去除池的中下部;位于浮渣去除池进水管下方的浮渣去除池曝气盘产生大量细小气泡，浮渣去除池曝气盘产生的细小气泡与浮渣粘附形成混合体在浮力作用下上升，在浮渣去除池三相分离器的作用下，混合体上升至集渣区，在浮渣刮板的作用下，浮渣进入浮渣槽并被清理外运;分离处理后的水在浮渣去除池三相分离区导流板作用下进入浮渣去除池集水区，通过浮渣去除池溢水堰、浮渣去除池出水管进入大蒜素提取池进水管。
③废水进入大蒜素提取池的萃取搅拌区，与萃取剂混合，萃取池搅拌器进行搅拌，然后废水进入萃取分离区，比重小的液体通过上轻液出口流出、进行反萃取处理，比重大的液体通过下重液出口流出。
④废水通过下重液出口和臭氧氧化池进水管以及臭氧氧化池布水支管进入臭氧氧化池的中下部;位于臭氧氧化池布水支管下方的臭氧曝气盘产生大量细小气泡把废水中的大分子物质氧化成易于吸收和吸附的小分子物质，臭氧氧化后的废水通过臭氧氧化池溢水堰、臭氧氧化池出水管进入第一沉淀池进水管。
⑤第一沉淀池沉淀处理后的废水通过填料酸解池进水管进入填料酸解池的下部;废水进入填料酸解池后沿折流板上下前进，依次通过兼氧区、缺氧区和厌氧区的每个反应室的污泥床，反应池中的污泥随着废水的上下流动和沼气上升的作用而运动，折流板的阻挡作用和污泥自身的沉降作用又使污泥的流速降低，因此大量的污泥都被截留在反应池中，反应池中的微生物与废水中的污染物充分接触。兼氧区的兼性菌、缺氧区和厌氧区的异养菌将废水中的大分子污染物分解为小分子污染物，不溶性的污染物转化成可溶性污染物。厌氧反应后的废水在填料酸解池三相分离器的作用下实现泥、水、甲烷气的分离，污泥在重力的作用下下沉到厌氧区下部，多余的污泥通过底部的填料酸解池污泥排放阀排出。填料酸解池产生的甲烷气通过反应池顶部的甲烷集气管收集排放;废水通过填料酸解池溢水堰、填料酸解池出水管进入曝气池进水管。
⑥废水通过曝气池进水管进入曝气池的中下部，在布水三角锥的作用下均匀布水，曝气池曝气盘产生大量的微气泡，氧气测量调控器调控曝气池鼓风机工作，确保曝气池水中的氧气含量大于2mg/L;活性污泥附着生长在曝气池填料表面;在充足供氧条件下，曝气池填料表面的好氧微生物将废水中的污染物降解;好氧处理后的水通过曝气池溢流堰和曝气池出水管排出。
⑦废水通过曝气池出水管和第二沉淀池进水管进入第二沉淀池，第二沉淀池沉淀处理后的水达标排放。
⑧第一沉淀池、填料酸解池、第二沉淀池产生的沉淀物、污泥经浓缩、脱水后外运。
本发明的有益效果是：因地制宜，基建投资少，维护方便，能耗较低，对废水具有比较好的处理效果，能够实现污水资源化，对污水进行综合利用。
