申请日2018.09.06
公开(公告)日2019.01.11
IPC分类号C02F9/02; B02C18/12; B02C18/18; B02C18/24
摘要
本发明提供一种卫生间污水杂物绞碎装置，属于污水处理领域。本发明包括过滤机构、处理机构、进料管、出料管、回流机构;处理机构位于过滤机构下方，回流机构通过连接管与处理机构下端连通。本发明可以接在排水管道的任意地方;采用二次过滤的方式，对污水中不溶物进行多次绞碎处理;特殊设计的凸绞圈和凹绞圈使得卫生纸和块状粪便更易被撕碎，以防污水管道堵塞;本发明解决了卫生纸、不溶物和块状的粪便易造成污水管道的堵塞等问题。
权利要求书
1.一种卫生间污水杂物绞碎装置，其特征在于：包括过滤机构(17)、处理机构(18)、进料管(19)、出料管(20)、回流机构(21);处理机构(18)位于过滤机构(17)下方，回流机构(21)通过连接管(35)与处理机构(18)下端连通;
所述处理机构(18)包括电机(1)、底板(2)、侧板(3)、处理管道(4)，主齿轮(8)、副齿轮Ⅰ(9)、轴Ⅰ(12)、凸绞圈(13)、轴Ⅱ(14)、凹绞圈(15)、副齿轮Ⅱ(16);电机(1)固定在底板(2)的一侧，主齿轮(8)、副齿轮Ⅰ(9)、副齿轮Ⅱ(16)位于底板(2)的另一侧;电机(1)的输出轴穿过底板(2)通过轴承与主齿轮(8)连接，主齿轮(8)分别与副齿轮Ⅰ(9)、副齿轮Ⅱ(16)啮合，副齿轮Ⅰ(9)固定安装在轴Ⅰ(12)的一端，凸绞圈(13)整体形状呈鼓状，表面分布有刀状的凸起，固定安装在轴Ⅰ(12)的中部，轴Ⅰ(12)的另一端通过轴承固定在处理管道(4)侧壁上;副齿轮Ⅱ(16)固定安装在轴Ⅱ(14)的一端，凹绞圈(15)总体形状呈漏斗状，表面分布有刀状的凸起，固定安装在轴Ⅱ(14)上，轴Ⅱ(14)的另一端通过轴承固定在处理管道(4)侧壁上;轴Ⅰ(12)、轴Ⅱ(14)相互平行，凸绞圈(13)、凹绞圈(15)位于处理管道(4)内部，底板(2)与处理管道(4)之间通过侧板(3)密封，
所述过滤机构(17)包括翻转电机(23)、翻转电机架(24)、过滤管(25)、注水 管(26)、外接水管(27)、旋转电机(28)、翻转轴(30)、过滤器(31)、旋转座(32)、旋转轴(33);4个过滤器(31)分别固定在旋转座(32)的四周，位于过滤器外壳体(11)内部，旋转座(32)安装在旋转轴(33)的一端，旋转轴(33)的中间部位通过轴承固定在过滤器外壳体(11)中间的孔上，同时与旋转电机(28)的输出轴固定连接，旋转电机(28)固定安装在过滤器外壳体(11)的上面;外壳体(11)上设有过滤管(25)和注水管(26)，过滤管(25)与注水管(26)相对设置，过滤管(25)一端与进料管(19)连接，另一端与出料管(20)连接;注水管(26)上端与外接水管(27)连接，下端与处理机构(18)连通;翻转电机(23)通过翻转电机架(24)固定在过滤器外壳体(11)的一侧，位于处理机构(18)的上方，翻转电机(23)的输出轴与翻转轴(30)连接，翻转轴(30)的一端设有一个水平方向的滑槽，过滤器(31)与翻转轴(30)一端接触的时候刚好可以卡在滑槽内;
回流机构(21)包括导管(29)、回流管(34)、连接管(35)、过滤网(36)、注水口(22)，处理机构(18)通过连接管(35)与回流机构(21)连通，连接管(35)为双层结构外侧壁为圆柱形结构，内部为锥形结构，锥形结构的下端通过回流管(34)与处理机构(18)连通，内外层结构之间的下端为封闭连接，圆柱形结构的下端通过导管(29)与出料管(20)连通;回流管(34)下侧开设有冲水口(37)，便于与外部冲水管连接。
2.根据权利要求1所述卫生间污水杂物绞碎装置，其特征在于：轴Ⅰ(12)轴Ⅱ(14)与处理管道(4)连接处设有密封圈(10);各管道连接处设有密封管(5)，密封圈(10)和密封管(5)的材料均为橡胶。
3.根据权利要求1所述卫生间污水杂物绞碎装置，其特征在于：轴Ⅰ(12)轴Ⅱ(14)与处理管道(4)连接处设有端盖(6)。
4.根据权利要求1所述卫生间污水杂物绞碎装置，其特征在于：所述凸绞圈(13)和凹绞圈(15)材料均为不锈钢。
说明书
一种卫生间污水杂物绞碎装置
技术领域
本发明涉及一种卫生间污水杂物绞碎装置，属于污水处理领域。
背景技术
在城市人居生活中，卫生间粪便的处理一直是非常重要的事情，人体排出的粪便经过一套下水管道，最终排向了江河中。排放的流程是：人体排出的粪便，在座便器或蹲便器等水冲的作用下，随水流冲入了家庭或者小区单元的排污下水管;排污下水管中的粪便，在水流的作用下，进入了小区的“化粪池”，粪便在化粪池的污水中“软化”，并且有部分“固态物”发生沉淀，沉积于化粪池中;被软化的粪水(粪便)流出化粪池，进入市政排污管网;如果在市政设施中有污水处理单位的，则此污水进入污水处理设备，经过污水处理设备处理后，最终排出符合某类环保标准的 废水到江河中;如果该地没有污水处理设备的，则污水经过市政管网后最终将直接流入江河。
在座便器或蹲便器等水冲后，成块的粪便以及扔入其中的卫生纸和不溶物块很有可能造成排污下水管的堵塞，本发明针对这个问题，提出了一种粪便、不溶物块及卫生纸绞碎装置，可安装在排污水管的管口处，也可安装在污水管道其他易堵塞的位置，能将卫生纸、不溶物块和块状的粪便搅碎，进而预防污水管道的堵塞。
发明内容
本发明的目的是提供一种粪便、不溶物及卫生纸绞碎装置，以解决卫生纸、不溶物和块状的粪便易造成污水管道的堵塞等问题。
本发明通过以下技术方案实现：

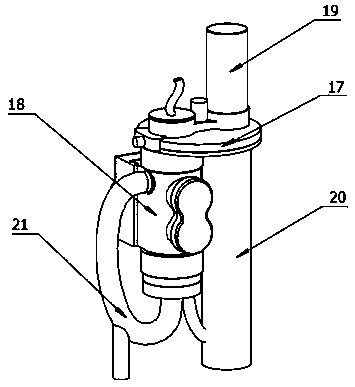

一种卫生间污水杂物绞碎装置，包括过滤机构17、处理机构18、进料管19、出料管20、回流机构21;处理机构18位于过滤机构17下方，回流机构21通过连接管35与处理机构18下端连通;
所述处理机构18包括电机1、底板2、侧板3、处理管道4，主齿轮8、副齿轮Ⅰ9、轴Ⅰ12、凸绞圈13、轴Ⅱ14、凹绞圈15、副齿轮Ⅱ16;电机1固定在底板2的一侧，主齿轮8、副齿轮Ⅰ9、副齿轮Ⅱ16位于底板2的另一侧;电机1的输出轴穿过底板2通过轴承与主齿轮8连接，主齿轮8分别与副齿轮Ⅰ9、副齿轮Ⅱ16啮合，副齿轮Ⅰ9固定安装在轴Ⅰ12的一端，凸绞圈13整体形状呈鼓状，表面分布有刀状的凸起，固定安装在轴Ⅰ12的中部，轴Ⅰ12的另一端通过轴承固定在处理管道4侧壁上;副齿轮Ⅱ16固定安装在轴Ⅱ14的一端，凹绞圈15总体形状呈漏斗状，表面分布有刀状的凸起，固定安装在轴Ⅱ14上，轴Ⅱ14的另一端通过轴承固定在处理管道4侧壁上;轴Ⅰ12、轴Ⅱ14相互平行，凸绞圈13、凹绞圈15位于处理管道4内部，底板2与处理管道4之间通过侧板3密封，
所述过滤机构17包括翻转电机23、翻转电机架24、过滤管25、注水管26、外接水管27、旋转电机28、翻转轴30、过滤器31、旋转座32、旋转轴33;4个过滤器31分别固定在旋转座32的四周，位于过滤器外壳体11内部，旋转座32安装在旋转轴33的一端，旋转轴33的中间部位通过轴承固定在过滤器外壳体11中间的孔上，同时与旋转电机28的输出轴固定连接，旋转电机28固定安装在过滤器外壳体11的上面;外壳体11上设有过滤管25和注水管26，过滤管25与注水管26相对设置，过滤管25一端与进料管19连接，另一端与出料管20连接;注水管26上端与外接水管27连接，下端与处理机构18连通;翻转电机23通过翻转电机架24固定在过滤器外壳体11的一侧，位于处理机构18的上方，翻转电机23的输出轴与翻转轴30连接，翻转轴30的一端设有一个水平方向的滑槽，过滤器31与翻转轴30一端接触的时候刚好可以卡在滑槽内;
回流机构21包括导管29、回流管34、连接管35、过滤网36、注水口22，处理机构18通过连接管35与回流机构21连通，连接管35为双层结构外侧壁为圆柱形结构，内部为锥形结构，锥形结构的下端通过回流管34与处理机构18连通，内外层结构之间的下端为封闭连接，圆柱形结构的下端通过导管29与出料管20连通;回流管34下侧开设有冲水口37，便于与外部冲水管连接。
本发明所述轴Ⅰ12轴Ⅱ14与处理管道4连接处设有密封圈10;各管道连接处设有密封管5，密封圈10和密封管5的材料均为橡胶。
本发明所述轴Ⅰ12轴Ⅱ14与处理管道4连接处设有端盖6。
本发明所述所述凸绞圈13和凹绞圈15材料均为不锈钢。
本发明所述装置的工作过程是：
将两端的进料管19、出料管20接在外部的污水管道中，当含有粪便、不溶物块以及卫生纸的污水经过过滤机构17中设置的过滤器31进行过滤，由旋转电机28工作，带动其中一个过滤器31旋转至注水管26下方，此时过滤器31卡在翻转轴30末端的滑槽内，翻转电机23工作，带动翻转轴30转动带动过滤器31完成180度旋转，此时外接水管27注水将粪便、不溶物块以及卫生纸从过滤器31上冲走，经过处理管道4时，电机1工作，带动主齿轮8转动，由于啮合作用，副齿轮Ⅰ9和副齿轮Ⅱ16都转动，从而带动轴Ⅰ12和轴Ⅱ14转动，使得凸绞圈13和凹绞圈15也转动，经过凸绞圈13和凹绞圈15的块状粪便和卫生纸被凸绞圈13和凹绞圈15表面刀状的凸起撕碎;凸绞圈13和凹绞圈15的转动使得水流在轴Ⅰ12和轴Ⅱ14附近形成漩涡形状的流动，在凸绞圈13和凹绞圈15距离最近的地方，漩涡流动的方向相反，由于力的作用，使得卫生纸和粪便所受的力突然改变方向，使得卫生纸、不溶物和粪便更易被撕碎，再被撕碎的卫生纸、不溶物和粪便经过回流机构21时进行二次过滤，小块的物体透过过滤网36从导管29流入出料管20，大块的物体则落入回流管34，随着注水口22注入的水流流回处理机构18再次粉碎处理;通过以上过程，带有卫生纸和粪便的污水经过处理管道4而流出，便实现了粪便、不溶物和卫生纸的搅碎处理。
本发明的有益效果是：
(1)工作中旋转的凸绞圈和凹绞圈使得卫生纸和块状粪便更易被撕碎，以防污水管道堵塞。
(2)本发明与阀门的使用方法类似，可以接在排水管道的任意地方。
(3)本发明在零件安装接口处采用密封圈，密封性好，不易泄漏。
(4)本发明采用两次过滤的方式，能够对掉入马桶中的不溶物进行充分的处理。
(5)本发明设有回流装置，可对二次过滤后的大块物体进行多次粉碎处理。
