申请日2017.08.29
公开(公告)日2017.12.29
IPC分类号B01D29/11; B01D29/64; B01D29/60; C02F1/72; C02F1/66; C02F1/50; C02F1/20; C02F5/08
摘要
本发明公开了一种具有自清洗功能的循环水处理设备，包括罐体和设置在罐体上的进水口和出水口，所述进水口和出水口分别连接进水管和出水管，所述罐体内沿罐体长度方向设置有楔形滤筒，所述楔形滤筒一侧与进水管接通，所述楔形滤筒下端连接有穿过罐体的排污管，所述楔形滤筒内同轴转动设置有转轴，所述罐体顶部设置有与转轴连接以用于驱动转轴转动的驱动件，所述转轴外圆周壁交叉设置有搅拌杆，所述搅拌杆上设置有刷板，所述刷板上设置有与楔形滤筒内壁相贴合的刷毛。其技术方案要点是通过设置刷板和刷毛，在驱动件带动下，实现对楔形滤网的自清洗。
权利要求书

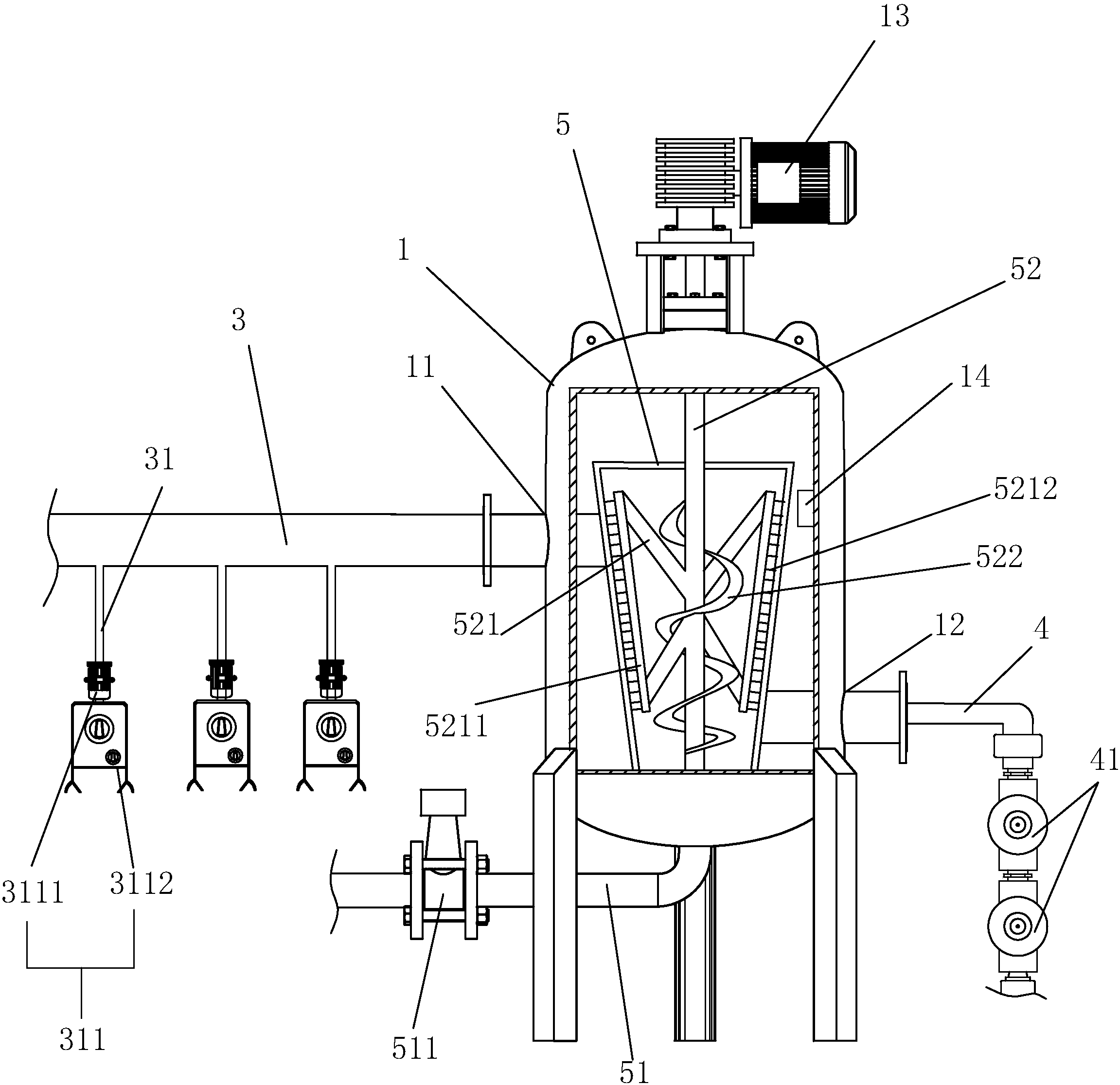

1.一种具有自清洗功能的循环水处理设备，包括罐体(1)和设置在罐体(1)上的进水口(11)和出水口(12)，所述进水口(11)和出水口(12)分别连接进水管(3)和出水管(4)，其特征在于：所述罐体(1)内沿罐体(1)长度方向设置有楔形滤筒(5)，所述楔形滤筒(5)一侧与进水管(3)接通，所述楔形滤筒(5)下端连接有穿过罐体(1)的排污管(51)，所述楔形滤筒(5)内同轴转动设置有转轴(52)，所述罐体(1)顶部设置有与转轴(52)连接以用于驱动转轴(52)转动的驱动件(13)，所述转轴(52)外圆周壁交叉设置有搅拌杆(521)，所述搅拌杆(521)上设置有刷板(5211)，所述刷板(5211)上设置有与楔形滤筒(5)内壁相贴合的刷毛(5212)。
2.根据权利要求1所述的具有自清洗功能的循环水处理设备，其特征在于：所述驱动件(13)为三相异步动机，所述三相异步电机的转子与转轴(52)通过锥齿轮连接。
3.根据权利要求1所述的具有自清洗功能的循环水处理设备，其特征在于：所述排污管(51)内设置有压差排污阀(511)。
4.根据权利要求1所述的具有自清洗功能的循环水处理设备，其特征在于：所述罐体(1)内壁设置有用于产生高效脉冲低压电场的电极(14)。
5.根据权利要求1所述的具有自清洗功能的循环水处理设备，其特征在于：所述进水管(3)连接有加药管(31)，所述加药管(31)连接有加药装置(311)。
6.根据权利要求5所述的具有自清洗功能的循环水 处理设备，其特征在于：所述加药装置(311)包若干个括溶药桶(3111)，所述溶药桶(3111)与加药管(31)之间设置有加药泵(3112)。
7.根据权利要求5所述的具有自清洗功能的循环水处理设备，其特征在于：所述出水管(4)处设置有水质监测单元(41)和通过水质自动控制加药泵(3112)的控制单元。
8.根据权利要求5所述的具有自清洗功能的循环水处理设备，其特征在于：所述转轴(52)外圆周侧壁设置有螺旋搅拌叶(522)。
说明书
一种具有自清洗功能的循环水处理设备
技术领域
本发明涉及一种循环水处理设备，更具体地说，它涉及一种具有自清洗功能的循环水处理设备。
背景技术
目前市场上针对循环水主要采用物理或化学的方法进行缓蚀阻垢及杀菌灭藻，如旁流水处理器通过低压脉冲电流的作用活化水中溶解氧达到杀菌作用，自清洗过滤器通过内置滤网对循环水进行物理过滤从而净化水质，加药装置通过向系统中投加缓蚀阻垢剂及杀菌灭藻剂进行缓蚀阻垢及杀菌灭藻的作用。上述产品功能较为单一，或者采用纯物理或纯化学方法进行处理，维护保养比较复杂。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种自清洗水质处理设备，该设备既能够过滤降浊，又能够对设备进行自清洗、自动排污和自动杀菌灭藻。
为实现上述目的，本发明提供了如下技术方案：
一种具有自清洗功能的循环水处理设备，包括罐体和设置在罐体上的进水口和出水口，所述进水口和出水口分别连接进水管和出水管，所述罐体内沿罐体长度方向设置有楔形滤筒，所述楔形滤筒一侧与进水管接通，所述楔形滤筒下端连接有穿过罐体的排污管，所述楔形滤筒内同轴转动设置有转轴，所述罐体顶部设置有与转轴连接以用于驱动转轴转动的驱动件，所述转轴外圆周壁交叉设置有搅拌杆，所述搅拌杆上设置有刷板，所述刷板上设置有与楔形滤筒内壁相贴合的刷毛。
通过采用上述技术方案，在循环水流入罐体时，首先进入楔形滤筒，经过楔形滤筒过滤，使洁净的水从楔形滤筒侧壁流出，通过出水管被送走，楔形滤筒内的污水从排污管排出;在长期使用时，容易在楔形滤筒内壁积累杂质，造成堵塞和细菌滋生，设备容易被腐蚀;通过设置刷毛，在转轴转动过程中能将楔形滤筒内壁的杂质刷走，并落入排污管内，实现了楔形滤筒内的自清洁效果。
进一步地，所述驱动件为三相异步动机，所述三相异步电机的转子与转轴通过锥齿轮连接。
通过采用上述技术方案，通过设置三项异步电机，能够改变转动方向，从而对楔形滤筒内壁进行反复冲洗，提高了清洁效果。
进一步地，所述排污管内设置有压差排污阀。
通过采用上述技术方案，通过设置压差排污阀，在楔形滤筒内的水量积累到一定量时，压差排污阀自动打开，将部分位于排污管内的污水排出，并在压力减少后自动关闭，实现了自动排污的效果。
进一步地，所述罐体内壁设置有用于产生高效脉冲低压电场的电极。
通过采用上述技术方案，高效脉冲低压电场作用活化溶解氧，产生氧化剂能够保护管道内壁，又能够杀灭藻类等微生物，进一步增加净水效果，同时延长罐体及其内部设备的使用寿命。
进一步地，所述进水管连接有加药管，所述加药管连接有加药装置。
通过采用上述技术方案，加药装置能够通过加药管对进水管内添加药剂，药剂可包括各种调节酸碱程度的药剂，用于改善PH值，防止设备腐蚀;药剂还包括杀菌灭藻剂、缓蚀剂、清洗剂和除氧剂等常用的水质处理药剂。
进一步地，所述加药装置包若干个括溶药桶，所述溶药桶与加药罐之间设置有加药泵。
通过采用上述技术方案，不同的溶药桶用于溶解不同的药剂，加药泵用于将一定量的药剂注入进水管内，从而便于根据需要对进水管进行加药。
进一步地，所述出水管处设置有水质监测单元和通过水质自动控制加药泵的控制单元。
通过采用上述技术方案，水质监测单元用于监测水质的PH值、ORP值、浑浊度等，然后将相应的至反馈在控制单元上，控制单元控制相应的加药泵进行加药操作。
进一步地，所述转轴外圆周侧壁设置有螺旋搅拌叶。
通过采用上述技术方案，通过设置螺旋搅拌叶，能将从进水管进入至楔形滤筒内的药剂和水的混合物进行搅拌，使其混合充分。
综上所述，本发明具有以下有益效果：
1、通过设置刷板和刷毛，在驱动件带动下，实现对楔形滤网的自清洗;
2、该设备既能够过滤降浊，又能够自动排污、自动加药和自动杀菌灭藻。
