申请日2017.08.29
公开(公告)日2018.04.10
IPC分类号C02F1/00; B01F7/16
摘要
本实用新型公开了一种处理农村生活污水组合池，包括电机箱，所述电机箱的内部固定安装有电动机，所述电动机输出轴的底部贯穿电机箱的下表面并固定连接有联轴器，所述联轴器的底部固定连接有搅拌装置，所述搅拌装置包括搅拌轴，所述搅拌轴的顶部与联轴器的底部固定连接，搅拌轴上靠近其顶部与底部的外表面均固定连接有固定筒，两个固定筒的侧面均固定连接有搅拌框，所述搅拌轴上靠近其中部的外表面固定连接有连接筒。该处理农村生活污水组合池，通过上述相关结构的配合，使污水与试剂混合地更加均匀，解决了背景技术中提出的问题，同时便于安装与拆卸，使用的效果更好。
权利要求书

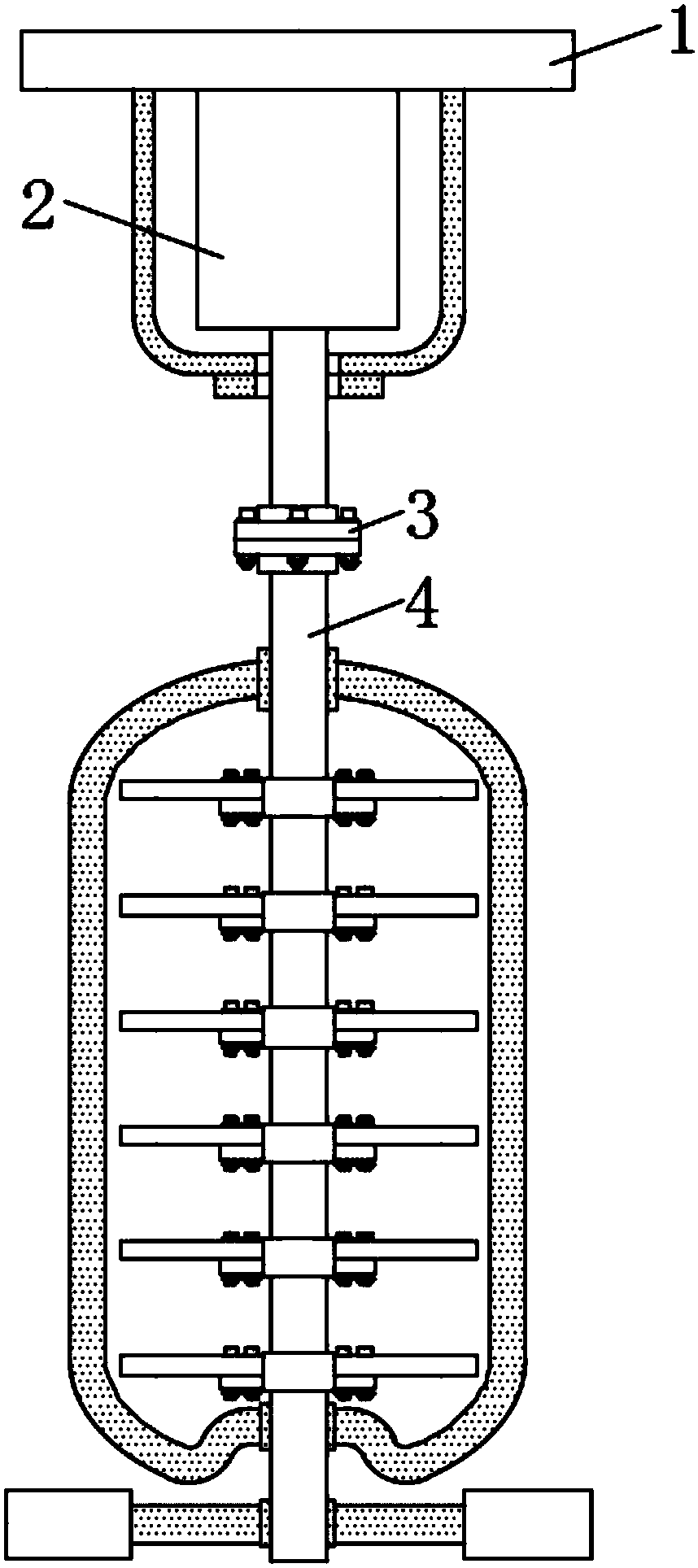

1.一种处理农村生活污水组合池，包括电机箱(1)，其特征在于：所述电机箱(1)的内部固定安装有电动机(2)，所述电动机(2)输出轴的底部贯穿电机箱(1)的下表面并固定连接有联轴器(3)，所述联轴器(3)的底部固定连接有搅拌装置(4);
所述搅拌装置(4)包括搅拌轴(5)，所述搅拌轴(5)的顶部与联轴器(3)的底部固定连接，搅拌轴(5)上靠近其顶部与底部的外表面均固定连接有固定筒(6)，两个固定筒(6)的侧面均固定连接有搅拌框(7)，所述搅拌轴(5)上靠近其中部的外表面固定连接有连接筒(8)，所述连接筒(8)上靠近其底部的侧面固定连接有固定板(9)，所述固定板(9)的底部活动连接有螺栓(10)，固定板(9)通过螺栓(10)固定连接有搅拌板(11)，所述搅拌轴(5)上靠近其底部的外表面固定连接有套筒(12)，所述套筒(12)的外表面固定连接有环板(13)，所述环板(13)上靠近其侧面的顶部开设有安装槽，环板(13)通过安装槽固定连接有搅拌片(14)。
2.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述搅拌框(7)的数量为三个，三个搅拌框(7)以固定筒(6)顶面圆的圆心为中心环形阵列。
3.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述连接筒(8)的数量不少于六个，六个连接筒(8)沿搅拌轴(5)的外表面从上到下依次间隔排列。
4.根据权利要求1所述的一种处理农村生活污水 组合池，其特征在于：所述搅拌板(11)的数量为三个，三个搅拌板(11)以连接筒(8)顶面圆的圆心为中心环形阵列，且每个搅拌板(11)与每个搅拌框(7)交替排列。
5.根据权利要求1所述的一种处理农村生活污水组合池，其特征在于：所述搅拌片(14)的数量不少于六个，各个搅拌片(14)以套筒(12)顶面圆的圆心为中心环形阵列。
说明书
一种处理农村生活污水组合池
技术领域
本实用新型涉及污水搅拌技术领域，具体为一种处理农村生活污水组合池。
背景技术
农村和村镇生活污水的来源主要有厨房、沐浴、洗涤和冲厕等。目前常用的农村生活污水处理技术包括物化处理技术、生态处理技术和生物处理技术。物化处理技术在运行过程中需要投加药品，生物处理技术工艺复杂，管理困难，而且物化和生物处理都需要建立较大的污水处理厂，不适合在人口分散、资金困难和没有管理人员的农村使用。目前农村现在以老年人和小孩为主，故需要一种自动化程度高的处理技术用来处理农村废水，人工湿地在农村使用较广，但是人工湿地仅仅依靠植物主体，处理效率往往较低，而且处理水量较低，再加上农村在节假日等大量在外务工人员返乡，人工湿地对水质水量的负荷冲击能力小，因此一般的人工湿地往往不能符合要求，所以急需一种新型的人工湿地供农村和村镇使用，为解决这一问题所带来的困扰，后来就出现了生活污水组合池，例如中国专利CN206328296U公开了一种处理农村生活污水组合池，包括L型厌氧池组、沉淀池和生态湿地滤池;所述L型厌氧池组的池体中间竖直放置有挡板，所述挡板将L型厌氧池组分隔为第一厌氧池和第二厌氧池;沉淀池内设置有三个折流板，所述三个折流板依次将沉淀池分为第一折流廊道、第二折流廊道、第三折流廊道和第四折流廊道，所述生态湿地滤池的底部铺设有填料层，生态湿地滤池的顶部种植有水生植物;但是由于该污水组合池中的搅拌器并不能很好的搅拌污水，导致污水与试剂混合的不均匀，进而影响最终的污水处理效果，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种处理农村生活污水组合池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种处理农村生活污水组合池，包括电机箱，所述电机箱的内部固定安装有电动机，所述电动机输出轴的底部贯穿电机箱的下表面并固定连接有联轴器，所述联轴器的底部固定连接有搅拌装置。
所述搅拌装置包括搅拌轴，所述搅拌轴的顶部与联轴器的底部固定连接，搅拌轴上靠近其顶部与底部的外表面均固定连接有固定筒，两个固定筒的侧面均固定连接有搅拌框，所述搅拌轴上靠近其中部的外表面固定连接有连接筒，所述连接筒上靠近其底部的侧面固定连接有固定板，所述固定板的底部活动连接有螺栓，固定板通过螺栓固定连接有搅拌板，所述搅拌轴上靠近其底部的外表面固定连接有套筒，所述套筒的外表面固定连接有环板，所述环板上靠近其侧面的顶部开设有安装槽，环板通过安装槽固定连接有搅拌片。
优选的，所述搅拌框的数量为三个，三个搅拌框以固定筒顶面圆的圆心为中心环形阵列。
优选的，所述连接筒的数量不少于六个，六个连接筒沿搅拌轴的外表面从上到下依次间隔排列。
优选的，所述搅拌板的数量为三个，三个搅拌板以连接筒顶面圆的圆心为中心环形阵列，且每个搅拌板与每个搅拌框交替排列。
优选的，所述搅拌片的数量不少于六个，各个搅拌片以套筒顶面圆的圆心为中心环形阵列。
与现有技术相比，本实用新型的有益效果是：该本实用新型通过电机箱、电动机、联轴器与搅拌装置的配合使用，使电动机运作的时候带动搅拌装置迅速转动，将污水与试剂组成的混合液划分为多个不同的搅拌层，由每个搅拌层的搅拌混合实现整体的搅拌混匀，具有结构简单、使用方便的效果，本实用新型通过搅拌轴、固定筒、搅拌框、连接筒、固定板、螺栓与搅拌板的配合使用，将混合液划分为外搅拌层与内搅拌层，通过搅拌框实现对外搅拌层的搅拌，通过搅拌板实现对内搅拌层的搅拌，同时具有拆装方便的效果，由于污水池底部会最先沉积有颗粒较大的混合液，由于套筒、环板与搅拌片的配合作用，实现对污水池底部搅拌层的搅拌，使混合充分，通过上述相关结构的配合，使污水与试剂混合地更加均匀，解决了背景技术中提出的问题，同时便于安装与拆卸，使用的效果更好。
