摘要

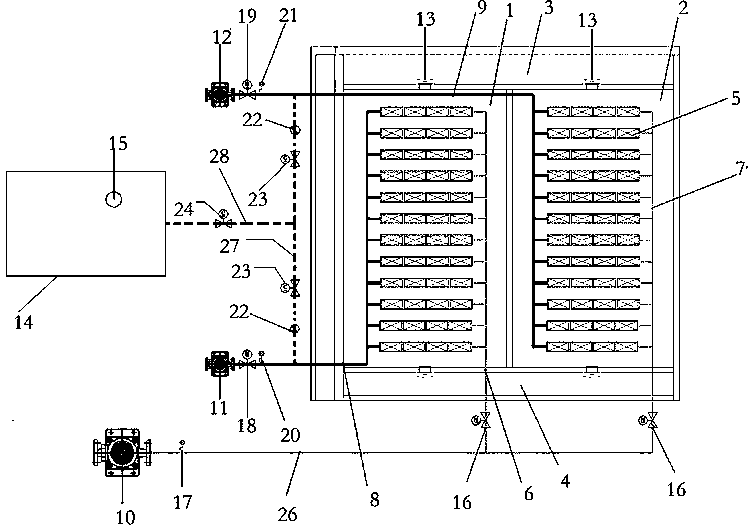

本实用新型公开了一种污水处理装置膜系统在线清洗的自动控制系统，包括并列设置的第一膜池和第二膜池，该第一膜池和第二膜池内分别平行设置若干个膜，该第一膜池和第二膜池内若干个膜两端分别连接清水管和曝气风管支管;所述第一、二曝气风管在第一膜池和第二膜池外的一端分别与曝气主风管连接，该曝气主风管终端设有曝气风机;所述第一、二清水管终端分别设有第一、二抽吸泵;所述第一清水管和第二清水管之间连接加药分支管，该加药分支管一侧设有清洗药剂溶药箱;所述第一膜池和第二膜池两端分别设有电动启闭机;所述第一膜池和第二膜池一侧设有配水槽，另一侧设有回流槽;本实用新型能实现膜过滤装置全自动在线清洗。
权利要求书
1.一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：包括并列设置的第一膜池和第二膜池，该第一膜池和第二膜池内分别平行设置若干个膜，该第一膜池内若干个膜两端分别连接第一清水管和第一曝气风管支管，第二膜池内若干个膜两端分别连接第二清水管和第二曝气风管支管，且第一、二清水管和第一、二曝气风管支管分别延伸至第一膜池和第二膜池外;所述第一、二曝气风管在第一膜池和第二膜池外的一端分别与曝气主风管连接，该曝气主风管终端设有曝气风机;所述第一清水管终端设有第一抽吸泵，第二清水管终端设有第二抽吸泵;所述第一清水管和第二清水管之间连接加药分支管，该加药分支管上垂直设有加药主管;所述加药主管一端设有清洗药剂溶药箱;所述第一膜池和第二膜池两端分别设有电动启闭机;所述第一膜池和第二膜池一侧设有配水槽，另一侧设有回流槽。
2.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述第一、二曝气风管支管上分别设有曝气风管支管电动阀。
3.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述曝气主风管在靠近曝气风机的一端设有曝气风机压力变送器。
4.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述第一清水管在靠近第一抽吸泵的一端设有第一电动阀和第一压力变送器。
5.根据权利要求1所述的一种污水 处理装置膜系统在线清洗的自动控制系统，其特征在于：所述第二清水管在靠近第二抽吸泵的一端设有第二电动阀和第二压力变送器。
6.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述在加药分支管两端分别设有电磁流量仪和加药管分支管电磁阀。
7.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述加药主管上设有加药主管电磁阀。
8.根据权利要求1所述的一种污水处理装置膜系统在线清洗的自动控制系统，其特征在于：所述清洗药剂溶药箱内设有超声波液位仪。
说明书
一种污水处理装置膜系统在线清洗的自动控制系统
技术领域
本实用新型属于一种控制系统，具体设计污水处理装置膜系统在线清洗的自动控制系统。
背景技术
随着我国对环境问题的日益重视，膜过滤系统作为一种有效的过滤装置在污水处理厂(装置)中得到广泛的应用;但膜过滤系统在污水处理的应用中因膜堵塞会导致出水不畅等结果，需对膜进行药物清洗;现有清洗方式主要为离线清洗与在线清洗等方式;离线清洗需污水处理厂停止运行且排空膜池内污水，将膜抽取出来进行清洗。在线清洗因自动化程度不高，需人为凭经验操作，经常导致清洗药液由膜内溢流。
实用新型内容
实用新型目的：针对现有技术存在的问题，本实用新型提供了一种污水处理装置膜系统在线清洗的自动控制系统，可基于PLC程控装置实现膜过滤装置全自动在线清洗。
技术方案：一种污水处理装置膜系统在线清洗的自动控制系统，包括并列设置的第一膜池和第二膜池，该第一膜池和第二膜池内分别平行设置若干个膜，该第一膜池内若干个膜两端分别连接第一清水管和第一曝气风管支管，第二膜池内若干个膜两端分别连接第二清水管和第二曝气风管支管，且第一、二清水管和第一、二曝气风管支管分别延伸至第一膜池和第二膜池外;所述第一、二曝气风管在第一膜池和第二膜池外的一端分别与曝气主风管连接，该曝气主风管终端设有曝气风机;所述第一清水管终端设有第一抽吸泵，第二清水管终端设有第二抽吸泵;所述第一清水管和第二清水管之间连接加药分支管，该加药分支管上垂直设有加药主管;所述加药主管一端设有清洗药剂溶药箱;所述第一膜池和第二膜池两端分别设有电动启闭机;所述第一膜池和第二膜池一侧设有配水槽，另一侧设有回流槽。
具体地，所述第一、二曝气风管支管上分别设有曝气风管支管电动阀。
具体地，所述曝气主风管在靠近曝气风机的一端设有曝气风机压力变送器。
具体地，所述第一清水管在靠近第一抽吸泵的一端设有第一电动阀和第一压力变送器。
具体地，所述第二清水管在靠近第二抽吸泵的一端设有第二电动阀和第二压力变送器。
具体地，所述在加药分支管两端分别设有电磁流量仪和加药管分支管电磁阀。
具体地，所述加药主管上设有加药主管电磁阀。
具体地，所述清洗药剂溶药箱内设有超声波液位仪。
有益效果：与现有技术相比，本实用新型的优点在于：该结构合理，采用PLC程控装置实现膜过滤装置全自动在线清洗方法，以达到准确计量及节省人力等效果。
