申请日2018.10.16
公开(公告)日2019.01.18
IPC分类号C02F9/12; C02F101/22
摘要
本发明公开了一种工业含铬废水的处理方法，本方法中铬反应池为独创设计，核心采用了浸铜铁屑与蛋白质泡沫的双重处理技术，第一步利用铜和铁的电位差不同，在铁表面形成了Cu‑Fe原电池，原电池增加了铁屑表面离子的活性电位，从而促进了铁表面的电子转移，加快了还原去除铬离子的反应速率。第二步利用碱化后的蛋白质，蛋白质表面具有了活性，使水中的铬离子与表面活性剂形成络合沉淀吸附在气泡表面，随着气泡不断上浮至溶液主体上方，形成泡沫层，排出泡沫，达到去除目的。同时石英砂、砂土的过滤以及曝气，使化学需氧量、氨氮等有机物浓度大幅降低。
权利要求书

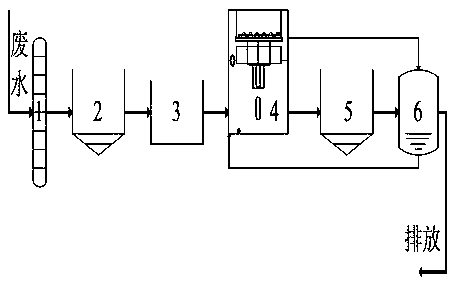

1.一种工业含铬废水的处理方法，其特征在于，含铬废水通过管道进入格栅，废水中的杂质等在此处被拦截，格栅的出水通过管道进入沉砂池，沉淀时间为2h，沉砂池出水通过管道进入调节池，在此处把工业废水的pH调节至中性，调节池的出水通过管道进入铬反应池的加热仓中，由加药口将95%浓硫酸加入进加热仓内，浓硫酸与废水的比例为1：50，之后加热电阻丝开始对水体加热，加热温度控制在200℃，时间为2h，使废水完全被酸化，加热过程中，打开水槽入口与水槽出口，开启循环水泵，将蓄水池的水引入水槽中，待加热完成，打开加热仓出口，废水由加热仓经水槽的过水管流入反应器中，在循环水的作用下，热的废水流经过水管时，被循环水冷却、降温后，进入反应器内，反应器内添加3层填料，从上至下分别为石英砂、砂土、制备铁屑，流经反应器的酸化废水中的有机物得到大幅度的消减，废水流经制备铁屑层，铜和铁的电位差不同，在铁表面形成了Cu-Fe原电池，加快了酸化废水中还原去除铬离子的反应速率，废水由反应器底部流出，进入缓冲箱内，此时由废水带出少量的滤料受到重力总用，留在缓冲箱部，液面高度到达缓冲箱中间的出水口时，废水从此处经管道流入过渡箱中，待废水全部进入缓冲箱内，开启磁铁搅拌器，转速为30r/min，水中携带出来的制备铁屑被磁铁收集，吸附在磁铁搅拌器的扇叶上，持续10min后，开启提升水泵将废水送入气泡发生器内，同时加入经氢氧化钠碱化后的蛋清液，废水和蛋清液进入气泡发生器内，开启曝气泵，外界空气经由曝气泵送入气泡发生器内，曝气泵控制流量为3L/min，碱化后的蛋清液表面具有了活性，使水中的铬离子与表面活性剂形成络合沉淀吸附在气泡表面，随着气泡不断上浮至溶液主体上方，形成泡沫层，泡沫经管道进入泡沫箱内，开启加热装置，蛋白质受热变为固体，固定其中的铬及部分有机物，待集中收集焚烧处置，气体则由箱内的气体出口排出池体，待气泡发生器处理完毕，打开铬反应池出水口，气泡发生器中的出水由管道排出铬反应池进入二沉池，二沉池的出水通过管道进入蓄水池，蓄水池中的储水通过循环水出水口及管道能够返回反应池中作为冷却水使用，蓄水池的出水口通过管道连接排放管道。
2.根据权利要求1所述的一种工业含铬废水的处理方法，其特征在于，铬反应池包括加热仓、水槽、循环水泵、反应器、缓冲箱、过渡箱、气泡发生器、泡沫箱、曝气泵、气体入口、气体出口、铬反应池出水口、铬反应池入水口、加药口等;其中：加热仓位于池体上部，密闭式结构，内置一组加热电阻丝，底端两侧设有加热仓出口，顶部与铬反应池入水口连通;水槽位于加热仓下，为密封式长方体，水槽两端分别设有水槽入口和水槽出口，水槽入口与外侧的循环水泵连接，水槽出口通过管道连接蓄水池的循环水入水口，水槽内部垂直分布多根过水管，过水管为玻璃材质，壁厚0.5cm，高50cm，直径为2cm，每根过水管间距为10cm，循环水无法进入过水管，加热仓出口通过玻璃管道连接水槽内的过水管;反应器位于水槽下的缓冲箱内，顶端由玻璃管道连接水槽内的过水管，反应器为圆柱形设计，高70cm，直径2.5m，内添加5层填料，从上至下分别为石英砂、砂土、制备铁屑、砂土、石英砂;铬反应池内左下方设置过渡箱，过渡箱内安装提升水泵和磁铁搅拌器，缓冲箱出水口通过管道连接过渡箱;气泡发生器位于缓冲箱下，气体入口通过管道连接曝气泵，曝气泵通过管道连接气泡发生器，气泡发生器底部通过管道连接铬反应池的出水口;铬反应池体右下方设置泡沫箱，泡沫箱内布置加热装置，泡沫箱右侧与气体出口连通，泡沫箱通过管道连接气泡发生器;加药口位于池体顶端。
3.根据权利要求1所述的一种工业含铬废水的处理方法，其特征在于，石英砂层高10cm，砂土层高5cm，制备铁屑层高40cm。
4.根据权利要求1所述的一种工业含铬废水的处理方法，其特征在于，泡沫箱中加热装置加热温度为120℃。
5.根据权利要求1所述的一种工业含铬废水的处理方法，其特征在于，经氢氧化钠碱化后的蛋清液为经加入氢氧化钠高速搅拌碱化后的蛋清液，pH为9-10。
6.根据权利要求1所述的一种工业含铬废水的处理方法，其特征在于，制备铁屑为工业铁屑经10%稀盐酸清洗后，在10g/L的硫酸铜溶液中搅拌2h后，烘干得到，其粒径平均为0.2mm。
说明书
一种工业含铬废水的处理方法
技术领域
本发明一种工业含铬废水的处理方法，属于环境保护中的废水处理领域。
背景技术
在我们的生活饮用水中，虽然存在的量较少，但却是含铬;铬在水中多以六价铬和三价铬两种态形式出现，其中毒性较强的是六价铬,大约是三价铬的100倍,六价铬又主要以铬酸盐的形式存在。含铬污水处理方法主要有药剂还原沉淀法、SO2还原法、铁屑铁粉处理法等。铬渣是在金属铬生产过程中排出的废渣，主要是重铬酸钠。铬渣大多呈粉末状，有黄、黑等颜色;渣中含有镁、钙、硅、铁、铝和没有反应的三氧化二铬。药剂还原沉淀法
还原沉淀法是目前应用较为广泛的含铬废水处理方法。基本原理是在酸性条件下向废水中加入还原剂，将Cr6+还原成Cr3+，然后再加入石灰或氢氧化钠，使其在碱性条件下生成氢氧化铬沉淀，从而去除铬离子。可作为还原剂的有：SO2、FeSO4 、Na2SO3、NaHSO3、Fe等。还原沉淀法具有一次性投资小、运行费用低、处理效果好、操作管理简便的优点，因而得到广泛应用，但在采用此方法时，还原剂的选择是至关重要的一个问题。
铁氧体法不仅具有还原法的一般优点，还有其特点，即铬污泥可制作磁体和半导体，这样不但使铬得以回收利用，又减少了二次污染的发生，出水水质好，能达到排放标准。但是，铁氧体法也有试剂投量大，能耗较高，不能单独回收有用金属，处理成本较高的缺点。
离子交换法的优点是处理效果好，废水可回用，并可回收铬酸。尤其适用于处理污染物浓度低、水量小、出水要求高的废水。缺点是工艺较为复杂，且使用的树脂不同，工艺也不同;一次投资较大，占地面积大，运行费用高，材料成本高，因此对于水量很大的工业废水，该法在经济上不适用。
发明内容
为解决现有技术中存在的不足，本发明提供了一种工业含铬废水的处理方法，含铬废水通过管道进入格栅，废水中的杂质等在此处被拦截，格栅的出水通过管道进入沉砂池，沉淀时间为2h，沉砂池出水通过管道进入调节池，在此处把工业废水的pH调节至中性，调节池的出水通过管道进入铬反应池的加热仓中，由加药口将95%浓硫酸加入进加热仓内，浓硫酸与废水的比例为1：50，之后加热电阻丝开始对水体加热，加热温度控制在200℃，时间为2h，使废水完全被酸化，加热过程中，打开水槽入口与水槽出口，开启循环水泵，将蓄水池的水引入水槽中，待加热完成，打开加热仓出口，废水由加热仓经水槽的过水管流入反应器中，在循环水的作用下，热的废水流经过水管时，被循环水冷却、降温后，进入反应器内，反应器内添加3层填料，从上至下分别为石英砂、砂土、制备铁屑，流经反应器的酸化废水中的有机物得到大幅度的消减，废水流经制备铁屑层，铜和铁的电位差不同，在铁表面形成了Cu-Fe原电池，加快了酸化废水中还原去除铬离子的反应速率，废水由反应器底部流出，进入缓冲箱内，此时由废水带出少量的滤料受到重力总用，留在缓冲箱部，液面高度到达缓冲箱中间的出水口时，废水从此处经管道流入过渡箱中，待废水全部进入缓冲箱内，开启磁铁搅拌器，转速为30r/min，水中携带出来的制备铁屑被磁铁收集，吸附在磁铁搅拌器的扇叶上，持续10min后，开启提升水泵将废水送入气泡发生器内，同时加入经氢氧化钠碱化后的蛋清液，废水和蛋清液进入气泡发生器内，开启曝气泵，外界空气经由曝气泵送入气泡发生器内，曝气泵控制流量为3L/min，碱化后的蛋清液表面具有了活性，使水中的铬离子与表面活性剂形成络合沉淀吸附在气泡表面，随着气泡不断上浮至溶液主体上方，形成泡沫层，泡沫经管道进入泡沫箱内，开启加热装置，蛋白质受热变为固体，固定其中的铬及部分有机物，待集中收集焚烧处置，气体则由箱内的气体出口排出池体，待气泡发生器处理完毕，打开铬反应池出水口，气泡发生器中的出水由管道排出铬反应池进入二沉池，二沉池的出水通过管道进入蓄水池，蓄水池中的储水通过循环水出水口及管道能够返回反应池中作为冷却水使用，蓄水池的出水口通过管道连接排放管道。
其中，铬反应池包括加热仓、水槽、循环水泵、反应器、缓冲箱、过渡箱、气泡发生器、泡沫箱、曝气泵、气体入口、气体出口、铬反应池出水口、铬反应池入水口、加药口等;其中：加热仓位于池体上部，密闭式结构，内置一组加热电阻丝，底端两侧设有加热仓出口，顶部与铬反应池入水口连通;水槽位于加热仓下，为密封式长方体，水槽两端分别设有水槽入口和水槽出口，水槽入口与外侧的循环水泵连接，水槽出口通过管道连接蓄水池的循环水入水口，水槽内部垂直分布多根过水管，过水管为玻璃材质，壁厚0.5cm，高50cm，直径为2cm，每根过水管间距为10cm，循环水无法进入过水管，加热仓出口通过玻璃管道连接水槽内的过水管;反应器位于水槽下的缓冲箱内，顶端由玻璃管道连接水槽内的过水管，反应器为圆柱形设计，高70cm，直径2.5m，内添加5层填料，从上至下分别为石英砂、砂土、制备铁屑、砂土、石英砂;铬反应池内左下方设置过渡箱，过渡箱内安装提升水泵和磁铁搅拌器，缓冲箱出水口通过管道连接过渡箱;气泡发生器位于缓冲箱下，气体入口通过管道连接曝气泵，曝气泵通过管道连接气泡发生器，气泡发生器底部通过管道连接铬反应池的出水口;铬反应池体右下方设置泡沫箱，泡沫箱内布置加热装置，泡沫箱右侧与气体出口连通，泡沫箱通过管道连接气泡发生器;加药口位于池体顶端。
其中，石英砂层高10cm，砂土层高5cm，制备铁屑层高40cm。
其中，泡沫箱中加热装置加热温度为120℃。
其中，经氢氧化钠碱化后的蛋清液为经加入氢氧化钠高速搅拌碱化后的蛋清液，pH为9-10。
其中，制备铁屑为工业铁屑经10%稀盐酸清洗后，在10g/L的硫酸铜溶液中搅拌2h后，烘干得到，其粒径平均为0.2mm。
本发明的优点在于：
(1)本方法完全适应于各种类型的工业含铬废水的处理，能够达到国家的废水排放标准，符合环保要求。
(2)废水中的铬元素以及各项污染物的浓度处理效率高，水中铬的处理效率达到100%，化学需氧量处理效率可达98.0%以上，氨氮的处理效率可达98.3%以上，悬浮物的处理效率可达99.8%以上，出水水质不带有明显色度。
(3)本方法铬反应池为独创设计，核心采用了浸铜铁屑与蛋白质泡沫的双重处理技术，第一步利用铜和铁的电位差不同，在铁表面形成了Cu-Fe原电池，原电池增加了铁屑表面离子的活性电位，从而促进了铁表面的电子转移，加快了还原去除铬离子的反应速率。第二步利用碱化后的蛋白质，蛋白质表面具有了活性，使水中的铬离子与表面活性剂形成络合沉淀吸附在气泡表面，随着气泡不断上浮至溶液主体上方，形成泡沫层，排出泡沫，达到去除目的。同时石英砂、砂土的过滤以及曝气，使化学需氧量、氨氮等有机物浓度大幅降低。
(4)本方法内的主要处理工艺的原材料制备简单，技术成熟，原料绿色，来源丰富，无毒无害，不会对环境造成二次污染。
