申请日2017.08.25
公开(公告)日2018.05.22
IPC分类号C02F11/12
摘要
本实用新型公开了一种陶粒加工机构的污泥烘干装置，包括污泥储罐、预烘干窖、螺旋输送机及用于加热预烘干窖内污泥的加热装置，螺旋输送机用于向预烘干窖内输送污泥，螺旋输送机的进料口用于接收污泥储罐内污泥。在本申请提供的污泥烘干装置中，通过螺旋输送机将污泥输送至预烘干窖，通过加热装置加热含水量较大的污泥，有效地缩短了污泥烘干时间，有效提高了陶粒加工机构的加工效率。
权利要求书

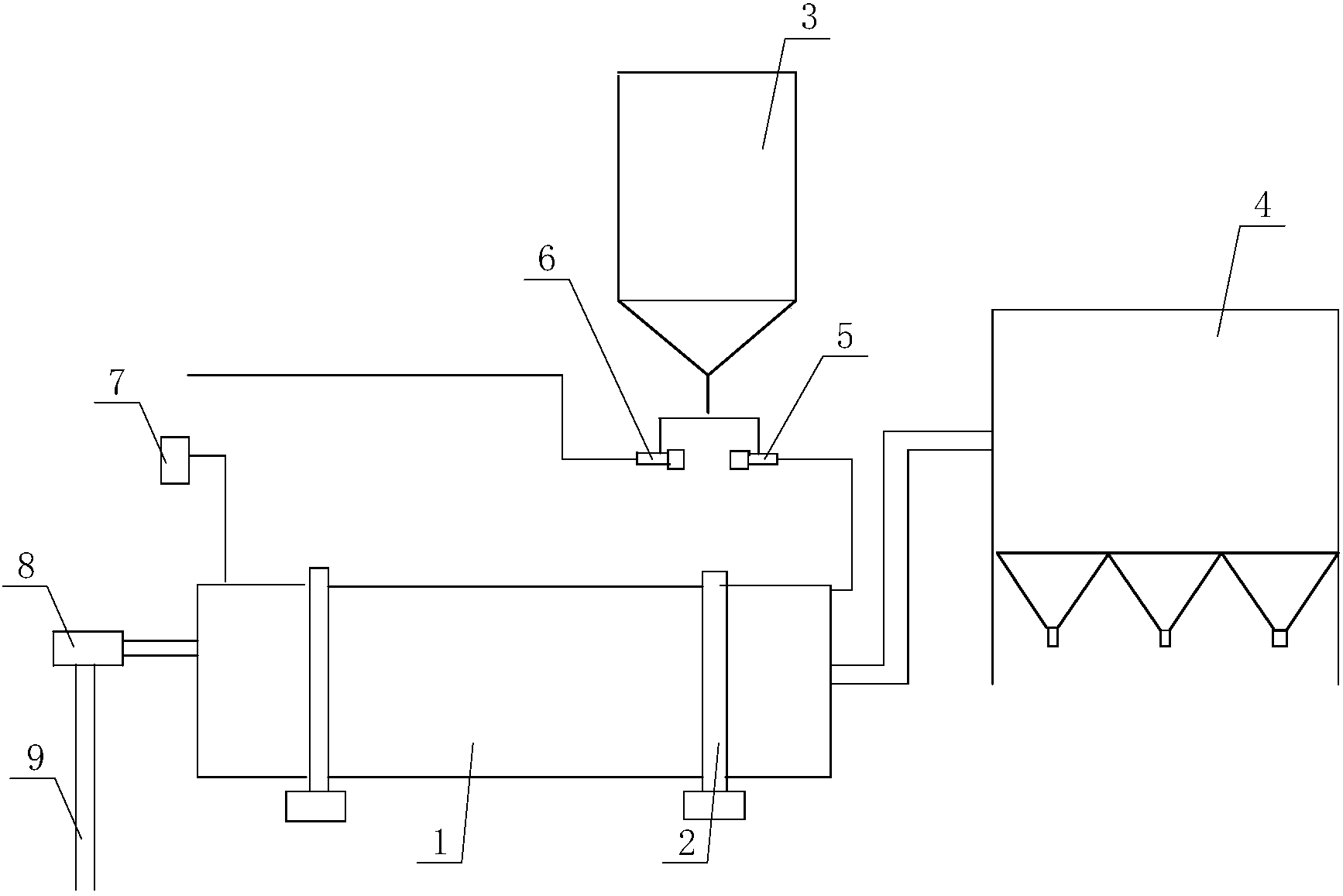

1.一种陶粒加工机构的污泥烘干装置，其特征在于，包括污泥储罐(3)、预烘干窖、螺旋输送机及用于加热预烘干窖内污泥的加热装置，所述螺旋输送机用于向预烘干窖内输送污泥，所述螺旋输送机的进料口用于接收所述污泥储罐(3)内污泥;
所述预烘干窖包括窖体本体(1)及用于支撑窖体本体(1)的窖体支架(2)，所述窖体支架(2)为多个，多个所述窖体支架(2)沿窖体本体(1)的水平方向依次等间距分布;
所述加热装置包括抽风道(9)、引风机(8)及设置在回转窖上的换热管道，所述换热管道的出气端与所述抽风道(9)的进气端连接，所述引风机(8)设置在所述抽风道(9)上，所述抽风道(9)的出气端用于与所述窖体本体(1)连通。
2.根据权利要求1所述的污泥烘干装置，其特征在于，所述抽风道(9)的出气端位于所述窖体本体(1)的窖尾，所述窖体本体(1)的出料端位于所述窖体本体(1)的窖尾，所述窖体本体(1)的进料端位于窖体本体(1)的窖头。
3.根据权利要求2所述的污泥烘干装置，其特征在于，还包括与所述窖体本体(1)窖头连接的粉尘净化装置(4)。
4.根据权利要求3所述的污泥 烘干装置，其特征在于，所述粉尘净化装置(4)包括布袋除尘器。
5.根据权利要求1所述的污泥烘干装置，其特征在于，还包括用于检测污泥湿度的湿度检测计。
6.根据权利要求1-5中任一项所述的污泥烘干装置，其特征在于，还包括用于向陶粒加工装置输送污泥的第一污泥泵(6)及用于向所述螺旋输送机输送污泥的第二污泥泵(5)，所述第一污泥泵(6)的进料口和所述第二污泥泵(5)的进料口均与所述污泥储罐(3)连接。
说明书
陶粒加工机构的污泥烘干装置
技术领域
本实用新型涉及物料加工技术领域，特别涉及一种陶粒加工机构的污泥烘干装置。
背景技术
随着环境污染逐渐加重，污水厂产生污泥主要以水泥窑协同处置为主，污泥制园林营养土处置为辅，热干化处理并行的多元化处理方式，由于需求量有限，为了实现重复利用，以污泥及页岩为原料制取陶粒的污泥综合利用作为新的途径。具体的，污泥与页岩加工成陶粒后经过回转窑加热后使用。
由于，经污水厂产生的污泥含水量较大，无法直接用于使用，通常工作人员将污水厂产生的污泥晾晒至含水量符合要求后，再进行后期与页岩混合制作陶粒。
然而，由于通过人工晾晒污泥降低含水量的，受天气影响较大，且晾晒过程较长，使得陶粒加工机构的加工效率较低。
因此，如何提高陶粒加工机构的加工效率，是本领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的是提供一种陶粒加工机构的污泥烘干装置，以提高陶粒加工机构的加工效率。
为实现上述目的，本实用新型提供一种陶粒加工机构的污泥烘干装置，包括污泥储罐、预烘干窖、螺旋输送机及用于加热预烘干窖内污泥的加热装置，所述螺旋输送机用于向预烘干窖内输送污泥，所述螺旋输送机的进料口用于接收所述污泥储罐内污泥。
优选地，所述预烘干窖包括窖体本体及用于支撑窖体本体的窖体支架，所述窖体支架为多个，多个所述窖体支架沿窖体本体的水平方向依次等间距分布。
优选地，所述加热装置包括抽风道、引风机及设置在回转窖上的换热管道，所述换热管道的出气端与所述抽风道的进气端连接，所述引风机设置在所述抽风道上，所述抽风道的出气端用于与所述窖体本体连通。
优选地，所述抽风道的出气端位于所述窖体本体的窖尾，所述窖体本体的出料端位于所述窖体本体的窖尾，所述窖体本体的进料端位于窖体本体的窖头。
优选地，还包括与所述窖体本体窖头连接的粉尘净化装置。
优选地，所述粉尘净化装置包括布袋除尘器。
优选地，还包括用于检测污泥湿度的湿度检测计。
优选地，还包括用于向陶粒加工装置输送污泥的第一污泥泵及用于向所述螺旋输送机输送污泥的第二污泥泵，所述第一污泥泵的进料口和所述第二污泥泵的进料口均与所述污泥储罐连接。
在上述技术方案中，本实用新型提供的陶粒加工机构的污泥烘干装置包括污泥储罐、预烘干窖、螺旋输送机及用于加热预烘干窖内污泥的加热装置，螺旋输送机用于向预烘干窖内输送污泥，螺旋输送机的进料口用于接收污泥储罐内污泥。当需要烘干污泥时，将通过螺旋输送机将污泥储罐内的污泥输送至预烘干窖内，然后通过加热装置加热预烘干窖内的污泥，当达到预设含水量时，将污泥取出。
通过上述描述可知，在本申请提供的污泥烘干装置中，通过螺旋输送机将污泥输送至预烘干窖，通过加热装置加热含水量较大的污泥，相对于自然晾晒的情况，有效地缩短了污泥烘干时间，进而提高陶粒加工机构的加工效率。
