申请日2018.08.03
公开(公告)日2018.11.06
IPC分类号B01D21/26; B01D21/24; E03F5/22; E03F5/14
摘要
本发明是一种旋流沉淀污泥清污站工，具体是：在盾构井中设置旋流井仓、污泥泵井壁和污泥泵室、污泥泵电机及污泥泵体，污泥泵井壁和污泥泵室置于旋流井仓中间，由泵室支撑结构支撑，污泥泵电机及污泥泵体置于污泥泵室内，污泥泵下部连接污泥泵抽污管，污泥泵抽污管的污泥管出口通到地面，靠旋流井壁一侧有风动抽砂管，风动抽砂管进口在旋流井壁下部，风动抽砂管出口在地面外，靠旋流井壁的另一侧有阻流板，盾构井两侧有进污水管和出污水管，进污水管在盾构井侧中下部，出污水管在盾构井侧中上部，地面上有中转集污池和管理控制室。通过圆形旋流离心分离、阻流板降低流速发生沉淀，并用污泥泵和风动抽砂管，把污泥和沉砂、小石等排出到外部的污泥中转池，从而形成了本站总体清理能力。
权利要求书

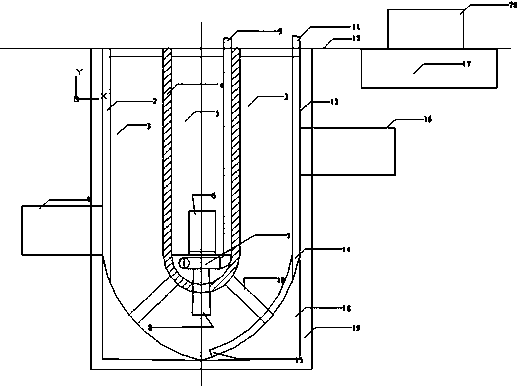

1.一种旋流沉淀污泥清污站，其特征在于：在盾构井中设置旋流井仓、污泥泵井壁和污泥泵室、污泥泵电机及污泥泵体，污泥泵井壁和污泥泵室置于旋流井仓中间，由泵室支撑结构支撑，污泥泵电机及污泥泵体置于污泥泵室内，污泥泵下部连接污泥泵抽污管，污泥泵抽污管的污泥管出口通到地面，靠旋流井壁一侧有风动抽砂管，风动抽砂管进口在旋流井壁下部，风动抽砂管出口在地面外，靠旋流井壁的另一侧有阻流板，盾构井两侧有进污水管和出污水管，进污水管在盾构井侧中下部，出污水管在盾构井侧中上部，地面上有中转集污池和管理控制室。
2.根据权利要求1所述的旋流沉淀污泥清污站，其特征在于：所述的泵室支撑结构10支撑为两个杆件形成八字形支撑。
3.根据权利要求1所述的旋流沉淀污泥清污站，其特征在于：所述的污泥泵室为圆形，内径尺寸为2.5m-4.0m, 泵室底部距沉淀井底部2.4-3.2m，下部锥体为双层钢衬-，内充填砼。
4.根据权利要求1所述的旋流沉淀污泥清污站，其特征在于：所述的污泥泵井壁的厚度为0.3-0.4m。
5.根据权利要求1所述的旋流沉淀污泥清污站，其特征在于：所述的中转集污池尺寸尺寸为净长6-8m,净宽4m，净深1.8-2.8m，为钢筋砼结构，位置在旋流沉淀井周边直径50m范围内地面布置。
6.根据权利要求1所述的旋流沉淀污泥清污站，其特征在于：所述的管理控制室是提供电源、配电，机组运行控制，风动抽砂泵的供风，管理人员值班，位置布置在旋流沉淀井周边直径50m范围内地面。
说明书
一种旋流沉淀污泥清污站
技术领域
本发明属于市政给排水中的污水管网清污技术领域，具体涉及一种旋流沉淀污泥清污站。
背景技术
城市污水管网的长度在不断加长，由于污泥沉积造成管道堵塞等现象时有发生，从而影响了城市污水管网的运行，特别是深埋管道技术的发展，给深埋管道进入深埋隧道中的污泥沉积问题会非常突出。本发明采用圆形旋流离心分离沉淀，加阴流板降低流速加速沉淀的原理，充分利用管道检修井，管道施工盾构井，顶管井加以改建，形成旋流沉淀井，再运用污泥泵，风动抽砂管的方式，排出沉淀后的淤泥和淤砂等，形成了完善的旋流沉淀污泥清污站总成，根据沉淀情况及时清理管道中的污泥，从而有效防止污泥沉积在管道中造成堵塞，提高管道的排污能力，在国内文献中也未见相关报道。
发明内容
本发明的目的是提供一种旋流沉淀污泥清污站，能有效防止污泥沉积在管道中造成堵塞，提高管道的排污能力。
本发明运用离心力和阻流板降低流速的沉淀原理，把管道中的流动污泥加以沉积，再用污泥泵和风动抽砂泵分层排出污泥和沉积砂石，形成了旋流沉淀污泥清污站总成。
本发明的具体技术方案为：一种旋流沉淀污泥清污站构成：在盾构井中设置旋流井仓、污泥泵井壁和污泥泵室、污泥泵电机及污泥泵体，污泥泵井壁和污泥泵室置于旋流井仓中间，由泵室支撑结构支撑，污泥泵电机及污泥泵体置于污泥泵室内，污泥泵下部连接污泥泵抽污管，污泥泵抽污管的污泥管出口通到地面，靠旋流井壁一侧有风动抽砂管，风动抽砂管进口在旋流井壁下部，风动抽砂管出口在地面外，靠旋流井壁的另一侧有阻流板，盾构井两侧有进污水管和出污水管，进污水管在盾构井侧中下部，出污水管在盾构井侧中上部，地面上有中转集污池和管理控制室。
工作原理：
1)在管道中的污水流，进入盾构井沿圆形旋流井旋转流动，形成离心力、把容重大的污泥排到四周，在阻流板的作用下，流速下降，从而形成沉积，分层深入下部排污泵区域，从而形成污泥泵工作条件;
2)污泥泵抽排污泥后，部分砂、石沉积到底部尖锐部位，形成一定沉积后，采用风动抽砂管排出沉淀井，从而形成污泥、沉砂(小石)的系统抽排能力;
3)机构的电动控制根据污泥泵的排放情况，来确定是否开启风动抽砂管工作，并根据风动抽砂管的抽排情况，确定工作时间。
本发明的积极效果：
1、有效实现了管道内污泥、沉积砂石的及时清理，对防止管道淤积处理形成了一个清理站，具有重要意义;
2、采用旋流距离心、阻流板的方式进行污泥沉淀处理，大大节约成本，可操作性强;
3、本站设置在管道施工的盾构井、顶管井或检查井中，占地少，充分利用了空间，经济实用，能耗少，具有广泛的推广应用价值。
