申请日2017.08.24
公开(公告)日2018.04.27
IPC分类号B01D36/04
摘要

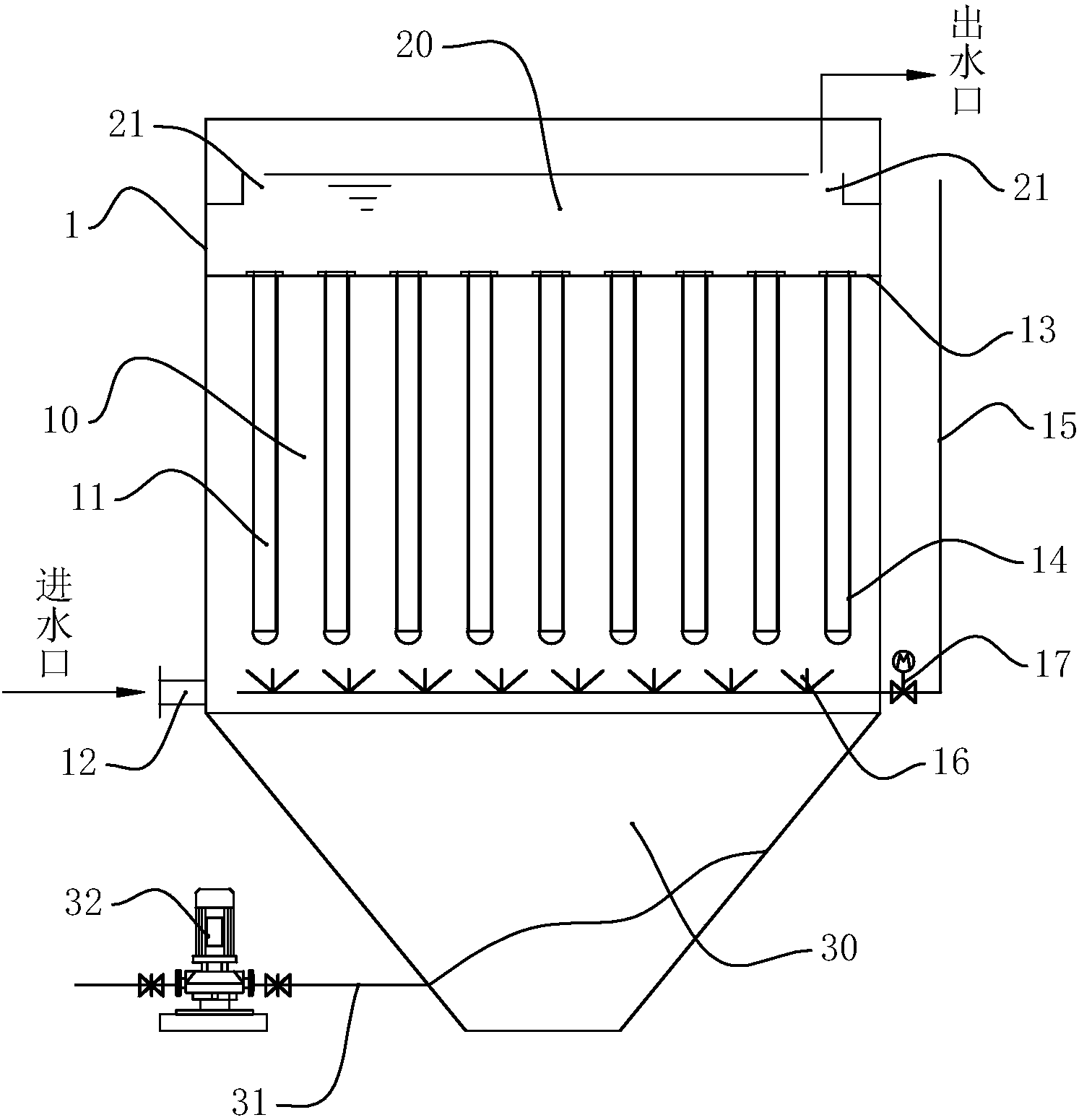

本实用新型公开了一种用于污水分区处理的污水过滤系统，包括污水处理容器以及位于污水处理容器内部且由若干均匀分布的布袋所组成的布袋过滤区，布袋过滤区的上方为设有出水口的排水区，布袋袋口与排水区相通，布袋过滤区的下方为设有污泥排出口的沉淀区，污水处理容器的进水口设于布袋过滤区的下方。污水进入到污水处理容器，大部分颗粒物在沉淀区沉淀，同时，污水向上流动并进入布袋过滤区，污水中的细小颗粒物以及胶体附着在布袋的表面并形成一个精密过滤层，废水在经过该精密过滤层时被充分过滤，并经排水口排出，该系统呈上下分区设置，减小了场地面积的占用，并可实现沉淀区与布袋过滤区并行作业，提高了污水处理的效率。
权利要求书
1.一种用于污水分区处理的污水过滤系统，其特征在于：包括污水处理容器以及设于污水处理容器内部且由若干均匀分布的布袋所组成的布袋过滤区，位于所述布袋过滤区的上方为设有出水口的排水区，所述布袋袋口与排水区相通，位于所述布袋过滤区的下方为设有污泥排出口的沉淀区，所述污水处理容器的进水口设于布袋过滤区的底部。
2.根据权利要求1所述的用于污水分区处理的污水过滤系统，其特征在于：所述布袋过滤区和排水区设有密封隔板，所述布袋袋口连接在密封隔板的底面，所述密封隔板设有与布袋袋口相通的排水孔。
3.根据权利要求1或2所述的用于污水分区处理的污水过滤系统，其特征在于：所述布袋呈竖向分布。
4.根据权利要求3所述的用于污水分区处理的污水过滤系统，其特征在于：所述布袋的内部设有用于支撑布袋且固定连接在密封隔板上的布袋支撑架。
5.根据权利要求4所述的用于污水分区处理的污水过滤系统，其特征在于：所述布袋的底部为圆弧形。
6.根据权利要求1所述的用于污水 分区处理的污水过滤系统，其特征在于：邻近所述布袋的底部设有若干与高压反冲管道连接的高压反冲管道端口。
7.根据权利要求6所述的用于污水分区处理的污水过滤系统，其特征在于：邻近所述进水口设有与进水口相对的高压反冲管道端口。
8.根据权利要求1所述的用于污水分区处理的污水过滤系统，其特征在于：所述沉淀区的底部设有污泥排出管以及与污泥排出管相连的污泥排出泵。
9.根据权利要求1所述的用于污水分区处理的污水过滤系统，其特征在于：所述沉淀区呈倒三角形。
10.根据权利要求1所述的用于污水分区处理的污水过滤系统，其特征在于：所述排水区设有水质检测器。
说明书
一种用于污水分区处理的污水过滤系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种用于污水分区处理的污水过滤系统。
背景技术
目前的污水的处理技术大部分都是对污水进行分步来处理的：首先将污水通过沉淀池，以实现对污水中较大和较重颗粒物进行初步沉淀处理;然后再将经沉淀处理的污水经过过滤池进行过滤;最后将经过滤后的达标的污水排出。这种传统的污水处理技术过程比较繁琐，处理周期比较长，并且沉淀池和过滤池均占用了大量的场地，极易造成空间资源的浪费以及投资成本的增加。
实用新型内容
本实用新型所要解决的技术问题是提供一种处理周期较短的、结构紧凑的且占地面积小的污水分区处理的污水过滤系统。
为解决上述技术问题所采用的技术方案：一种用于污水分区处理的污水过滤系统，包括污水处理容器以及设于污水处理容器内部且由若干均匀分布的布袋所组成的布袋过滤区，位于所述布袋过滤区的上方为设有出水口的排水区，所述布袋袋口与排水区相通，位于所述布袋过滤区的下方为设有污泥排出口的沉淀区，所述污水处理容器的进水口设于布袋过滤区的底部。
进一步地，所述布袋过滤区和排水区设有密封隔板，所述布袋袋口连接在密封隔板的底面，所述密封隔板设有与布袋袋口相通的排水孔。
进一步地，所述布袋呈竖向分布。
进一步地，所述布袋的内部设有用于支撑布袋且固定连接在密封隔板上的布袋支撑架。
进一步地，所述布袋的底部为圆弧形。
进一步地，邻近所述布袋的底部设有若干与高压反冲管道连接的高压反冲管道端口。
进一步地，邻近所述进水口设有与进水口相对的高压反冲管道端口。
进一步地，所述沉淀区的底部设有污泥排出管以及与污泥排出管相连的污泥排出泵。
进一步地，所述沉淀区呈倒三角形。
进一步地，所述排水区设有水质检测器。
有益效果：污水由进水口进入到污水处理容器，污水中的大部分颗粒物在沉淀区沉淀，同时，污水向上流动并进入布袋过滤区，污水中的细小颗粒物以及胶体附着在布袋的表面并形成一个精密过滤层，废水在经过该精密过滤层时被充分过滤，经过滤的废水再布袋袋口流入至排水区，并经排水口排出，该系统呈上下分区设置，减小了场地面积的占用，并可实现沉淀区与布袋过滤区并行作业，提高了污水处理的效率。
