申请日2017.08.23
公开(公告)日2017.12.19
IPC分类号E04D13/08
摘要
本发明公开了一种具有自净化功能的污水管道，用于污水排放、过滤，包括设置有进水口和出水口的管体、可拆卸安装在管体进水口的过滤盖以及可拆卸安装在管体内部的过滤装置;所述过滤装置包括安装在管体内部的过滤桶以及沿管体轴向且安装在过滤桶内的旋转机构，所述过滤桶的外壁上设置有通孔。本发明的有益效果是：本发明通过叶轮与连接轴的配合，实现将水溅射到过滤桶内壁上，从而达到水与颗粒、杂质的分离;本发明能够有效的对污水进行沉淀和过滤，从而实现对污水的再利用;本发明结构简单，实用性强，能够有效的避免管道出现堵塞。
权利要求书

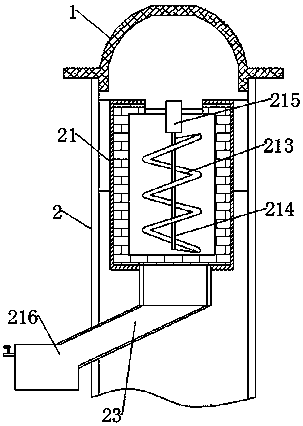

1.一种具有自净化功能的污水管道，用于污水排放、过滤，其特征在于：包括设置有进水口和出水口的管体(2)、可拆卸安装在管体(2)进水口的过滤盖(1)以及可拆卸安装在管体(2)内部的过滤装置;所述过滤装置包括安装在管体(2)内部的过滤桶(21)以及沿管体(2)轴向且安装在过滤桶(21)内的旋转机构，所述过滤桶(21)的外壁上设置有通孔(212)。
2.根据权利要求1所述一种具有自净化功能的污水管道，其特征在于：所述旋转机构包括与安装内的连接轴(214)以及安装在连接轴(214)上的叶轮(213)。
3.根据权利要求2所述一种具有自净化功能的污水 管道，其特征在于：所述叶轮(213)为螺旋状，所述叶轮(213)安装在连接轴(214)的外壁上。
4.根据权利要求2所述一种具有自净化功能的污水管道，其特征在于：所述过滤桶(21)的顶部安装有桶盖，所述桶盖的中心部设置有轴承(215)，所述连接轴(214)通过轴承(215)与过滤桶(21)连接。
5.根据权利要求1所述一种具有自净化功能的污水管道，其特征在于：所述管体(2)内壁上设置有连接凹槽(24)，所述过滤桶(21)的外臂上设置有与连接凹槽(24)配合使用的连接凸部(211)。
6.根据权利要求1所述一种具有自净化功能的污水管道，其特征在于：还包括沉淀池(216)，所述过滤装置远离过滤盖(1)设置有过滤管(23);所述过滤管(23)穿过管道外壁与沉淀池(216)连接。
7.根据权利要求1-6任一项所述一种具有自净化功能的污水管道，其特征在于：所述过滤盖(1)包括进水口衔接管以及杂质拦截过滤罩，杂质拦截过滤罩设于进水口衔接管的下端，进水口衔接管的外管壁上设有防松脱卡扣(11)。
8.根据权利要求7所述一种具有自净化功能的污水管道，其特征在于：所述杂质拦截过滤罩为碗形结构，所述碗形结构的侧壁为格栅结构(121)或丝网结构，所述碗形结构的底壁由若干个同心环(122)构成，同心环(122)之间通过呈放射状分布的加强筋(123)相互连接。
9.根据权利要求8所述一种具有自净化功能的污水管道，其特征在于：所述杂质拦截过滤罩和进水口衔接管的连接部位水平外突，构成突环(13)。
10.根据权利要求1-6任一项所述一种具有自净化功能的污水管道，其特征在于：所述进水口与建筑物的排水管连接;所述过滤盖(1)上设置有与建筑物排水管配合使用的套筒，所述套筒的数量至少为一个。
说明书
一种具有自净化功能的污水管道
技术领域
本发明涉及进水口道技术领域，具体的说，是一种具有自净化功能的污水管道。
背景技术
每个建筑房屋等都需要设置进水口道，用于将顶楼的污水等排出。目前使用的污水管道大部分都设置在墙体外，沿墙壁竖直设置，将污水等排出，而且该管道只具有排水功能，若顶楼有脏物等固体，直接同污水一同排出，该污水只能排放，不能用于其他作用，甚至有可能造成堵塞等。
发明内容
本发明的目的在于提供一种具有自净化功能的污水管道， 能够有效的对污水中的颗粒、杂质进行清除，有效的污水中的颗粒杂质长时间的积累造成管道的堵塞，结构简单实用性强。
本发明通过下述技术方案实现：一种具有自净化功能的污水管道，用于污水排放、过滤，包括设置有进水口和出水口的管体、可拆卸安装在管体进水口的过滤盖以及可拆卸安装在管体内部的过滤装置;所述过滤装置包括安装在管体内部的过滤桶以及沿管体轴向且安装在过滤桶内的旋转机构，所述过滤桶的外壁上设置有通孔。
在使用过程中，污水通过进水口进入管体内部，污水进入管体内部后将之间进入过滤桶中，由于污水排放对旋转机构造成一定的冲击力，将带动旋转机构进行旋转，旋转机构将通过离心力的作用将水溅射到过滤桶内壁，水将通过过滤桶上的通孔进行排放，颗粒将停留在过滤桶内壁或者落至过滤桶的底部。
进一步地，为了更好的实现本发明，所述旋转机构包括与安装内的连接轴以及安装在连接轴上的叶轮。
进一步地，为了更好的实现本发明，所述叶轮为螺旋状，所述叶轮安装在连接轴的外壁上。
进一步地，为了更好的实现本发明，所述过滤桶的顶部安装有桶盖，所述桶盖的中心部设置有轴承，所述连接轴通过轴承与过滤桶连接。采用轴承与连接轴进行连接，连接方式简单。
进一步地，为了更好的实现本发明，所述管体内壁上设置有连接凹槽，所述过滤桶的外臂上设置有与连接凹槽配合使用的连接凸部。连接凹槽与连接凸部进行配合，将过滤桶卡在管体内壁上，过滤装置出现损坏时，更换简单、方便。
进一步地，为了更好的实现本发明，还包括沉淀池，所述过滤装置远离过滤盖设置有过滤管;所述过滤管穿过管道外壁与沉淀池连接，所述沉淀池靠近过滤管的一侧设置有阀门。
进一步地，为了更好的实现本发明，所述过滤盖包括进水口衔接管以及杂质拦截过滤罩，过滤盖能够有效的避免杂质拦截过滤罩设于进水口衔接管的下端，进水口衔接管的外管壁上设有防松脱卡扣。有效的对块状杂质截留，避免块状杂质堵塞下水道或下水井的入水口，保证市政排水管道的畅通。
进一步地，为了更好的实现本发明，所述杂质拦截过滤罩为碗形结构，所述碗形结构的侧壁为格栅结构或丝网结构，所述碗形结构的底壁由若干个同心环构成，同心环之间通过呈放射状分布的加强筋相互连接。
进一步地，为了更好的实现本发明，所述杂质拦截过滤罩和进水口衔接管的连接部位水平外突，构成突环。能够有效的限制雨水排水管端部的位置以及防止雨水排水管由管口和排水管衔接管之间漏水。
进一步地，为了更好的实现本发明，所述进水口与建筑物的排水管连接;所述过滤盖上设置有与建筑物排水管配合使用的套筒，所述套筒的数量至少为一个。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明通过叶轮与连接轴的配合，实现将水溅射到过滤桶内壁上，从而达到水与颗粒、杂质的分离;
(2)本发明能够有效的对污水进行沉淀和过滤，从而实现对污水的再利用;
(3)本发明结构简单，实用性强，能够有效的避免管道出现堵塞。
