申请日2017.08.21
公开(公告)日2018.04.10
IPC分类号C02F11/00
摘要
本实用新型公开了一种适用于污泥热水解系统的污泥处理装置，包括处理罐，所述处理罐上设有用于连接污泥热水解罐的污泥进料口、用于冷却处理罐内高温污泥的冷却水管、以及用于排出处理后污泥的污泥出料口，所述污泥出料口连接污泥抽排泵。本实用新型具有结构简单、运行成本低、可一定程度上减少设备故障等优点。
权利要求书

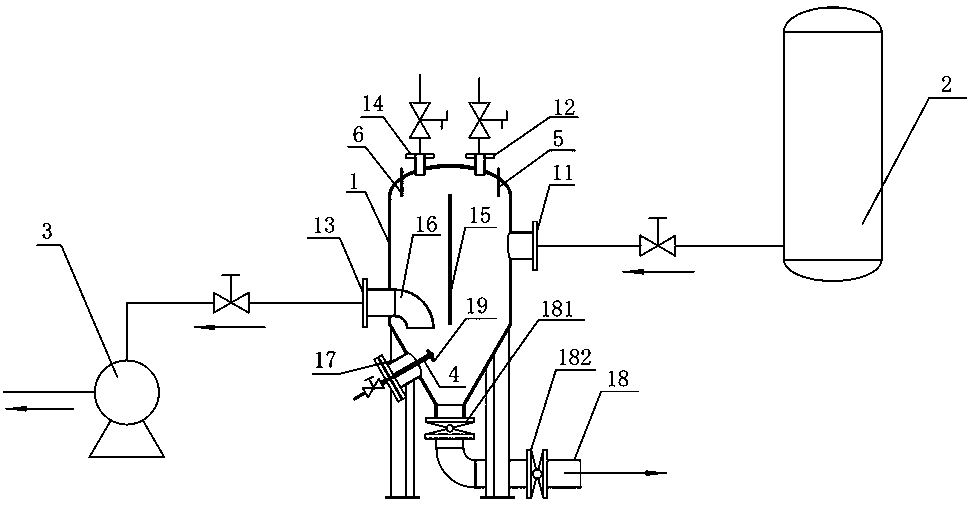

1.一种适用于污泥热水解系统的污泥处理装置，其特征在于：包括处理罐(1)，所述处理罐(1)上设有用于连接污泥热水解罐(2)的污泥进料口(11)、用于冷却处理罐(1)内高温污泥的冷却水管(12)、以及用于排出处理后污泥的污泥出料口(13)，所述污泥出料口(13)连接污泥抽排泵(3)。
2.根据权利要求1所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述处理罐(1)上设有排气管(14)。
3.根据权利要求2所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述处理罐(1)内还设有挡流板(15)，所述污泥进料口(11)和所述污泥出料口(13)分设于所述挡流板(15)两侧。
4.根据权利要求3所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述冷却水管(12)和所述排气管(14)均设于所述处理罐(1)顶部，所述冷却水管(12)和所述污泥进料口(11)位于所述挡流板(15)同一侧，所述排气管(14)和所述污泥出料口(13)位于所述挡流板(15)同一侧。
5.根据权利要求2或3或4所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述污泥出料口(13)的入口端连接有朝下弯折的吸入弯头(16)。
6.根据权利要求1至4中任一项所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述处理罐(1)上设有用于去除污泥中杂质的磁铁(19)。
7.根据权利要求6所述的适用于污泥 热水解系统的污泥处理装置，其特征在于：还包括冲洗管(4)，所述处理罐(1)上设有检修口(17)，所述冲洗管(4)与所述检修口(17)法兰连接并延伸至所述处理罐(1)内，所述磁铁(19)安装于所述冲洗管(4)上。
8.根据权利要求1至4中任一项所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述处理罐(1)下部为漏斗状并于底部设有排渣管(18)。
9.根据权利要求8所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述排渣管(18)上依次设置有第一排渣阀(181)和第二排渣阀(182)。
10.根据权利要求1至4中任一项所述的适用于污泥热水解系统的污泥处理装置，其特征在于：所述处理罐(1)上还设有温度计(5)和液位计(6)。
说明书
一种适用于污泥热水解系统的污泥处理装置
技术领域
本实用新型涉及污泥热水解设备，特指一种适用于污泥热水解系统的污泥处理装置。
背景技术
污泥厌氧消化是污泥处理的重要工艺，可去除污泥中的有机物并转化成沼气利用，可有效实现污泥的“四化”，在欧美国家已有广泛应用，也被我国鼓励推广。但目前我国仅有50余家污泥厌氧消化系统，且多数运行不稳定或处于停运状态，主要原因在于我国污泥普遍存在有机质含量低、含砂量高的问题，导致厌氧消化产气率低，效率差。
污泥热水解作为一种新兴的污泥预处理技术，通过高温高压蒸汽对污泥进行热处理，可有效提高污泥厌氧消化的产气效率及脱水性能。但是污泥经热水解处理后导致几个方面的问题：温度较高(100℃左右，最高可达120℃)，易造成后续设备如螺杆泵、转子泵等部件及整机故障;高温污泥中含有大量水蒸气，容易导致管道及输送设备气蚀、振动。同时污泥中含有的铁块等杂质较多，而污泥浓度高、粘度大，夹带的杂物难以分离，夹带的杂物会磨损甚至损坏后续污泥输送设备，导致设备故障频发，使用寿命大大缩短，不利于设备连续稳定运行。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种结构简单、运行成本低、可一定程度上减少设备故障的适用于污泥热水解系统的污泥处理装置。
为解决上述技术问题，本实用新型采用以下技术方案：
一种适用于污泥热水解系统的污泥处理装置，包括处理罐，所述处理罐上设有用于连接污泥热水解罐的污泥进料口、用于冷却处理罐内高温污泥的冷却水管、以及用于排出处理后污泥的污泥出料口，所述污泥出料口连接污泥抽排泵。
作为上述技术方案的进一步改进：所述处理罐上设有排气管。
作为上述技术方案的进一步改进：所述处理罐内还设有挡流板，所述污泥进料口和所述污泥出料口分设于所述挡流板两侧。
作为上述技术方案的进一步改进：所述冷却水管和所述排气管均设于所述处理罐顶部，所述冷却水管和所述污泥进料口位于所述挡流板同一侧，所述排气管和所述污泥出料口位于所述挡流板同一侧。
作为上述技术方案的进一步改进：所述污泥出料口的入口端连接有朝下弯折的吸入弯头。
作为上述技术方案的进一步改进：所述处理罐上设有用于去除污泥中杂质的磁铁。
适用于污泥热水解系统的污泥处理装置还包括冲洗管，所述处理罐上设有检修口，所述冲洗管与所述检修口法兰连接并延伸至所述处理罐内，所述磁铁安装于所述冲洗管上。
作为上述技术方案的进一步改进：所述处理罐下部为漏斗状并于底部设有排渣管。
作为上述技术方案的进一步改进：所述排渣管上依次设置有第一排渣阀和第二排渣阀。
作为上述技术方案的进一步改进：所述处理罐上还设有温度计和液位计。
与现有技术相比，本实用新型的优点在于：本实用新型公开的适用于污泥热水解系统的污泥处理装置，设置处理罐对热水解后的污泥进行处理，处理罐上设置冷却水管，通过冷却水对高温污泥进行冷却，冷却后的污泥通过污泥抽排泵输出至后续处理单元，低温的污泥有利于降低后续部件及整机的故障率;仅污泥抽排泵为动力部件，运行成本较低，便于推广应用。
