申请日2018.08.02
公开(公告)日2018.11.30
IPC分类号C02F9/14
摘要
本发明公开了一种高效污水处理设备，包括污水处理箱，所述污水处理箱内设有依次连通的初级过滤区、生物反应区、沉淀区、消毒灭菌区和清水区，所述初级过滤区底端设有卵石支架，所述卵石支架上设有第一金属丝网、卵石过滤层和导向柱，所述卵石过滤层上方设有提渣架，所述提渣架上设有第二金属丝网和钢索，所述钢索上端连接处设有吊耳，所述污水处理箱上端设有提渣口、龙门架和卷扬机，所述卷扬机的钢丝绳通过吊钩与所述吊耳连接，所述生物反应区内设有填料支架、生物活性填料、潜水推流器、微孔曝气器，所述消毒灭菌区内设有紫外线消毒灯，所述污水处理箱上设有臭氧发生器。本发明的有益效果是，结构简单，实用性强。
权利要求书

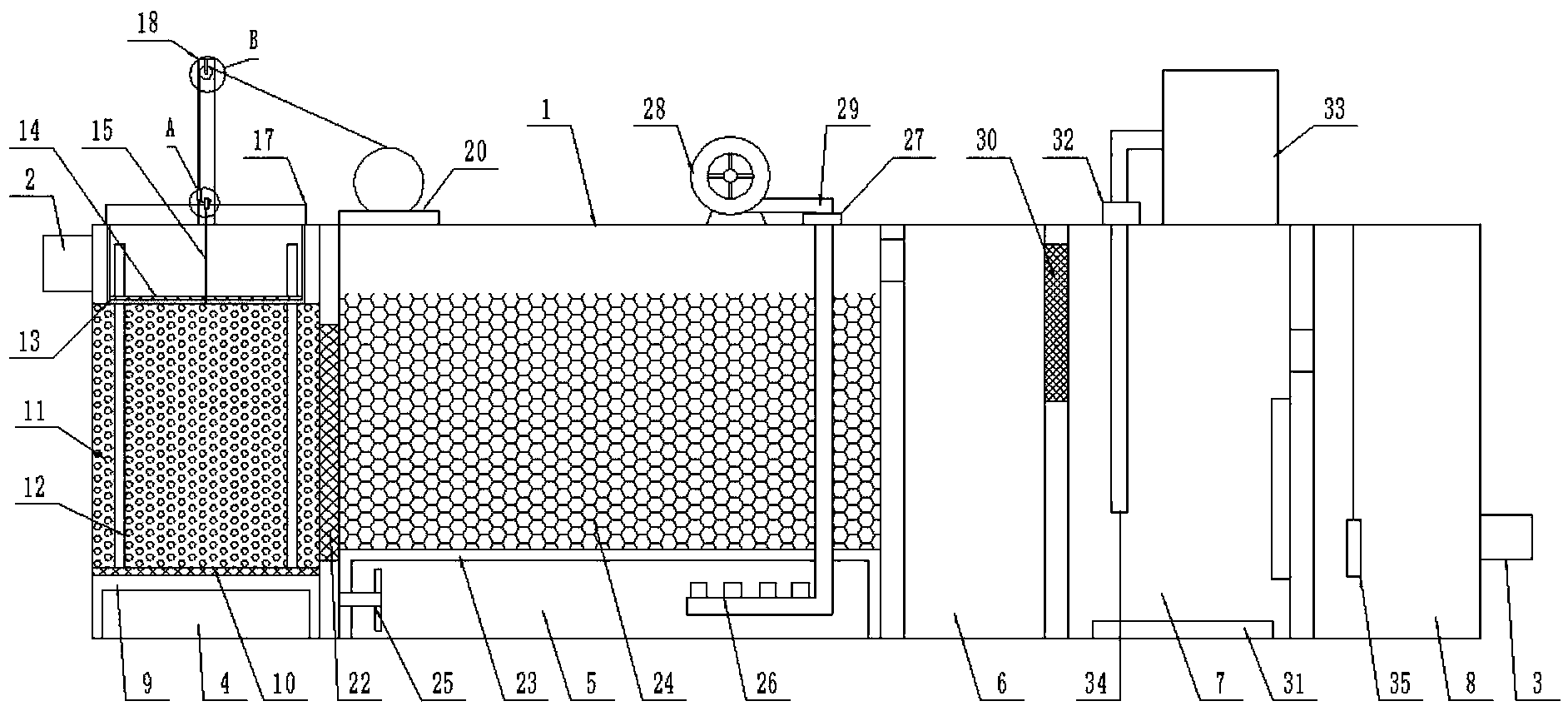

1.一种高效污水处理设备，包括污水处理箱(1)，其特征在于，所述污水处理箱(1)左侧面上设有进水口(2)，所述污水处理箱(1)右侧面上设有出水口(3)，所述污水处理箱(1)内且位于所述进水口(2)和出水口(3)间设有依次连通的初级过滤区(4)、生物反应区(5)、沉淀区(6)、消毒灭菌区(7)和清水区(8)，所述初级过滤区(4)底端设有卵石支架(9)，所述卵石支架(9)上设有第一金属丝网(10)，所述卵石支架(9)上且位于所述第一金属丝网(10)上方设有卵石过滤层(11)，所述卵石支架(9)上竖直固定有伸出所述卵石过滤层(11)的导向柱(12)，所述初级过滤区(4)内且位于所述卵石过滤层(11)上方设有提渣架(13)，所述提渣架(13)四角边缘处开有圆孔，所述导向柱(12)穿插过所述圆孔与所述提渣架(13)连接，所述提渣架(13)上设有第二金属丝网(14)，所述提渣架(13)两侧设有钢索(15)，所述钢索(15)上端相互连接，所述钢索(15)上端连接处设有吊耳(16)，所述污水处理箱(1)上端开有贯通所述初级过滤区(4)的提渣口(17)，所述污水处理箱(1)上且位于所述提渣口(17)两侧设有龙门架(18)，所述龙门架(18)上设有定滑轮(19)，所述污水处理箱(1)上且位于所述龙门架(18)一侧设有卷扬机(20)，所述卷扬机(20)的钢丝绳上设有与所述吊耳(16)连接的吊钩(21)，所述初级过滤区(4)与所述生物反应区(5)的连接通道处设有第三金属丝网(22)，所述生物反应区(5)内设有填料支架(23)，所述填料支架(23)上设有生物活性填料(24)，所述生物反应区(5)内且位于所述填料支架(23)下方设有潜水推流器(25)，所述生物反应区(5)内且位于所述潜水推流器(25)右侧设有微孔曝气器(26)，所述污水处理箱(1)上且位于所述生物反应区(5)上方设有第一通气口(27)，所述污水处理箱(1)上且位于所述第一通气口(27)一侧设有鼓风机(28)，所述鼓风机(28)通过伸入所述第一通气口(27)的曝气管(29)与所述微孔曝气器(26)连接，所述生物反应区(5)通过位于所述生物反应区(5)上端一侧的通道与所述沉淀区(6)连通，所述沉淀区(6)通过位于所述沉淀区(6)上端一侧的通道与所述消毒灭菌区(7)连通，所述沉淀区(6)与所述消毒灭菌区(7)的连通通道处设有高效过滤网(30)，所述消毒灭菌区(7)内设有紫外线消毒灯(31)，所述污水处理箱(1)上且位于所述消毒灭菌区(7)上方设有第二通气口(32)，所述污水处理箱(1)上且位于所述第二通气口(32)一侧设有臭氧发生器(33)，所述臭氧发生器(33)的输出端连有臭氧输送管(34)，所述臭氧输送管(34)通过所述第二通气口(32)伸入所述消毒灭菌区(7)。
2.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述第一通气口(27)的内径大于所述曝气管(29)的外径。
3.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述第二通气口(32)的内径大于所述臭氧输送管(34)的外径。
4.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述清水区(8)内设有液位传感器(35)。
5.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述污水处理箱(1)下端设有分别与所述初级过滤区(4)、生物反应区(5)、沉淀区(6)连通的排污口，所述排污口处设有排污阀(36)。
6.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述沉淀区(6)与所述生物反应区(5)间设有连通的回流管(37)，所述回流管(37)上设有回流泵(38)和单向阀(39)。
7.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述微孔曝气器(26)为微孔陶瓷曝气器。
8.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述导向柱(12)的数量为四个，所述导向柱(12)穿插在所述提渣架(13)四角边缘处的圆孔中。
9.根据权利要求1所述的一种高效污水处理设备,其特征在于，所述污水处理箱(1)上设有控制器(40)，所述控制器(40)上连有电源接线(41)，所述电源接线(41)另一端连有电源插头(42)。
10.根据权利要求9所述的一种高效污水处理设备,其特征在于，所述控制器(40)与所述卷扬机(20)、潜水推流器(25)、鼓风机(28)、紫外线消毒灯(31)、臭氧发生器(33)、液位传感器(35)和回流泵(38)电性连接。
说明书
一种高效污水处理设备
技术领域
本发明涉及污水处理技术领域，特别是一种高效污水处理设备。
背景技术
污水处理器为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，其中工业污水处理器带来了极有效的作用，解决了很多城市工业用水问题。现有的工业污水处理器虽然设计产品较多，但在处理污水能力还是较弱，达不到人们使用净水的程度，且占地面积大，检修不便，生产成本高。
发明内容
本发明的目的是为了解决上述问题，设计了一种高效污水处理设备。
实现上述目的本发明的技术方案为，一种高效污水处理设备，包括污水处理箱，所述污水处理箱左侧面上设有进水口，所述污水处理箱右侧面上设有出水口，所述污水处理箱内且位于所述进水口和出水口间设有依次连通的初级过滤区、生物反应区、沉淀区、消毒灭菌区和清水区，所述初级过滤区底端设有卵石支架，所述卵石支架上设有第一金属丝网，所述卵石支架上且位于所述第一金属丝网上方设有卵石过滤层，所述卵石支架上竖直固定有伸出卵石过滤层的导向柱，所述初级过滤区内且位于所述卵石过滤层上方设有提渣架，所述提渣架四角边缘处开有圆孔，所述导向柱穿插过所述圆孔与所述提渣架连接，所述提渣架上设有第二金属丝网，所述提渣架两侧设有钢索，所述钢索上端相互连接，所述钢索上端连接处设有吊耳，所述污水处理箱上端开有贯通所述初级过滤区的提渣口，所述污水处理箱上且位于所述提渣口两侧设有龙门架，所述龙门架上设有定滑轮，所述污水处理箱上且位于所述龙门架一侧设有卷扬机，所述卷扬机的钢丝绳上设有与所述吊耳连接的吊钩，所述初级过滤区与所述生物反应区的连接通道处设有第三金属丝网，所述生物反应区内设有填料支架，所述填料支架上设有生物活性填料，所述生物反应区内且位于所述填料支架下方设有潜水推流器，所述生物反应区内且位于所述潜水推流器右侧设有微孔曝气器，所述污水处理箱上且位于所述生物反应区上方设有第一通气口，所述污水处理箱上且位于所述第一通气口一侧设有鼓风机，所述鼓风机通过伸入所述第一通气口的曝气管与所述微孔曝气器连接，所述生物反应区通过位于所述生物反应区上端一侧的通道与所述沉淀区连通，所述沉淀区通过位于所述沉淀区上端一侧的通道与所述消毒灭菌区连通，所述沉淀区与所述消毒灭菌区的连通通道处设有高效过滤网，所述消毒灭菌区内设有紫外线消毒灯，所述污水处理箱上且位于所述消毒灭菌区上方设有第二通气口，所述污水处理箱上且位于所述第二通气口一侧设有臭氧发生器，所述臭氧发生器的输出端连有臭氧输送管，所述臭氧输送管通过所述第二通气口伸入所述消毒灭菌区。
所述第一通气口的内径大于所述曝气管的外径。
所述第二通气口的内径大于所述臭氧输送管的外径。
所述清水区内设有液位传感器。
所述污水处理箱下端设有分别与所述初级过滤区、生物反应区、沉淀区连通的排污口，所述排污口处设有排污阀。
所述沉淀区与所述生物反应区间设有连通的回流管，所述回流管上设有回流泵和单向阀。
所述微孔曝气器为微孔陶瓷曝气器。
所述导向柱的数量为四个，所述导向柱穿插在所述提渣架四角边缘处的圆孔中。
所述污水处理箱上设有控制器，所述控制器上连有电源接线，所述电源接线另一端连有电源插头。
所述控制器与所述卷扬机、潜水推流器、鼓风机、紫外线消毒灯、臭氧发生器、液位传感器和回流泵电性连接。
利用本发明的技术方案制作的一种高效污水处理设备，通过金属丝网、微生物分解、高效过滤网、紫外线消毒灯和臭氧的层层过滤消毒，提高污水处理效果，一体式的污水处理箱可减少占地面积，安装运输方便，大量节省设备投资。
