申请日2017.08.19
公开(公告)日2017.12.22
IPC分类号C02F9/14
摘要

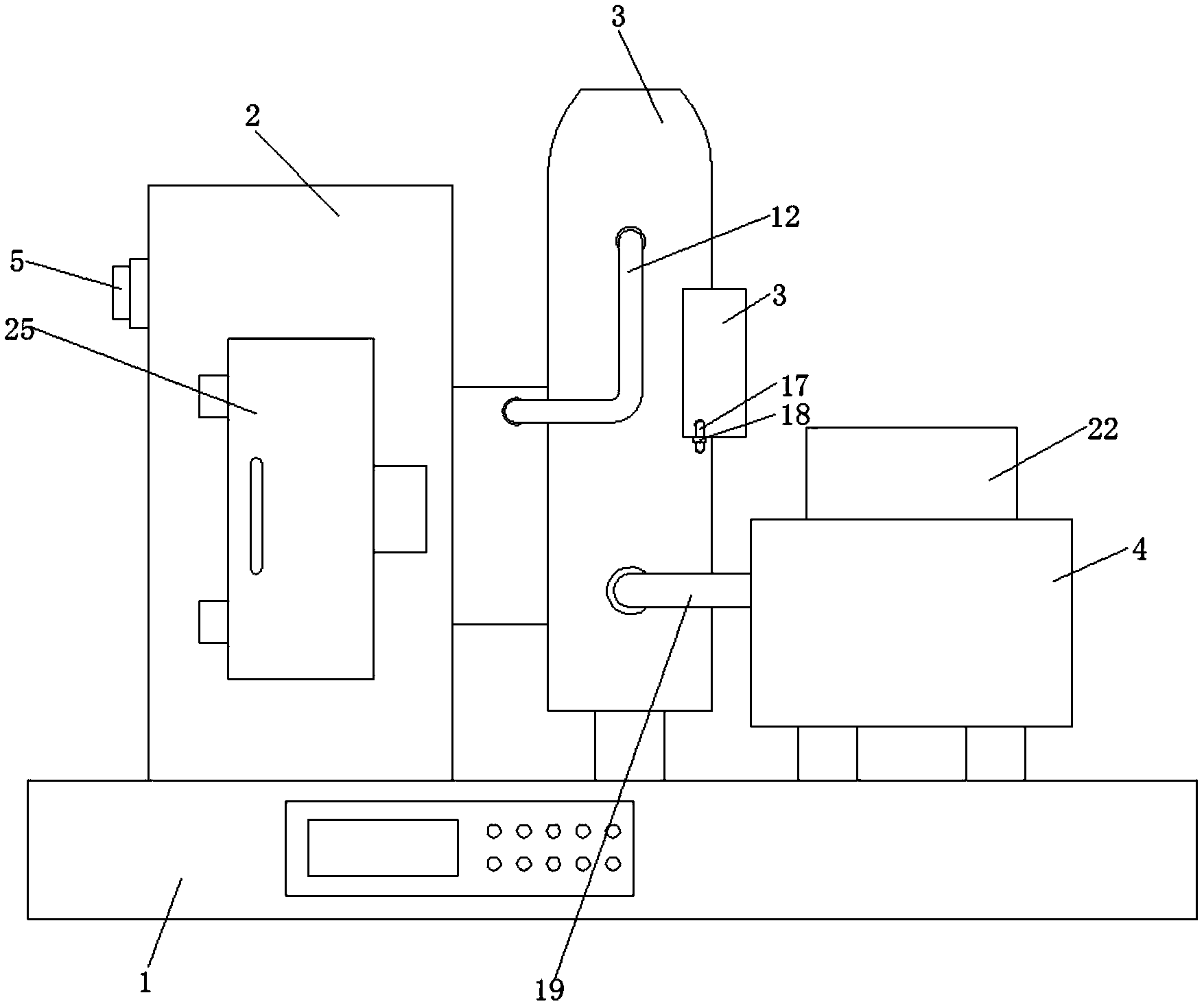

本发明公开了一种智慧城市污水处理方法，包括底座，底座的顶部从左往右依次固定安装有物理处理箱、生物处理罐和化学处理箱，物理处理箱的一侧贯穿设置有进水管，物理处理箱的内腔中固定安装有除杂栅栏，除杂栅栏位于进水管插入物理处理箱内腔一端的下方，物理处理箱的内部并且位于除杂栅栏的下方固定安装有过滤箱，过滤箱的外表面与物理处理箱的侧壁固定连接。本发明通过设置物理处理箱、生物处理罐和化学处理箱的配合工作，通过物理处理箱除去城市污水中的漂浮物和不溶于水的微小颗粒，并且通过生物处理罐消灭城市污水中的细菌和微生物，最后通过化学处理箱除去污水中的化学污染物，从而达到了处理城市污水的效果。
权利要求书
1.一种智慧城市污水处理方法，其特征在于：s1通过设置物理处理箱(2)、生物处理罐(3)和化学处理箱(4)的配合工作，通过物理处理箱(2)除去城市污水中的漂浮物和不溶于水的微小颗粒，并且通过生物处理罐(3)消灭城市污水中的细菌和微生物，最后通过化学处理箱(4)除去污水中的化学污染物，从而达到了处理城市污水的效果;s2通过设置物理处理箱(2)，当污水进入物理处理箱(2)的内部之后便会被物理处理箱(2)内部的除杂栅栏(6)出去水中漂浮的垃圾和杂物，然后，污水会通过过滤箱(7)，从而过滤掉污水中的颗粒物杂质，并且通过抽出过滤网板、海绵过滤板(10)和活性炭过滤板(11)，对过滤网板(9)、海绵过滤板(10)和活性炭过滤板(11)进行更换，从而达到了更换方便，避免出现过滤的杂质堆积导致堵塞的情况发生，对过滤效果产生影响;s3通过设置生物处理罐(3)，当污水进入到生物处理罐(3)的内部后，会进入到杀菌箱(13)的内部，杀菌箱(13)内部的发热电阻丝(14)会发热对污水进行加热杀菌，从而杀死污水中的细菌，并且通过打控制阀Ⅰ(18)，从而使投料箱(16)内的氯气进入到生物处理罐(3)的内部对污水进行杀菌处理;s4通过设置化学处理箱(4)，当污水进入到化学处理箱(4)的内部后，通过打开控制阀Ⅱ(35)，从而使放料箱(22)内部的物料进入到化学处理箱(4)的内部，当物料进入到化学处理箱(4)的内部后，会对污水进行酸碱度调节、除杂过滤和除磷处理，从而达到了对污水进行化学处理，出去污水中化学污染物的效果;s5通过将通孔(15)设置成漏斗状，从而使污水进入到杀菌箱(13)的内部后，流出时更加的缓慢，从而使污水中杀菌箱(13)内部停留的时间更长，从而使污水中杀菌箱(13)内进行杀菌的过程更长，从而使杀菌的效果更加彻底，减少污水 中细菌和微生物存在的量。
2.根据权利要求1所述的一种智慧城市污水处理方法，其特征在于：物理处理箱(2)的一侧贯穿设置有进水管(5)，物理处理箱(2)的内腔中固定安装有除杂栅栏(6)，除杂栅栏(6)位于进水管(5)插入物理处理箱(2)内腔一端的下方，所述物理处理箱(2)的内部并且位于除杂栅栏(6)的下方固定安装有过滤箱(7)，所述过滤箱(7)的外表面与物理处理箱(2)的侧壁固定连接，所述过滤箱(7)的顶部和底部均呈开口状，且过滤箱(7)的正面开设有插槽(8)，所述插槽(8)的数量为三个，且插槽(8)的内部从上往下依次插接有过滤网板(9)、海绵过滤板(10)和活性炭过滤板(11)，所述物理处理箱(2)的一侧贯穿设置有导管(12)，所述导管(12)的另一端穿出物理处理箱(2)并延伸至生物处理罐(3)的内部。
3.根据权利要求1所述的一种智慧城市污水处理方法，其特征在于：
生物处理罐(3)的内腔中固定安装有杀菌箱(13)，所述杀菌箱(13)的侧壁与生物处理罐(3)的内侧壁固定连接，且杀菌箱(13)位于导管(12)的正下方，所述杀菌箱(13)的顶部呈开口状，且杀菌箱(13)的内腔中固定安装有发热电阻丝(14)，所述发热电阻丝(14)呈螺旋状环绕在杀菌箱(13)的内腔中，且杀菌箱(13)的下方设置有通孔(15)，且通孔(15)呈漏斗状，所述生物处理罐(3)的外表面通过螺母固定安装有投料箱(16)，所述投料箱(16)的正面贯穿设置有投料管Ⅰ(17)，所述投料管Ⅰ(17)的一端贯穿生物处理管(3)并延伸至杀菌箱(13)的下方，且投料管Ⅰ(17)上设置有控制阀Ⅰ(18)，所述生物处理罐(3)的一端贯穿设置有排水管(19)，所述排水管(19)的一端贯穿化学处理箱(4)并延伸至化学处理箱(4)的内腔中。
4.根据权利要求1所述的一种智慧城市污水处理方法，其特征在于：
所述化学处理箱(4)的内部固定安装有隔板(20)，所述隔板(20)上设置有电磁阀(21)，所述化学处理箱(4)的顶部固定安装有放料箱(22)，所述放料箱(22)的顶部开设有放料槽(23)，所述放料槽(23)通过投料管Ⅱ(24)与化学处理箱(4)的内腔连通，且投料管Ⅱ(24)的顶部设置有控制阀Ⅱ(35),且化学处理箱(4)的一侧开设有排水口所述物理处理箱(2)的正表面呈开口状，且物理处理箱(2)的正面位于开口处铰接有箱门(25)，且箱门(25)上设置有把手。
说明书
一种智慧城市污水处理方法
技术领域
本发明涉及污水处理技术领域，具体为一种智慧城市污水处理方法。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，对环境的污染也越来越严重，尤其是水污染更为严重，现已经与噪声污染、空气污染并称为自然界的三大污染，其中城市污水是谁污染中比较严重的一项。
城市污水是指排入城镇污水系统的污水的统称，在合流制排水系统中，还包括生产废水和截留的雨水，城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。
现有的污水处理厂一般都会通过污水处理设备对从下水管道排出的污水进行处理，污水处理设备大多都是先经过物理过滤，然后再进行生物过滤和化学过滤等操作，对污水进行处理和过滤，但是现有的污水处理设备，在使用一段时间后，便容易发生过滤的杂质堆积导致堵塞的情况发生，对过滤效果产生影响。
发明内容
本发明的目的在于提供一种智慧城市污水处理方法，解决了背景技术中提到的现有的污水处理设备，在使用一段时间后，便容易发生过滤的杂质堆积导致堵塞的情况发生，对过滤效果产生影响的问题。
为实现上述目的，本发明提供如下技术方案：一种智慧城市污水处理方法，包括底座，所述底座的顶部从左往右依次固定安装有物理处理箱、生物处理罐和化学处理箱，所述物理处理箱的一侧贯穿设置有进水管，所述物理处理箱的内腔中固定安装有除杂栅栏，所述除杂栅栏位于进水管插入物理处理箱内腔一端的下方，所述物理处理箱的内部并且位于除杂栅栏的下方固定安装有过滤箱，所述过滤箱的外表面与物理处理箱的侧壁固定连接，所述过滤箱的顶部和底部均呈开口状，且过滤箱的正面开设有插槽，所述插槽的数量为三个，且插槽的内部从上往下依次插接有过滤网板、海绵过滤板和活性炭过滤板，所述物理处理箱的一侧贯穿设置有导管，所述导管的另一端穿出物理处理箱并延伸至生物处理罐的内部。
所述生物处理罐的内腔中固定安装有杀菌箱，所述杀菌箱的侧壁与生物处理罐的内侧壁固定连接，且杀菌箱位于导管的正下方，所述杀菌箱的顶部呈开口状，且杀菌箱的内腔中固定安装有发热电阻丝，所述发热电阻丝呈螺旋状环绕在杀菌箱的内腔中，且杀菌箱的下方设置有通孔，且通孔呈漏斗状，所述生物处理罐的外表面通过螺母固定安装有投料箱，所述投料箱的正面贯穿设置有投料管Ⅰ，所述投料管Ⅰ的一端贯穿生物处理管并延伸至杀菌箱的下方，且投料管Ⅰ上设置有控制阀Ⅰ，所述生物处理罐的一端贯穿设置有排水管，所述排水管的一端贯穿化学处理箱并延伸至化学处理箱的内腔中。
所述化学处理箱的内部固定安装有隔板，所述隔板上设置有电磁阀，所述化学处理箱的顶部固定安装有放料箱，所述放料箱的顶部开设有放料槽，所述放料槽通过投料管Ⅱ与化学处理箱的内腔连通，且投料管Ⅱ的顶部设置有控制阀Ⅱ，且化学处理箱的一侧开设有排水口。;所述放料箱包括大薸提取物65%和海芋提取物35%;大薸提取物制备方法为：取一定量的大薸洗净,阴干,置于搅拌机中捣碎,然后封于塑料袋中置于冰箱中保存3小时,然后取出称取一定量,按1：3的料液重量比加入浸提溶剂,维持20°,并静置45分钟，过滤后即可得;海芋提取物准备方法为：从干燥的海芋根茎截取研磨成粉末，用分数90%乙醇渗漉提取，浓缩提取液，总提取物浸膏用适量水混悬，依次用石油醚和乙酸乙酯萃取，得乙酸乙酯部位，萃取的乙酸乙酯部位中分离纯化化合物，即可得。
优选的，所述物理处理箱的正表面呈开口状，且物理处理箱的正面位于开口处铰接有箱门，且箱门上设置有把手。
优选的，所述过滤网板上开设有贯穿过滤网板的通槽Ⅰ，所述通槽Ⅰ的内部固定安装有金属过滤网，所述金属过滤网的侧壁与通槽Ⅰ的内壁之间固定连接。
优选的，所述海绵过滤板的顶部开设有凹槽Ⅰ，所述凹槽Ⅰ的内部放置有海绵过滤层，且海绵过滤板的底部开设有连通凹槽Ⅰ的通槽Ⅱ，所述通槽Ⅱ呈网格状。
优选的，所述活性炭过滤板的顶部开设有凹槽Ⅱ，且凹槽Ⅱ的内部放置有活性炭过滤层，且活性炭过滤板的底部开设有贯穿活性炭过滤板的通槽Ⅲ。
优选的，所述活性炭过滤层包括包装布袋，所述包装布袋的内部填充有活性炭粉末。
优选的，所述物理处理箱的内部固定安装有矩形安装框架，所述矩形安装框架的内壁之间固定安装有除杂栅栏。
优选的，所述隔板的数量为两个，且两个隔板将化学处理箱分割成三个空腔，三个空腔之间通过电磁阀进行连通。
优选的，所述放置槽的数量为三个，且三个放置槽的内部分别放置有缓冲液、絮凝剂溶液和石灰混合液。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置物理处理箱、生物处理罐和化学处理箱的配合工作，通过物理处理箱除去城市污水中的漂浮物和不溶于水的微小颗粒，并且通过生物处理罐消灭城市污水中的细菌和微生物，最后通过化学处理箱除去污水中的化学污染物，从而达到了处理城市污水的效果。
2、本发明通过设置物理处理箱，当污水进入物理处理箱的内部之后便会被物理处理箱内部的除杂栅栏出去水中漂浮的垃圾和杂物，然后，污水会通过过滤箱，从而过滤掉污水中的颗粒物杂质，并且通过抽出过滤网板、海绵过滤板和活性炭过滤板，对过滤网板、海绵过滤板和活性炭过滤板进行更换，从而达到了更换方便，避免出现过滤的杂质堆积导致堵塞的情况发生，对过滤效果产生影响。
3、本发明通过设置生物处理罐，当污水进入到生物处理罐的内部后，会进入到杀菌箱的内部，杀菌箱内部的发热电阻丝会发热对污水进行加热杀菌，从而杀死污水中的细菌，并且通过打控制阀Ⅰ，从而使投料箱内的氯气进入到生物处理罐的内部对污水进行杀菌处理。
4、本发明通过设置化学处理箱，当污水进入到化学处理箱的内部后，通过打开控制阀Ⅱ，从而使放料箱内部的物料进入到化学处理箱的内部，当物料进入到化学处理箱的内部后，会对污水进行酸碱度调节、除杂过滤和除磷处理，从而达到了对污水进行化学处理，出去污水中化学污染物的效果。
5、本发明通过将通孔设置成漏斗状，从而使污水进入到杀菌箱的内部后，流出时更加的缓慢，从而使污水中杀菌箱内部停留的时间更长，从而使污水中杀菌箱内进行杀菌的过程更长，从而使杀菌的效果更加彻底，减少污水中细菌和微生物存在的量。
