申请日2018.10.09
公开(公告)日2019.01.11
IPC分类号C02F9/12
摘要
本发明实施例提供了一种废水处理装置及系统，属于废水处理技术领域。装置包括：壳体、第一主转轮、第二主转轮、容纳网、等离子模块和超声波模块。通过在容纳网内放置处理待处理废水的除臭菌剂，当第二主转轮的转动方向与第一主转轮的转动方向相反。进而第一主转轮和第二主转轮共同推动整个壳体内的待处理废水在壳体中以“8”字循环流动，使得待处理废水流动后与除臭菌剂进行了充分的接触，防止待处理废水产生沉淀作用，因而显著的提高了废水处理时的处理效率。于此同时，壳体内的等离子模块和超声波模块也均与待处理废水充分接触，并进行杀菌，以实现高效的获得可排放的排放水，因而显著的提高了废水处理对待处理废水的处理效率。
权利要求书

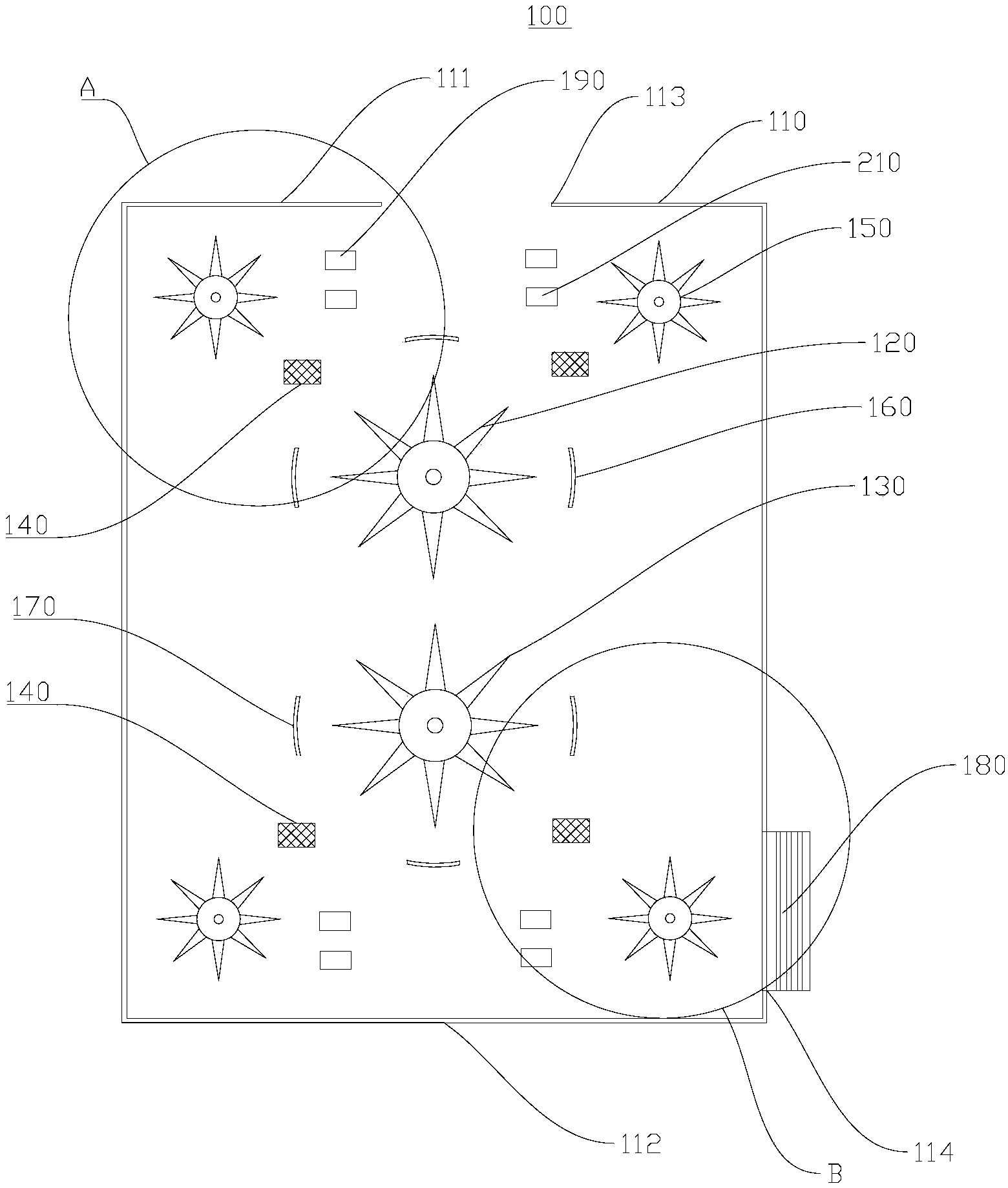

1.一种废水处理装置，其特征在于，包括：壳体、第一主转轮、第二主转轮、容纳网、等离子模块和超声波模块;
所述壳体具有第一端和第二端，所述第一端和所述第二端之间设有出水口，所述出水口在待处理废水处理时处于封闭状态;
所述容纳网、所述超声波模块和所述等离子模块均设置在所述壳体内，所述容纳网用于放置处理所述待处理废水的除臭菌剂，所述超声波模块和所述等离子模块均用于杀灭所述待处理废水中的细菌;
所述第一主转轮设置于所述壳体内靠近所述第一端，所述第一主转轮用于被第一电机驱动转动;
所述第二主转轮设置于所述壳体内靠近所述第二端，所述第二主转轮用于被第二电机驱动转动，以使所述待处理废水被所述第一主转轮和所述第二主转轮推动后与所述除臭菌剂接触;其中，所述第二主转轮的转动方向与所述第一主转轮的转动方向相反。
2.根据权利要求1所述的废水处理装置，其特征在于，所述超声波模块为多个;
多个超声波模块中的至少两个等超声波模块设置在所述第一壳壳体内的第一端，所述多个超声波模块中除所述至少两个超声波模块的其它超声波模块设置在所述壳体内的第二端。
3.根据权利要求1所述的废水处理装置，其特征在于，所述等离子模块为多个;
多个等离子模块中的至少两个等离子模块设置在所述壳体内的第一端，所述多个等离子模块中除所述至少两个等离子模块的其它等离子模块设置在所述壳体内的第二端。
4.根据权利要求1所述的废水处理装置，其特征在于，所述容纳网为多个;
所述第一主转轮的中心和所述第二主转轮的中心之间的连线具有一中点，多个容纳网均设置在所述壳体内，所述多个容纳网中每个所述容纳网距所述中点的距离与其它所述容纳网距所述中点的距离均相同。
5.根据权利要求4所述的废水处理装置，其特征在于，所述废水处理装置还包括：从转轮;
所述从转轮设置在所述壳体内，所述从转轮距所述中点的距离大于所述多个容纳网中每个所述容纳网距所述中点的距离，所述从转轮用于被第三电机驱动而转动。
6.根据权利要求5所述的废水处理装置，其特征在于，所述从转轮为多个;
多个从转轮设置在所述壳体内，所述多个从转轮中每个所述从转轮距所述中点的距离与其它所述从转轮距所述中点的距离均相同。
7.根据权利要求4所述的废水处理装置，其特征在于，所述废水处理装置还包括：第一导流片和第二导流片;
所述第一导流片设置在所述壳体内，所述第一导流片距所述第一主转轮的距离小于所述第一导流片距所述第二主转轮的距离;所述第一导流片用于导流所述第一主转轮推动的所述待处理废水;
所述第二导流片设置在所述壳体内，所述第二导流片距所述第二主转轮的距离小于所述第二导流片距所述第一主转轮的距离，所述第二导流片用于导流所述第二主转轮推动的所述待处理废水。
8.根据权利要求7所述的废水处理装置，其特征在于，所述第一导流片为多个;
多个第一导流片设置在所述壳体内，所述多个第一导流片中每个所述第一导流片距所述第一主转轮的距离与其它所述第一导流片距所述第一主转轮的距离均相同。
9.根据权利要求7所述的废水处理装置，其特征在于，所述第二导流片为多个;
多个第二导流片设置在所述壳体内，所述多个第二导流片中每个所述第二导流片距所述第二主转轮的距离与其它所述第二导流片距所述第二主转轮的距离均相同。
10.一种废水处理系统，其特征在于，所述废水处理系统包括：第一电机、第二电机和如权利要求1-9任意一项所述的废水处理装置;
所述第一电机与所述废水处理装置的第一主转轮连接;
所述第二电机与所述废水处理装置的第二主转轮连接。
说明书
废水处理装置及系统
技术领域
本发明涉及废水处理技术领域，具体而言，涉及一种废水处理装置及系统。
背景技术
在牲畜饲养过程冲洗排泄物的废水往往需要处理后才能排放。但目前，在对该废水进行处理的过程中，虽然能够实现处理到满足排放标准再排放，但处理设备的处理效率太低。小型处理设备虽然能够节约成本，但是当废水量大时，则没有办法处理到满足排放标准再排放。而大型处理设备虽然能够满足废水量大时的处理效果，但却设备成本过高。
因此，如果有效的提高对冲洗排泄物的废水的处理效率是目前业界一大难题。
发明内容
有鉴于此，本发明的目的在于提供一种废水处理装置及系统，以有效改善上述缺陷。
本发明的实施例通过如下方式实现的：
第一方面，本发明实施例提供了一种废水处理装置，包括：壳体、第一主转轮、第二主转轮、容纳网、等离子模块和超声波模块。所述壳体具有第一端和第二端，所述第一端和所述第二端之间设有出水口，所述出水口在待处理废水处理时处于封闭状态。所述容纳网、所述超声波模块和所述等离子模块均设置在所述壳体内，所述容纳网用于放置处理所述待处理废水的除臭菌剂，所述超声波模块和所述等离子模块均用于杀灭所述待处理废水中的细菌。所述第一主转轮设置于所述壳体内靠近所述第一端，所述第一主转轮用于被第一电机驱动转动。所述第二主转轮设置于所述壳体内靠近所述第二端，所述第二主转轮用于被第二电机驱动转动，以使所述待处理废水被所述第一主转轮和所述第二主转轮推动后与所述除臭菌剂接触;其中，所述第二主转轮的转动方向与所述第一主转轮的转动方向相反。
进一步的，所述超声波模块为多个。多个超声波模块中的至少两个等超声波模块设置在所述第一壳壳体内的第一端，所述多个超声波模块中除所述至少两个超声波模块的其它超声波模块设置在所述壳体内的第二端。
进一步的，所述等离子模块为多个。多个等离子模块中的至少两个等离子模块设置在所述壳体内的第一端，所述多个等离子模块中除所述至少两个等离子模块的其它等离子模块设置在所述壳体内的第二端。
进一步的，所述容纳网为多个。所述第一主转轮的中心和所述第二主转轮的中心之间的连线具有一中点，多个容纳网均设置在所述壳体内，所述多个容纳网中每个所述容纳网距所述中点的距离与其它所述容纳网距所述中点的距离均相同。
进一步的，所述废水处理装置还包括：从转轮。所述从转轮设置在所述壳体内，所述从转轮距所述中点的距离大于所述多个容纳网中每个所述容纳网距所述中点的距离，所述从转轮用于被第三电机驱动而转动。
进一步的，所述从转轮为多个。多个从转轮设置在所述壳体内，所述多个从转轮中每个所述从转轮距所述中点的距离与其它所述从转轮距所述中点的距离均相同。
进一步的，所述废水处理装置还包括：第一导流片和第二导流片。所述第一导流片设置在所述壳体内，所述第一导流片距所述第一主转轮的距离小于所述第一导流片距所述第二主转轮的距离;所述第一导流片用于导流所述第一主转轮推动的所述待处理废水。所述第二导流片设置在所述壳体内，所述第二导流片距所述第二主转轮的距离小于所述第二导流片距所述第一主转轮的距离，所述第二导流片用于导流所述第二主转轮推动的所述待处理废水。
进一步的，所述第一导流片为多个。多个第一导流片设置在所述壳体内，所述多个第一导流片中每个所述第一导流片距所述第一主转轮的距离与其它所述第一导流片距所述第一主转轮的距离均相同。
进一步的，所述第二导流片为多个。多个第二导流片设置在所述壳体内，所述多个第二导流片中每个所述第二导流片距所述第二主转轮的距离与其它所述第二导流片距所述第二主转轮的距离均相同。
第二方面，本发明实施例提供了一种废水处理系统，所述废水处理系统包括：第一电机、第二电机和所述的废水处理装置。所述第一电机与所述废水处理装置的第一主转轮连接。所述第二电机与所述废水处理装置的第二主转轮连接。
本发明实施例的具有如下有益效果：
通过在容纳网内放置处理待处理废水的除臭菌剂，当第一主转轮被第一电机驱动转动，以及第二主转轮被第二电机驱动转动，且第二主转轮的转动方向与第一主转轮的转动方向相反。进而第一主转轮和第二主转轮共同推动整个壳体内的待处理废水在壳体中以“8”字循环流动，从而使得待处理废水流动后与除臭菌剂进行了充分的接触，进而防止待处理废水产生沉淀作用，因而显著的提高了废水处理时的处理效率。于此同时，在除臭菌剂除臭的同时，壳体内的等离子模块和超声波模块也均与待处理废水充分接触，并进行杀菌，以实现高效的获得可排放的排放水，因而显著的提高了废水处理对待处理废水的处理效率。
本发明的其他特征和优点将在随后的说明书阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明实施例而了解。本发明的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。
