申请日2018.10.09
公开(公告)日2018.12.21
IPC分类号C02F9/02
摘要
本发明公开了一种建筑工地污水处理装置及处理方法，包括离心系统和过滤系统，离心系统与污水池相连，过滤系统与净水池相连，离心系统和过滤系统之间通过缓冲池连接;其中，离心系统包括抽水泵和离心机，抽水泵通过抽水管连接污水池;过滤系统包括过滤进水端和过滤出水端，过滤进水端的进水口与缓冲池相连，过滤出水端的出水口通过排水管与所述净水池相连;在过滤系统内设有回流冲刷装置，回流冲刷装置包括阀门和回流管，回流管的一端设置在过滤进水端内的过滤前位置处，另一端与所述污水池相连，所述阀门有两个，分别设置在过滤出水端和回流管上。本发明有效解决了传统建筑工地施工污水处理困难，水资源利用率低，污水直接排放污染环境的问题。
权利要求书

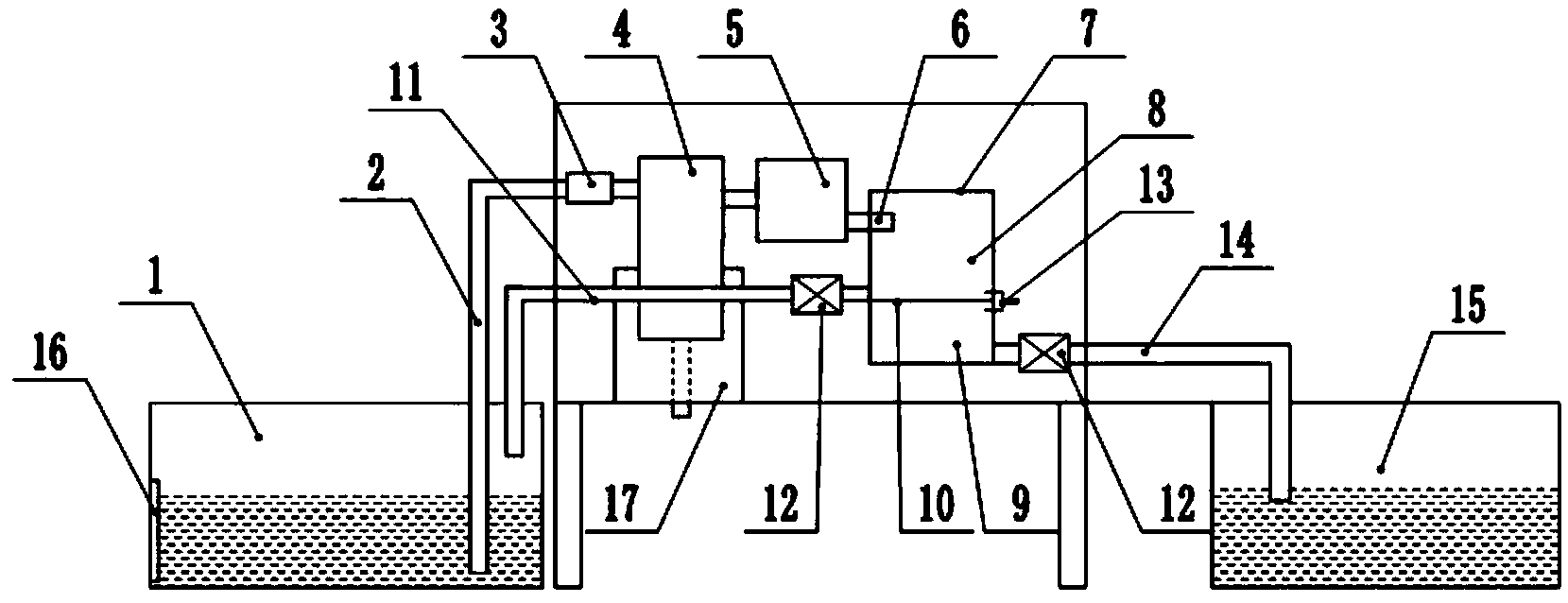

1.一种建筑工地污水处理装置，包括离心系统和过滤系统(7)，其特征在于：所述离心系统与污水池(1)相连，用于抽取所述污水池(1)中的污水并进行离心处理，所述过滤系统(7)与净水池(15)相连，所述离心系统和所述过滤系统(7)之间通过缓冲池(5)连接，以将离心处理后的污水经过滤后排入到所述净水池(15)中;其中，所述离心系统包括抽水泵(3)、离心机(4)和减震底座(17)，所述抽水泵(3)通过抽水管(2)连接所述污水池(1)，所述离心机(4)安装在所述减震底座(17)上;所述过滤系统(7)包括过滤进水端(8)和过滤出水端(9)，所述过滤进水端(8)的进水口与所述缓冲池(5)相连，所述过滤出水端(9)的出水口通过排水管(14)与所述净水池(15)相连;在所述过滤系统(7)内设有回流冲刷装置，所述回流冲刷装置包括阀门和回流管(11)，回流管(11)的一端设置在过滤进水端(8)内的过滤前位置处，另一端与所述污水池(1)相连，所述阀门有两个，分别设置在过滤出水端(9)和回流管(11)上。
2.根据权利要求1所述的建筑工地污水处理装置，其特征在于：所述回流冲刷装置的阀门为电动阀门(12)，所述回流冲刷装置还包括压差传感器(13)，所述压差传感器(13)用于测量所述过滤系统(7)的过滤进水端(8)与过滤出水端(9)两侧的水压差，所述压差传感器(13)的信号输出端口与控制器的信号输入端口电气连接，所述控制器的信号输出端口分别与所述抽水泵(3)、离心机(4)、回流冲刷装置的电动阀门(12)电气连接。
3.根据权利要求2所述的建筑工地污水处理装置，其特征在于：所述离心系统还包括设置在所述污水池(1)内的液位传感器(16)，所述液位传感器(16)的信号输出端口与所述控制器的信号输入端口电气连接。
4.根据权利要求3所述的建筑工地污水处理装置，其特征在于：所述离心系统、过滤系统(7)、缓冲池(5)一体化设置在同一箱体上。
5.如权利要求4所述建筑工地污水处理装置的处理方法，其特征在于，包括以下步骤：
1)将工地污水引入到污水池(1)中，将液位传感器(16)安装在污水池(1)中，用于检测污水池(1)中的水位，将抽水管(2)和回流管(11)与污水池(1)相连通，其中，抽水管(2)置于污水池(1)底部，回流管(11)置于污水池(1)上部，将排水管(14)与工地上的净水池(15)相连通;
2)启动电源，当液位传感器(16)检测到污水池(1)中的水位超过设定值时，控制器控制抽水泵(3)启动将污水池(1)中的水抽至离心机(4)内，并启动离心机(4)对污水进行离心处理，离心机(4)将污水中离心出来的污泥通过排污口集中排放，将离心后的污水排至缓冲池(5);
3)缓冲池(5)的水进入过滤系统(7)的过滤进水端(8)，过滤后从过滤出水端(9)经排水管(14)排放至净水池(15)中，当压差传感器(13)检测到过滤进水端(8)和过滤出水端(9)两侧的压差超过设定值时，控制器控制回流管(11)上的电动阀门(12)打开，并控制过滤出水端(9)的电动阀门(12)关闭，此时暂停过滤，回流冲刷装置处于工作状态，从过滤进水端(8)排入过滤系统(7)的污水冲刷过滤系统(7)内堵塞的污泥，污水通过回流管(11)回流至污水池(1)中;
4)当过滤系统(7)内堵塞的污泥冲刷完成后，控制器控制回流管(11)上的电动阀门(12)关闭，开启过滤出水端(9)的电动阀门(12)，此时回流冲刷装置关闭，过滤系统(7)重复污水过滤处理过程;
5)当污水池(1)中液位传感器(16)检测到污水池(1)中污水低与阈值时，控制器控制污水处理装置关闭。
说明书
一种建筑工地污水处理装置及处理方法
技术领域
本发明属于建筑施工环境保护领域，特别涉及一种建筑工地污水处理装置及处理方法。
背景技术
随着我国城市化的飞速发展，建筑行业蓬勃发展的同时也带来了大量的污染，近几年绿色建筑理念的提出，不少污染问题得到了一定的改善。但是建筑工地污水的处理长期处于一种被忽视或不够重视的情况，建筑工地大多远离城市集中式污水处理厂，工地污水大多只经过简单处理直接排放，水资源利用率低下，也对公共环境造成很大的污染。
建筑工地的施工污水主要包括基坑水、混凝土浇灌、混凝土养护、车辆冲洗等，污水较为零散，不便污水集中处理。受建筑施工本身性质和场地的限制，目前现有的污水处理系统，或结构复杂、处理工艺过剩，或需要大面积沉淀场地和长时间沉淀静置，或成本高昂投资成本大，并不适合建筑工地施工污水处理。因此，面临建筑行业当前的水污染问题，急需一种经济实用、稳定可靠、简便适用于建筑工地的污水处理装置及处理方法。
发明内容
本发明要解决的技术问题是：提供一种建筑工地污水处理装置及处理方法，以解决传统建筑工地施工污水处理困难、耗能大，水资源利用率低，污水直接排放污染环境的技术问题。
本发明的技术方案是：一种建筑工地污水处理装置，包括离心系统和过滤系统，所述离心系统与污水池相连，用于抽取所述污水池中的污水并进行离心处理，所述过滤系统与净水池相连，所述离心系统和所述过滤系统之间通过缓冲池连接，以将离心处理后的污水经过滤后排入到所述净水池中;其中，所述离心系统包括抽水泵、离心机和减震底座，所述抽水泵通过抽水管连接所述污水池，所述离心机安装在所述减震底座上;所述过滤系统包括过滤进水端和过滤出水端，所述过滤进水端的进水口与所述缓冲池相连，所述过滤出水端的出水口通过排水管与所述净水池相连;在所述过滤系统内设有回流冲刷装置，所述回流冲刷装置包括阀门和回流管，回流管的一端设置在过滤进水端内的过滤前位置处，另一端与所述污水池相连，所述阀门有两个，分别设置在过滤出水端和回流管上。
所述回流冲刷装置的阀门为电动阀门，所述回流冲刷装置还包括压差传感器，所述压差传感器用于测量所述过滤系统的过滤进水端与过滤出水端两侧的水压差，所述压差传感器的信号输出端口与控制器的信号输入端口电气连接，所述控制器的信号输出端口分别与所述抽水泵、离心机、回流冲刷装置的电动阀门电气连接。
所述离心系统还包括设置在所述污水池内的液位传感器，所述液位传感器的信号输出端口与所述控制器的信号输入端口电气连接。
所述离心系统、过滤系统、缓冲池均可一体化设置在同一箱体上。
本发明还提供一种所述建筑工地污水处理装置的处理方法，包括以下步骤：
1)将工地污水引入到污水池中，将液位传感器安装在污水池中，用于检测污水池中的水位，将抽水管和回流管与污水池相连通，其中，抽水管置于污水池底部，回流管置于污水池上部，将排水管与工地上的净水池相连通;
2)启动电源，当液位传感器检测到污水池中的水位超过设定值时，控制器控制抽水泵启动将污水池中的水抽至离心机内，并启动离心机对污水进行离心处理，离心机将污水中离心出来的污泥通过排污口集中排放，将离心后的污水排至缓冲池;
3)缓冲池的水进入过滤系统的过滤进水端，过滤后从过滤出水端经排水管排放至净水池中，当压差传感器检测到过滤进水端和过滤出水端两侧的压差超过设定值时，控制器控制回流管上的电动阀门打开，并控制过滤出水端的电动阀门关闭，此时暂停过滤，回流冲刷装置处于工作状态，从过滤进水端排入过滤系统的污水冲刷过滤系统内堵塞的污泥，污水通过回流管回流至污水池中;
4)当过滤系统内堵塞的污泥冲刷完成后，控制器控制回流管上的电动阀门关闭，开启过滤出水端的电动阀门，此时回流冲刷装置关闭，过滤系统重复污水过滤处理过程。
5)当污水池中液位传感器检测到污水池中污水低与阈值时，控制器控制污水处理装置关闭。
本发明的有益效果：与现有技术相比，本发明为一体化结构，移动、操作简单，使用方便，造价低廉，自动化程度高，适用于建筑工地污水处理，有效解决了建筑工地污水处理困难，缺少污水处理场地，污水处理耗能大、成本高昂等问题。并且处理后的污水可重复利用，节约了建筑工地的用水成本。本发明中回流冲刷装置可有效避免过滤池中滤膜的堵塞问题，避免人工清淤，提高了污水处理效率和过滤设备的使用寿命。
