申请日2018.10.09
公开(公告)日2018.12.21
IPC分类号B01D21/01; B01D21/06; B01D21/26; B01D21/28
摘要
本发明公开了一种分离式农村污水处理装置，其中反应室包括：阻尼板、阻尼网、絮凝剂加注口、反应室支护架、溢流通道口、前后移动式波浪板;所述反应室支护架为柱体中空结构，相邻竖直反应室支护架之间形成反应室外壁;所述溢流通道口设于竖直反应室支护架上端且与沉淀物排放管贯通，溢流通道口的数量为4个;所述前后移动式波浪板位于反应室内部上端，前后移动式波浪板的数量为3个，相邻前后移动式波浪板之间等距分布，每个前后移动式波浪板呈M型;所述前后移动式波浪板通过支杆与外部电机连接;所述阻尼板布置于前后移动式波浪板下端。本发明所述的一种分离式农村污水处理装置，该装置成本低、效率高，且实用性强、适用范围广。
权利要求书
1.一种分离式农村污水处理装置，包括：固定座(1)，二级沉淀池(2)，搅拌电机(3)，控制器(4)，一级沉淀池(5)，一级沉淀池液位计(6)，缓冲箱(7)，连接管(8)，水泵(9)，装置支撑机构(10)，预处理装置(11);其特征在于，所述固定座(1)内部设有二级沉淀池(2)和一级沉淀池(5)，一级沉淀池(5)结构为立方体，二级沉淀池(2)结构为圆柱体，二级沉淀池(2)和一级沉淀池(5)管道连通;所述一级沉淀池(5)内壁布置有一级沉淀池液位计(6);所述控制器(4)固定于固定座(1)顶部一侧;所述搅拌电机(3)位于二级沉淀池(2)顶部中心，搅拌电机(3)通过导线与控制器(4)控制相连;所述缓冲箱(7)置于一级沉淀池(5)一侧，其中缓冲箱(7)一端设有连接管(8)，连接管(8)与缓冲箱(7)贯通;所述水泵(9)位于一级沉淀池(5)和缓冲箱(7)之间，其中水泵(9)一端通过管道与缓冲箱(7)贯通，另一端通过管道与一级沉淀池(5)贯通;所述装置支撑机构(10)位于固定座(1)底部;所述预处理装置(11)与连接管(8)贯通。
2.根据权利要求1所述的一种分离式农村污水处理装置，其特征在于，所述二级沉淀池(2)包括：分离器(2-1)，分离器立轴(2-2)，二级沉淀池液位计(2-3)，支撑板(2-4)，颗粒物检测器(2-5)，二级沉淀池进水管(2-6)，二级沉淀池出水管(2-7)，沉积物收集箱(2-8)，沉渣池(2-9)，沉渣排管(2-10);所述分离器(2-1)顶部中心设有分离器立轴(2-2)，分离器立轴(2-2)上置有支撑板(2-4)，其中分离器立轴(2-2)通过支撑板(2-4)与分离器(2-1)转动连接;所述二级沉淀池液位计(2-3)位于分离器(2-1)顶部内壁上;所述颗粒物检测器(2-5)位于分离器(2-1)中部内壁上;所述二级沉淀池进水管(2-6)一端与一级沉淀池(5)连通，二级沉淀池进水管(2-6)另一端从二级沉淀池(2)底部进入;所述二级沉淀池出水管(2-7)其中一端深入二级沉淀池(2)内部，其入口端面通过浮球将二级沉淀池(2)表面水引出;所述沉积物收集箱(2-8)位于二级沉淀池(2)底部外围;所述沉渣池(2-9)位于分离器(2-1)下部，两者贯通;所述沉渣排管(2-10)位于沉渣池(2-9)底部，两者贯通;所述二级沉淀池液位计(2-3)和颗粒物检测器(2-5)均通过导线与控制器(4)控制相连。
3.根据权利要求2所述的一种分离式农村污水处理装置，其特征在于，所述分离器立轴(2-2)包括：刮泥板(2-2-1)，联轴器(2-2-2)，转轴(2-2-3)，旋转叶片(2-2-4)，刮泥板加强筋(2-2-5);所述转轴(2-2-3)底端设有刮泥板(2-2-1)，刮泥板(2-2-1)顶端设有联轴器(2-2-2)，刮泥板(2-2-1)通过联轴器(2-2-2)与转轴(2-2-3)同轴转动，其中刮泥板(2-2-1)上设有刮泥板加强筋(2-2-5)，刮泥板加强筋(2-2-5)数量为2个;所述旋转叶片(2-2-4)位于转轴(2-2-3)上，旋转叶片(2-2-4)与转轴(2-2-3)焊接固定。
4.根据权利要求3所述的一种分离式农村污水处理装置，其特征在于，所述沉渣池(2-9)包括：分离出水孔启闭装置(2-9-1)，离心锥体(2-9-2)，沉渣池传动齿轮(2-9-3)，防水电机(2-9-4)，沉渣搅拌装置(2-9-5)，搅拌轴反推装置(2-9-6);所述分离出水孔启闭装置(2-9-1)设于离心锥体(2-9-2)外壁表面，分离出水孔启闭装置(2-9-1)与离心锥体(2-9-2)贯通，分离出水孔启闭装置(2-9-1)的数量不少于16个，每侧相邻分离出水孔启闭装置(2-9-1)呈等距分布;所述离心锥体(2-9-2)为沉渣池(2-9)内部的中空结构，离心锥体(2-9-2)顶部的直径大于底部的直径;所述搅拌轴反推装置(2-9-6)位于离心锥体(2-9-2)内部下端，搅拌轴反推装置(2-9-6)的直径为10cm～20cm;所述沉渣搅拌装置(2-9-5)位于离心锥体(2-9-2)内部，沉渣搅拌装置(2-9-5)的直径为20cm～30cm，沉渣搅拌装置(2-9-5)与沉渣搅拌装置(2-9-5)中心轴转动连接;所述沉渣池传动齿轮(2-9-3)位于离心锥体(2-9-2)一侧且两者啮合连接，沉渣池传动齿轮(2-9-3)的数量为2个，相邻沉渣池传动齿轮(2-9-3)之间水平啮合连接;所述防水电机(2-9-4)垂直设于沉渣池传动齿轮(2-9-3)上部，防水电机(2-9-4)与沉渣池传动齿轮(2-9-3)转动连接，防水电机(2-9-4)通过导线与控制器(4)连接。
5.根据权利要求4所述的一种分离式农村污水处理装置，其特征在于，所述分离出水孔启闭装置(2-9-1)包括：平衡物固定装置(2-9-1-1)，伸缩支架(2-9-1-2)，多孔调节板(2-9-1-3)，调节孔(2-9-1-4)，调节板支架(2-9-1-5)，启闭装置支架(2-9-1-6)，出水孔道(2-9-1-7)，圆板间距调节机构(2-9-1-8)，密封圆板(2-9-1-9)，圆板调节臂(2-9-1-10)，伸缩支架调节旋钮(2-9-1-11);所述圆板调节臂(2-9-1-10)的一端与密封圆板(2-9-1-9)固定连接，圆板调节臂(2-9-1-10)的另一端与调节板支架(2-9-1-5)固定连接;所述密封圆板(2-9-1-9)位于出水孔道(2-9-1-7)内部，密封圆板(2-9-1-9)的数量为2个，相邻密封圆板(2-9-1-9)之间通过圆板间距调节机构(2-9-1-8)固定连接;所述圆板间距调节机构(2-9-1-8)的数量为6个，相邻圆板间距调节机构(2-9-1-8)之间等距分布;所述出水孔道(2-9-1-7)为直径3cm～5cm圆柱状中空结构;所述启闭装置支架(2-9-1-6)位于圆板调节臂(2-9-1-10)上端，启闭装置支架(2-9-1-6)与圆板调节臂(2-9-1-10)上的中心轴转动连接;所述调节板支架(2-9-1-5)固定连接于圆板调节臂(2-9-1-10)下端，调节板支架(2-9-1-5)与圆板调节臂(2-9-1-10)之间的夹角为45°～60°，两者以圆板调节臂(2-9-1-10)上的中心轴为旋转轴前后摆动;所述多孔调节板(2-9-1-3)位于调节板支架(2-9-1-5)下部，多孔调节板(2-9-1-3)与调节板支架(2-9-1-5)通过调节孔(2-9-1-4)连接;所述调节孔(2-9-1-4)设于调节板(2-9-1-3)上，调节孔(2-9-1-4)为不均匀分布且形状大小各异的中空结构，调节孔(2-9-1-4)的数量不少于7个;所述伸缩支架(2-9-1-2)连接在多孔调节板(2-9-1-3)下端，伸缩支架(2-9-1-2)通过伸缩支架调节旋钮(2-9-1-11)实现上升及下降，伸缩支架(2-9-1-2)的底部与平衡物固定装置(2-9-1-1)固定连接;所述伸缩支架调节旋钮(2-9-1-11)位于多孔调节板(2-9-1-3)上。
6.根据权利要求5所述的一种分离式农村污水处理装置，其特征在于，所述平衡物固定装置(2-9-1-1)包括：平衡配重物(2-9-1-1-1)，销钉调节旋钮(2-9-1-1-2)，固定横杆(2-9-1-1-3)，固定环加热器(2-9-1-1-4)，锁紧销钉(2-9-1-1-5)，固定环调节旋钮(2-9-1-1-6)，销钉套管(2-9-1-1-7)，固定环(2-9-1-1-8);所述固定横杆(2-9-1-1-3)穿过固定环(2-9-1-1-8)内部并与固定环(2-9-1-1-8)中心垂直，固定横杆(2-9-1-1-3)的直径小于固定环(2-9-1-1-8)的直径;所述固定环(2-9-1-1-8)为直径15cm～25cm的可伸缩装置，固定环(2-9-1-1-8)内侧套有固定环加热器(2-9-1-1-4);所述固定环调节旋钮(2-9-1-1-6)设于固定环(2-9-1-1-8)外壁一侧，固定环调节旋钮(2-9-1-1-6)上设有固定环(2-9-1-1-8)断接口，断接口同侧的固定环调节旋钮(2-9-1-1-6)与固定环(2-9-1-1-8)固定连接;所述销钉套管(2-9-1-1-7)设于固定环(2-9-1-1-8)上，两者固定连接，销钉套管(2-9-1-1-7)的数量为3个，每个销钉套管(2-9-1-1-7)呈等距分布，相邻销钉套管(2-9-1-1)之间的夹角为120°;所述销钉调节旋钮(2-9-1-1-2)位于销钉套管(2-9-1-1-7)顶端，两者转动连接;所述锁紧销钉(2-9-1-1-5)设于销钉套管(2-9-1-1-7)底端，销钉套管(2-9-1-1-7)通过锁紧销钉(2-9-1-1-5)对固定横杆(2-9-1-1-3)进行固定;所述平衡配重物(2-9-1-1-1)布置于平衡物固定装置(2-9-1-1)底部，平衡配重物(2-9-1-1-1)与固定环(2-9-1-1-8)通过立柱固定连接。
7.根据权利要求6所述的一种分离式农村污水处理装置，其特征在于，所述搅拌轴反推装置(2-9-6)包括：制冷液回收罐(2-9-6-1)，反推装置制冷液进口(2-9-6-2)，反推轴承(2-9-6-3)，制冷液上升立管(2-9-6-4)，制冷液释放孔(2-9-6-5)，制冷液回流通道(2-9-6-6)，反推装置制冷液出口(2-9-6-7);所述反推轴承(2-9-6-3)设于搅拌轴反推装置(2-9-6)内部中心处，反推轴承(2-9-6-3)上部设有制冷液上升立管(2-9-6-4)，反推轴承(2-9-6-3)下部设有制冷液回收罐(2-9-6-1);所述制冷液上升立管(2-9-6-4)及其外部的立柱与反推轴承(2-9-6-3)同轴转动连接，制冷液上升立管(2-9-6-4)与立柱之间形成制冷液回流通道(2-9-6-6)，制冷液上升立管(2-9-6-4)上端封闭;所述制冷液回流通道(2-9-6-6)穿过反推轴承(2-9-6-3)内部与制冷液回收罐(2-9-6-1)贯通;所述制冷液释放孔(2-9-6-5)位于制冷液上升立管(2-9-6-4)外壁上端，制冷液释放孔(2-9-6-5)的数量不少于6个，相邻制冷液释放孔(2-9-6-5)呈等距分布;所述反推装置制冷液进口(2-9-6-2)位于制冷液上升立管(2-9-6-4)下部，反推装置制冷液进口(2-9-6-2)一端与制冷液上升立管(2-9-6-4)无缝贯通，反推装置制冷液进口(2-9-6-2)另一端穿过搅拌轴反推装置(2-9-6)外壁与外部的制冷罐连通;所述反推装置制冷液出口(2-9-6-7)从搅拌轴反推装置(2-9-6)外壁一侧插入，并与制冷液回收罐(2-9-6-1)底部贯通连接。
8.根据权利要求7所述的一种分离式农村污水处理装置，其特征在于，所述装置支撑机构(10)包括：机构升降电机(10-1)，齿轮传动装置(10-2)，连接块(10-3)，支撑臂滑道(10-4)，固定齿条(10-5)，升降齿轮(10-6)，支撑臂(10-7)，支撑机构基座(10-8);所述支撑臂滑道(10-4)垂直位于支撑机构基座(10-8)上部，支撑臂滑道(10-4)的一侧布置有固定齿条(10-5)，支撑臂滑道(10-4)与固定齿条(10-5)平行且两者与支撑机构基座(10-8)固定连接;所述支撑臂(10-7)设在支撑臂滑道(10-4)上，支撑臂(10-7)与支撑臂滑道(10-4)滑动连接，支撑臂(10-7)为L型结构，支撑臂(10-7)的前端设有连接块(10-3)，支撑臂(10-7)与连接块(10-3)固定连接;所述齿轮传动装置(10-2)位于支撑臂(10-7)一侧，齿轮传动装置(10-2)两端布置有升降齿轮(10-6)，齿轮传动装置(10-2)与升降齿轮(10-6)滚动连接;所述升降齿轮(10-6)与固定齿条(10-5)啮合连接，升降齿轮(10-6)的数量为2个，相邻升降齿轮(10-6)之间的距离为10cm～20cm;所述机构升降电机(10-1)位于齿轮传动装置(10-2)一侧，机构升降电机(10-1)与齿轮传动装置(10-2)传动连接，机构升降电机(10-1)通过导线与控制器(4)相连。
9.根据权利要求8所述的一种分离式农村污水处理装置，其特征在于，所述预处理装置(11)包括：沉淀物排放管(11-1)，预处理装置支架(11-2)，沉淀物汇聚室(11-3)，反应室(11-4)，打捞设备升降装置(11-5)，待处理水进入管(11-6)，漂浮物打捞设备(11-7)，处理后水排放管(11-8);所述漂浮物打捞设备(11-7)位于预处理装置支架(11-2)内部上端，漂浮物打捞设备(11-7)与打捞设备升降装置(11-5)滑动连接;所述打捞设备升降装置(11-5)固定连接在预处理装置支架(11-2)内壁上端，打捞设备升降装置(11-5)的数量为4个;所述反应室(11-4)布置于漂浮物打捞设备(11-7)下部，反应室(11-4)与预处理装置支架(11-2)固定连接;所述反应室(11-4)的一侧设有处理后水排放管(11-8)，反应室(11-4)与处理后水排放管(11-8)贯通连接，反应室为中空的长方体结构;所述沉淀物汇聚室(11-3)位于反应室(11-4)下部且两者无缝贯通，沉淀物汇聚室(11-3)底部设有沉淀物排放管(11-1)，沉淀物汇聚室(11-3)与沉淀物排放管(11-1)贯通连接;所述待处理水进入管(11-6)位于整个预处理装置(11)上部;
所述反应室(11-4)包括：阻尼板(11-4-1)，阻尼网(11-4-2)，絮凝剂加注口(11-4-3)，反应室支护架(11-4-4)，溢流通道口(11-4-5)，前后移动式波浪板(11-4-6);所述反应室支护架(11-4-4)为柱体中空结构，相邻竖直反应室支护架(11-4-4)之间形成反应室(11-4)外壁;所述溢流通道口(11-4-5)设于竖直反应室支护架(11-4-4)上端且与沉淀物排放管(11-1)贯通，溢流通道口(11-4-5)的数量为4个;所述前后移动式波浪板(11-4-6)位于反应室(11-4)内部上端，前后移动式波浪板(11-4-6)的数量为3个，相邻前后移动式波浪板(11-4-6)之间等距分布，每个前后移动式波浪板(11-4-6)呈M型;所述前后移动式波浪板(11-4-6)通过支杆与外部电机连接;所述阻尼板(11-4-1)布置于前后移动式波浪板(11-4-6)下端，阻尼板(11-4-1)两端与反应室(11-4)侧壁固定连接，阻尼板(11-4-1)的数量为4个，相邻阻尼板(11-4-1)呈等距分布;所述阻尼网(11-4-2)设于反应室(11-4)内部下端，阻尼网(11-4-2)两侧与反应室(11-4)侧壁固定连接，阻尼网(11-4-2)与阻尼板(11-4-1)之间的距离为5cm～10cm;所述絮凝剂加注口(11-4-3)布置于反应室(11-4)内壁下端;
一种分离式农村污水处理装置，该装置的工作方法包括以下几个步骤：
第1步：在一种分离式农村污水处理装置中，接通电源，控制器(4)启动水泵(9)，待处理污水经过连接管(8)和缓冲箱(7)，进入一级沉淀池(5)，此时位于一级沉淀池(5)内部的一级沉淀池液位计(6)实时监测一级沉淀池(5)内部水位;当一级沉淀池液位计(6)监测值达到其设定值时，一级沉淀池液位计(6)产生电信号并传输至控制器(4)，控制器(4)控制水泵(9)停止运转;在待处理污水进入一级沉淀池(5)，工作人员通过对控制器(4)编程，设定污水在一级沉淀池(5)的停滞时间，当控制器(4)内部计数器计数时间达到设定值时，控制器(4)控制一级沉淀池(5)内部的排水阀开启，将污水放至二级沉淀池(2)内部;
第2步：在二级沉淀池(2)，污水通过二级沉淀池进水管(2-6)进入二级沉淀池(2)内部，二级沉淀池液位计(2-3)实时监测二级沉淀池(2)内部水位;当二级沉淀池液位计(2-3)监测值达到其设定值时，二级沉淀池液位计(2-3)产生电信号并传输至控制器(4)，控制器(4)控制一级沉淀池(5)内部的排水阀关闭;在二级沉淀池(2)，颗粒物检测器(2-5)实时监测二级沉淀池(2)内部污水颗粒物含量，当颗粒物检测器(2-5)监测值高于其设定值时，颗粒物检测器(2-5)产电信号传输至控制器(4)，控制器(4)控制搅拌电机(3)启动，同时控制联轴器(2-2-2)脱离，促使搅拌电机(3)单独带动旋转叶片(2-2-4)旋转，污水内部颗粒物在离心力的作用下沉淀;当颗粒物检测器(2-5)监测值低于其设定值时，颗粒物检测器(2-5)产电信号传输至控制器(4)，控制器(4)控制搅拌电机(3)停止运转;
第3步：在分离器立轴(2-2)中，当二级沉淀池(2)内部沉淀物沉积到一定程度时，工作人员通过控制器(4)控制搅拌电机(3)启动，同时控制联轴器(2-2-2)结合，搅拌电机(3)带动旋转叶片(2-2-4)和刮泥板(2-2-1)旋转，将二级沉淀池(2)底部沉淀物收集到沉积物收集箱(2-8)中，清水从二级沉淀池出水管(2-7)排出;
第4步：在沉渣池(2-9)中，接通电源后，防水电机(2-9-4)带动沉渣池传动齿轮(2-9-3)的运转，进而带动整个离心锥体(2-9-2)转动;在离心锥体(2-9-2)与沉渣搅拌装置(2-9-5)的双重作用下实现对物料的搅拌;随后，物料从分离出水孔启闭装置(2-9-1)冲流出;
第5步：在分离出水孔启闭装置(2-9-1)中，当离心锥体(2-9-2)进行旋转时，伸缩支架(2-9-1-2)、多孔调节板(2-9-1-3)、调节孔(2-9-1-4)、调节板支架(2-9-1-5)在离心力的作用下整体向偏离旋转轴方向运动，进而带动圆板调节臂(2-9-1-10)向下运动，实现密封圆板(2-9-1-9)的打开;当离心锥体(2-9-2)停止转动时，伸缩支架(2-9-1-2)、多孔调节板(2-9-1-3)、调节孔(2-9-1-4)、调节板支架(2-9-1-5)整体呈自然垂落状态，此时圆板调节臂(2-9-1-10)处于水平状态，实现密封圆板(2-9-1-9)的闭合;
第6步：在平衡物固定装置(2-9-1-1)中，通过调节销钉调节旋钮(2-9-1-1-2)的松紧度来实现锁紧销钉(2-9-1-1-5)对固定横杆(2-9-1-1-3)的固定与放松;同时，在固定环调节旋钮(2-9-1-1-6)的作用下，固定环(2-9-1-1-8)得以展开与收缩，进而适应直径不同的固定横杆(2-9-1-1-3);
第7步：在搅拌轴反推装置(2-9-6)中，制冷液由反推装置制冷液进口(2-9-6-2)进入制冷液上升立管(2-9-6-4);制冷液在到达制冷液上升立管(2-9-6-4)顶部时，从制冷液释放孔(2-9-6-5)中流入制冷液回流通道(2-9-6-6);制冷液吸收了制冷液回流通道(2-9-6-6)中的热量后，流入制冷液回收罐(2-9-6-1)，进而从反推装置制冷液出口(2-9-6-7)排出;
第8步：在装置支撑机构(10)中，接通电源后，机构升降电机(10-1)带动齿轮传动装置(10-2)运转，进而带动升降齿轮(10-6)转动，并通过升降齿轮(10-6)与固定齿条(10-5)的啮合作用实现支撑臂(10-7)的上升及下降;当升降齿轮(10-6)逆时针旋转时，支撑臂(10-7)上升;当升降齿轮(10-6)顺时针旋转时，支撑臂(10-7)下降;
第9步：在预处理装置(11)中，待处理污水由待处理水进入管(11-6)进入反应室(11-4);污水中的固形物经过沉淀，降至沉淀物汇聚室(11-3)，并从沉淀物排放管(11-1)排出;同时，漂浮物打捞设备(11-7)在打捞设备升降装置(11-5)的作用下对漂浮在污水表面的物体进行打捞;最后，经过处理的污水从处理后水排放管(11-8)中排出;
第10步：在反应室(11-4)中，外部电机的运作促使前后移动式波浪板(11-4-6)前后摆动，实现对污水的搅拌;进而在阻尼板(11-4-1)和阻尼网(11-4-2)的作用下，污水实现缓降;同时，从絮凝剂加注口(11-4-3)流入反应室(11-4)的絮凝剂与污水产生沉淀反应，处理后的水体从处理后水排放管(11-8)中排出;当污水超过高度上限时，从溢流通道口(11-4-5)流入沉淀物排放管(11-1)。
10.根据权利要求9所述的一种分离式农村污水处理装置，其特征在于，所述刮泥板(2-2-1)由高分子材料压模成型，刮泥板(2-2-1)按质量百分比，由如下组分组成：
5-甲基-1-(2,2,2-三甲基-3-环戊烯-1-基)-6-氧杂双环[3.2.1]辛烷2～52%;
净化湖水9～1%;
促进外加剂DPG1～13%;
α,α'-[(1-甲基亚乙基)二-4,1-亚苯基]二[ω-[(甲基-1-氧代-2-丙基)氧基]聚(氧-1,2-亚乙基)4～85%;
促进剂D2～95%;
氧化铷纳米微粒9～39%;
促进催化剂5～19%;
所述促进外加剂DPG为二甲聚硅氧烷的衍生物，其分子结构特征为：
其中，R为烷基，为8～68碳原子;
所述促进剂D为二苯酚的衍生物，其分子结构式为：
其中，X基团的分子结构式为：
X基团分子式为：C13H11O2;
X基团的准确分子量为：183.0810;油水分离系数为：21576;
所述促进催化剂为环己烷-1,2-二羧酸二(环氧乙基甲基)酯的衍生物，其分子结构式为：
其中，B基团的分子结构式为：
其分子式为：C11H19N3O2;
刮泥板(2-2-1)的制造方法是：
第1步：按照质量百分比将配比组分中的5-甲基-1-(2,2,2-三甲基-3-环戊烯-1-基)-6-氧杂双环[3.2.1]辛烷加入搅拌釜式反应器罐中，同时加入净化湖水，启动搅拌釜式反应器罐中的搅拌机，设定转速为2rpm～52rpm;
第2步：搅拌釜式反应器罐运转9～10分钟后，加入促进外加剂DPG和α,α'-[(1-甲基亚乙基)二-4,1-亚苯基]二[ω-[(甲基-1-氧代-2-丙基)氧基]聚(氧-1,2-亚乙基)，启动搅拌釜式反应器罐中的抽气加热器，使温度升至1℃～103℃，加入促进剂D和氧化铷纳米微粒，在搅拌釜式反应器罐中搅拌均匀，得到H组分匀浆;
第3步：按照质量百分比称取配比组分中的促进催化剂，与H组分匀浆混合搅拌，再次启动搅拌釜式反应器罐中的抽气加热器，控制温度为4℃～85℃，保温2～95分钟，出料入压模机，即得到刮泥板(2-2-1)。
说明书
一种分离式农村污水处理装置
技术领域
本发明属于污水处理设备领域，具体涉及一种分离式农村污水处理装置。
背景技术
随着社会经济的发展和人口的不断增加，水资源的短缺已经成为目前人类社会面临的一个很严重的环境问题，甚至是未来人的生存问题。近年来，农村污水的高效利用成为一种新的趋势。但是现有的农村污水处理方式效率较低、使用范围小，处理装置结构复杂且不便于操作。因此需要一种新型的用于地下工程暗坝电井突水回用处理装置。
发明内容
为了解决上述技术问题，本发明提供一种分离式农村污水处理装置，包括：固定座1，二级沉淀池2，搅拌电机3，控制器4，一级沉淀池5，一级沉淀池液位计6，缓冲箱7，连接8，水泵9，装置支撑机构10，预处理装置11;所述固定座1内部设有二级沉淀池2和一级沉淀池5，一级沉淀池5结构为立方体，二级沉淀池2结构为圆柱体，二级沉淀池2和一级沉淀池5管道连通;所述一级沉淀池5内壁布置有一级沉淀池液位计6;所述控制器4固定于固定座1顶部一侧;所述搅拌电机3位于二级沉淀池2顶部中心，搅拌电机3通过导线与控制器4控制相连;所述缓冲箱7置于一级沉淀池5一侧，其中缓冲箱7一端设有连接管8，连接管8与缓冲箱7贯通;所述水泵9位于一级沉淀池5和缓冲箱7之间，其中水泵9一端通过管道与缓冲箱7贯通，另一端通过管道与一级沉淀池5贯通;所述装置支撑机构10位于固定座1底部;所述预处理装置11与连接管8贯通。
进一步的，本段是对本发明中所述二级沉淀池2结构的说明。所述二级沉淀池2包括：分离器2-1，分离器立轴2-2，二级沉淀池液位计2-3，支撑板2-4，颗粒物检测器2-5，二级沉淀池进水管2-6，二级沉淀池出水管2-7，沉积物收集箱2-8，沉渣池2-9，沉渣排管2-10;
所述分离器2-1顶部中心设有分离器立轴2-2，分离器立轴2-2上置有支撑板2-4，其中分离器立轴2-2通过支撑板2-4与分离器2-1转动连接;所述二级沉淀池液位计2-3位于分离器2-1顶部内壁上;所述颗粒物检测器2-5位于分离器2-1中部内壁上;所述二级沉淀池进水管2-6一端与一级沉淀池5连通，二级沉淀池进水管2-6另一端从二级沉淀池2底部进入;所述二级沉淀池出水管2-7其中一端深入二级沉淀池2内部，其入口端面通过浮球将二级沉淀池2表面水引出;所述沉积物收集箱2-8位于二级沉淀池2底部外围;所述沉渣池2-9位于分离器2-1下部，两者贯通;所述沉渣排管2-10位于沉渣池2-9底部，两者贯通;所述二级沉淀池液位计2-3和颗粒物检测器2-5均通过导线与控制器4控制相连。
进一步的，本段是对本发明中所述分离器立轴2-2结构的说明。所述分离器立轴2-2包括：刮泥板2-2-1，联轴器2-2-2，转轴2-2-3，旋转叶片2-2-4，刮泥板加强筋2-2-5;所述转轴2-2-3底端设有刮泥板2-2-1，刮泥板2-2-1顶端设有联轴器2-2-2，刮泥板2-2-1通过联轴器2-2-2与转轴2-2-3同轴转动，其中刮泥板2-2-1上设有刮泥板加强筋2-2-5，刮泥板加强筋2-2-5数量为2个;所述旋转叶片2-2-4位于转轴2-2-3上，旋转叶片2-2-4与转轴2-2-3焊接固定。
进一步的，本段是对本发明中所述沉渣池2-9结构的说明。所述沉渣池2-9包括：分离出水孔启闭装置2-9-1，离心锥体2-9-2，沉渣池传动齿轮2-9-3，防水电机2-9-4，沉渣搅拌装置2-9-5，搅拌轴反推装置2-9-6;所述分离出水孔启闭装置2-9-1设于离心锥体2-9-2外壁表面，分离出水孔启闭装置2-9-1与离心锥体2-9-2贯通，分离出水孔启闭装置2-9-1的数量不少于16个，每侧相邻分离出水孔启闭装置2-9-1呈等距分布;所述离心锥体2-9-2为沉渣池2-9内部的中空结构，离心锥体2-9-2顶部的直径大于底部的直径;所述搅拌轴反推装置2-9-6位于离心锥体2-9-2内部下端，搅拌轴反推装置2-9-6的直径为10cm～20cm;所述沉渣搅拌装置2-9-5位于离心锥体2-9-2内部，沉渣搅拌装置2-9-5的直径为20cm～30cm，沉渣搅拌装置2-9-5与沉渣搅拌装置2-9-5中心轴转动连接;所述沉渣池传动齿轮2-9-3位于离心锥体2-9-2一侧且两者啮合连接，沉渣池传动齿轮2-9-3的数量为2个，相邻沉渣池传动齿轮2-9-3之间水平啮合连接;所述防水电机2-9-4垂直设于沉渣池传动齿轮2-9-3上部，防水电机2-9-4与沉渣池传动齿轮2-9-3转动连接，防水电机2-9-4通过导线与控制器4连接。
进一步的，本段是对本发明中所述分离出水孔启闭装置2-9-1结构的说明。所述分离出水孔启闭装置2-9-1包括：平衡物固定装置2-9-1-1，伸缩支架2-9-1-2，多孔调节板2-9-1-3，调节孔2-9-1-4，调节板支架2-9-1-5，启闭装置支架2-9-1-6，出水孔道2-9-1-7，圆板间距调节机构2-9-1-8，密封圆板2-9-1-9，圆板调节臂2-9-1-10，伸缩支架调节旋钮2-9-1-11;所述圆板调节臂2-9-1-10的一端与密封圆板2-9-1-9固定连接，圆板调节臂2-9-1-10的另一端与调节板支架2-9-1-5固定连接;所述密封圆板2-9-1-9位于出水孔道2-9-1-7内部，密封圆板2-9-1-9的数量为2个，相邻密封圆板2-9-1-9之间通过圆板间距调节机构2-9-1-8固定连接;所述圆板间距调节机构2-9-1-8的数量为6个，相邻圆板间距调节机构2-9-1-8之间等距分布;所述出水孔道2-9-1-7为直径3cm～5cm圆柱状中空结构;所述启闭装置支架2-9-1-6位于圆板调节臂2-9-1-10上端，启闭装置支架2-9-1-6与圆板调节臂2-9-1-10上的中心轴转动连接;所述调节板支架2-9-1-5固定连接于圆板调节臂2-9-1-10下端，调节板支架2-9-1-5与圆板调节臂2-9-1-10之间的夹角为45°～60°，两者以圆板调节臂2-9-1-10上的中心轴为旋转轴前后摆动;所述多孔调节板2-9-1-3位于调节板支架2-9-1-5下部，多孔调节板2-9-1-3与调节板支架2-9-1-5通过调节孔2-9-1-4连接;所述调节孔2-9-1-4设于调节板2-9-1-3上，调节孔2-9-1-4为不均匀分布且形状大小各异的中空结构，调节孔2-9-1-4的数量不少于7个;所述伸缩支架2-9-1-2连接在多孔调节板2-9-1-3下端，伸缩支架2-9-1-2通过伸缩支架调节旋钮2-9-1-11实现上升及下降，伸缩支架2-9-1-2的底部与平衡物固定装置2-9-1-1固定连接;所述伸缩支架调节旋钮2-9-1-11位于多孔调节板2-9-1-3上。
进一步的，本段是对本发明中所述平衡物固定装置2-9-1-1结构的说明。所述平衡物固定装置2-9-1-1包括：平衡配重物2-9-1-1-1，销钉调节旋钮2-9-1-1-2，固定横杆2-9-1-1-3，固定环加热器2-9-1-1-4，锁紧销钉2-9-1-1-5，固定环调节旋钮2-9-1-1-6，销钉套管2-9-1-1-7，固定环2-9-1-1-8;所述固定横杆2-9-1-1-3穿过固定环2-9-1-1-8内部并与固定环2-9-1-1-8中心垂直，固定横杆2-9-1-1-3的直径小于固定环2-9-1-1-8的直径;所述固定环2-9-1-1-8为直径15cm～25cm的可伸缩装置，固定环2-9-1-1-8内侧套有固定环加热器2-9-1-1-4;所述固定环调节旋钮2-9-1-1-6设于固定环2-9-1-1-8外壁一侧，固定环调节旋钮2-9-1-1-6上设有固定环2-9-1-1-8断接口，断接口同侧的固定环调节旋钮2-9-1-1-6与固定环2-9-1-1-8固定连接;所述销钉套管2-9-1-1-7设于固定环2-9-1-1-8上，两者固定连接，销钉套管2-9-1-1-7的数量为3个，每个销钉套管2-9-1-1-7呈等距分布，相邻销钉套管2-9-1-1之间的夹角为120°;所述销钉调节旋钮2-9-1-1-2位于销钉套管2-9-1-1-7顶端，两者转动连接;所述锁紧销钉2-9-1-1-5设于销钉套管2-9-1-1-7底端，销钉套管2-9-1-1-7通过锁紧销钉2-9-1-1-5对固定横杆2-9-1-1-3进行固定;所述平衡配重物2-9-1-1-1布置于平衡物固定装置2-9-1-1底部，平衡配重物2-9-1-1-1与固定环2-9-1-1-8通过立柱固定连接。
进一步的，本段是对本发明中所述搅拌轴反推装置2-9-6结构的说明。所述搅拌轴反推装置2-9-6包括：制冷液回收罐2-9-6-1，反推装置制冷液进口2-9-6-2，反推轴承2-9-6-3，制冷液上升立管2-9-6-4，制冷液释放孔2-9-6-5，制冷液回流通道2-9-6-6，反推装置制冷液出口2-9-6-7;所述反推轴承2-9-6-3设于搅拌轴反推装置2-9-6内部中心处，反推轴承2-9-6-3上部设有制冷液上升立管2-9-6-4，反推轴承2-9-6-3下部设有制冷液回收罐2-9-6-1;所述制冷液上升立管2-9-6-4及其外部的立柱与反推轴承2-9-6-3同轴转动连接，制冷液上升立管2-9-6-4与立柱之间形成制冷液回流通道2-9-6-6，制冷液上升立管2-9-6-4上端封闭;所述制冷液回流通道2-9-6-6穿过反推轴承2-9-6-3内部与制冷液回收罐2-9-6-1贯通;所述制冷液释放孔2-9-6-5位于制冷液上升立管2-9-6-4外壁上端，制冷液释放孔2-9-6-5的数量不少于6个，相邻制冷液释放孔2-9-6-5呈等距分布;所述反推装置制冷液进口2-9-6-2位于制冷液上升立管2-9-6-4下部，反推装置制冷液进口2-9-6-2一端与制冷液上升立管2-9-6-4无缝贯通，反推装置制冷液进口2-9-6-2另一端穿过搅拌轴反推装置2-9-6外壁与外部的制冷罐连通;所述反推装置制冷液出口2-9-6-7从搅拌轴反推装置2-9-6外壁一侧插入，并与制冷液回收罐2-9-6-1底部贯通连接。
进一步的，本段是对本发明中所述装置支撑机构10结构的说明。所述装置支撑机构10包括：机构升降电机10-1，齿轮传动装置10-2，连接块10-3，支撑臂滑道10-4，固定齿条10-5，升降齿轮10-6，支撑臂10-7，支撑机构基座10-8;所述支撑臂滑道10-4垂直位于支撑机构基座10-8上部，支撑臂滑道10-4的一侧布置有固定齿条10-5，支撑臂滑道10-4与固定齿条10-5平行且两者与支撑机构基座10-8固定连接;所述支撑臂10-7设在支撑臂滑道10-4上，支撑臂10-7与支撑臂滑道10-4滑动连接，支撑臂10-7为L型结构，支撑臂10-7的前端设有连接块10-3，支撑臂10-7与连接块10-3固定连接;所述齿轮传动装置10-2位于支撑臂10-7一侧，齿轮传动装置10-2两端布置有升降齿轮10-6，齿轮传动装置10-2与升降齿轮10-6滚动连接;所述升降齿轮10-6与固定齿条10-5啮合连接，升降齿轮10-6的数量为2个，相邻升降齿轮10-6之间的距离为10cm～20cm;所述机构升降电机10-1位于齿轮传动装置10-2一侧，机构升降电机10-1与齿轮传动装置10-2传动连接，机构升降电机10-1通过导线与控制器4相连。
进一步的，本段是对本发明中所述预处理装置11结构的说明。所述预处理装置11包括：沉淀物排放管11-1，预处理装置支架11-2，沉淀物汇聚室11-3，反应室11-4，打捞设备升降装置11-5，待处理水进入管11-6，漂浮物打捞设备11-7，处理后水排放管11-8;所述漂浮物打捞设备11-7位于预处理装置支架11-2内部上端，漂浮物打捞设备11-7与打捞设备升降装置11-5滑动连接;所述打捞设备升降装置11-5固定连接在预处理装置支架11-2内壁上端，打捞设备升降装置11-5的数量为4个;所述反应室11-4布置于漂浮物打捞设备11-7下部，反应室11-4与预处理装置支架11-2固定连接;所述反应室11-4的一侧设有处理后水排放管11-8，反应室11-4与处理后水排放管11-8贯通连接，反应室为中空的长方体结构;所述沉淀物汇聚室11-3位于反应室11-4下部且两者无缝贯通，沉淀物汇聚室11-3底部设有沉淀物排放管11-1，沉淀物汇聚室11-3与沉淀物排放管11-1贯通连接;所述待处理水进入管11-6位于整个预处理装置11上部。

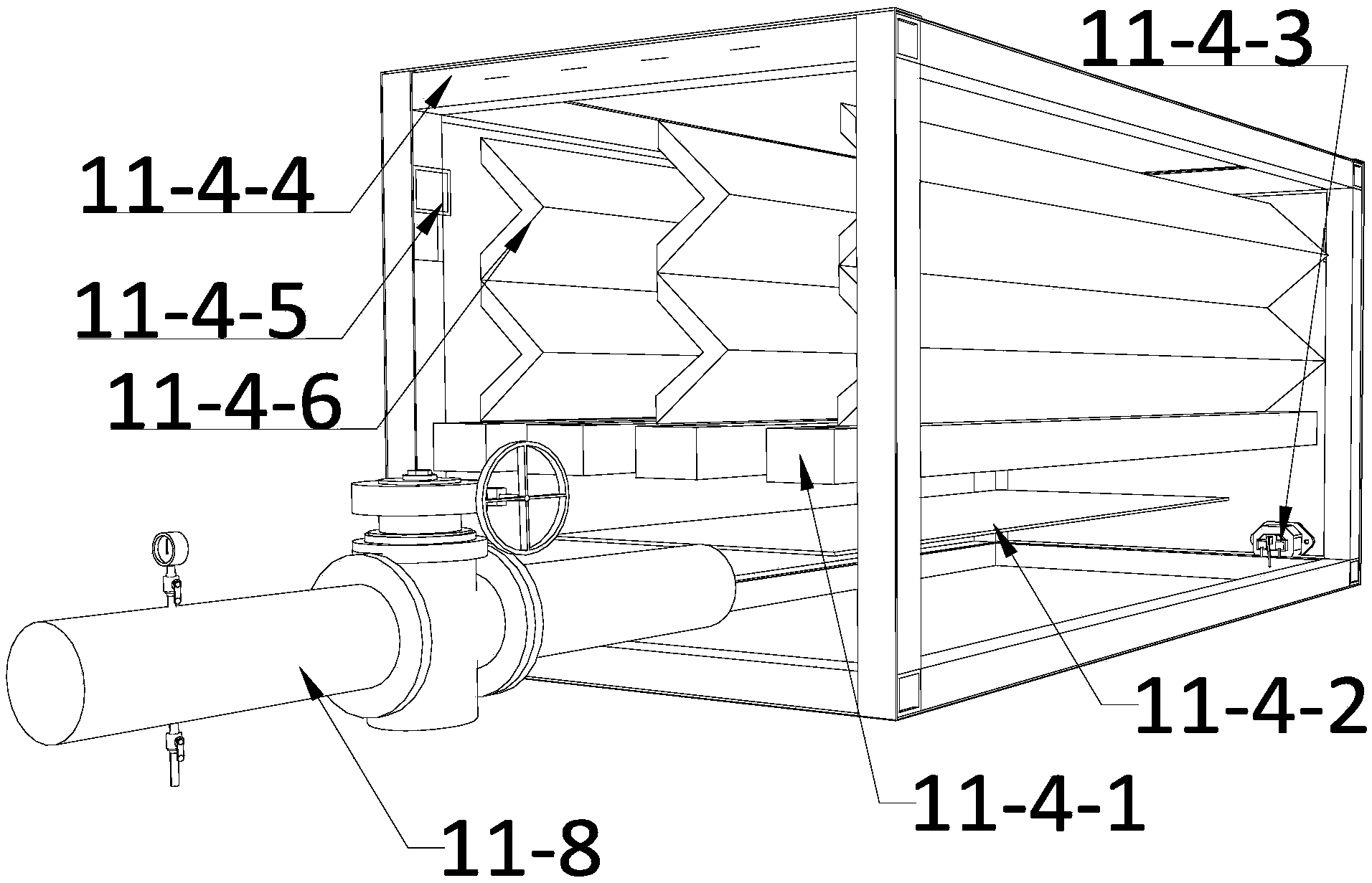

进一步的，本段是对本发明中所述反应室11-4结构的说明。所述反应室11-4包括：阻尼板11-4-1，阻尼网11-4-2，絮凝剂加注口11-4-3，反应室支护架11-4-4，溢流通道口11-4-5，前后移动式波浪板11-4-6;所述反应室支护架11-4-4为柱体中空结构，相邻竖直反应室支护架11-4-4之间形成反应室11-4外壁;所述溢流通道口11-4-5设于竖直反应室支护架11-4-4上端且与沉淀物排放管11-1贯通，溢流通道口11-4-5的数量为4个;所述前后移动式波浪板11-4-6位于反应室11-4内部上端，前后移动式波浪板11-4-6的数量为3个，相邻前后移动式波浪板11-4-6之间等距分布，每个前后移动式波浪板11-4-6呈M型;所述前后移动式波浪板11-4-6通过支杆与外部电机连接;所述阻尼板11-4-1布置于前后移动式波浪板11-4-6下端，阻尼板11-4-1两端与反应室11-4侧壁固定连接，阻尼板11-4-1的数量为4个，相邻阻尼板11-4-1呈等距分布;所述阻尼网11-4-2设于反应室11-4内部下端，阻尼网11-4-2两侧与反应室11-4侧壁固定连接，阻尼网11-4-2与阻尼板11-4-1之间的距离为5cm～10cm;所述絮凝剂加注口11-4-3布置于反应室11-4内壁下端。
进一步的，本发明还公开了一种分离式农村污水处理装置的工作方法，该方法包括以下几个步骤：
第1步：在一种分离式农村污水处理装置中，接通电源，控制器4启动水泵9，待处理污水经过连接管8和缓冲箱7，进入一级沉淀池5，此时位于一级沉淀池5内部的一级沉淀池液位计6实时监测一级沉淀池5内部水位;当一级沉淀池液位计6监测值达到其设定值时，一级沉淀池液位计6产生电信号并传输至控制器4，控制器4控制水泵9停止运转;在待处理污水进入一级沉淀池5，工作人员通过对控制器4编程，设定污水在一级沉淀池5的停滞时间，当控制器4内部计数器计数时间达到设定值时，控制器4控制一级沉淀池5内部的排水阀开启，将污水放至二级沉淀池2内部;
第2步：在二级沉淀池2，污水通过二级沉淀池进水管2-6进入二级沉淀池2内部，二级沉淀池液位计2-3实时监测二级沉淀池2内部水位;当二级沉淀池液位计2-3监测值达到其设定值时，二级沉淀池液位计2-3产生电信号并传输至控制器4，控制器4控制一级沉淀池5内部的排水阀关闭;在二级沉淀池2，颗粒物检测器2-5实时监测二级沉淀池2内部污水颗粒物含量，当颗粒物检测器2-5监测值高于其设定值时，颗粒物检测器2-5产电信号传输至控制器4，控制器4控制搅拌电机3启动，同时控制联轴器2-2-2脱离，促使搅拌电机3单独带动旋转叶片2-2-4旋转，污水内部颗粒物在离心力的作用下沉淀;当颗粒物检测器2-5监测值低于其设定值时，颗粒物检测器2-5产电信号传输至控制器4，控制器4控制搅拌电机3停止运转;
第3步：在分离器立轴2-2中，当二级沉淀池2内部沉淀物沉积到一定程度时，工作人员通过控制器4控制搅拌电机3启动，同时控制联轴器2-2-2结合，搅拌电机3带动旋转叶片2-2-4和刮泥板2-2-1旋转，将二级沉淀池2底部沉淀物收集到沉积物收集箱2-8中，清水从二级沉淀池出水管2-7排出;
第4步：在沉渣池2-9中，接通电源后，防水电机2-9-4带动沉渣池传动齿轮2-9-3的运转，进而带动整个离心锥体2-9-2转动;在离心锥体2-9-2与沉渣搅拌装置2-9-5的双重作用下实现对物料的搅拌;随后，物料从分离出水孔启闭装置2-9-1冲流出;
第5步：在分离出水孔启闭装置2-9-1中，当离心锥体2-9-2进行旋转时，伸缩支架2-9-1-2、多孔调节板2-9-1-3、调节孔2-9-1-4、调节板支架2-9-1-5在离心力的作用下整体向偏离旋转轴方向运动，进而带动圆板调节臂2-9-1-10向下运动，实现密封圆板2-9-1-9的打开;当离心锥体2-9-2停止转动时，伸缩支架2-9-1-2、多孔调节板2-9-1-3、调节孔2-9-1-4、调节板支架2-9-1-5整体呈自然垂落状态，此时圆板调节臂2-9-1-10处于水平状态，实现密封圆板2-9-1-9的闭合;
第6步：在平衡物固定装置2-9-1-1中，通过调节销钉调节旋钮2-9-1-1-2的松紧度来实现锁紧销钉2-9-1-1-5对固定横杆2-9-1-1-3的固定与放松;同时，在固定环调节旋钮2-9-1-1-6的作用下，固定环2-9-1-1-8得以展开与收缩，进而适应直径不同的固定横杆2-9-1-1-3;
第7步：在搅拌轴反推装置2-9-6中，制冷液由反推装置制冷液进口2-9-6-2进入制冷液上升立管2-9-6-4;制冷液在到达制冷液上升立管2-9-6-4顶部时，从制冷液释放孔2-9-6-5中流入制冷液回流通道2-9-6-6;制冷液吸收了制冷液回流通道2-9-6-6中的热量后，流入制冷液回收罐2-9-6-1，进而从反推装置制冷液出口2-9-6-7排出;
第8步：在装置支撑机构10中，接通电源后，机构升降电机10-1带动齿轮传动装置10-2运转，进而带动升降齿轮10-6转动，并通过升降齿轮10-6与固定齿条10-5的啮合作用实现支撑臂10-7的上升及下降;当升降齿轮10-6逆时针旋转时，支撑臂10-7上升;当升降齿轮10-6顺时针旋转时，支撑臂10-7下降;
第9步：在预处理装置11中，待处理污水由待处理水进入管11-6进入反应室11-4;污水中的固形物经过沉淀，降至沉淀物汇聚室11-3，并从沉淀物排放管11-1排出;同时，漂浮物打捞设备11-7在打捞设备升降装置11-5的作用下对漂浮在污水表面的物体进行打捞;最后，经过处理的污水从处理后水排放管11-8中排出;
第10步：在反应室11-4中，外部电机的运作促使前后移动式波浪板11-4-6前后摆动，实现对污水的搅拌;进而在阻尼板11-4-1和阻尼网11-4-2的作用下，污水实现缓降;同时，从絮凝剂加注口11-4-3流入反应室11-4的絮凝剂与污水产生沉淀反应，处理后的水体从处理后水排放管11-8中排出;当污水超过高度上限时，从溢流通道口11-4-5流入沉淀物排放管11-1。
本发明所述的一种分离式农村污水处理装置，该装置处理成本低、效率高、适用范围广，且内部设有搅拌刮泥板，避免了池内泥区死区以及底部沉泥排放困难的问题。
