申请日2018.10.10
公开(公告)日2019.01.18
IPC分类号C02F1/02
摘要
本发明公开了一种废水处理用流通管路加热装置，包括底座，所述底座底部外壁的四角位置均开设有固定孔，且固定孔的圆周内壁螺纹连接有固定杆，所述固定杆的圆周外壁螺纹连接有固定管，且底座两侧外壁的顶部两端均焊接有竖直设置的固定筒，所述底座的顶部外壁开设有弧形结构的放置槽，且放置槽的底部内壁通过螺栓安装有水平方向等距离分布的加热板。本发明利用底座的加热板进行加热，顶座与底座之间形成密封腔提高保温效果，顶座和底座分别利用支撑杆和固定杆支撑固定，减少对流通管道的压力，防止管道受损，延长设备的使用寿命，且可根据需要分别进行拆除，便于拆卸进行检修或更换，安装简单方便，提高工作效率。
权利要求书

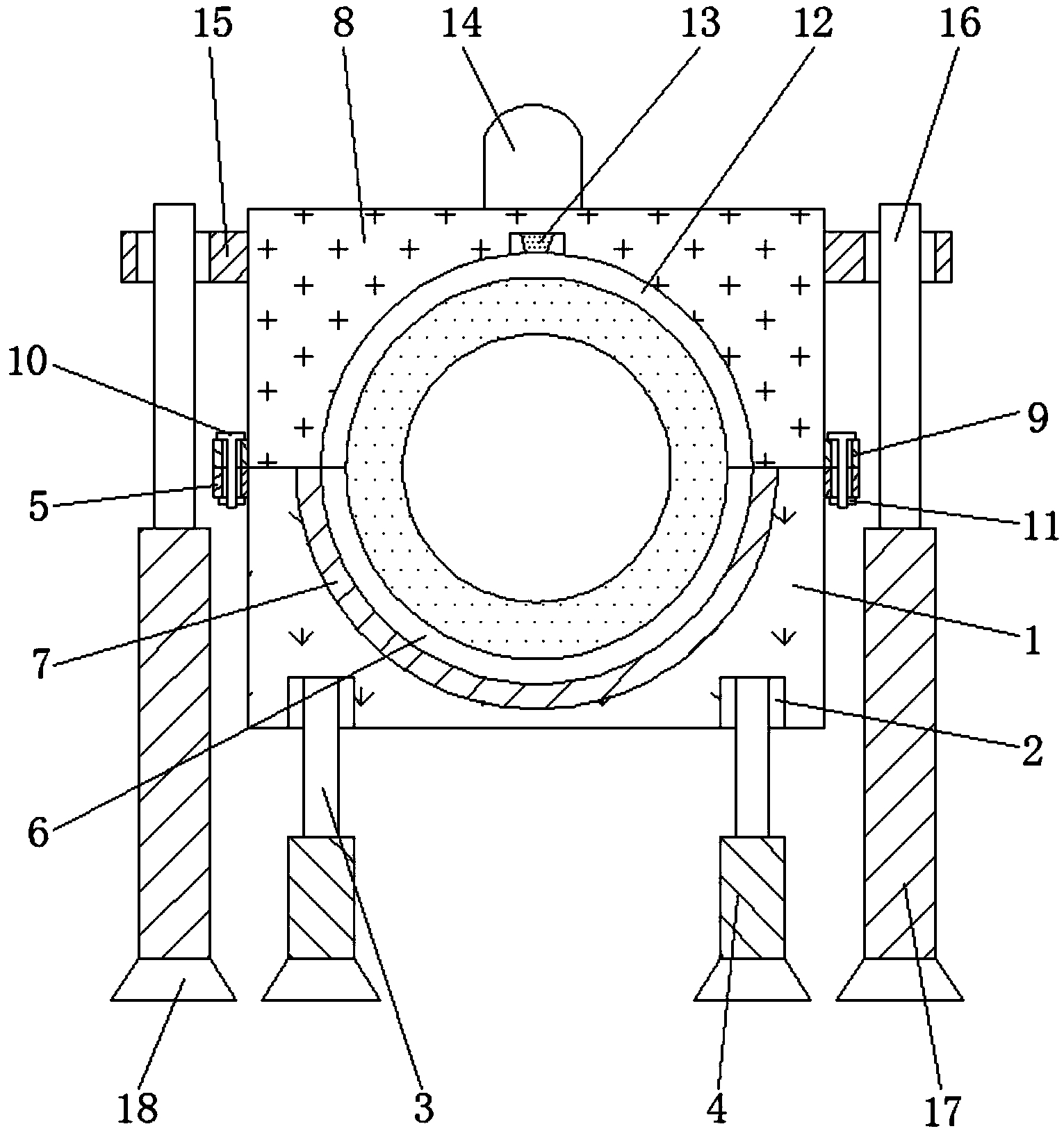

1.一种废水处理用流通管路加热装置，包括底座(1)，其特征在于，所述底座(1)底部外壁的四角位置均开设有固定孔(2)，且固定孔(2)的圆周内壁螺纹连接有固定杆(3)，所述固定杆(3)的圆周外壁螺纹连接有固定管(4)，且底座(1)两侧外壁的顶部两端均焊接有竖直设置的固定筒(5)，所述底座(1)的顶部外壁开设有弧形结构的放置槽(6)，且放置槽(6)的底部内壁通过螺栓安装有水平方向等距离分布的加热板(7)，所述底座(1)的顶部外壁靠接有顶座(8)，且顶座(8)的底部外壁开设有弧形结构的卡槽(12)，所述卡槽(12)的顶部外壁开设有安装槽，且安装槽的顶部内壁通过螺栓安装有温度传感器(13)，所述顶座(8)两侧外壁的顶部两端均通过螺栓安装有水平设置的支撑板(15)，且支撑板(15)的顶部外壁开设有安装孔，所述安装孔的圆周内壁通过轴承安装有支撑杆(16)，且支撑杆(16)的圆周内壁螺纹连接有支撑管(17)。
2.根据权利要求1所述的一种废水处理用流通管路加热装置，其特征在于，所述加热板(7)是弧形结构，且放置槽(6)与卡槽(12)之间铺设有同一个水平设置的流通管道。
3.根据权利要求1所述的一种废水处理用流通管路加热装置，其特征在于，所述顶座(8)两侧外壁的底部两端均焊接有竖直设置的安装筒(9)，且安装筒(9)的圆周内壁螺纹连接有固定螺栓(10)。
4.根据权利要求3所述的一种废水处理用流通管路加热装置，其特征在于，所述固定螺栓(10)的圆周外壁与固定筒(5)的圆周内壁螺纹连接，且固定螺栓(10)圆周外壁的底端螺纹连接有固定螺母。
5.根据权利要求1所述的一种废水处理用流通管路加热装置，其特征在于，所述顶座(8)的顶部外壁通过螺栓安装有警示灯(14)，且温度传感器(13)通过信号线连接有控制器，控制器通过开关分别与加热板(7)和警示灯(14)连接。
6.根据权利要求1所述的一种废水处理用流通管路加热装置，其特征在于，所述支撑管(17)和固定管(4)的底部外壁焊接有连接板，且连接板的底部外壁通过螺栓安装有减震座(18)。
7.根据权利要求1所述的一种废水处理用流通管路加热装置，其特征在于，所述底座(1)和顶座(8)均包括有安装板(19)，且安装板(19)靠近流通管道的一侧喷涂有防火涂料(20)，安装板(19)远离防火涂料(20)的一侧外壁通过螺栓安装有保温板(21)，保温板(21)远离安装板(19)的一侧外壁通过螺栓安装有隔热板(22)。
说明书
一种废水处理用流通管路加热装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种废水处理用流通管路加热装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水处理方法包括有物理方法、化学方法和生物方法，物理方法是通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法，化学方法是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法，生物方法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。
废水处理过程需要对待处理或处理过后的废液进行加热，防止结冰留存在流通管路中，因此需要一种流通管路的加热装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废水处理用流通管路加热装置。
为了实现上述目的，本发明采用了如下技术方案：
一种废水处理用流通管路加热装置，包括底座，所述底座底部外壁的四角位置均开设有固定孔，且固定孔的圆周内壁螺纹连接有固定杆，所述固定杆的圆周外壁螺纹连接有固定管，且底座两侧外壁的顶部两端均焊接有竖直设置的固定筒，所述底座的顶部外壁开设有弧形结构的放置槽，且放置槽的底部内壁通过螺栓安装有水平方向等距离分布的加热板，所述底座的顶部外壁靠接有顶座，且顶座的底部外壁开设有弧形结构的卡槽，所述卡槽的顶部外壁开设有安装槽，且安装槽的顶部内壁通过螺栓安装有温度传感器，所述顶座两侧外壁的顶部两端均通过螺栓安装有水平设置的支撑板，且支撑板的顶部外壁开设有安装孔，所述安装孔的圆周内壁通过轴承安装有支撑杆，且支撑杆的圆周内壁螺纹连接有支撑管。
优选的，所述加热板是弧形结构，且放置槽与卡槽之间铺设有同一个水平设置的流通管道。
优选的，所述顶座两侧外壁的底部两端均焊接有竖直设置的安装筒，且安装筒的圆周内壁螺纹连接有固定螺栓。
优选的，所述固定螺栓的圆周外壁与固定筒的圆周内壁螺纹连接，且固定螺栓圆周外壁的底端螺纹连接有固定螺母。
优选的，所述顶座的顶部外壁通过螺栓安装有警示灯，且温度传感器通过信号线连接有控制器，控制器通过开关分别与加热板和警示灯连接。
优选的，所述支撑管和固定管的底部外壁焊接有连接板，且连接板的底部外壁通过螺栓安装有减震座。
优选的，所述底座和顶座均包括有安装板，且安装板靠近流通管道的一侧喷涂有防火涂料，安装板远离防火涂料的一侧外壁通过螺栓安装有保温板，保温板远离安装板的一侧外壁通过螺栓安装有隔热板。
本发明的有益效果为：
1.一种废水处理用流通管路加热装置，通过底座和顶座的设置，利用底座的加热板进行加热，顶座与底座之间形成密封腔提高保温效果，顶座和底座分别利用支撑杆和固定杆支撑固定，减少对流通管道的压力，防止管道受损，延长设备的使用寿命，且可根据需要分别进行拆除，便于拆卸进行检修或更换，安装简单方便，提高工作效率。
2.一种废水处理用流通管路加热装置，通过支撑管和固定管的设置，支撑杆和固定杆分别与支撑管与固定管之间螺纹连接，可以根据不同位置的管路进行调整安装，适用范围广。
3.一种废水处理用流通管路加热装置，通过温度传感器的设置，当管路加热温度过高时关闭加热板，防止温度过高损坏流通管道，并启动警示灯提醒工作人员，使用安全可靠。
